Toyota Matrix E130 (2003-2008) – zekeringkast

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Matrix E130 (2003–2008), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Zekeringenschema en relais – Toyota Matrix E130

Betreft nieuwe voertuigen in de jaren:

2003, 2004, 2005, 2006, 2007, 2008.

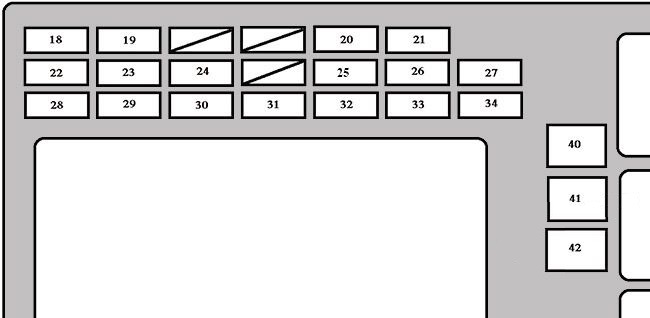

Zekeringkast in het interieur

De zekeringkast bevindt zich onder het dashboard (aan de linkerkant), onder het deksel.

Nummer	Amperages [A]	Beschrijving
18	15	Achterlichten, kentekenverlichting, dashboardverlichting, instrumentenpaneelverlichting, klok
19	7,5	Onboard diagnose systeem
20	25	Ruitenwissers
21	15	Oplaadsysteem, multipoint/sequentieel injectiesysteem, start systeem, SRS airbagsysteem
22	15	Remlichten, hoog gemonteerde remlicht controle systeem, versnellingspook controle systeem, multipoint/sequentieel injectiesysteem, cruise control
23	25	Deurslot systeem, schuifdak open schakelaar
24	25	Sigarettenaansteker zekering
25	10	Elektrische koelventilator, antiblokkeersysteem, tractiecontrole, voertuig stabiliteitscontrole, remassistentie, versnellingspook controle, cruise control
26	15	Achterruitwisser
27	10	Airconditioning systeem
28	15	Voedingsaansluiting (115 VAC)
29	15	Voedingsaansluiting (12 VDC/in de achterconsole)
30	10	Dagrijverlichting systeem
31	15	Stopcontact (op het dashboard) of sigarettenaansteker, auto audiosysteem, klok, elektrische spiegelverstelling, versnellingspook controle
32	10	Indicatoren en meters, airconditioning systeem, dagrijverlichting systeem, oplaadsysteem, automatisch anti-reflecterende coating in de achteruitkijkspiegel, elektrische ramen, cruise control, achterruit ontdoener, achteruitrijlichten, waarschuwingslicht voor de veiligheidsgordel van de passagier voorin
33	15	Voorruitwisser, achterruitwisser
34	10	Motor controle systeem
40	40	Airconditioning systeem
41	30	Achterruit ontdoener, zekering “M-HTR/DEF I-UP”
42	30	Elektrische ramen, elektrisch schuifdak

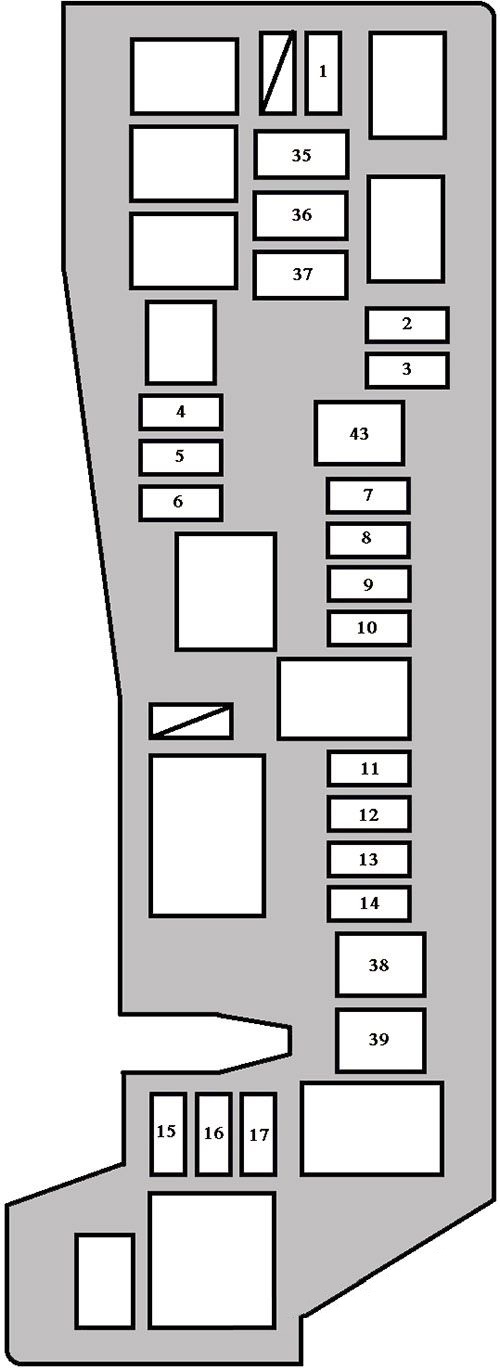

Zekeringkast in de motorruimte

De zekeringkast bevindt zich in de motorruimte (aan de linkerkant)

Nummer	Amperages [A]	Beschrijving
1	15	Mistlampen voor
2	10	Linker koplamp (groot licht)
3	10	Rechter koplamp (groot licht), controlelamp voor groot licht
4	30	Reserve zekering
5	15	Reserve zekering
6	10	Reserve zekering
7	10	Elektronisch gasklepsysteem
8	30	Auto audiosysteem
9	30	Start systeem, zekering “AM2”
10	15	Auto audiosysteem, klok, persoonlijke verlichting, interieurverlichting, bagageruimteverlichting, waarschuwingslicht voor open deuren, draadloos afstandsbedieningssysteem
11	10	Toeter
12	10	Noodverlichting, richtingaanwijzers
13	15	Multipoint/sequentieel injectiesysteem, emissiecontrole systeem, zekering “EFI”
14	5	Oplaadsysteem
15	10	Linker koplamp (dimlicht)
16	10	Rechter koplamp (dimlicht)
17	15	Multipoint/sequentieel injectiesysteem, emissiecontrole systeem
35	30	Antiblokkeersysteem, voertuig stabiliteitscontrole systeem, tractiecontrole systeem, remassistentie
36	30	Elektrische koelventilator
37	40 (zonder voertuig stabiliteitscontrole systeem)	Systeem ter voorkoming van blokkering van de wielen
37	50 (met voertuig stabiliteitscontrole systeem)	Antiblokkeersysteem, voertuig stabiliteitscontrole systeem, tractiecontrole systeem, remassistentie
38	40	Zekeringen “HEAD LH UPR”, “HEAD RH UPR”, “HEAD LH LWR” en “HEAD RH LWR”
39	50	Emissiecontrole systeem
43	100	Oplaadsysteem, zekeringen “ABS NO.1”, “ABS NO.2”, “RDI FAN”, “FOG”, “HTR”, “AM1”, “POWER”, “DOOR”, “ECU-B”, “TAIL”, “STOP”, “P/POINT”, “INV” en “OBD”
