| Zekeringenschema en relais – Toyota FJ Cruiser
Betreft voertuigen geproduceerd in de jaren:
2006, 2007.

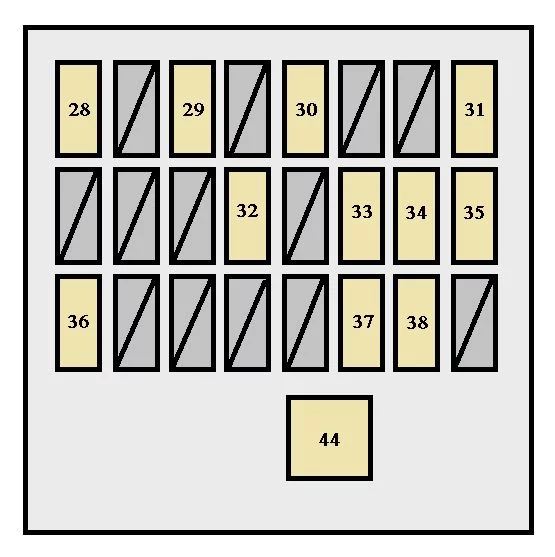

Motorruimte
Instrumentenpaneel

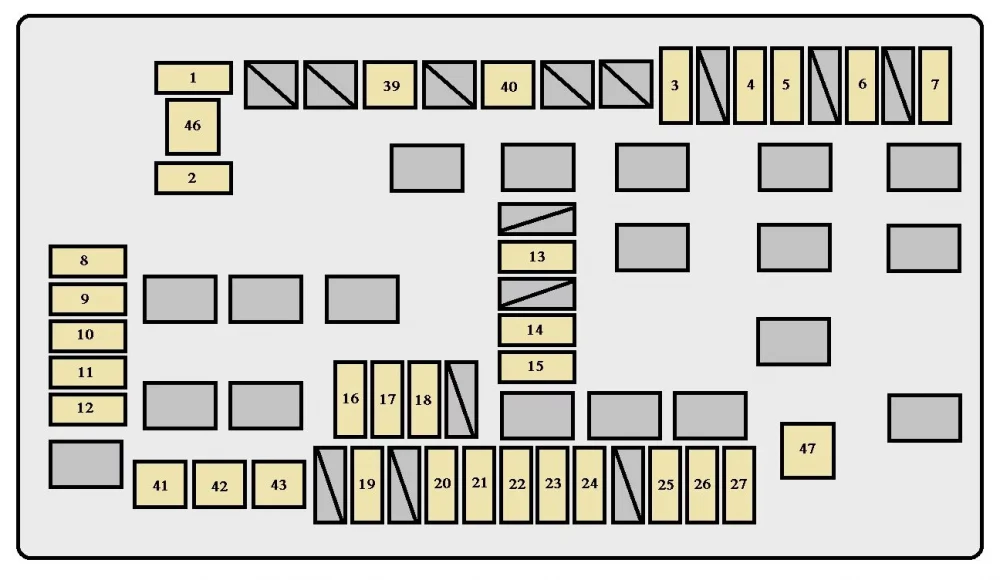

Motorruimte
Zekeringen (type A)
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
10 |
Reserve zekering |
| 2 |
15 |
Reserve zekering |
| 3 |
15 |
Achterlicht aanhangwagen |
| 4 |
15 |
Werklicht |
| 5 |
10 |
Remlichten, hoge remlicht, antiblokkeersysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, voertuig stabiliteitsysteem, “AUTO LSD” systeem, multipoint/sequentiële injectiesysteem, versnellingsbak vergrendelingssysteem |
| 6 |
15 |
Dimlicht |
| 7 |
7,5 |
Onboard diagnose systeem |
| 8 |
10 |
Rechter koplamp (dimlicht) (voertuigen met dagrijverlichting), rechter koplamp (voertuigen zonder dagrijverlichting) |
| 9 |
10 |
Linker koplamp (dimlicht) (voertuigen met dagrijverlichting), linker koplamp (voertuigen zonder dagrijverlichting) |
| 10 |
10 |
Rechter koplamp (grootlicht) |
| 11 |
10 |
Linker koplamp (grootlicht) |
| 12 |
10 |
Multipoint/sequentiële injectiesysteem |
| 13 |
7,5 |
Dagrijverlichting |
| 14 |
30 |
Achterruitverwarming |
| 15 |
7,5 |
Multipoint/sequentiële injectiesysteem |
|
|
| 16 |
10 |
Interieurverlichting, bagageruimteverlichting, klok, accessoires teller, meter en manometer |
| 17 |
20 |
Audiosysteem |
| 18 |
10 |
Klimaatsysteem, multiplex communicatiesysteem, SRS airbagsysteem, systeem voor classificatie van voorpassagiers |
| 19 |
7,5 |
Laadsysteem |
| 20 |
10 |
Toeter |
| 21 |
15 |
Multipoint/sequentiële injectiesysteem |
| 22 |
15 |
Knipperlichten, noodknipperlichten |
| 23 |
10 |
Multipoint/sequentiële injectiesysteem, elektronische gasklep controle systeem |
| 24 |
20 |
Zekering “EFI NO.2”, multipoint/sequentiële injectiesysteem |
| 25 |
20 |
Deurslot systeem, multiplex communicatiesysteem |
| 26 |
15 |
Trekhaak converter |
| 27 |
20 |
Audiosysteem |
| 28 |
10 |
Multipoint/sequentiële injectiesysteem, antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, SRS airbagsysteem, systeem voor classificatie van voorpassagiers |
| 29 |
7,5 |
Teller en meter |
| 30 |
30 |
Ruitenwissers en voorruitwasinstallatie |
| 31 |
20 |
Vierwielaandrijving, achterdifferentieel vergrendeling |
| 32 |
15 |
Voeding aansluiting |
|
|
| 33 |
15 |
Ruitenwisser en achterruitwasinstallatie, multiplex communicatiesysteem |
| 34 |
10 |
Antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem, multipoint/sequentiële injectiesysteem, cruise control, achterdeurslot systeem, versnellingsbak vergrendelingssysteem, multiplex communicatiesysteem |
| 35 |
15 |
Knipperlichten, klimaatsysteem, laadsysteem, uitschakelschakelaar voor de koppeling, antiblokkeersysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, voertuig stabiliteitsysteem, “AUTO LSD”, achteruitrijlichten, intuïtieve parkeersysteem, achterdifferentieel vergrendeling, voeding aansluiting, accessoires meter, teller en indicator |
| 36 |
7,5 |
Start systeem, uitschakelschakelaar voor de koppeling, voeding aansluiting |
| 37 |
10 |
Achterlichten, kentekenverlichting, parkeerlichten, controle van de verlichting van het instrumentenpaneel, verlichting |
| 38 |
7,5 |
Versnellingsbak vergrendelingssysteem, buitenspiegels, audiosysteem, voedingsaansluiting, klok, accessoires meter, multiplex communicatiesysteem |
Zekeringen (type B)
| Nummer |
Amperages [A] |
Beschrijving |
| 39 |
50 |
Zekeringen “ACC”, “ECU-IG”, “IG1”, “PR WSH”, “FR WIP-WSH”, “4WD/DIFF” en “STA” |
| 40 |
50 |
“CODA”, “USCITA PWR”, “POTENZA” |
| 41 |
40 |
Antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem |
| 42 |
30 |
Zekeringen “IGN” en “GAUGE”, multipoint/sequentiële injectiesysteem, start systeem |
| 43 |
30 |
Antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem |
| 44 |
30 |
Elektrische ramen |
| 45 |
80 |
Voedingsaansluiting |
Zekeringen (type C)
| Nummer |
Amperages [A] |
Beschrijving |
| 46 |
120 |
Zekeringen “AM1”, “AC 115V”, “DEFOG”, “DEFOG NO.2”, “STOP”, “OBD”, “J/B”, “CODA DA TRAINO”, “AUX LP” en “OFFROAD LP” |
|
|
| 47 |
60 |
Klimaatsysteem |
Zekeringenschema en relais – Toyota FJ Cruiser
Betreft voertuigen geproduceerd in de jaren:
2008, 2009.

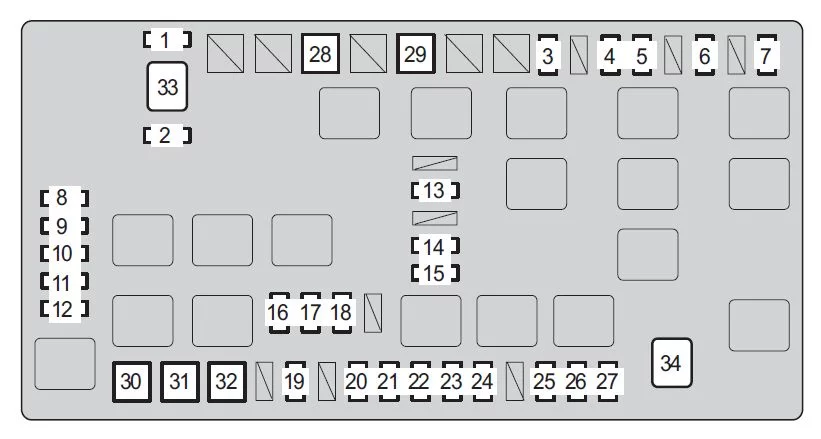

Motorruimte (type A)
Motorruimte (type B) – indien aanwezig
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
10 |
Reserve zekering |
| 2 |
15 |
Reserve zekering |
| 3 |
15 |
Achterlicht aanhangwagen |
| 4 |
15 |
Werklicht |
| 5 |
10 |
Remlichten, hoge remlicht, antiblokkeersysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, voertuig stabiliteitsysteem, “AUTO LSD” systeem, multipoint/sequentiële injectiesysteem, versnellingsbak vergrendelingssysteem |
| 6 |
15 |
Dimlicht |
| 7 |
7,5 |
Onboard diagnose systeem |
| 8 |
10 |
Rechter koplamp (dimlicht)*1 |
| Rechter koplamp*2 |
| 9 |
10 |
Linker koplamp (dimlicht)*1 |
| Linker koplamp*2 |
| 10 |
10 |
Rechter koplamp (grootlicht) |
| 11 |
10 |
Linker koplamp (grootlicht) |
| 12 |
10 |
Multipoint/sequentiële injectiesysteem |
| 13 |
7,5 |
Dagrijverlichting |
| 14 |
30 |
Achterruitverwarming |
| 15 |
7,5 |
Multipoint/sequentiële injectiesysteem |
| 16 |
10 |
Interieurverlichting, bagageruimteverlichting, klok, accessoires teller, meter en manometer |
|
|
| 17 |
20 |
Audiosysteem |
| 18 |
10 |
Klimaatsysteem, multiplex communicatiesysteem, SRS airbagsysteem, systeem voor classificatie van voorpassagiers |
| 19 |
7,5 |
Laadsysteem |
| 20 |
10 |
Toeter |
| 21 |
15 |
Multipoint/sequentiële injectiesysteem |
| 22 |
15 |
Knipperlichten, noodknipperlichten |
| 23 |
10 |
Multipoint/sequentiële injectiesysteem, elektronische gasklep controle systeem |
| 24 |
20 |
Zekering “EFI NO.2”, multipoint/sequentiële injectiesysteem |
| 25 |
20 |
Deurslot systeem, multiplex communicatiesysteem |
| 26 |
15 |
Trekhaak converter |
| 27 |
20 |
Audiosysteem |
| 28 |
50 |
ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF en STA |
| 29 |
50 |
CODA, USCITA PWR, POTENZA |
| 30 |
40 |
Antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem |
|
|
| 31 |
30 |
IGN en GAUGE, multipoint/sequentiële injectiesysteem, start systeem |
| 32 |
30 |
Antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem |
| 33 |
120 |
AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP en OFFROAD LP |
| 34 |
60 |
Klimaatsysteem |
| 35 |
80 |
Voedingsaansluiting |
| *1: Voertuigen met dagrijverlichting
*2: Voertuigen zonder dagrijverlichting
|

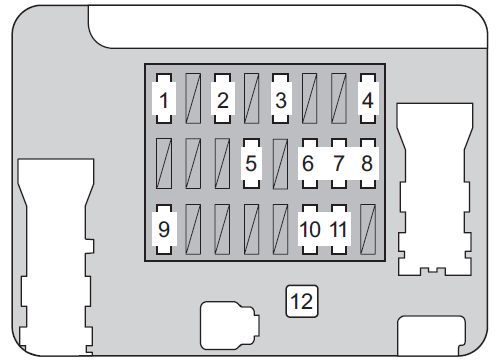

Onder het dashboard
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
10 |
Multipoint/sequentiële injectiesysteem, antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem, SRS airbagsysteem, systeem voor classificatie van voorpassagiers |
| 2 |
7,5 |
Teller en meter |
| 3 |
30 |
Ruitenwissers en voorruitwasinstallatie |
| 4 |
20 |
Vierwielaandrijving, achterdifferentieel vergrendeling |
| 5 |
15 |
Voedingsaansluiting |
| 6 |
15 |
Ruitenwisser en achterruitwasinstallatie, multiplex communicatiesysteem |
| 7 |
10 |
Antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem, multipoint/sequentiële injectiesysteem, cruise control, achterdeurslot systeem, versnellingsbak vergrendelingssysteem, multiplex communicatiesysteem |
| 8 |
15 |
Knipperlichten, klimaatsysteem, laadsysteem, uitschakelschakelaar voor de koppeling, antiblokkeersysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, voertuig stabiliteitsysteem, “AUTO LSD”, achteruitrijlichten, intuïtieve parkeersysteem, achterdifferentieel vergrendeling, voeding aansluiting, accessoires meter, teller en manometer |
| 9 |
7,5 |
Start systeem, uitschakelschakelaar voor de koppeling, voeding aansluiting |
|
|
| 10 |
10 |
Achterlichten, kentekenverlichting, parkeerlichten, controle van de verlichting van het instrumentenpaneel, verlichting |
| 11 |
7,5 |
Versnellingsbak vergrendelingssysteem, buitenspiegels, audiosysteem, voedingsaansluiting, klok, accessoires meter, multiplex communicatiesysteem |
| 12 |
30 |
Elektrische ramen |
Zekeringenschema en relais – Toyota FJ Cruiser
Betreft voertuigen geproduceerd in de jaren:
2010.
Motorruimte (type A)
Motorruimte (type B) – indien aanwezig
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
10 |
Reserve zekering |
| 2 |
15 |
Reserve zekering |
| 3 |
15 |
Achterlicht aanhangwagen |
| 4 |
15 |
Off-road koplamp |
| 5 |
10 |
Remlichten, hoge remlicht, antiblokkeersysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, voertuig stabiliteitsysteem, “AUTO LSD” systeem, multipoint/sequentiële injectiesysteem, versnellingsbak vergrendelingssysteem |
| 6 |
15 |
Dimlicht |
| 7 |
7,5 |
Onboard diagnose systeem |
| 8 |
10 |
Rechter koplamp (dimlicht)*1 |
| Rechter koplamp*2 |
| 9 |
10 |
Linker koplamp (dimlicht)*1 |
| Linker koplamp*2 |
| 10 |
10 |
Rechter koplamp (grootlicht) |
| 11 |
10 |
Linker koplamp (grootlicht) |
| 12 |
10 |
Multipoint/sequentiële injectiesysteem |
| 13 |
7,5 |
Dagrijverlichting |
| 14 |
10 |
Multipoint/sequentiële injectiesysteem |
|
|
| 15 |
7,5 |
Dagrijverlichting |
| 16 |
30 |
Achterruitverwarming |
| 17 |
7,5 |
Multipoint/sequentiële injectiesysteem |
| 18 |
10 |
Interieurverlichting, persoonlijke verlichting, lamp van de motorschakelaar, klok, accessoires teller, meter en indicator |
| 19 |
20 |
Audiosysteem |
| 20 |
10 |
Klimaatsysteem, multiplex communicatiesysteem, SRS airbagsysteem, systeem voor classificatie van voorpassagiers |
| 21 |
7,5 |
Laadsysteem |
| 22 |
10 |
Toeter |
| 23 |
15 |
Multipoint/sequentiële injectiesysteem |
| 24 |
15 |
Knipperlichten, noodknipperlichten |
| 25 |
10 |
Multipoint/sequentiële injectiesysteem, elektronische gasklep controle systeem |
| 26 |
20 |
Zekering “EFI NO.2”, multipoint/sequentiële injectiesysteem |
| 27 |
20 |
Deurslot systeem, multiplex communicatiesysteem |
| 28 |
15 |
Trekhaak converter |
| 29 |
20 |
Audiosysteem |
| 30 |
50 |
ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF en STA |
| 31 |
50 |
CODA, USCITA PWR, POTENZA |
| 32 |
40 |
Antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem |
|
|
| 33 |
30 |
IGN en GAUGE, multipoint/sequentiële injectiesysteem, start systeem |
| 34 |
30 |
Antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem |
| 35 |
120 |
AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP en OFFROAD LP |
| 36 |
60 |
Klimaatsysteem |
| 37 |
80 |
Voedingsaansluiting |
| *1: Voertuigen met dagrijverlichting *2: Voertuigen zonder dagrijverlichting |
Onder het dashboard
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
10 |
Multipoint/sequentiële injectiesysteem, antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem, SRS airbagsysteem, systeem voor classificatie van voorpassagiers |
| 2 |
7,5 |
Teller en meter |
| 3 |
30 |
Ruitenwissers en voorruitwasinstallatie |
| 4 |
20 |
Vierwielaandrijving, achterdifferentieel vergrendeling |
| 5 |
15 |
Voedingsaansluiting |
|
|
| 6 |
15 |
Ruitenwisser en achterruitwasinstallatie, multiplex communicatiesysteem |
| 7 |
10 |
Antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem, multipoint/sequentiële injectiesysteem, cruise control, achterdeurslot systeem, versnellingsbak vergrendelingssysteem, multiplex communicatiesysteem |
| 8 |
15 |
Knipperlichten, klimaatsysteem, laadsysteem, uitschakelschakelaar voor de koppeling, antiblokkeersysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, voertuig stabiliteitsysteem, “AUTO LSD”, achteruitrijlichten, intuïtieve parkeersysteem, achterdifferentieel vergrendeling, voeding aansluiting, accessoires meter, teller en manometer |
| 9 |
7,5 |
Start systeem, uitschakelschakelaar voor de koppeling, voeding aansluiting |
| 10 |
10 |
Achterlichten, kentekenverlichting, parkeerlichten, controle van de verlichting van het instrumentenpaneel, verlichting |
| 11 |
7,5 |
Versnellingsbak vergrendelingssysteem, buitenspiegels, audiosysteem, voedingsaansluiting, klok, accessoires meter, multiplex communicatiesysteem |
| 12 |
30 |
Elektrische ramen |
Zekeringenschema en relais – Toyota FJ Cruiser
Betreft voertuigen geproduceerd in de jaren:
2011, 2012.
Motorruimte (type A)
Motorruimte (type B) – indien aanwezig
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
10 |
Reserve zekering |
| 2 |
15 |
Reserve zekering |
| 3 |
15 |
Achterlicht aanhangwagen |
| 4 |
10 |
Geen circuit |
| 5 |
15 |
Off-road koplamp |
| 6 |
10 |
Remlichten, hoge remlicht, antiblokkeersysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, voertuig stabiliteitsysteem, “AUTO LSD” systeem, multipoint/sequentiële injectiesysteem, versnellingsbak vergrendelingssysteem |
| 7 |
20 |
Geen circuit |
| 8 |
15 |
Dimlicht |
| 9 |
30 |
Geen circuit |
| 10 |
7,5 |
Onboard diagnose systeem |
| 11 |
10 |
Rechter koplamp (dimlicht)*1 |
| Rechter koplamp*2 |
| 12 |
10 |
Linker koplamp (dimlicht)*1 |
| Linker koplamp*2 |
| 13 |
10 |
Rechter koplamp (grootlicht)*1 |
| 14 |
10 |
Linker koplamp (grootlicht)*1 |
| 15 |
10 |
Multipoint/sequentiële injectiesysteem |
|
|
| 16 |
7,5 |
Multipoint/sequentiële injectiesysteem |
| 17 |
7,5 |
Dagrijverlichting |
| 18 |
30 |
Achterruitverwarming |
| 19 |
7,5 |
Multipoint/sequentiële injectiesysteem |
| 20 |
10 |
Interieurverlichting, persoonlijke verlichting, lamp van de motorschakelaar, klok, accessoires teller, meter en indicator |
| 21 |
20 |
Audiosysteem |
| 22 |
7,5 |
Laadsysteem |
| 23 |
10 |
Toeter |
| 24 |
15 |
Multipoint/sequentiële injectiesysteem |
| 25 |
15 |
Knipperlichten, noodknipperlichten |
| 26 |
10 |
Multipoint/sequentiële injectiesysteem, elektronische gasklep controle systeem |
| 27 |
20 |
Zekering “EFI NO.2”, multipoint/sequentiële injectiesysteem |
| 28 |
20 |
Deurslot systeem, multiplex communicatiesysteem |
| 29 |
15 |
Trekhaak converter |
| 30 |
20 |
Audiosysteem |
| 31 |
50 |
ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF en STA |
| 32 |
50 |
CODA, USCITA PWR, POTENZA |
| 33 |
40 |
Antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem |
| 34 |
30 |
IGN en GAUGE, multipoint/sequentiële injectiesysteem, start systeem |
| 35 |
30 |
Antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem |
|
|
| 36 |
120 |
AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP en OFFROAD LP |
| 37 |
60 |
Klimaatsysteem |
| 38 |
80 |
Voedingsaansluiting |
| *1: Voertuigen met dagrijverlichting
*2: Voertuigen zonder dagrijverlichting
|
Onder het dashboard
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
10 |
Multipoint/sequentiële injectiesysteem, antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem, SRS airbagsysteem, systeem voor classificatie van voorpassagiers |
| 2 |
7,5 |
Teller en meter |
| 3 |
30 |
Ruitenwissers en voorruitwasinstallatie |
| 4 |
20 |
Vierwielaandrijving, achterdifferentieel vergrendeling |
| 5 |
15 |
Voedingsaansluiting |
| 6 |
15 |
Ruitenwisser en achterruitwasinstallatie, multiplex communicatiesysteem |
| 7 |
10 |
Antiblokkeersysteem, voertuig stabiliteitsysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, “AUTO LSD” systeem, multipoint/sequentiële injectiesysteem, cruise control, achterdeurslot systeem, versnellingsbak vergrendelingssysteem, multiplex communicatiesysteem |
| 8 |
15 |
Knipperlichten, klimaatsysteem, laadsysteem, uitschakelschakelaar voor de koppeling, antiblokkeersysteem, tractiecontrolesysteem, actief tractiecontrolesysteem, voertuig stabiliteitsysteem, “AUTO LSD”, achteruitrijlichten, intuïtieve parkeersysteem, achterdifferentieel vergrendeling, voeding aansluiting, accessoires meter, teller en manometer |
| Toyota Verso (2009-2011) – zekeringdoos
Toyota 4Runner (1996-2003) – zekeringdoos
Toyota Aygo AB10 (2005-2014) – zekeringkast
Toyota RAV 4 II (2000-2005) – batterij
Toyota Hilux VII (2005-2016) – batterij
Toyota Camry VI (2001-2006) – batterij
Toyota Prius XW20 (2004-2009) – zekeringdoos
Toyota Land Cruiser 200 (2007-2017) – zekeringdoos
Jeroen van Vliet
Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's.
Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn.
Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
| |
