In dit artikel vind je de schema’s van de zekeringenkast van de Toyota Tacoma (1995–2015), informatie over de locatie van de zekeringenpanelen in de auto en de toewijzing van elke zekering (zekeringenlay-out).
Zekeringen en relais schema – Toyota Tacoma
Betreft nieuwe voertuigen in de jaren:
1995, 1996, 1997.

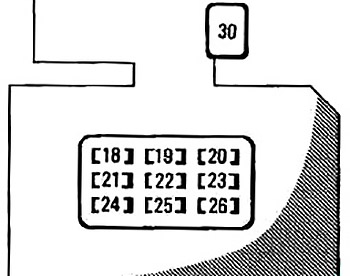

Schema van de zekeringenkast in het interieur
Het zekeringenpaneel bevindt zich achter het dashboarddeksel aan de bestuurderszijde.
| Nummer |
Amperages [A] |
Beschrijving |
| 18 |
15 |
ADD-controlesysteem, vierwielaandrijving controle systeem, achterdifferentieel vergrendelingssysteem |
| 19 |
10 |
Indicatoren en meters, achteruitrijlichten, cruise control, voeding antenne, elektrisch vergrendelingssysteem, elektronisch gecontroleerde automatische transmissie, startsysteem, laadsysteem, verwarmingscontrolesysteem |
| 20 |
10 |
Knipperlichten, noodknipperlichten |
| 21 |
15 |
Cruise control systeem, antiblokkeersysteem, versnellingsvergrendelingssysteem |
| 22 |
20 |
Ruitenwissers en voorruitwasinstallatie |
| 23 |
7,5 |
Waarschuwingslampje, SRS airbagsysteem |
| 24 |
7,5 |
Auto audiosysteem, voeding antenne |
| 25 |
15 |
Aansteker, klok, elektrische buitenspiegels, achteruitrijlichten, versnellingsvergrendelingssysteem |
|
|
| 26 |
15 |
SRS airbag waarschuwingslampje, dagrijverlichting, cruise control, antiblokkeersysteem; |
| 30 |
30 |
Elektrische ramen, elektrische deurvergrendelingscontrolesysteem |

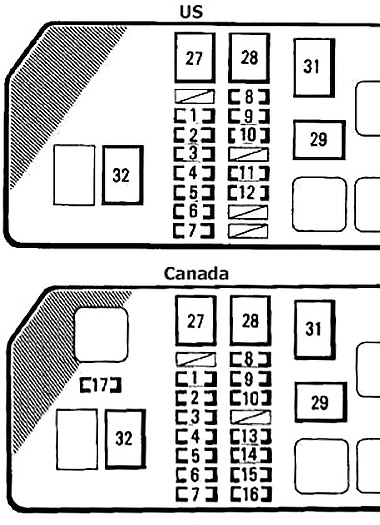

Schema van de zekeringenkast in de motorruimte
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
15 |
Remlichten, hoge remlichten, cruise control |
| 2 |
7,5 |
Laadsysteem |
| 3 |
7,5 |
Multi-point/sequentiële injectiesysteem, startsysteem, indicatoren en meters |
| 4 |
10 |
On-board diagnostisch systeem |
| 5 |
15 |
Multi-point/sequentiële injectiesysteem |
| 6 |
15 |
Noodverlichting, claxon |
| 7 |
15 |
Auto audiosysteem, voeding antenne, interieurverlichting, klok, verlichting van het contactsysteem, persoonlijke verlichting, plafondverlichting in de deuren |
| 8 |
10 |
Achterlichten, kentekenverlichting |
| 9 |
10 |
Noodverlichting, verwarmingscontrolesysteem, airconditioning systeem, indicatoren en meters, klok, waarschuwingslampje voor het audiosysteem van de auto, verlichting van het dashboardkastje, aansteker, dashboardverlichting |
| 10 |
10 |
Airconditioning systeem |
| 11 |
10 |
Rechter koplamp |
|
|
| 12 |
10 |
Linker koplamp |
| 13 |
10 |
Rechter koplamp (groot licht), indicatie groot licht |
| 14 |
10 |
Linker koplamp (groot licht) |
| 15 |
10 |
Rechter koplamp (dimlicht) |
| 16 |
10 |
Linker koplamp (dimlicht) |
| 27 |
40 |
Zekering van de airconditioning |
| 28 |
40 |
Alle elementen in de zekeringen “STA”, “ECU-B”, “POWER”, “RADIO”, “CIG”, “INDICATOR”, “TURN”, “ECU-IG”, “WIPER” en “4WD” |
| 29 |
30 |
Alle elementen in de zekering “IGN” |
| 31 |
60 |
Systeem voor het voorkomen van wielblokkering |
| 32 |
80 |
Alle componenten in “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “CIG”, “INDICATOR”, “TURN”, “ECUIG”, “WIPER”, “4WD zekeringen”, “VERWARMER”, “AC”, “TAIL”, “PANEL”, “STOP” en “ALT-S” |
Zekeringen en relais schema – Toyota Tacoma
Betreft nieuwe voertuigen in de jaren:
1998, 1999, 2000.

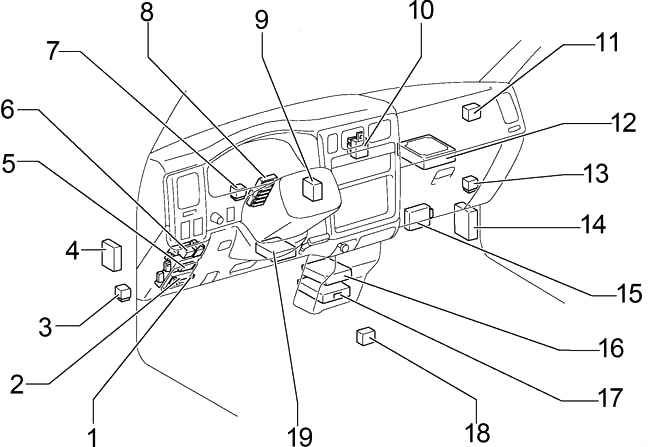

Interieur
- Noodverlichting relais
- Integratie relais
- Hoofd relais elektrische ramen
- Versnellingsvergrendelingscontrole relais (A/T kolom) / ECU 4WD controle (met ECU achterdifferentieel vergrendelings)
- J/B
- Zekeringenkast
- Circuit open relais
- J/B
- Automatische antenne controle relais
- J/B
- Dagrijverlichting relais №4
- Motor controle module
- Voeg controle relais toe
- Cruise control ECU (behalve 5VZ-FE)
- Klimaatbeheersing eenheid
- 4WD ECU (2-4 schakelaar)
- Centrale airbag sensor eenheid
- Versnellingsvergrendelingscontrole relais (A/T vloer)
- Dagrijverlichting relais (hoofd)

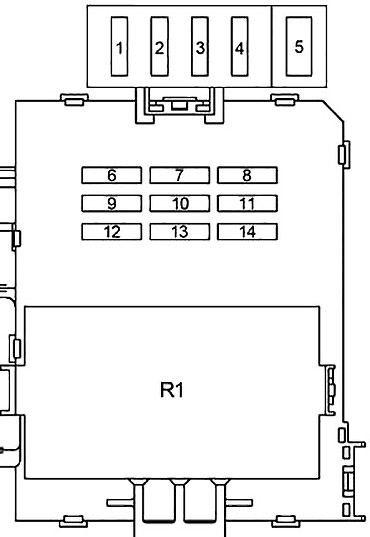

Schema van de zekeringenkast in het interieur
Het zekeringenpaneel bevindt zich achter het dashboarddeksel aan de bestuurderszijde.

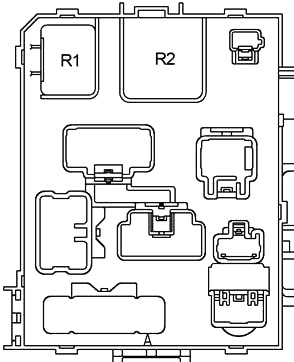

Achterkant:
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
– |
– |
| 2 |
– |
– |
| 3 |
– |
– |
| 4 |
7,5 |
Koppeling start annulering systeem, startsysteem, indicatoren en meters |
| 5 |
30 |
Elektrische ramen |
| 6 |
20 |
ADD-controlesysteem, vierwielaandrijving controle systeem, achterdifferentieel vergrendelingssysteem |
|
|
| 7 |
10 |
Indicatoren en meters, achteruitrijlichten, cruise control, voeding antenne, elektrisch vergrendelingssysteem, elektronisch gecontroleerde automatische transmissie, startsysteem, laadsysteem, klimaatbeheersing systeem |
| 8 |
10 |
Knipperlichten, noodknipperlichten |
| 9 |
15 |
Cruise control, antiblokkeersysteem, automatische versnellingsvergrendeling |
| 10 |
20 |
Ruitenwissers en voorruitwasinstallatie |
| 11 |
7,5 |
Waarschuwingslampje, SRS airbagsysteem, multi-point/sequentiële injectiesysteem |
| 12 |
7,5 |
Auto audiosysteem, voeding antenne |
| 13 |
15 |
Aansteker, klok, elektrische buitenspiegels, achteruitrijlichten, automatische versnellingsvergrendeling |
| 14 |
15 |
SRS airbag waarschuwingslampje, dagrijverlichting, cruise control; |
| Relais |
| R1 |
Integratie relais |
| Relais (achter) |
| R1 |
Claxon |
| R2 |
Activeer knipperlichtsignaal |

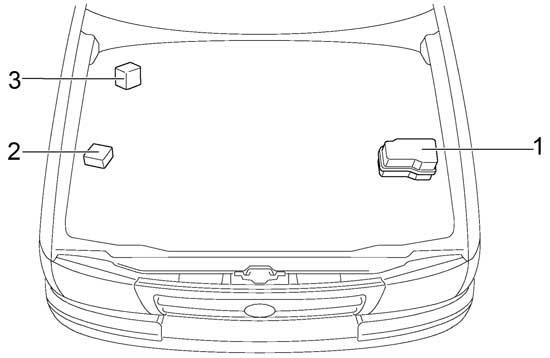

Motorruimte
- Zekeringenkast
- Cruise control actuator met ECU (5VZ-FE)/O/D ontkoppel relais (2RZ-FE)
- ABS actuator met ECU

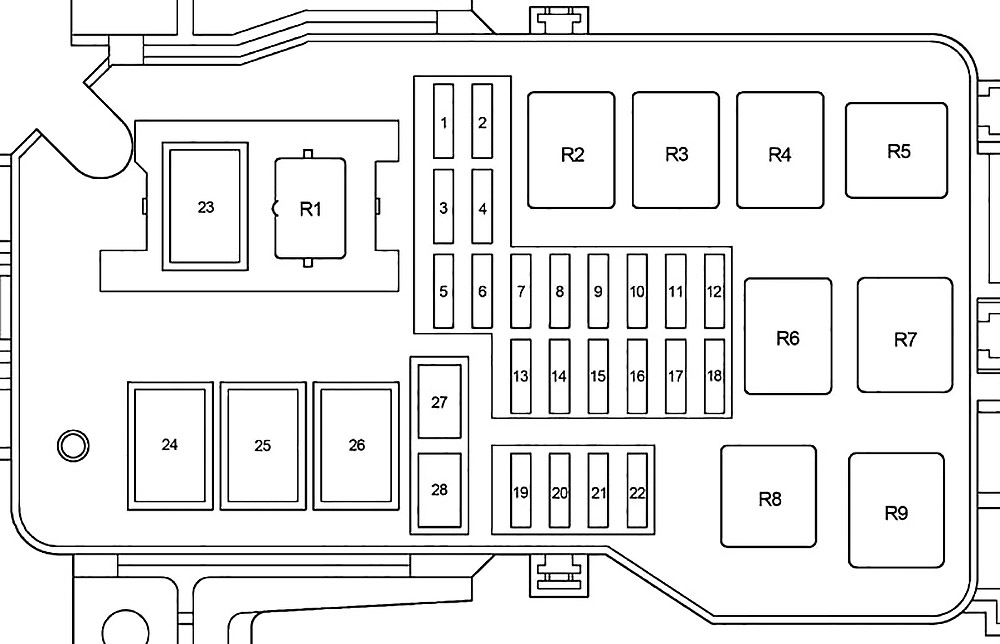

Schema van de zekeringenkast in de motorruimte
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
15 |
Voedingsaansluiting |
| 2 |
– |
– |
| 3 |
7,5 |
Dagrijverlichting systeem |
|
|
| 4 |
– |
– |
| 5 |
10 |
Rechter koplamp (groot licht), indicatie groot licht |
| 6 |
10 |
Linker koplamp (groot licht) |
| 7 |
10 |
Rechter koplamp (dimlicht) |
| 10 |
Rechter koplamp |
| 8 |
10 |
Linker koplamp (dimlicht) |
| 10 |
Linker koplamp |
| 9 |
10 |
Achterlichten, kentekenverlichting |
| 10 |
10 |
Noodverlichting, verwarmingscontrolesysteem, airconditioning systeem, indicatoren en meters, klok, audiosysteem van de auto, waarschuwingslampje voor overbelasting, verlichting van het dashboardkastje, aansteker, dashboardverlichting, achterdifferentieel vergrendelingssysteem, multi-point/sequentiële injectiesysteem, elektronisch gecontroleerde automatische transmissie |
| 11 |
10 |
Klimaatbeheersing systeem |
| 12 |
– |
– |
| 13 |
– |
– |
| 14 |
– |
– |
| 15 |
15 |
Remlichten, hoge remlichten, cruise control |
| 16 |
– |
– |
| 17 |
– |
– |
|
|
| 18 |
7,5 |
Laadsysteem |
| 19 |
15 |
Auto audiosysteem, voeding antenne, interieurverlichting, klok, verlichting van het contactsysteem, persoonlijke verlichting, plafondverlichting in de deuren |
| 20 |
10 |
On-board diagnostisch systeem |
| 21 |
15 |
Noodverlichting, claxon |
| 22 |
15 |
Multi-point/sequentiële injectiesysteem |
| 20 |
Multi-point/sequentiële injectiesysteem |
| 23 |
60 |
Systeem voor het voorkomen van wielblokkering |
| 24 |
40 |
Zekering “AC” |
| 25 |
80 |
Zekeringen “ABS”, “AM1”, “VERWARMER”, “AC”, “TAIL”, “PANEL”, “STOP” en “ALT-S”, “PWR OUTLET” |
| 26 |
40 |
Startsysteem |
| 27 |
30 |
Ontsteking systeem |
| Relais |
| R1 |
Weerstand |
| R2 |
EFI |
| R3 |
– |
| R4 |
Voedingsaansluiting |
| R5 |
– |
| R6 |
Achterlichten |
| R7 |
Startmotor |
| R8 |
Koplamp |
|
|
| R9 |
Verwarming |
Zekeringen en relais schema – Toyota Tacoma
Betreft nieuwe voertuigen in de jaren:
2001, 2002, 2003, 2004.

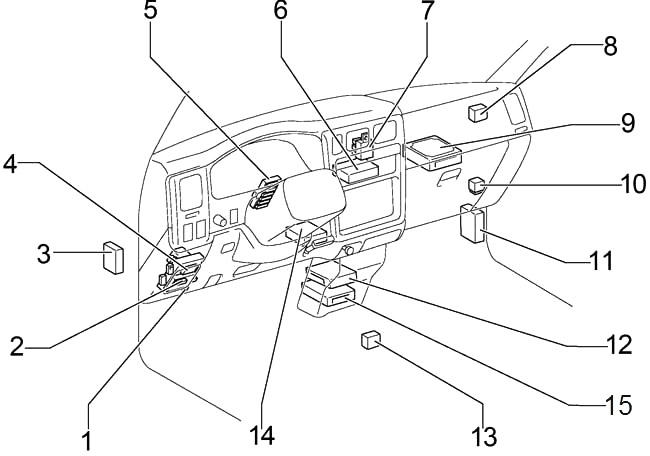

Interieur
- Circuit open relais
- Carrosserie ECU
- Achterdifferentieel ECU
- Zekeringenkast
- J/B
- Klimaatbeheersing eenheid
- J/B
- Dagrijverlichting relais №4
- Motor controle module
- Versnellingsvergrendelingscontrole relais
- Cruise control ECU
- 4WD ECU (2-4 select SW) / O/D ECU (2RZ-FE met A/T)
- Versnellingsvergrendelingscontrole relais
- Dagrijverlichting relais (hoofd)
- Centrale airbag sensor eenheid

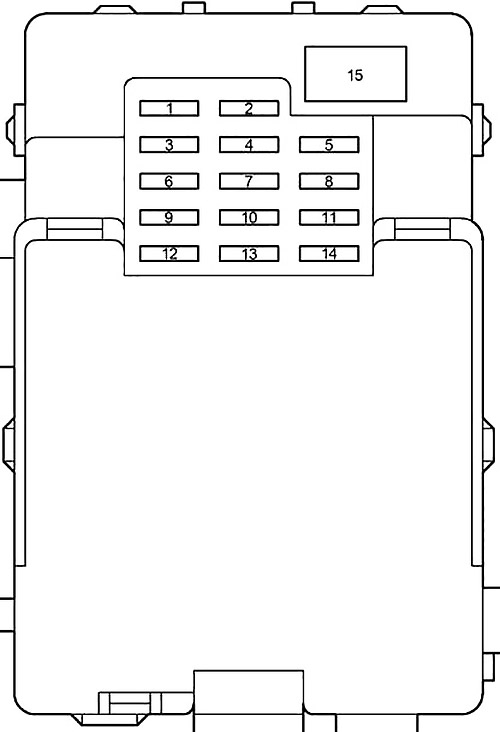

Schema van de zekeringenkast in het interieur
Het zekeringenpaneel bevindt zich achter het dashboarddeksel aan de bestuurderszijde.

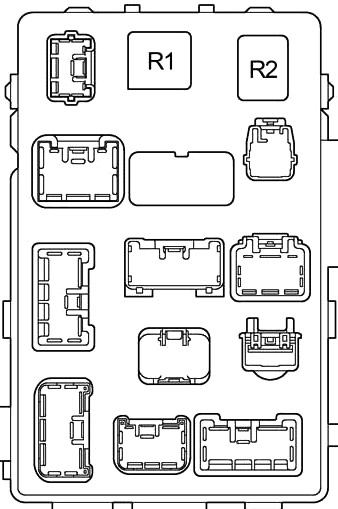

Achterkant:
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
– |
– |
| 2 |
15 |
Aansteker, klok, elektrische buitenspiegels, achteruitrijlichten, automatische versnellingsvergrendeling, SRS airbagsysteem, spanners veiligheidsgordels, auto audiosysteem |
| 3 |
15 |
Cruise control systeem, antiblokkeersysteem, automatische versnellingsvergrendeling, SRS airbagsysteem |
| 4 |
10 |
Dagrijverlichting, achteruitrijlichten, cruise control, achterdifferentieel vergrendelingssysteem, elektronisch gecontroleerde automatische transmissie, startsysteem, laadsysteem, klimaatbeheersing systeem |
| 5 |
7,5 |
SRS waarschuwingslampje, klimaatbeheersing systeem |
| 6 |
10 |
Knipperlichten, noodknipperlichten |
| 7 |
7,5 |
Indicatoren en meters, SRS airbagsysteem, spanners veiligheidsgordels, multi-point/sequentiële brandstofinjectie systeem |
| 8 |
15 |
Noodverlichting, claxon |
| 9 |
20 |
Ruitenwissers en voorruitwasinstallatie |
| 10 |
– |
– |
| 11 |
7,5 |
Koppeling start annulering systeem, startsysteem |
| 12 |
20 |
ADD-controlesysteem, tractiecontrole systeem, achterdifferentieel vergrendelingssysteem |
|
|
| 13 |
– |
– |
| 14 |
10 |
Remlichten, hoge remlichten, cruise control, antiblokkeersysteem, multi-point/sequentiële brandstofinjectie systeem |
| 15 |
30 |
Elektrische ramen, elektrische stoel |
| Relais |
| R1 |
Knipperlicht |
| R2 |
Voedingsrelais (elektrische ramen, elektrische stoel) |

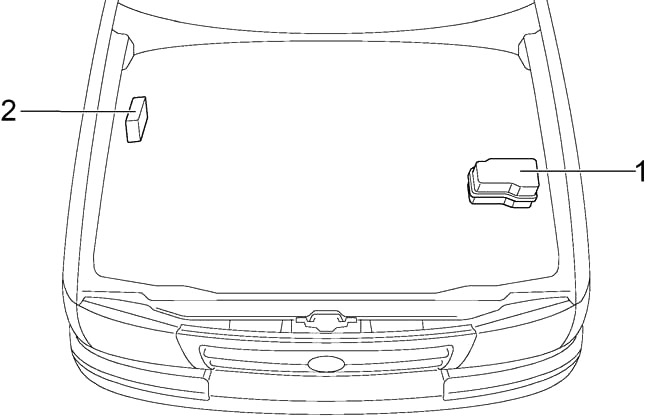

Motor
- Zekeringenkast
- ABS actuator met ECU

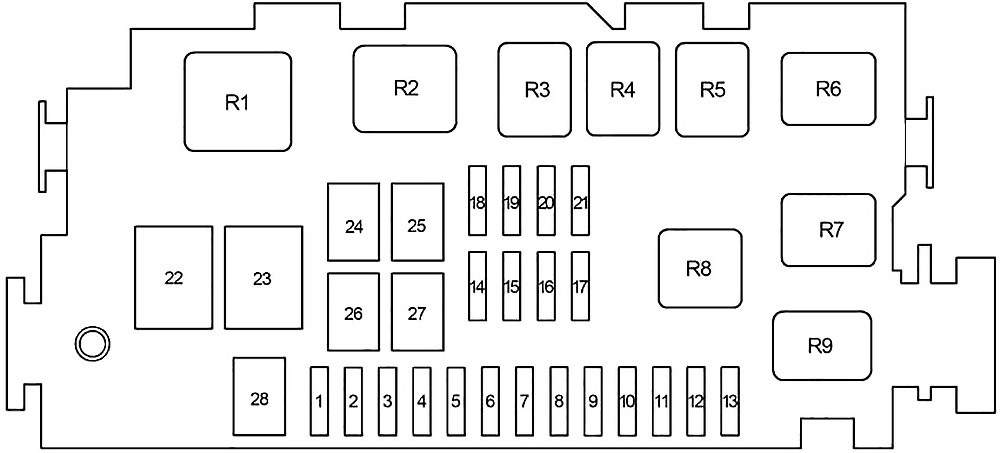

Schema van de zekeringenkast in de motorruimte
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
7,5 |
Dagrijverlichting |
| 2 |
10 |
Rechter koplamp |
| 10 |
met DRL: Rechter koplamp (groot licht), indicatie groot licht |
| 3 |
10 |
Linker koplamp |
| 10 |
met DRL: Linker koplamp (groot licht) |
| 4 |
10 |
met DRL: Rechter koplamp (dimlicht) |
| 5 |
10 |
met DRL: Linker koplamp (dimlicht) |
| 6 |
10 |
Achterlichten, kentekenverlichting |
| 7 |
– |
– |
|
|
| 8 |
10 |
Klimaatbeheersing systeem |
| 9 |
– |
– |
| 10 |
– |
– |
| 11 |
– |
– |
| 12 |
– |
– |
| 13 |
– |
– |
| 14 |
15 |
Multi-point/sequentiële brandstofinjectie systeem |
| 15 |
Mistlampen |
| 15 |
15 |
Auto audiosysteem, interieurverlichting, klok, persoonlijke verlichting, buitenverlichting van de deuren, dagrijverlichting, indicatoren en meters |
| 16 |
7,5 |
On-board diagnostisch systeem |
| 17 |
20 |
Multi-point/sequentiële brandstofinjectie systeem |
| 18 |
7,5 |
Laadsysteem |
| 19 |
15 |
Voedingsaansluiting |
| 20 |
– |
– |
| 21 |
– |
– |
| 22 |
60 |
Antiblokkeersysteem, tractiecontrole systeem, “AUTO LSD” systeem, voertuig stabiliteitscontrole systeem |
| 23 |
120 |
Alle elementen in de zekeringen “AM1”, “VERWARMER”, “AC”, “TAIL”, “ALT-S” en “PWR OUTLET” |
| 24 |
50 |
Alle elementen in de zekering “AC” |
| 25 |
40 |
Startsysteem |
| 26 |
50 |
Alle elementen in de zekeringen “POWER”, “HORN-HAZ”, “STOP” en “ECU-B” |
|
|
| 27 |
30 |
Ontstekingsysteem, multi-point/sequentiële brandstofinjectie systeem |
| 28 |
30 |
zonder voertuig stabiliteitscontrole systeem: Antiblokkeersysteem, tractiecontrole systeem, “AUTO LSD” systeem, voertuig stabiliteitscontrole systeem |
| 50 |
met voertuig stabiliteitscontrole systeem: Antiblokkeersysteem, tractiecontrole systeem, “AUTO LSD” systeem, voertuig stabiliteitscontrole systeem |
| Relais |
| R1 |
Starten |
| R2 |
Verwarming |
| R3 |
– |
| R4 |
Achterlichten |
| R5 |
– |
| R6 |
Voedingsaansluiting |
| R7 |
Relais EFI |
| R8 |
Koplamp |
| R9 |
Verwarming |
Zekeringen en relais schema – Toyota Tacoma
Betreft nieuwe voertuigen in de jaren:
2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

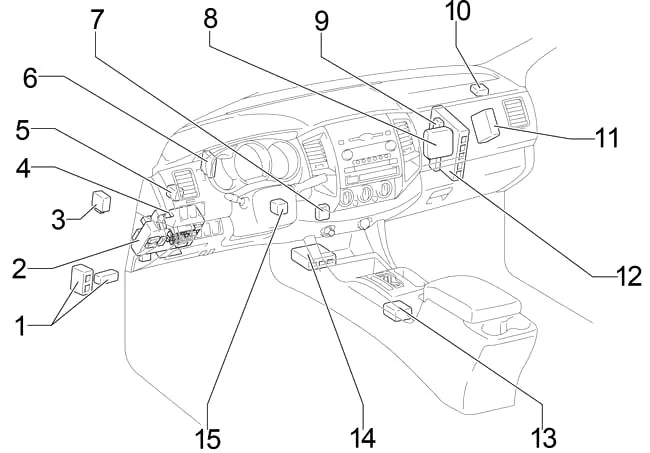

Interieur
- Dashboard J/B
- Zekeringenkast (bestuurderszijde J/B)
- Trekhaak relais
- Carrosserie ECU
- Activeer knipperlichtsignaal
- Transponder sleutel ECU
- Bandenspanning waarschuwings ECU
- Deur controle ontvanger
- Dashboard J/B №2
- Airconditioning versterker
- 4WD ECU
- Motor controle module
- Versnellingsvergrendelingscontrole ECU
- Centrale airbag sensor eenheid
- Transponder sleutel versterker

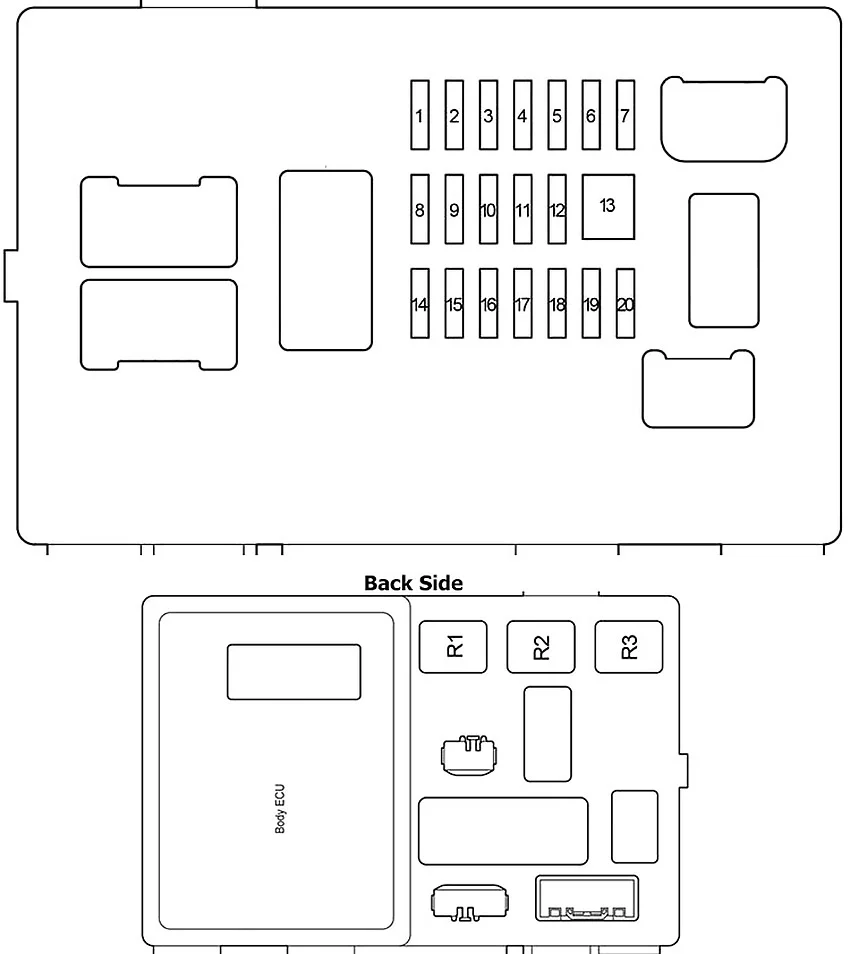

Schema van de zekeringenkast in het interieur
Het zekeringenpaneel bevindt zich achter het dashboardkastje aan de bestuurderszijde. Open de hulpkast. Til de kast op en ontgrendel de lipjes. Verwijder de doppen van de openingen en trek de kast eruit.
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
15 |
Multi-point/sequentiële injectiesysteem, antiblokkeersysteem, tractiecontrole systeem, voertuig stabiliteitscontrole systeem, SRS airbagsysteem, voorpassagiers classificatiesysteem, motor immobilizer systeem |
| 2 |
7,5 |
Meter en indicator, noodverlichting, waarschuwingslampje voor niet-omgelegde veiligheidsgordels voorpassagier voor |
| 3 |
10 |
Achterlichten, kentekenverlichting, parkeerlichten, multi-point/sequentiële injectiesysteem, mistlampen voor, dashboardverlichting controle, verlichting |
| 4 |
– |
Niet gebruikt |
|
|
| 5 |
7,5 |
Versnellingsvergrendelingssysteem, buitenspiegels, audiosysteem, voedingsaansluitingen |
| 6 |
15 |
Elektrische aansluitingen |
| 7 |
20 |
Deur sluit systeem |
| 8 |
10 |
Antiblokkeersysteem, voertuig stabiliteitscontrole systeem, remlichten, laadsysteem, multi-point/sequentiële injectiesysteem, airconditioning systeem, dashboardverlichting controle, anti-verblindings buitenspiegel, achteruitrijmonitor, koppeling annulering schakelaar activatie, achterdifferentieel vergrendelingssysteem, voedingsaansluitingen, bandenspanning waarschuwingsysteem |
| 9 |
10 |
Trekhaak verlichting (achteruitrijlichten) |
| 10 |
10 |
Antiblokkeersysteem, tractiecontrole systeem, voertuig stabiliteitscontrole systeem, achteruitrijlichten, airconditioning systeem, versnellingsvergrendelingssysteem, audiosysteem, handmatige schakelaar voor passagiersairbag |
| 11 |
20 |
Achterste passagiers elektrische raam (rechterzijde) |
| 12 |
20 |
Voorkant passagiers elektrische raam |
| 13 |
30 |
Elektrische ramen |
| 14 |
10 |
Ruitenwissers en wasinstallatie |
| 15 |
20 |
Achterste passagiers elektrische raam (linkerzijde) |
| 16 |
20 |
Vierwielaandrijving, achterdifferentieel vergrendelingssysteem |
|
|
| 17 |
30 |
Ruitenwissers en wasinstallatie |
| 18 |
– |
Niet gebruikt |
| 19 |
– |
Niet gebruikt |
| 20 |
– |
Niet gebruikt |
| Relais |
| R1 |
Achterlichten |
| R2 |
Elektrische ramen |
| R3 |
Accessoires |

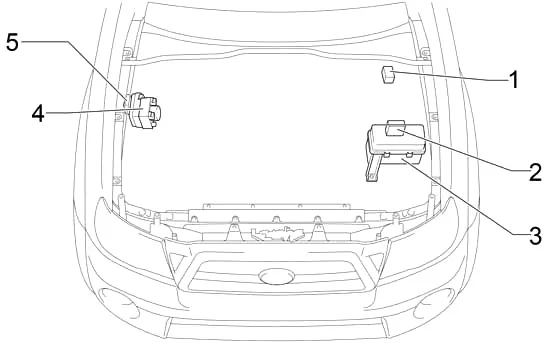

Motorruimte
- ECU slipcontrole met actuator (met VSC)
- Extra relais kast
- Zekeringenkast
- ECU slipcontrole met actuator (zonder VSC)
- Luchtinjectie controle (2TR-FE)

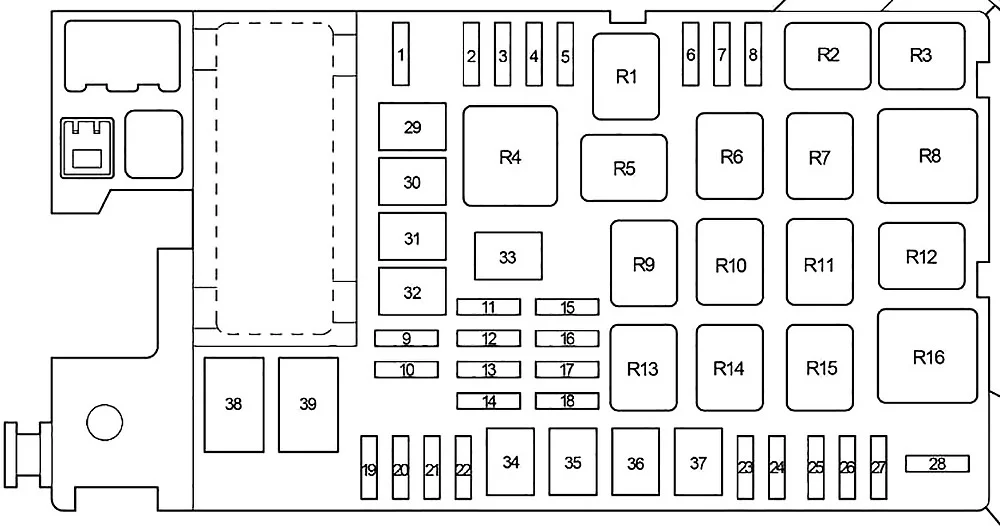

Schema van de zekeringenkast in de motorruimte
Druk op de lip en verwijder het deksel.
| Nummer |
Amperages [A] |
Beschrijving |
| 1 |
10 |
Airconditioning systeem |
| 2 |
Jeroen van Vliet
Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's.
Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn.
Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
| |
