Toyota Yaris Verso (1999-2005) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Yaris Verso (1999–2005), informatie over de locatie van de zekeringpanelen binnen de auto en de toewijzing van elke zekering (zekeringlay-out).

Toyota Yaris Verso (1999-2005) – schema van de zekeringkast

Productiejaar: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Zekering van de sigarettenaansteker (voedingsaansluiting) in de Toyota Yaris Verso (1999-2005) is zekering 9 in de zekeringkast in het interieur.

Interieur

Toyota Yaris Verso – schema van de zekeringen – interieur (linkerkant)
  1. Relais van de mistlampen
  2. Relais van de ontvochtiger
  3. Relais van de achterlichten
  4. Zekeringkast
  5. Draadloze ontvanger voor de deurvergrendeling
  6. Actief relais van het licht
  7. Dagrijverlichting relais
  8. Deurvergrendeling relais
  9. Airconditioning versterker
  10. PTC versterker
  11. Motor en ECU ECT (A / T) of motor ECU (M / T)
  12. Centrale airbagsensor groep
  13. Transponder sleutelversterker

Zekeringkast van het interieur

Toyota Yaris Verso – schema van de zekeringen – interieur
Nr Zekering Amp [A]
 Beschrijving
1 GAUGE 10 ABS;

Airconditioning;

Achterspeigel verlichting;

Opladen;

Combinatiemeter;

Deurvergrendeling controle;

Dubbelslot;

ECT;

Motorcontrole;

Verlichting (met dagrijverlichting);

Waarschuwingsgeluid;

Schuifdak;

Elektrische ramen;

Versnellingsbak vergrendeling;

Signaal- en waarschuwingslamp;

Bidirectionele verwarming;

Draadloze deurvergrendeling controle.
2 DEF RLY 10 Achterruitontvochtiger en spiegels verwarming
DEF 20 Achterruitontvochtiger en spiegels verwarming
3 D / L 25 Dubbelslot;

Draadloze deurvergrendeling controle.
4 TAIL 7,5 Voor mistlamp;

Hoofdlicht;

Hoogteverstelling van de koplampen;

Waarschuwingsgeluid;

Achter mistlamp;

Achterlicht en verlichting.
5 – – –
6 WIPER 20 Voorruitwissers;

Achterruitwisser;

Deurvergrendeling controle.
7 ECU-B 7,5 Hoofdlicht;

Achter mistlamp.
8 FOG 15 Voor mistlamp
9 ACC 15 Sigarettenaansteker;

Klok;

Combinatiemeter;

Verlichtingswaarschuwingsgeluid;

Multifunctioneel display;

Voedingsaansluiting;

Radio en speler;

Afstandsbediening voor de spiegel.
10 ECU-IG 7,5 ABS, of

Interne verlichting;

Multifunctioneel display;

PTC verwarming;

Radiatorventilator en condensorventilator;

SRS;

Bidirectionele verwarming.
11 OBD 7,5 Onboard diagnosissysteem
12 HAZ 10 Knipperlichten en waarschuwingslicht
13 AC 7,5 Airconditioning;

Bidirectionele verwarming.
14 S-HTR 10 Zitverwarming
15 – – –
16 STOP 10 ECT;

Motorcontrole;

Versnellingsbak vergrendeling;

Stoplicht.
17 AM1 50 Zekeringen “ACC”, “GAUGE”, “DEF” (“DEF RLY”),

“S-HTR”, “WIPER” en “ECU-IG”.
18 POWER 30 Schuifdak;

Elektrisch raam
19 HTR 40 Airconditioning;

Bidirectionele verwarming.
20 DEF 30 Achterruitontvochtiger en spiegels verwarming
Relais
R1 Verwarming
R2 Knipperlichten
R3 Voeding
R4 Circuit open relais (C / OPN)

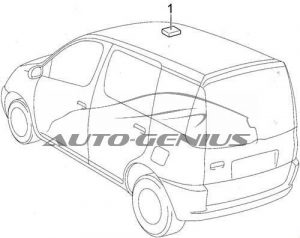

Toyota Yaris Verso – schema van de zekeringkast – controle van het schuifdak
  1. Relais en zekering van het schuifdak.

Motorcompartiment

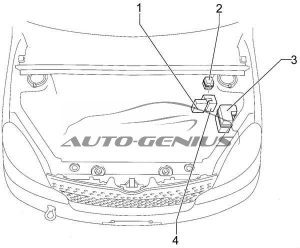

Toyota Yaris Verso – schema van de zekeringkast – motorcompartiment
  1. Zekeringblokken
  2. Extra zekeringkast
  3. Zekeringkast
  4. ABS actuator met ECU

Zekeringkast van het motorcompartiment

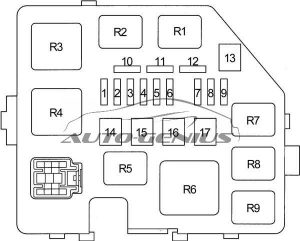

Toyota Yaris Verso – schema van de zekeringkast – zekeringkast in het motorcompartiment
Nr Zekering Amp [A]
 Beschrijving
1 DOME 15 Klok;

Combinatiemeter;

Dubbelslot;

Hoofdlicht;

Interne verlichting;

Waarschuwingsgeluid;

Multifunctioneel display;

Radio en speler;

Draadloze deurvergrendeling controle.
2 EFI 15 ECT;

Motorcontrole;

Motor immobilisatiesysteem.
3 HORN 15 Toeter
4 AM2 15 Opladen;

Combinatiemeter;

ECT;

Motorcontrole;

Multifunctioneel display;

SRS;

Starten en aansteken.
5 ST 30 Starten en aansteken
6 – – –
7 H-LP LH 10 Linker hoofdlicht;

Hoogteverstelling van de voorlampen

(met dagrijverlichting).
H-LP LO LH 10 Linker hoofdlicht;

Hoogteverstelling van de voorlampen

(met dagrijverlichting).
8 H-LP RH 10 Rechter hoofdlicht;

Hoogteverstelling van de voorlampen

(met dagrijverlichting).
H-LP LO RH 10 Rechter hoofdlicht;

Hoogteverstelling van de voorlampen

(met dagrijverlichting).
9 P / POINT 15 Voedingsaansluiting
10 – – Reservering
11 – – Reservering
12 – – Reservering
13 – – –
14 – – –
15 RDI 30 Radiatorventilator en condensorventilator
16 HTR SUB1 50 PTC verwarming
17 – – –
Relais
R1 Elektrische koelventilator
R2 Elektrische koelventilator
R3 Startmotor
R4 –
R5 Voedingsaansluiting
R6 PTC verwarming
R7 EFI
R8 Magnetische koppeling (A / C)
R9 Toeter

Extra zekeringkast

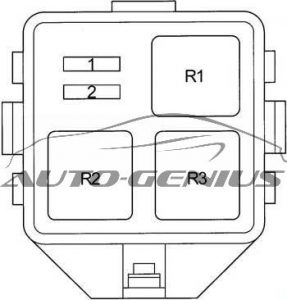

Toyota Yaris Verso – schema van de zekeringkast – extra zekeringkast
Nr Zekering Amp [A]
 Beschrijving
1 H-LP HI RH 10 Hoofdlicht (met dagrijverlichting)
2 H-LP HI LH 10 Combinatiemeter;

Hoofdlicht (met dagrijverlichting).
Relais
R1 Hoofdlicht
R2 Dimmer (DIM)
R3 –

Zekeringblokken

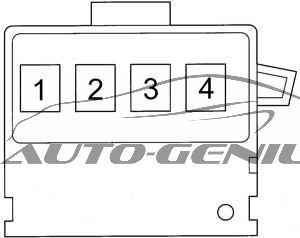

Toyota Yaris Verso – schema van de zekeringkast – zekeringblok
Nr Zekering Amp [A]
 Beschrijving
1 MAIN 60 “EFI”, “DOME”, “HORN”,

“ST”, “AM2”, “H-LP LH”,

“H-LP RH”, “H-LP LH (HI)”, “H-LP RH (HI)”,

“ H-LP LH (LO)” en “H-LP RH (LO)”.
2 – – –
3 ALT 120 “ECU-B”, “TAIL”, “D / L”,

“OBD”, “RDI”, “AM1”,

“HAZ”, “HTR”, “HTR-SUB1”,

“POWER”, “STOP”, “DEF”.
4 ABS 60 Antiblokkeersysteem
