Toyota ProAce (2016-2017) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Toyota ProAce (2016–2017), informatie over de locatie van de zekeringpanelen in de auto en de toewijzing van elke zekering (zekeringlay-out).
Toyota ProAce (2016-2017) – schema van de zekeringkast
Productiejaar: 2016, 2017.
Sigarettenaansteker zekering (voedingsaansluiting) in de Toyota ProAce (2016-2017) is de zekering F32 in de zekeringkast op het dashboard.
Zekeringen op het dashboard
De zekeringkast bevindt zich in het onderste dashboard (links).

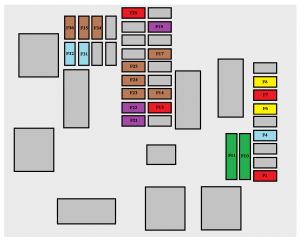

Versie 1 (Eco)
| Zekering | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 | Elektrische stuurbekrachtiging, koppeling schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15 | Toeter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 20 | Voorste en achterste ruitenwisserpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 20 | Voorste en achterste ruitenwisserpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Achterste 12 V accessoires aansluiting. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Achterruitwissers enkel of dubbel. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Voor- en achterdeursloten, extern, intern. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | Voorste airconditioning controle;
Radio controle; Versnellingspook; Head-up display. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 5 | Alarm;
ERA-GLONASS noodoproepsysteem. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5 | Dashboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 3 | Stuurwiel gemonteerde controle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 3 | “Smart Entry & Start System” of
ontstekingsschakelaar. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 3 | Regen- en lichtsensor;
Multifunctionele detectiecamera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5 | Veiligheidsgordels losgekoppeld of
niet vastgemaakt (scherm). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5 | Touchscreen;
achteruitrijcamera; Parkeersensor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 5 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20 | Audio-installatie;
Touchscreen; CD-speler; Navigatie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 15 | Audio-installatie (batterij +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 15 | Voorste 12 V accessoires aansluiting;
Sigarettenaansteker. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 5 | Blindspot monitoring systeem;
Elektrische bediening van de zijspiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5 | Verwarmde ruitenwisserdoppen;
Hoogteverstelling van de koplampbundel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 5 | Oplaadbare zaklamp;
Achterleeslamp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

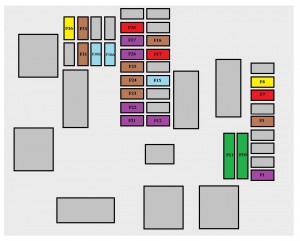

Versie 2 (volledig)
| Zekering | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 3 | “Smart Entry & Start System” of
ontstekingsschakelaar. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 5 | Touchscreen;
achteruitrijcamera; Parkeersensoren. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Achterste airconditioning bedienings elementen;
Hi-Fi versterker. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Achterruitenwisser enkel of dubbel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Voor- en achterdeursloten, extern, intern. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 3 | Alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Achterste 12 V accessoires aansluiting. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 5 | ERA-GLONASS noodoproepsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 3 | Oplaadbare zaklamp;
Achterleeslamp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 3 | Verlichting van het dashboard;
Achterleeslampen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5 | Blindspot monitoring systeem;
Elektrische bediening van de zijspiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5 | Stuurwiel gemonteerde controle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 5 | Hoogteverstelling van de dimlichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 3 | Veiligheidsgordels losgekoppeld of niet vastgemaakt
(scherm) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 3 | Regen- en lichtsensor;
Multifunctionele detectiecamera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 10 | Voorste airconditioning controle;
Radio controle; Versnellingspook; Head-up display. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30A of B | 15 | Audio-installatie (batterij +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 15 | Voorste 12 V accessoires aansluiting. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5 | Dashboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 20 | Audio-installatie;
Touchscreen; CD-speler; Navigatie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringen motorruimte
De zekeringkast bevindt zich in de motorruimte nabij de accu.
| Zekering | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5 | Verwarmde ruitenwisserdoppen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 25 | Voorste en achterste ruitenwisserpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 5 | Voorste radar en noodrem;
Elektrische stuurbekrachtiging. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Geïntegreerde systeeminterface | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 30 | Motor van de voorste ruitenwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 | Voorste en achterste ruitenwisserpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 20 | Verlichting ruitenwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 | Toeter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | Rechter dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 15 | Linker dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
