Volkswagen Bora (1999-2006) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Bora (1999–2006), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Volkswagen Bora (1999-2006) – zekeringenschema

Productiejaar: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Sigarettenaansteker zekering (voedingsaansluiting) in de Volkswagen Bora is de zekering 27 in de zekeringkast op het dashboard.

Zekeringblok van het dashboard

Nr	Ampères [A]	Beschrijving
1	5	Z4 – Verwarmd buitenspiegel aan bestuurderszijde (modellen zonder elektrische raamregelaar) Z5 – Verwarmd buitenspiegel aan passagierszijde (modellen zonder elektrische raamregelaar) Z20 – Verwarmingselement van de linker ruitenwisser Z21 – Verwarmingselement van de rechter ruitenwisser
2	5	E3 – Noodknop J1 – Relais richtingaanwijzers M5 – Lampje voor linker voor richtingaanwijzer M6 – Lampje voor linker achter richtingaanwijzer M7 – Lampje voor rechter voor richtingaanwijzer M8 – Lampje voor rechter achter richtingaanwijzer J567 – Controlelamp voor linker uitlaat J568 – controlelamp voor rechter uitlaat met aanpassing van de koplamphoek
3	5	J5 – Relais voor mistlampen E20 – Schakelaars en regelaar voor instrumentenverlichting
4	5	X – Verlichting van het kenteken
5	7.5	E45 – Cruise control schakelaar E221 – Besturingseenheid in het stuurwiel E227 – Cruise control knop (CCS) SET knop G65 – Druk sensor (airconditioningsysteem) J131 – Verwarmde controle-eenheid van de bestuurdersstoel J132 – Verwarmde controle-eenheid van de voorpassagiersstoel J245 – Controle-eenheid van het schuifdak (modellen zonder centrale vergrendeling) J255 – Climatronic G266 – Sensor voor oliepeil en olietemperatuur J293 – Radiateur ventilator controller, multifunctioneel stuurwiel J393 – Comfort systeem (E231 – Knop voor verwarming van de buitenspiegels), J453 – Multifunctionele stuurwiel controle-eenheid J446 – Parkeerhulp controle-eenheid J503 – Controle-eenheid met display voor radio- en navigatiesysteem N147 – Tweewegklep voor koeling (boven F269 – schakelaar voor de positie van de temperatuurklep) V154 – Motor voor controle van de frisse lucht/recirculatieklep
6	55	Tot april 2001: J379 – Centrale vergrendeling en alarm controle-eenheid Vanaf september 2002: J651 – Sluitklep relais 1 (motorcode BEH)
7	10	K142 – Waarschuwingslampje voor de positie van de versnellingspook P / N M16 – Lampje voor achteruitrijden links M17 – Lampje voor achteruitrijden rechts
8	5	J412 – Controle-eenheid van de elektronica voor de mobiele telefoon
9	5	E256 – TCS en ESP knop G85 – stuurhoek sensor J104 – ABS controle-eenheid / ABS met EDL / ASR / ESP
10	15 510,	tot oktober 2001: motorbeheer: benzine motorbeheer diesel Vanaf november 2001: R – Radio (S-contact) J285 – Weergave op het dashboard van de meldingen J503 – Controle-eenheid met display voor radio en navigatie
11	5	J285 – Controle-eenheid met display in het dashboardinvoegstuk N110 – Vergrendelingsklep van de versnellingspook
12	7.5	J412 – Controle-eenheid van de elektronica voor de mobiele telefoon G273 – Interne bewakingssensor G274 – Interne bewakingszender T16 – 16-pins connector (in het middenconsole, zelfdiagnose connector) W11 – Leeslampje achter links (modellen met interne monitor) W12 – Leeslampje achter rechts (modellen met interne monitor)
13	10	F – Remlichtschakelaar M9 – Remlamp links (alleen Golf / Bora) J… ..-. Motorcontrollers J104 – ABS controller / ABS met EDL / ASR / ESP M9 – Remlamp links (alleen Golf / Bora) M10 – Remlamp rechts (alleen Golf / Bora) M21 – Remlamp links en achter (alleen Golf Variant / Bora Variant) M25 – Hoog niveau remlamp
14	10	J393 – Centrale controle-eenheid van het comfort systeem (modellen zonder centrale vergrendeling) J546 – Modellen met afstandsbediening van de achterklep zonder centrale vergrendeling: M27 – Waarschuwingslampje voor de linker deur M28 – Waarschuwingslampje voor de rechter deur W – Voorste binnenverlichting W3 – Bagageruimteverlichting W11 – Leeslampje achter links W12- Leeslampje achter rechts W14 – Verlicht make-up spiegel (voorzijde passagierszijde) W18 – Verlichting van de bagageruimte aan de linkerkant W19 – Leeslampje / bestuurderszijde W20 – Verlicht make-up spiegel (bestuurderszijde)
15	5	G85 – stuurhoek sensor J217 – automatische transmissie controller J285 – controle-eenheid met display in het dashboardinvoegstuk
16	10	J255 – Climatronic J293 – Radiateur ventilator controller
17	–	–
18	10	J285 – Controle-eenheid met display in het dashboardinvoegstuk L2 – Rechter lamp met dubbele filament (alleen Bora) M32 – Lamp van de rechter koplamp (alleen Golf)
19	10	L1 – Linker lamp met dubbele filament (alleen Bora) M30 – Lamp van de linker koplamp (alleen Golf)
20	15	E102 – Regelaar van de koplamphoek J427 – Start van de rechter koplamp voor de uitlaat in gasvorm J568 – Controlelamp voor gasvormige uitlaat met aanpassing van de koplamphoek rechts L2 – Lamp met dubbele filament rechts (alleen Bora) M31 – Lamp van het dimlicht rechts (alleen Golf) V48 – Motor voor controle van de hoek van de linker koplamp V49 – Motor voor controle van de hoek van de rechter koplamp
21	15	L1 – Linker lamp met dubbele filament (alleen Bora), M29 – Lamp van het dimlicht links (alleen Golf) J426 – Start van de gasvormige uitlaatkoplamp links, J567 – Controlelamp voor gasvormige uitlaat met aanpassing van de koplamphoek links
22	5	J285 – Controle-eenheid met display in het dashboardinvoegstuk M3 – Lamp aan de rechterzijde
23	5	J285 – Controle-eenheid met display in het dashboardinvoegstuk M1 – Lamp aan de linkerzijde
24	20	E22 – Intermitterende ruitenwisser schakelaar, motor van de voorruitwisser J31 – Relais van de automatische intermitterende ruitenwisser en ruitenwisser V – Motor van de voorruitwisser V59 – Pomp van de voorruitwisser en achterruitwisser
25	20	E9 – Schakelaar van de frisse lucht ventilator E35 – Schakelaar van de airconditioning N24 – Serie weerstand van de frisse lucht ventilator met oververhitting zekering V2 – Frisse lucht ventilator J293 – Radiateur ventilator controller J255 – Climatronic J… – Motorcontrollers
26	25	Z1 – Verwarmde achterruit
27	15	tot november 2005: V12 – Motor van de achterruitenwisser vanaf december 2005: U1 –  Zekering sigarettenaansteker U5 – 12 V, aan de linkerkant in de kofferbak
28	15	G6 – Brandstofpomp (voedingspomp)
29	15 2010	Benzine (niet voor motorcode BDE) Motorbeheer: Motorcode BDE Motorbeheer: Diesel
30	20	J245 – Controle-eenheid van het schuifdak V1 – Motor van het schuifdak
31	20 5	J217 – Automatische transmissie controller F125 – Multifunctionele schakelaar J542 – Servobrems controller J492 – All-wheel drive controller (4 bewegingen)
32	10 30	Injectoren: benzine Beheer met motor: Diesel
33	20	J31 – Relais van de automatische intermitterende ruitenwisser en ruitenwisser V11 – Pomp van het koplampenwissersysteem
34	10	Motorbeheer
35	30	U10 – Aansluiting voor aanhangwagen tot november 2005: aansluiting U5-12 V aan de linkerkant in de kofferbak
36	15	J5 – Relais van de mistlampen L22 – Lamp voor mistlamp links L23 – Lamp voor mistlamp rechts L46 – Lamp voor mistlamp achter links J285 – Controle-eenheid met display in het dashboardinvoegstuk
37	15 510,	tot oktober 2001: J285 – Controle-eenheid met display in het dashboardinvoegstuk J503 – Controle-eenheid met display voor radio en navigatiesysteem R – Radio, S-contact vanaf november 2001: motorbeheer op benzine motorbeheer: Diesel
38	15	E204 – Afstandsbediening van de tankklep J379 – Centrale vergrendeling en alarm controle-eenheid tegen diefstal J386 – Controle-eenheid van de bestuurdersdeur J387 – Controle-eenheid van de voorpassagiersdeur J388 – Controle-eenheid van de achterdeur links J389 – Controle-eenheid van de achterdeur rechts J398 – Relais voor achterklep afstandsbediening V155 – Motor voor vergrendeling van de tankklep
39	15	E3 – Noodknop J1 – Relais richtingaanwijzers J567 – Controlelamp voor uitlaat met aanpassing van de hoek van de lichten rechts J568 – Controlelamp voor uitlaat met aanpassing van de hoek van de lichten rechts M5 – Lampje voor de linker voor richtingaanwijzer M6 – Lampje voor de linker achter richtingaanwijzer M7 – Lampje voor de rechter voor richtingaanwijzer M8 – Lampje voor de rechter achter richtingaanwijzer
40	20	H1 – Claxon met twee tonen
41	15	U1- Sigarettenaansteker  (tot november 2005)
42	25	R – Radio R12 – Versterker J503 – Controle-eenheid met display voor radio en navigatiesysteem J415 – Tuner van het navigatiesysteem voor televisie J559 – Controle-eenheid van verkeersinformatie
43	10	Motorbeheer
44	15	J131 – Controle-eenheid van de verwarmde bestuurdersstoel. J132 – Controle-eenheid van de verwarmde voorpassagiersstoel

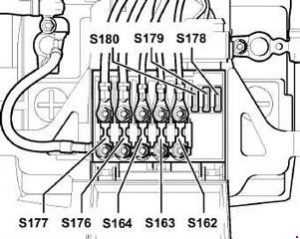

Locatie van de zekeringen in de zekeringhouder / accu

Tot augustus 2000

Vanaf september 2000

Nr	Ampères [A]	Beschrijving
S162	50	Verwarming van de pinnen
S163	50	Motorbeheer
S164	40	Radiateur ventilator
S176	110	Interieur
S177	110 150,	Generator (90 A) Generator (120 A)
S178	30	ABS (pomp)
S179	30	ABS
S180	30	Radiateur ventilator

Locatie van de relais en zekeringen

Locaties van de zekeringen op de relaisplaat
ZA	–	Zekering van de stoelverstelling
b	–	Zekeringen voor V192 – Vacuümpomp voor remmen (vanaf mei 2002)
do	–	Zekering voor de raammechanisme, centrale vergrendeling en verwarmde buitenspiegel (alleen modellen met comfort systeem en raammechanisme)
Posities van de relais op de relaisplaat
1	J4 – Dubbel relais van de claxon (53)
2	J59 – Ontlastingsrelais contact X (18) J59 – Ontlastingsrelais contact X (100)
3	Leeg
4	J17 – Brandstofpomp relais (409) J52 – Bougiekabel relais (103)
V / VI	J31 – Relais van de automatische intermitterende ruitenwisser en ruitenwisser, zonder koplamp sproeier (377), -met koplamp sproeier (389), -met regensensor (192)
Locaties van de relais op een extra 13-positie houder boven de relaisplaat, voertuigen met links stuurwiel
1	Leeg
2	J398 – Afstandsbediening van de achterklep (79) J546 – Afstandsbediening van de achterklep (407)
3	Leeg
4	J5 – Relais van de mistlampen (53)
5	J453 – Multifunctionele controle-eenheid op het stuur (450)
6	J453 – Multifunctionele controle-eenheid op het stuur (450)
7	J508 – Relais voor het dimmen van het remlicht (206)
8	J99 – Relais van de verwarmde buitenspiegel (53) J541 – Relais van de afsluitklep voor de koelvloeistof (53)
9	J17 – Brandstofpomp relais, dieselmotor met vier wielen, (53)
10	J17 – Brandstofpomp relais (voedingspomp) (167)
11	J226 – Startblokkering en achteruitrijlicht relais (175)
12	J317 – Terminal 30 relais van voedingsspanning (109)
13	J151 – Relais voor continue circulatie van de koelvloeistof (53)
Locaties van de zekeringen op een extra 13-positie houder, voertuigen met links stuurwiel:
re	–	Leeg
mi	–	Leeg
fa	15A	S30 – Enkele zekering van de achterruitenwisser (vanaf december 2005), S144 – Zekering van de centrale vergrendeling van het alarmsysteem (ATA-indicator)
sol	15A	S111 – Zekering van het alarmsysteem (ATA-claxon)
1	J453 – Multifunctionele controle-eenheid op het stuur (450)
2	J453 – Multifunctionele controle-eenheid op het stuur (450)
3	J5 – Relais van de mistlampen (53)
4	Leeg
5	J398 – Afstandsbediening van de achterklep (79) J546 – Afstandsbediening van de achterklep (407)
6	Leeg
7	J151 – Relais voor continue circulatie van de koelvloeistof (53)
8	J317 – Terminal 30 relais van voedingsspanning (109)
9	J226 – Startblokkering en achteruitrijlicht relais (175)
10	J17 – Brandstofpomp relais (voedingspomp) (167)
11	J17 – Brandstofpomp relais, dieselmotor met vier wielen, (53)
12	J99 – Relais van de verwarmde buitenspiegel (53) J541 – Relais van de afsluitklep voor de koelvloeistof (53) J193 – Zekering van de sigarettenaansteker (53)
13	J508 – Relais voor het dimmen van het remlicht (206)
re	15A	S144 – Zekering van de centrale vergrendeling van het alarmsysteem (ATA-indicator)
mi	15A	S111 – Zekering van het alarmsysteem (ATA-claxon) S30 – Enkele zekering van de achterruitenwisser (vanaf december 2005)
fa	–	Leeg
sol	–	Leeg
