Volkswagen Pointer – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Pointer, ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en de indeling van elke zekering.

Zekering- en relaischema – Volkswagen Pointer

Andere namen:

• Volkswagen Parati
• Volkswagen Pointer
• Volkswagen Saveiro.

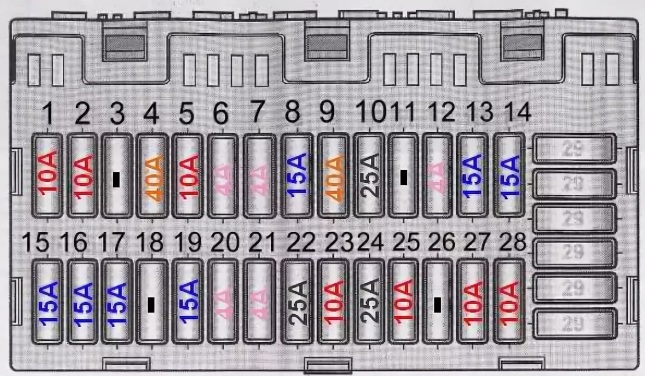

Zekeringkast en relais

Deze bevindt zich onder het dashboard, achter het handschoenenkastje. Om toegang te krijgen tot de kasten, moet je ze verwijderen (zie tekening).

Beschrijving

1	Toeter
2	Controle van de stroom van de linker koplamp
3	ABS-systeem
4	Radiatorventilator eerste graad
5	Regeling van de stroom van de rechter koplamp
6	Klok, verlichting van de kofferbak, interieurverlichting
7	Rechter parkeerlichten
8	Remmen, noodverlichting, signaallichten
9	Radiatorventilator tweede graad
10	Airconditioning
11	reserve
12	Centrale vergrendeling, alarmsysteem
13	Injectiesysteem
14	Brandstofpomp
15	Rechter grootlicht, waarschuwingslampje
16	Linker grootlicht
17	Ruitensproeier en ruitenwisser achter, ruitenwisser achterruit
18	Mistlampen
19	Bij 12 V
20	Linker parkeerlichten
21	Vakken, asbak, aansteker, verlichting van het kenteken, achter mistlampen, parkeerlichten
22	Verwarmde achterruit
23	Achterruitenwisser
24	Ventilatiesysteem
25	Aansteker, waarschuwing voor veiligheidsgordels
26	Verstelling van de buitenspiegels
27	Knipperlichten, waarschuwingsknipperlichten, waarschuwingslichten, brandstofreserve, temperatuurindicator van de koelvloeistof
28	Achterspeigellichten
29	Reservezekeringen

In deze kast (boven) bevindt zich het hoofdgedeelte met het relais.

Toewijzing van de relais

1. Relais voor de voorruitwissers
2. Activeert het signaal en het waarschuwingsrelais
3. Relais voor voertuigen met ruitenwisser of ruitenwisser achterruit
4. Relais voor mistlampen
5. Relais dat de achterruit van de ontvochtiger loskoppelt
6. Functie X (gereserveerde positie)
7. Signaalrelais
8. Thermische zekering voor elektrische ramen
9. centrale vergrendeling
10. Relais voor de airconditioning
11. Relais voor de controle van de stroom van de koplampen

Extra relaiskast

Deze bevindt zich onder de bekleding, bij de voeten van de passagier aan de voorkant.
