Volkswagen Touareg GP (2002-2010) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Touareg GP (2002–2010), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Volkswagen Touareg GP – zekering schema

Zekering nr. 1 is: sigarettenaansteker + 12v aansluiting in de middenconsole voor de achterpassagiers;
Zekering nr. 3 is: 12V aansluiting in de kofferbak;
Zekering nr. 5 is: 12v aansluiting voor de bestuurder (dichtbij de ASB-handgreep) en 12v aansluiting in de kofferbak.

Indeling

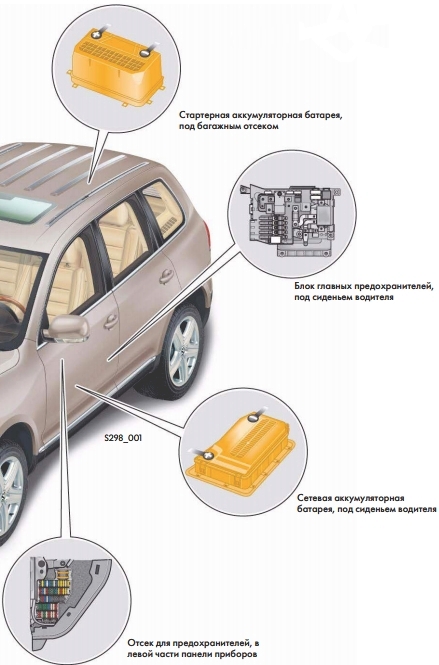

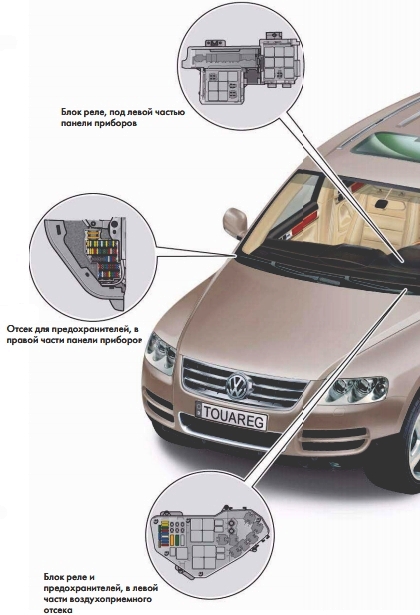

In deze tekeningen worden de locaties van de belangrijkste zekeringkasten en relais weergegeven.

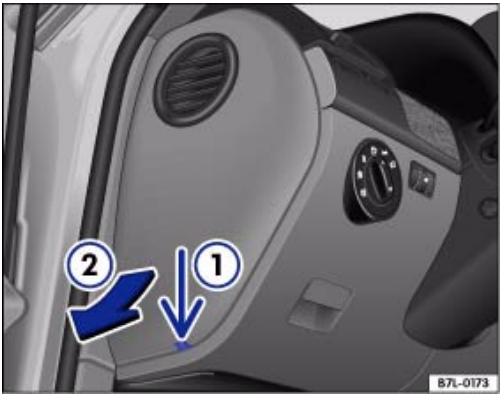

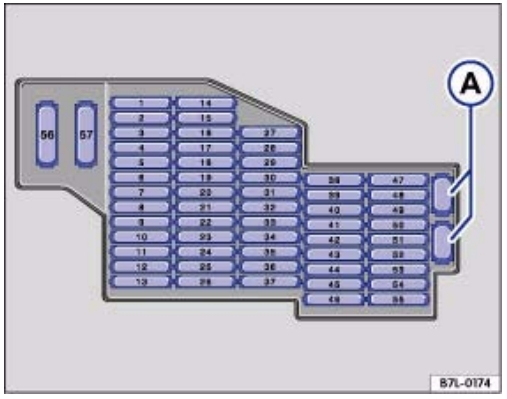

Zekeringkast links van het dashboard

Beschrijving

A – reserve zekeringen

1	Sigarettenaansteker 20A
2	5A Stationaire verwarming (klok, sensor, pomp); 15A Circulatiepomp relais.
3	20A Extra aansluitingen (12V)
4	20A Stationaire verwarming – verwarming
5	Relais van de aansluiting 20A
6	15А KESSY
7	Diagnostiek 5A; Multiplex systeem; Regen- en lichtsensor.
8	Wisser 30A
9	15A Ruitensproeierpomp
10	25A Raamheber – achterlinks
11	15A Centrale vergrendeling – links
12	20A Interieurverlichting
13	–
14	25A Raamheber – voorlinks
15	20A Achterlicht links
16	20A Claxon
17	10A Richtingaanwijzer; Standlichten – links.
18	Relais 20A SRA
19	15A Mistlampen
20	Elektrische stoel 30A
21	15A Extra bochtverlichting
22	30A Zijvergrendeling, actuator van de achterklep 2
23	10A Achterste dwarsvergrendeling
24	5A Bandenspanning controlesysteem
25	15A Verstelling van de stuurkolom – elektrisch
26	10A Airbag controle-eenheid; Deactivering van de voorpassagiersairbag; Koppelpedaalschakelaar.
27	5A Schakelaar voor het deactiveren van het interne controlesysteem, interieurverlichting;
28-32	Reserve
33	15A Stuursysteem verwarming; Stuurkolom controle-eenheid.
34	5A Stoelverwarming sensor; Interne veiligheidsmonitoring.
35	15A Dimlichten, grootlichten; 30A Voeding controle-eenheid aan boord.
36	10A Voeding van de accu aan boord
37	–
38	10A Remsignalen
39	5A Ontstekingsrelais, airconditioning, stoelverwarming, dashboard
40	5A Dashboard
41	15А KESSY
42	Elektrisch dak 30A
43	Subwoofer 30A
44	30A Elektrische stoel
45	30A Elektrische stoel
46	–
47	10A Controle-eenheid voor differentieelvergrendeling tussen assen
48	5A Stationaire verwarming klok, controle-eenheid van de rijstrookassistent
49	5A Servotronic
50	10A Niveau- en temperatuur sensor olie, verwarmingsslang (VR6)
51	Luchtkwaliteitsensor 5A; Bandenspanning controlesysteem; Diagnostiek.
52	30A Achterruitenwisser
53	5A Beveiliging van de binnenruimte van het passagierscompartiment; Externe verlichting schakelunit; Verwarmde spiegels.
54	10A Hoekcontrole van de koplampen
55	Ventilator relais 15A (snelheid 2)
56	40A Airconditioning
57	Ventilator regelmotor 40A Bitron

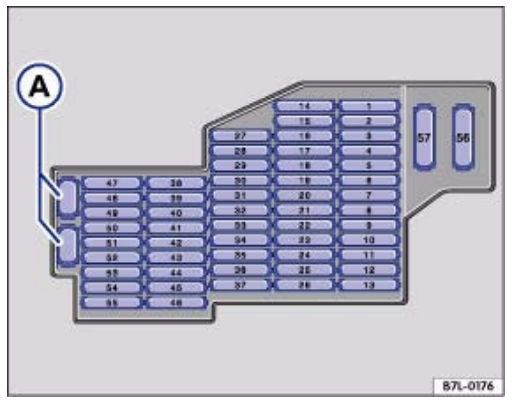

Rechts van het dashboard

Gelegen aan de rechterkant van het dashboard.

Beschrijving

1	15A Controle-eenheid voor aanhangwagenherkenning
2	5A Parktronic; Kompas.
3	15A Controle-eenheid voor aanhangwagen
4	Telefoon 5A
5	15A Controle-eenheid voor aanhangwagenherkenning
6	30A ESP, ABS antislipsysteem
7	5A Controle-eenheid van de zekeringkast
8	20A Extra koplampen
9	CD cartridge wisselaar 5A
10	TV tuner 5A
11	Radio 10A
12	30A Audio versterker, antenneschakelaar
13	–
14	20A Achterlicht rechts; Actuator van de achterklep 15A.
15	Raamheber 25A – achterrechts
16	Kofferbakverlichting 10A
17	15A Dimlichten, grootlichten
18	30A Relais van de achterruitontvochtiger
19	Motor voor het kantelen van de trekhaak 25/30A
20	30A Elektrische stoelverstelling 20A; Inverter met aansluiting, 12V-230V.
21	10A Beveiligingssysteem alarm; Ontgrendeling van het reservewiel.
22	25/30A Elektrisch verstelbare voorstoel rechts; Verwarmde voorstoelen.
23	10A Airconditioning
24	Elektrische stoelverstelling 25/30A
25	5A Achterste airconditioningconsole
26	–
27	15A Bandenspanning controlesysteem; Controle-eenheid van de rijhoogte.
28	10A Automatische afstandsregeling
29	10A Automatische transmissie (automatische versnellingsbak)
30	Lier 20A, relais dichterbij
31	25A Controle-eenheid achter; 15A Controle-eenheid achter van de achterklep.
32	10A Centrale vergrendeling – rechts
33	10A Controle-eenheid achter van het alarmsysteem; 15A Individuele uitrusting.
34	Raamheber 25A – voorrechts
35	10A Richtingaanwijzer, standlichten, rechts; 30A Bedieningselement voor de voorstoel van de passagier.
36	Plafondmodule 5A, telefoon
37	–
38	EPS, ABS
39	10A Airconditioning; 5A Relais van de voorruitverwarming.
40	10A Langsvergrendeling
41	10A Controle-eenheid van de aanhangwagen
42	5A Radio, controle van de opening van de garage deuren
43	5A Schakelaar van de achteruitrijverlichting
44	Verwarmde sproeiers; Verwarmingsregelaar van de stoel.
45	Reserve
46	Reserve
47	10A Automatische afstandsregeling; Radar sensor; Rechterschijnwerper module.
48	Controle-eenheid van de luchtvering 10A
49	Spiegels 5A, telefoon
50	5A Parktronic; Deactiveert ASR en ESP.
51	Transmissie 20A
52	Selector 5A
53	30A Relais van de voorruitverwarming
54	30A Elektrische remmen van de aanhangwagen; Relais van de voorruitverwarming.
55	20A Elektrische stuurkolom
56	40A ABS, ESP
57	40A Langsvergrendeling

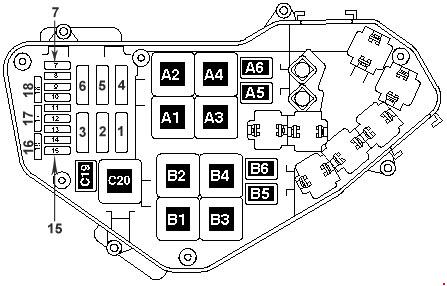

Montagekast onder de motorkap

De relais en de zekeringkast bevinden zich in de luchtinlaatkamer in de motorruimte.

Beschrijving

1	60A Controle-eenheid van de radiatorventilator, radiatorventilator
2	30A Controle-eenheid van de radiatorventilator, radiatorventilator
3	40A Secundaire luchtpomp
4	40A Secundaire luchtpomp
5	30A Ontstekingsspoel, zekeringen in relais en zekeringkast
6	30A Ontstekingsspoel
7	10A Cilinderinjector; Relais van de brandstofkoelpomp; 20A Ontstekingsspoel.
8	10A Cilinderinjector; 20A Ontstekingsspoel.
9	30A Motronic controle-eenheid; Motor controle-eenheid; Dieselinjectie controle-eenheid.
10	10A Hoge druk sensor; Luchtstroommeter; Airconditioning controle-eenheid; Relais van de dynamo aansluiting; Relais van de secundaire koelvloeistofpomp; Remassistent relais (3,2 l); Diagnostische brandstofsysteem pomp; Turbocharger controle-eenheid.
11	15A Niveau- en temperatuur sensor olie; Climatronic controle-eenheid; Elektroventiel van de demper; Turbocharger controle-eenheid; 10A Airconditioning controle-eenheid.
12	5A Relais van de secundaire luchtpomp; Relais van de elektrische brandstofpomp; 10A Elektromagnetische klep van de demper 1, regelaar; Controle-eenheid van de gloeibougies; 20A Thermostaat van de koelvloeistof, elektronisch geregeld door de motor; Hoge druk sensor; Relais van het koelvloeistofcircuit na het uitschakelen van de motor; Airconditioning controle-eenheid; Klepregelaar van de inlaatkleppen; Motor voor het variëren van de geometrie van het inlaatspruitstuk.
13	15A Brandstofdrukregelaar; Brandstofpomp.
14	15A Brandstofdrukregelaar; Brandstofpomp 10A Brandstofdosering klep;
15	Relais van de brandstofpomp 15A; Motronic controle-eenheid; Motor controle-eenheid.
16	10A Parallel relais van de accu; 30A Rempomp.
17	Lambdasensor 15A; Lambdasensor 30A.
18	7,5/15A Lambdasensor na de katalysator

Relais

A1	Controle-eenheid van de gloeibougies (475)
A2	Relais van de voeding van terminal 30 (109) / (219)
A4	Relais van de brandstofpomp (53)
A6	Relais van de brandstofkoelpomp (404)
A5	Extra relais van de koelvloeistofpomp (404)
A3	Controle-eenheid van de gloeibougies (475)
B6	Extra relais van de brandstofpomp (449)
B7	Niet gebruikt
B4	Laag vermogen verwarmingsrelais (100) Voedingsrelais 1 (100)
B3	Hoog vermogen verwarmingsrelais (100)
B1	Relais van de voeding van terminal 30 (219)
B2	Relais van de brandstofpomp (53)
C20	Relais van de voeding van terminal 50 (433)
C19	Relais van de brandstofoverdrukpomp (404)

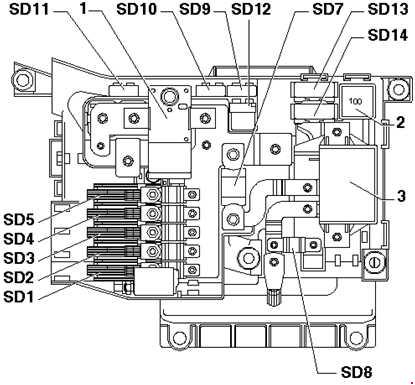

Zekeringkast onder de bestuurdersstoel

Gelegen op de batterijdeksel of in de nabijheid daarvan.

Beschrijving

1. Hoofdschakelaar van de accu
2. Terminal van het voedingsrelais 15 (100) / (433)
3. Tweede accu laad relais

SD1	150A Zekeringkast links
SD2	150A Zekeringkast rechts
SD3	60A Zekeringkast rechts
SD4	60A Verdeelblok, zekeringkast links
SD5	60A Terminal 15 relais
SD7	250A Parallel verbinding van de accu
SD8	Aansluiting 150A
SD9	5A Controle-eenheid van de voeding aan boord
SD10	10A Controle-eenheid van de voeding aan boord
SD11	5A Diagnostiek van de startkabel
SD12	Niet gebruikt
SD13	40A Elektrische motor van de hoogte regeling systeem
SD14	Niet gebruikt

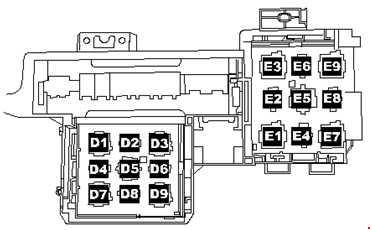

Relaiskast onder het dashboard

Gelegen onder het voorpaneel aan de linkerkant.

Beschrijving

D1	Servotronic controle-eenheid (476)
D2	Relais dichterbij (404)
D3	Relais van de hoogte regeling compressor (373)
D4	Relais van de aansluiting (404)
D5	Relais van de airconditioning (100)
D6	Relais van de frisse lucht ventilator, snelheid 2 (404) alleen met handmatige airconditioning
D7	Verwarmd relais van de achterruit (53)
D8	Relais van de circulatiepomp (404) VR6 alleen met hulpverwarming
D9	Relais van de dynamo aansluiting (53)
E1	Relais van de isolatie van de zonnepanelen (79)
E2	Relais van de ontgrendeling van het reservewiel (404)
E3	Relais van de verwarming van de voorruit links (53)
E 4	Relais van de circulatiepomp (404)
E5	Terminal van het voedingsrelais 2 (432) alleen V10 TDI
E6	Niet gebruikt
E7	Relais van de koplampreiniging (53)
E8	Relais van de restwarmte accu (404)
E9	Verwarmd relais van de voorruit, rechts (53)
