Volkswagen Polo III 6N2/1 (1994-2001) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Polo III 6N/6N2 (1994–2001), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Volkswagen Polo III 6N2 – schema van de zekeringkast

Productiejaar: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.

Zekering voor de sigarettenaansteker (voedingsaansluiting) in de Volkswagen Polo III 6N2 (1994-2001) is zekering 22 of 46, afhankelijk van het type zekeringkast.

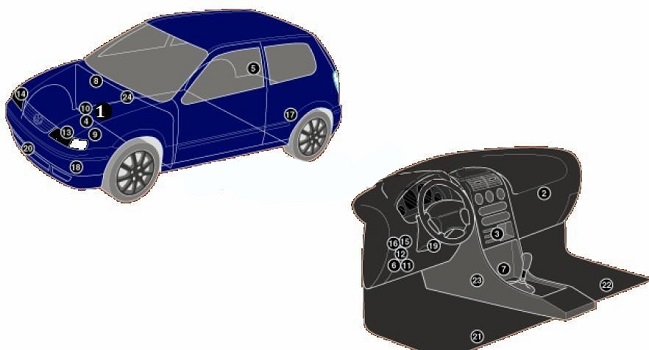

Locatie van de controle-eenheden

Beschrijving

1	Elektronische ABS-controle-eenheid
2	Weerstand van de motor van de verwarming en airconditioning – in het verwarmingsblok
3	Controle-eenheid van de airconditioning/radiateur
4	Batterij
5	Centrale vergrendelingsmodule – rechterzijde van de kofferbak
6	Diagnoseconnector (DLC) -> 08/99
7	Diagnoseconnector (DLC) -09/99> – achter de asbak
8	Elektronische motorcontrole-eenheid – op de resonator van het inlaatsysteem
9	Motorcontrole-eenheid van de koelventilator
10	Zekeringkast van de relais, motorcompartiment
11	Zekeringkast van de relais, dashboard 1
12	Zekeringkast van de relais, dashboard 2
13	Xenonkoplampcontroller (links)
14	Xenonkoplampcontroller (rechts)
15	Controle-eenheid van de gloeilampen – nabij de zekeringkast, relais van dashboard 2
16	Relais van de gloeilampen – nabij de zekeringkast, relais van dashboard 2
17	Controle-eenheid van de koplamphoek – linkerzijde van de kofferbak
18	Toeter – achter de bumper
19	Elektronische immobilizercontrole-eenheid
20	Buitentemperatuursensor
21	Controle-eenheid van de stoelverwarming van de bestuurder – onder de stoel
22	Controle-eenheid van de stoelverwarming van de passagier – onder de stoel
23	Elektronische SRS-controle-eenheid
24	Elektronische controle-eenheid van de versnellingsbak – op de resonator van het inlaatsysteem

Passagierscompartiment

Het bevindt zich onder het dashboard aan de bestuurderszijde en is bedekt met een bescherming.

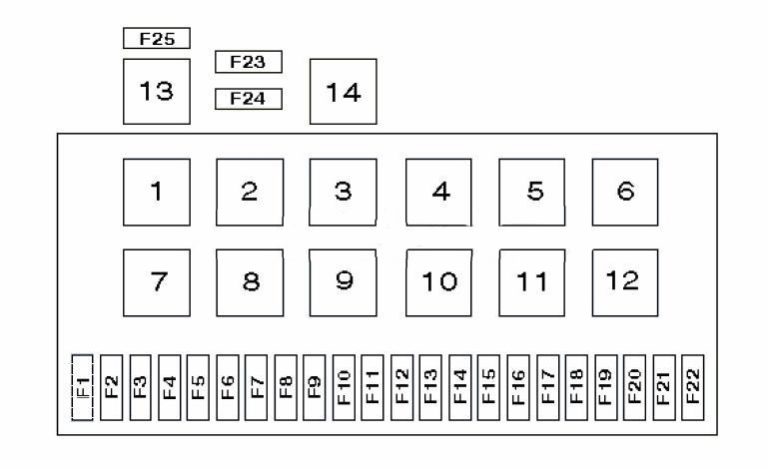

Type 1

Beschrijving

1	Relais van de elektromagnetische koppeling van de airconditioningcompressor
2	Relais van de achterruitenwisser
3
4	Relais van de extra ontstekingscircuits
5
6	Activeert het relais van de onderbrekingssignaal
7	Relais van de koplampwasinstallatie
8	Relais van de intermitterende werking van de ruitenwissers van de voorruit
9	Toeter voor de ingeschakelde verlichting aan de linkerzijde
10	Verbinding (achterlicht mistlamp)
11	Verbinding (toeter)
12	Relais van de brandstofpomp
13	Relais van de gloeilamp
14	Relais van de verwarming van het inlaatspruitstuk
F1	(10A) Linker koplamp – dimlichten; Hoekverstelling van de koplampen – links.
F2	(10A) Rechter koplamp – dimlichten; Hoekverstelling van de koplampen – rechts.
F3	(10A) Kentekenplaatverlichting
F4	(15A) Achterruitenwisser
F5	(15A) Voorruitwisser; Verwarming van de sproeikop van de voorruitwisser.
F6	(20A) Motor van de verwarmingventilator; Relais van de airconditioning.
F7	(10A) Voor- en achterlichten – rechts
F8	(10A) Voor- en achterlichten – links
F9	(20A) Verwarmde voorruit
F10	(15A) Achterlicht mistlamp
F11	(10A) Linker grootlicht
F12	(10A) Grootlicht – rechter koplamp
F13	(10A) Toeter
F14	(15A) Achteruitrijlichten; Zijspiegels.
F15	(10A) Elektrische uitrusting van de motor
F16	(15A) Dashboard
F17	(10A) Signaalverlichting
F18	(20A) Brandstofpomp; Zuurstofsensor.
F19	(30A) Relais van de koelventilatormotor
F20	(10A) Stoplichten
F21	(15A) Interieurverlichting; Centrale vergrendeling; Dashboard; Diagnoseconnector.
F22	(10A) Audiosysteem; Sigarettenaansteker.
F23	(30A) ABS
F24	(30A) ABS
F25	(50A) Gloeilampen

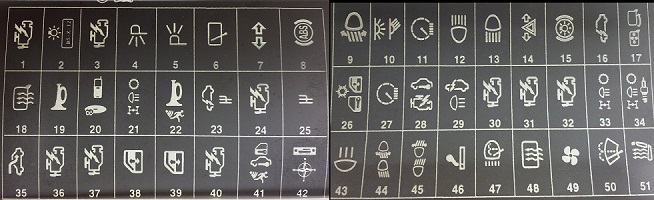

Type 2

Beschrijving

1	Verwarming van de zuurstofsensor 10A
2	Kentekenplaatlampje 5A
3	Brandstofinjector 10A
4	5A Linker zijlicht
5	5A Rechter zijlicht
6	15A Achterruitenwisser
7	Knipperlichten 7,5 A
8	5A ABS met EDL/ESP
9	Controle van de koplamphoek 5A
10	Interieurverlichting 7.5A; Verlichting van het dashboard; Verlichting van de make-upspiegel.
11	Diagnoseconnector 5A; Airconditioning.
12	10A Rechter koplamp
13	10A Linker koplamp
14	10A Waarschuwingslamp
15	10A Remlichten
16	5A Contactschakelaar, schakelaar
17	–
18	Verwarmde spiegels 5A
19	Signaal 15A
20	10A Telematica
21	5A Elektronische controle-eenheid van de versnellingsbak
22	Alarm systeem 15A
23	5A EGR; Luchtmassameter; Relais van de hulpverwarming; Relais van de gloeilamp.
24	Schakelaar van het koppelingspedaal 5A (Diesel)
25	5A Schakelaar van het niveau van de versnellingspook (automatische transmissie)
26	Airconditioning 7,5A; Centrale vergrendeling van de deuren; Elektrische ramen; Verwarmde elektrisch bediende spiegels; Navigatiesysteem
27	5A Dashboard
28	Apparaat van de snelheidsmeter sensor 5A; Automatische motorvergrendeling.
29	Achteruitrijlichten 7,5A; Verwarmde sproeiers voor de ruitenwissers; Hoekverstelling van de koplampen.
30	EGR-klep 5A
31	Motorcontrole 10A
32	5A Deactivering van de brandstofcontrole-eenheid (Diesel)
33	10A Elektronische controle-eenheid van de versnellingsbak
34	10A Ontstekingstransformator
35	Schuifdak 25A
36	Motorcontrole 15A
37	Motorcontrole 15A
38	Controllers van het elektrische raam 25A
39	Elektrisch raam 25A voor passagiers
40	Brandstofpomp 15A
41	15A Centrale vergrendeling; Alarm systeem
42	Radio 15A; Navigatie
43	15A Voor- en achtermistlampen
44	15A Versteller van de linker koplamp
45	15A Versteller van de rechter koplamp
46	Sigarettenaansteker 15A
47	Verwarming voor de koplampen 20A
48	Verwarmde voorruit 20A
49	25A Motor van de verwarmde ventilator
50	15A Ruitenwissers
51	15A Verwarmde stoelen

De relaiskast in deze versie bevindt zich achter de zekeringkast. Mogelijk bevinden zich daar:

1. Alarm relais
2. Relais van de voorruitwisser
3. Relais van de extra ontstekingscircuits
4. Relais van de brandstofpomp
5. Verwarmd spiegel relais

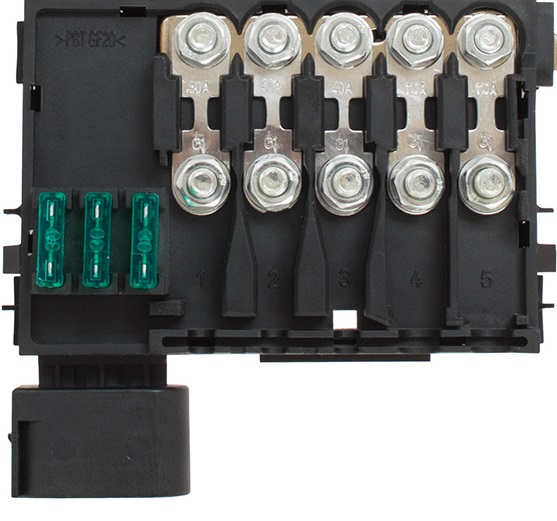

Motorcompartiment

Het bevindt zich in de batterijdeksel.

Beschrijving

1	(110A) Generator
2	(80A)
3	(50A) Gloeilampen
4	(50A) Diesel: Gloeilampen. (30A) Benzine: Verwarming van de airconditioning.
5	(30A) ABS/ESP-systeem
6	(30A) ABS/ESP-systeem
7	(30A) Motor van de koelventilator
8	(20A) Airconditioning/radiateur
9	(10A) Airconditioning/radiateur
