Opel Corsa E (2015-2016) – zekeringdoos

Opel Corsa E (2015) – schema van de zekeringkast

Productiejaar: 2015.

Sigarettenaansteker zekering (voedingsaansluiting) in de Opel Corsa E (2015) is de zekering 38 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Opel Corsa E – zekeringen – motorruimte

De zekeringkast bevindt zich aan de linkerkant van de motorruimte. Verwijder het deksel en til het omhoog tot het stopt. Verwijder het deksel recht omhoog.

Nr	Beschrijving
1	Trailer interface module
2	Buitenspiegel schakelaar
3	Batterij sensor
4	Chassis controle module
5	ABS
6	Linker dagrijverlichting
7	–
8	Versnellingsmodule
9	Carrosserie controle module
10	Verlichting niveau module; TPMS; Trailer.
11	Achterruitenwisser lamp
12	Ruitontwaseming
13	Rechter dagrijverlichting
14	Ontwasemingsspiegel
15	–
16	Chassis controle module; Pomp set.
17	Interne spiegel
18	Motor controle module
19	Brandstofpomp
20	–
21	Injectie spoel
22	–
23	Injectiesysteem
24	Wisser systeem
25	Verlichtingssysteem
26	Motor controle module
27	Verwarmingsklep
28	Motor controle module
29	Motor controle module
30	Motor controle module
31	Linker koplamp
32	Rechter hoofd koplamp
33	Motor controle module
34	Toeter
35	Koppeling
36	Voor mistlampen

Nr	Beschrijving
1	ABS pomp
2	Voorruitwissers aarde
3	Ventilator
4	Instrumentenpaneel
5	–
6	Diesel olie verwarming
7	Transmissie
8	Lage koelventilator
9	Hoge koelventilator
10	Koelventilator
11	Startmotor

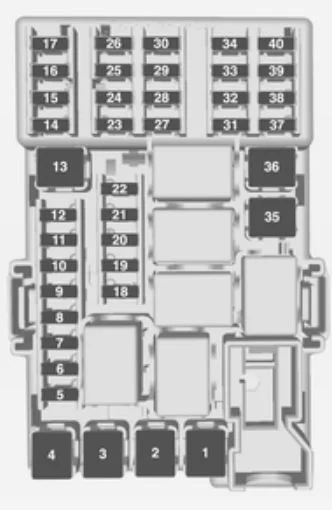

Zekeringkast van het dashboard

Voertuigen met stuur aan de linkerkant

De zekeringkast bevindt zich achter de lichtschakelaar op het dashboard. Houd de hendel vast en trek dan de lichtschakelaar naar beneden en buig deze.

Voertuigen met stuur aan de rechterkant

De zekeringkast bevindt zich achter het deksel in het dashboardkastje. Open het dashboardkastje, open het deksel en buig het.

Nr	Beschrijving
1	–
2	–
3	Elektrische ramen
4	Spanningsomvormer
5	Carrosserie controle module 1
6	Carrosserie controle module 2
7	Carrosserie controle module 3
8	Carrosserie controle module 4
9	Carrosserie controle module 5
10	Carrosserie controle module 6
11	Carrosserie controle module 7
12	Carrosserie controle module 8
13	–
14	Deursluiting
15	Airbagsysteem
16	Data verbinding
17	Ontsteking
18	Klimaatsysteem
19	Panoramadak
20	Parkeerhulp; Regen sensor; Voorkamera.
21	Remschakelaar
22	Audiosysteem
23	Display
24	–
25	Extra aansluiting
26	Instrumentenpaneel
27	Verwarming bestuurdersstoel
28	–
29	–
30	Dashboard; Verwarming stoel; FlexDock.
31	Toeter
32	Verwarming passagiersstoel
33	Verwarmd stuur
34	–
35	Bandreparatieset
36	–
37	Achterruitenwisser
38	Sigarettenaansteker
39	Elektrisch bediende ramen; Panoramadak; Automatische transmissie display.
40	–

Opel Corsa E (2016) – schema van de zekeringkast

Productiejaar: 2016.

Sigarettenaansteker zekering (voedingsaansluiting) in de Opel Corsa E (2016) is de zekering 38 in de zekeringkast.

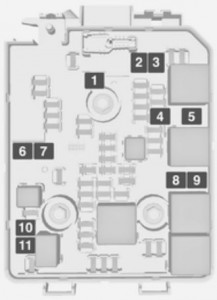

Zekeringkast in de motorruimte

De zekeringkast bevindt zich aan de linkerkant van de motorruimte. Verwijder het deksel en til het omhoog tot het stopt. Verwijder het deksel recht omhoog.

Nr	Beschrijving
1	Trailer interface module; Achterklep systeem.
2	–
3	Batterij sensor
4	Brandstofpomp van de chassis controle module
5	ABS
6	Linker dimlicht en dagrijverlichting; Linker en rechter xenon grootlicht dop.
7	–
8	Versnellingsmodule MTA; LPG controle module.
9	Spanning detectie van de carrosserie controle module.
10	Verlichting van de koplampen
11	Derde wisser
12	Verwarmde achterruit
13	Rechter dimlicht en dagrijverlichting.
14	Verwarmde buitenspiegel
15	–
16	Remhulp set
17	Ontsteking, handmatige voeding
18	Motor controle module
19	Brandstofpomp
20	–
21	Motor kleppen, motor sensoren
22	–
23	Injectiesysteem
24	Wisser systeem
25	–
26	Motor sensoren
27	Verwarmingsklep
28	Motor controle module
29	Motor controle module
30	Motor controle module
31	Linker grootlicht; Linker xenon dimlicht.
32	Rechter grootlicht; Rechter xenon dimlicht.
33	Motor controle module
34	Toeter
35	Airconditioning compressor koppeling
36	Voor mistlampen

Nr	Beschrijving
1	ABS pomp
2	Voorruit wisser
3	Ventilator
4	Instrumentenpaneel
5	–
6	Diesel verwarming
7	Zender
8	Lage koelventilator
9	Ventilator (max)
10	Koelventilator
11	Starten

Zekeringkast van het dashboard

Voertuigen met stuur aan de linkerkant

De zekeringkast bevindt zich achter de lichtschakelaar op het dashboard. Houd de hendel vast, trek dan de lichtschakelaar naar beneden en buig deze.

Voertuigen met stuur aan de rechterkant

De zekeringkast bevindt zich achter het deksel in het dashboardkastje. Open het dashboardkastje, open het deksel en buig het.

Nr	Beschrijving
1	–
2	–
3	Elektrische ramen
4	Spanningsomvormer
5	Carrosserie controle module 1
6	Carrosserie controle module 2
7	Carrosserie controle module 3
8	Carrosserie controle module 4
9	Carrosserie controle module 5
10	Carrosserie controle module 6
11	Carrosserie controle module 7
12	Carrosserie controle module 8
13	–
14	Deursluiting
15	Airbagsysteem
16	Data verbinding
17	Ontsteking
18	Klimaatsysteem
19	Panoramadak
20	Parkeerhulp; Regen sensor; Voorkamera.
21	Remschakelaar
22	Audiosysteem
23	Display
24	–
25	Extra aansluiting
26	Instrumentenpaneel
27	Verwarming bestuurdersstoel
28	–
29	–
30	Dashboard; Verwarming stoel; FlexDock.
31	Toeter
32	Verwarming passagiersstoel
33	Verwarmd stuur
34	–
35	Bandreparatieset
36	–
37	Achterruitenwisser
38	Sigarettenaansteker
39	Elektrisch bediende ramen; Panoramadak; Automatische transmissie display.
40	–
