Volkswagen Touareg (NF) (2010-2018) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Touareg (NF) (2010–2018), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Volkswagen Touareg NF – schema van de zekeringkast

Productiejaar: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Sigarettenaansteker zekering (voedingsaansluiting) in de Volkswagen Touareg NF is zekering 38 en 39 in de zekeringkast op het dashboard (rechterzijde).

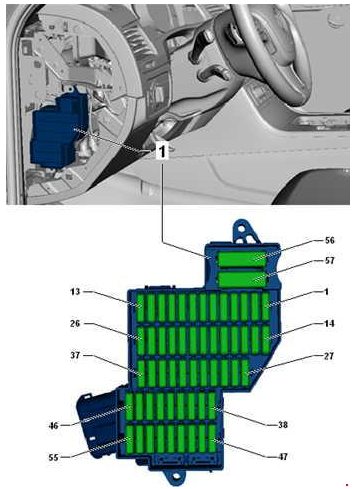

Box aan de linkerkant van het dashboard

Beschrijving

1 25A Verstelling van de bestuurdersstoel en ventilatie-eenheid
2 Verwarmingsunit 30A
3 Signaal 15/20A
4 Wissermotor 30A
5 30A Besturing van het schuifdak
6 15/30 Besturing van de rugleuningontgrendeling
7 15A Elektrische besturing van de stuurkolom
8 5/10A Besturing van de bandenspanningmonitor;

Besturing van de stuurkolom
9 5A Lichtschakelaar;

Regen sensor;

Voorste dakmodule;

Besturing van het bandenspanningmonitoringssysteem.
10 Besturing van het schuifdak 30A
11 10/15A Verwarming van het stuur;

Besturing van de stuurkolom.
12 Niet gebruikt
13 Niet gebruikt
14 30A Besturing van de boordvoeding
15 25/30A Besturing van de boordvoeding
16 30A Besturing van de bestuurdersdeur
17 5/10A Interne sensor;

Alarm sirene;

Schakelaar voor de motorkap.
18 30A Besturing van de boordvoeding
19 10A Besturing van de motor
20 30A Besturing van de boordvoeding;

Verwarming van de bestuurders- en passagiersstoel.
21 10A Relais van de restwarmte batterij
22 30A Besturing van de boordvoeding
23 7,5A Diagnosedeur;

Start- en aan/uit-schakelaar;

Diagnosetool interface;

Elektronische besturing;

Stuurkolom vergrendeling.
24 30A Relais voor de verwarming van de linkerzijde van de voorruit
25 30A Relais voor de verwarming van de rechterzijde van de voorruit
26 15A Ventilator 1 batterij
27 5A Besturing van de lage koelvloeistofniveau-indicator;

Relais van het koelvloeistofniveau;

Besturing van het batterijregelingssysteem.
28 5A Besturing van de elektrische actuator
29 5A Drukregelaar van de automatische transmissie koppeling
30 5A Besturing van de stuurbekrachtiging;

Elektrische pomp van de stuurbekrachtiging.
31 Niet gebruikt
32 15A Besturing van de airconditioningcompressor
33 30A Besturing van de linker achterdeuren
34 5A Besturing voor het openen van de motorkap/achterklep
35 7,5A Besturing voor het openen van de motorkap/achterklep
36 5A Schakelaar van de elektromechanische handrem
37 15A Batterij van ventilator 2
38 5A Besturing van de elektrische aandrijving, relais van de ventilator
39 30A Drukregelaar van de automatische transmissie koppeling
40 Relais van de ventilatorontgrendeling 30A
41 10A Besturing voor het batterijregelingssysteem
42 5A Electrochromatisch achteruitkijkspiegel
43 7,5A Linker koplamp, rechter koplamp, aanpassing van de koplamphoek
44 5A Besturing van de verwarming van de achterstoelen
45 5A Besturing van de beeldverwerking;

Inclinatie bewegingssensor;

Voorkamera voor rijhulpsystemen.
46 5A Besturing van de rijstrookwisselhulp
47 5A Besturing van de parkeerhulp;

Besturing van het openen van de garage deuren;

Diagnosetool interface;

Diagnose aansluiting.
48 10A Hoge druk sensor;

Luchtmassameter;

Besturing van de motor;

Relais van de startmotor;

Besturing van de motor.
49 7,5A Adaptieve cruise control besturing
50 5/30A Aansteker van de veiligheidsgordeltensioner van de bestuurder
51 5A Besturing van de lage koelvloeistofniveau-indicator;

Relais van het koelvloeistofniveau.
52 15A Motor van de achterruitenwisser
53 5A Besturing voor de adaptieve verlichting en controle van de koplamphoek;

Besturing van de stuurkolom;

Besturing van de boordvoeding.
54 15A Linker koplamp
55 5A Besturing van de lage koelvloeistofniveau-indicator;

Relais van het koelvloeistofniveau.
56 40A Controle van de hoogte van de relais van de compressor
57 Inlaatsventilator 40A

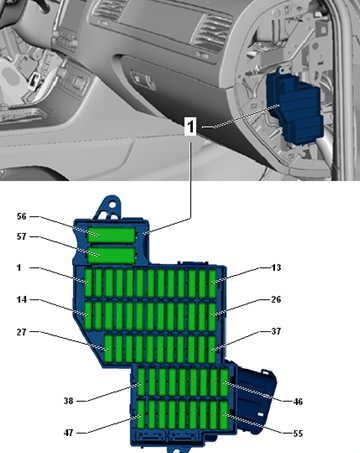

Box aan de rechterkant van het dashboard

Beschrijving

1 Niet gebruikt
2 15A Besturing voor het monitoren van de rijhoogte
3 10A Besturing van de differentieelvergrendeling tussen de wielen
4 30A Besturing van de differentieelvergrendeling tussen de wielen
5 15/25A Besturing van de aanhangerrijbeveiliging
6 15A Besturing van de aanhangerrijbeveiliging
7 15/25A Besturing van de aanhangerrijbeveiliging
8 15/25A Besturing van de aanhangerrijbeveiliging
9 30A Besturing van de rechter achterdeuren
10 Niet gebruikt
11 30A Besturing van de voorste passagiersdeuren
12 Niet gebruikt
13 15A Besturing van de aanhangerrijbeveiliging
14 10A Besturing van de airbags;

Besturing van de bezetting van de stoel.
15 10A Besturing van de zekeringkast
16 5A Besturing van de elektromechanische handrem;

Besturing van de rijhoogte;

Verwarmingsweerstand van de ruitenwisserdoppen;

ASR en ESP uitschakelknop;

ABS besturing;

Helling assistentieknop;

Knop van de elektromechanische handrem;

AUTO HOLD knop;

Spanningsstabilisator.
17 15A Rechter koplamp
18 30A Aansteker van de veiligheidsgordeltensioners 2, passagierszijde voor
19 5A Tiptronic schakelaar;

Multifunctionele schakelaar;

Besturing van de automatische transmissie.
20 25A Besturing van de voorstoelverstelling van de passagier, besturing van de bestuurders- en passagiersstoel
21 25A Besturing van de verwarming van de achterstoelen, achterpaneel en airconditioningdisplay
22 Niet gebruikt
23 25A Besturing van de achterklep
24 10A Besturing van de Climatronic, achterpaneel en airconditioningdisplay
25 5A Besturing van de externe camera;

Besturing van de achteruitrijcamera.
26 30A Relais van de achterruitenontvochtiger
27 5A Ontvangapparaat van het radiosignaal van de extra vloeistofverwarmer
28 5/20A Relais van de hydraulische pomp van de transmissie;

Besturing van de zekeringkast;

Besturing van de automatische transmissie (voor november 2012).
29 Besturing van ABS 30A
30 5A Tiptronic schakelaar
31 20 / 30A Centrale besturing voor het comfort systeem
32 30A Achterinlaatsventilator
33 30A Centrale besturing voor het comfort systeem
34 Niet gebruikt
35 5A Besturing van het voertuigvolgsysteem
36 30A Centrale besturing voor het comfort systeem
37 20A Besturing van de automatische transmissie;

Relais van de hydraulische pomp van de transmissie.
38 15A Aansteker;

12V aansluiting 2;

Besturing van de verwarming van de achterstoelen (voor augustus 2014).
39 15A Verdere 12V aansluitingen
40 Inverter 20/30A met aansluiting, 12 V – 230 V
41 10A Connector 2 voor het aansluiten van externe audioapparaten
42 5A Besturing van de aanhangerrijbeveiliging
43 10A Besturing van de differentieelvergrendeling tussen de wielen
44 5A Luchtvervuilingssensor
45 30A Spanningsstabilisator
46 30A Spanningsstabilisator
47 10A Besturing van het elektronische informatiesysteem
48 30A Besturing van het digitale audiosysteem
49 Niet gebruikt
50 TV tuner 5A;

Besturing van de elektronica van de mobiele telefoon;
51 Hoofdeenheid 20A
52 5A Besturing in de aansluiting van het dashboard -J285-
53 DVD-wisselaar 5A
54 5A Interface voor externe multimedia-apparaten -R215-
55 Niet gebruikt
56 Besturing van ABS 40A
57 40A Elektromechanische besturing van de handrem;

Besturing van de zekeringkast.

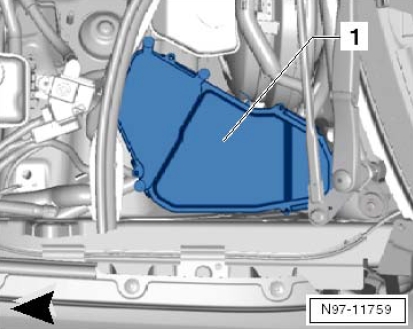

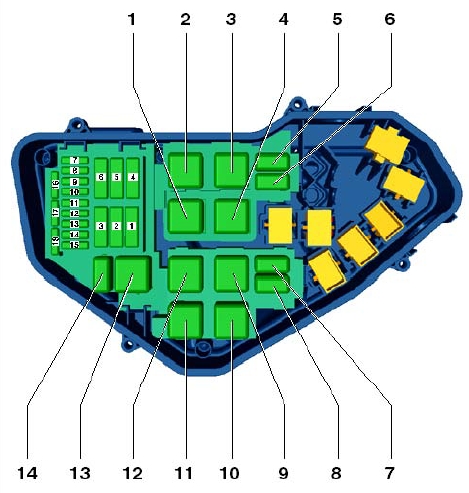

Box onder de motorkap

Bevindt zich in de aansluitkast in de motorruimte aan de linkerkant.

Beschrijving

1 40A Relais van de startmotor, startmotor
2 Niet gebruikt
3 40A Relais van de secundaire luchtpomp
4 30A Relais van de vacuümpomp
5 Niet gebruikt
6 Niet gebruikt
7 15A Brandstofdrukregelaar, brandstofdoseringklep, ontstekingsspoel
8 10A Pomp van de radiateur voor het recirculeren van uitlaatgassen
9 30A Besturing van de motor
10 10A Besturing van de radiateurventilator;

Besturing van de bougies;

Extra relais van de koelvloeistofpomp;

Remlichtschakelaar;

EGR radiateur omschakelklep;

Restrictieklep;

Kopcilinder koelvloeistofklep;

Olie drukregelklep;

Elektronische thermostaat voor het controleren van de koelvloeistof van de motor;

Inlaat van het inlaatspruitstuk.
11 5A Niveau- en temperatuur sensor van de olie
12 10A Relais van de extra koelvloeistofpomp;

Relais van de restwarmte batterij;

Circulatiepomp van de koelvloeistof.
13 25A Besturing van de brandstofpomp
14 15 / 30A Pomp van het reductiemiddel;

Module voor het schatten van het niveau van het reductiemiddel;

Besturing van de motor 2.
15 10/30A Relais van de voeding van terminal 30;

Besturing van de motor.
16 30A Besturing van het verwarmingssysteem van het reductiemiddel
17 15A Verwarming van de lambdasensor
18 Verwarmingselement van de lambdasensor 10A

Relais

  1. Besturing van de bougies (457)
  2. Relais van de voeding van de motor elektronica (645)
  3. Relais van de secundaire luchtpomp (100)
  4. Hoofd relais (614)
  5. gereserveerd
  6. Extra relais van de koelvloeistofpomp (404)
  7. gereserveerd
  8. gereserveerd
  9. Relais van de startmotor (100)
  10. Relais van de rembekrachtiger (100)
  11. Reservering
  12. gereserveerd
  13. Relais van de startmotor 2 (433)
  14. gereserveerd

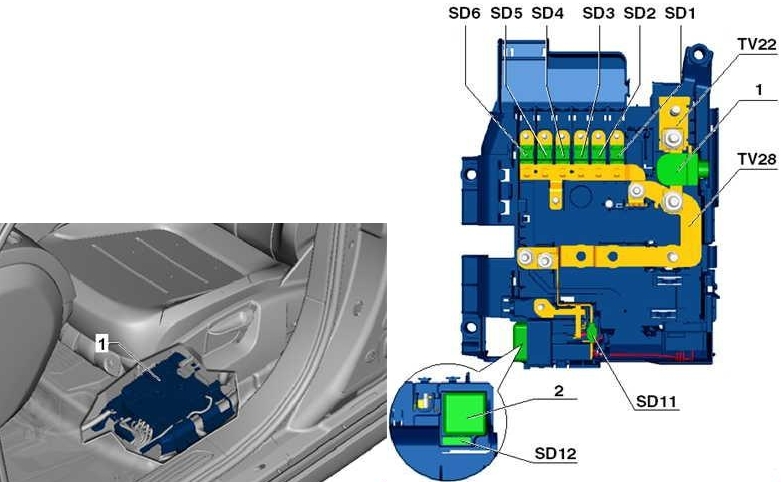

Box onder de bestuurdersstoel

Beschrijving

1 Zekeringkast 100A
2 50A Besturing voor het monitoren van de rijhoogte
3 Zekeringkast 100A
4 Zekeringkast 80A
5 Zekeringkast 40A
6 Relais van de aansluiting 50A, zekeringkast
7 Zekeringkast 60A, achterinlaatsventilator
8 Kabelconnector 60A, relais van de voeding van terminal 30
9 Zekeringkast 125A
10 60 / 150A Verwarmingselement van de extra luchtverwarmer;

Relais van de hydraulische pomp GB.
11 40A Terminal van de voeding relais 15
12 Diagnose 5A

Relaiskasten onder het dashboard

Beschrijving

  1. Zekeringkast en relais 1
  2. Zekeringkast en relais 2
  3. Besturing van de boordvoeding
  4. Centrale besturing van het comfort systeem
  5. Besturing van de parkeerhulp

Zekeringkast en relais 1

Beschrijving

E1 Verwarmd relais van de voorruit, links (643)
E2 Verwarmd relais van de voorruit, rechts (643);

Besturing van de lage koelvloeistofniveau waarschuwing schakelaar (422).
E3 Relais van de aansluiting (100)
E 4 Relais van de hydraulische pomp van de transmissie (644)
E5 Relais van de restwarmte batterij (404);

Relais van het koelvloeistofniveau (646).
E6 Relais van de ventilatorontgrendeling (449)

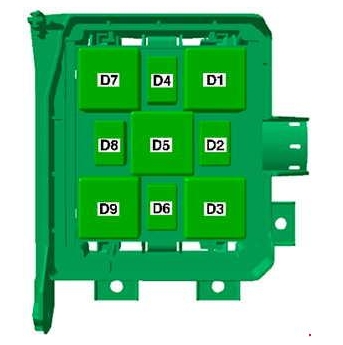

Zekeringkast en relais 2

Beschrijving

1 Relais van de compressor voor het monitoren van de rijhoogte (373)
2 Schakelaar van het koelvloeistofniveau (404);

Relais van de restwarmte batterij (646).
3 Verwarmd relais van de voorruit, links (645)
4 Relais van de claxon (395)
5 Relais van de hydraulische pomp van de transmissie – (100);

Relais van de aansluiting (644).
6 Relais van de hydraulische pomp van de transmissie (404);

Relais van de hydraulische pomp van de transmissie (646).
7 Verwarmd relais van de achterruit (643)
8 Relais van de ventilatorontgrendeling (646)
9 Besturing van de lage koelvloeistofniveau waarschuwing schakelaar (422);

Relais van de verwarming van de rechterzijde van de voorruit (645).
