Systeem van klimatisering; Diagnostiek OBDII aan boord.
15
6
Systeem van centrale vergrendeling
20
7
Systeem audio
15
8
Immo-beschermer; boordcomputer; schakelaar van de lichten
15
9
Versterker – systeem audio
30
10
Afstandsbediening van de centrale vergrendeling
10
11
Stoplichten
10
12
Systeem audio
30
13
Noodverlichting, voorlampen
15
14
Achterruit verwarmd en zijspiegels
40
15
Extra verlichting, lampjes voor open deuren, kofferruimte verlichting, gordel herinnering, handschoencompartiment verlichting, verlichting van de spiegel in de passagiersruimte
10
16
Voeding antenne, elektrische aansluiting voor trekhaak, accessoires
* Sommige van de genoemde apparaten / systemen zijn mogelijk alleen beschikbaar in bepaalde modellen. ** Dit is een automatische schakelaar die zich in de zekeringkast bevindt en meestal geen vervanging vereist.
De zekeringkast in het interieur bevindt zich onder het dashboard.
Volvo C70 mk2 – zekeringen – motorruimte
Zekering
Beschrijving
Amperages [A]
1
Koelventilator (radiateur)
50
2
Servostuur
80
3
Voeding voor de zekeringkast in het interieur
60
4
Voeding voor de zekeringkast in het interieur
60
5
Klimaatregeling, extra PTC verwarming *
80
6
Ontstekingslamp (diesel)
70
7
ABS pomp
30
8
ABS kleppen
20
9
Motorfuncties
30
10
Ventilator
40
11
Voorlampen, elektrisch dak, afsluitbare compartimenten voor ski’s
20
12
Voeding voor de verwarmde achterruit
30
13
Relais van de startmotor
30
14
Locatie
Functie
Amperages [A]
1
Kofferdeksel vergrendeling
10
2
Achter mistlamp / lampje
10
3
Centrale vergrendeling
10
4
Immo-beschermer, ABS, versnellingsslot
10
5
Klimatiseringssystemen, OBDII diagnose
15
6
Centrale vergrendeling
20
7
Audio systeem
15
8
Immo-beschermer, boordcomputer, lichtschakelaar
15
9
Versterker – audio systeem
30
10
Afstandsbediening centrale vergrendeling
10
11
Stoplichten
10
12
Audio systeem
30
13
Noodverlichting, voorlampen
15
14
Achterruit verwarmd en zijspiegels
40
15
Extra verlichting, lampjes voor open deuren, kofferruimte verlichting, gordel herinnering, handschoencompartiment verlichting, verlichting van de spiegel in de passagiersruimte
10
16
Voeding antenne, elektrische aansluiting voor trekhaak, accessoires
* Sommige van de genoemde apparaten / systemen zijn mogelijk alleen beschikbaar in bepaalde modellen. ** Dit is een automatische schakelaar die zich in de zekeringkast bevindt en meestal geen vervanging vereist.
Volvo C70 (2003 – 2005) – schema van de zekeringkast
Productiejaar: 2003, 2004, 2005.
Sigarettenaansteker (voedingsaansluiting) in de Volvo C70 (2003-2005) is de zekering 30 in de zekeringkast.
Brandstofpomp, brandstofinjectoren, motor controle module
15
13
Ontstekingssysteem
15
14
Emissiesysteem
20
Zekeringen (extra zekeringkast)
Volvo C70 – zekeringen – extra kast
Nummer
Beschrijving
Ampère [A]
1
Elektroventiel schakelaar kofferdeksel
10
2)
Licht achter mistlamp, aansluitingen trekhaak
10
3)
Systeem van centrale vergrendeling
10
4
Immo-beschermer; ABS; Shiftlock.
10
5
Systeem van klimatisering; Diagnostiek OBDII aan boord.
15
6
Systeem van centrale vergrendeling
20
7
Systeem audio
15
8
Immo-beschermer; boordcomputer; schakelaar van de lichten
15
9
Versterker – systeem audio
30
10
Afstandsbediening van de centrale vergrendeling
10
11
Stoplichten
10
12
Systeem audio
30
13
Noodverlichting, voorlampen
15
14
Achterruit verwarmd en zijspiegels
40
15
Extra verlichting, lampjes voor open deuren, kofferruimte verlichting, gordel herinnering, handschoencompartiment verlichting, verlichting van de spiegel in de passagiersruimte
10
16
Voeding antenne, elektrische aansluiting voor trekhaak, accessoires
* Sommige van de genoemde apparaten / systemen zijn mogelijk alleen beschikbaar in bepaalde modellen. ** Dit is een automatische schakelaar die zich in de zekeringkast bevindt en meestal geen vervanging vereist.
Volvo C70 mk2 (2006-2008) – schema van de zekeringkast
Productiejaar: 2006, 2007, 2008.
Sigarettenaansteker (voedingsaansluiting) in de Volvo C70 (2006-2008) is de zekering 45 in de zekeringkast in het interieur.

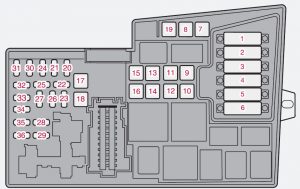

Zekeringkast in de motorruimte
Volvo C70 mk2 – zekeringen – motorruimte
Zekering
Beschrijving
Amperages [A]
1
Koelventilator (radiateur)
50
2
Servostuur
80
3
Voeding voor de zekeringkast in het interieur
60
4
Voeding voor de zekeringkast in het interieur
60
5
Niet in gebruik
–
6
Niet in gebruik
–
7
ABS pomp
30
8
ABS kleppen
20
9
Motorfuncties
30
10
Klimatisering ventilator
40
11
Verlichting van de koplampen, elektrisch dak, afsluitbare compartimenten
20
12
Voeding voor de verwarmde achterruit
30
13
Relais van de startmotor
30
14
Trekhaak connector
40
15
Verstelbare tafel
30
16
Voeding voor het audiosysteem
40
17
Ruitenwissers
30
18
Voeding voor de zekeringkast in het interieur
40
19
Niet in gebruik
–
20
Toeter
15
21
Niet in gebruik
20
22
Subwoofer
25
23
Motor controle module ECM (benzine 5 cilinders), transmissie (TCM)
10
24
Niet in gebruik
20
25
Niet in gebruik
–
26
Contact sleutel
15
27
Airconditioningcompressor
10
28
Niet in gebruik
–
29
Voor mistlampen (optie)
15
30
Niet in gebruik
3
31
Niet in gebruik
–
32
Brandstofinjectoren
10
33
Verwarmde lambda sonde, vacuümpomp
20
34
Ontstekingsspoelen, druk sensor van de klimatisering
10
35
Motor sensor kleppen, relais van de airconditioning, PTC olieval, koolfilter, luchtstroomsensor
15
36
Motor controle module (ECM), gasklep sensor
10
Zekeringkast in het interieur
De zekeringkast in het interieur bevindt zich onder het dashboard.
Volvo C70 mk2 – zekeringen – interieur
Zekering
Beschrijving
Amperages [A]
37
Niet in gebruik
–
38
Niet in gebruik
–
39
Niet in gebruik
–
40
Niet in gebruik
–
41
Niet in gebruik
–
42
Niet in gebruik
–
43
Audio systeem, Volvo navigatiesysteem (optie)
15
44
Extra beperking systeem (SRS), motor controle module
10
45
12 V aansluiting in het interieur
15
46
Verlichting – dashboard, dashboard en voetenruimte
5
47
Interne verlichting
5
48
Voorruitwisser
15
49
Extra beperking systeem (SRS), passagiersgewicht sensor (OWS)
10
50
Niet in gebruik
–
51
Relais van de brandstoffilter
10
52
Transmissie controle module (TCM), ABS
5
53
Servostuur
10
54
Parkeerhulp (optie), Bi-Xenon? (optie)
10
55
Niet in gebruik
–
56
Afstandsbediening van het Volvo navigatiesysteem (optie), sirene controle module
De zekeringkast in het interieur bevindt zich onder het dashboard.
Volvo C70 mk2 – zekeringen – motorruimte
Zekering
Beschrijving
Amperages [A]
1
Koelventilator (radiateur)
50
2
Servostuur
80
3
Voeding voor de zekeringkast in het interieur
60
4
Voeding voor de zekeringkast in het interieur
60
5
Klimaatregeling, extra PTC verwarming *
80
6
Ontstekingslamp (diesel)
70
7
ABS pomp
30
8
ABS kleppen
20
9
Motorfuncties
30
10
Ventilator
40
11
Voorlampen, elektrisch dak, afsluitbare compartimenten voor ski’s
20
12
Voeding voor de verwarmde achterruit
30
13
Relais van de startmotor
30
14
Locatie
Beschrijving
Amperages [A]
1
Elektroventiel schakelaar kofferdeksel
10
2
Achter mistlamp, trekhaak aansluitingen
10
3
Centrale vergrendeling
10
4
Immo-beschermer, ABS, versnellingsslot
10
5
Klimatiseringssystemen, OBDII diagnose
15
6
Centrale vergrendeling
20
7
Audio systeem
15
8
Immo-beschermer, boordcomputer, lichtschakelaar
15
9
Versterker – audio systeem
30
10
Afstandsbediening centrale vergrendeling
10
11
Stoplichten
10
12
Audio systeem
30
13
Noodverlichting, voorlampen, afstandsbediening centrale vergrendeling
15
14
Achterruit verwarmd en zijspiegels
40
15
Extra verlichting, lampjes voor open deuren, kofferruimte verlichting, gordel herinnering, handschoencompartiment verlichting, verlichting van de spiegel in de passagiersruimte
10
16
Voeding antenne, elektrische aansluiting voor trekhaak, accessoires
* Sommige van de genoemde apparaten / systemen zijn mogelijk alleen beschikbaar in bepaalde modellen. ** Dit is een automatische schakelaar die zich in de zekeringkast bevindt en meestal geen vervanging vereist.
Volvo C70 (2002) – schema van de zekeringkast
Productiejaar: 2002.
Sigarettenaansteker (voedingsaansluiting) in de Volvo C70 (2002) is de zekering 30 in de zekeringkast (extra).
Relais / hoofd zekeringkast
De zekeringkast bevindt zich in de motorruimte.
Volvo C70 – zekeringen – hoofd zekeringkast
Relais
Locatie
Beschrijving
15
Elektrische koelventilator
16
–
17
Startmotor
18
Klimatisering
Zekeringen in het relais / hoofd zekeringkast (hoofd zekeringen van het systeem)
Locatie
Beschrijving
Amperages [A]
1
Elektrische koelventilator
60
2
Zekeringen in de extra zekeringkast
50
3
Startmotor
50
4
ABS
50
5
Koplampen
50
6
Zekeringen in de extra zekeringkast
60
7
Zekeringen in de extra zekeringkast
50
8
Controlemodules – motor / automatische transmissie
60
9
Elektrische ramen links / rechts **
60
10
Contact sleutel, Controlemodules – motor / automatische transmissie
10
11
Klimatisering relais, brandstofsysteem
15
12
Brandstofpomp, brandstofinjectoren, motor controle module
15
13
Ontstekingssysteem
15
14
Emissiesysteem
20
* Sommige van de apparaten / systemen zijn mogelijk alleen beschikbaar in bepaalde modellen. ** Geldt alleen voor C70 Convertible.
Zekeringen (extra zekeringkast)
Volvo C70 – zekeringen – extra kast
Locatie
Functie
Amperages [A]
1
Kofferdeksel vergrendeling
10
2
Achter mistlamp / lampje
10
3
Centrale vergrendeling
10
4
Immo-beschermer, ABS, versnellingsslot
10
5
Klimatiseringssystemen, OBDII diagnose
15
6
Centrale vergrendeling
20
7
Audio systeem
15
8
Immo-beschermer, boordcomputer, lichtschakelaar
15
9
Versterker – audio systeem
30
10
Afstandsbediening centrale vergrendeling
10
11
Stoplichten
10
12
Audio systeem
30
13
Noodverlichting, voorlampen
15
14
Achterruit verwarmd en zijspiegels
40
15
Extra verlichting, lampjes voor open deuren, kofferruimte verlichting, gordel herinnering, handschoencompartiment verlichting, verlichting van de spiegel in de passagiersruimte
10
16
Voeding antenne, elektrische aansluiting voor trekhaak, accessoires
* Sommige van de genoemde apparaten / systemen zijn mogelijk alleen beschikbaar in bepaalde modellen. ** Dit is een automatische schakelaar die zich in de zekeringkast bevindt en meestal geen vervanging vereist.
Volvo C70 (2003 – 2005) – schema van de zekeringkast
Productiejaar: 2003, 2004, 2005.
Sigarettenaansteker (voedingsaansluiting) in de Volvo C70 (2003-2005) is de zekering 30 in de zekeringkast.
Brandstofpomp, brandstofinjectoren, motor controle module
15
13
Ontstekingssysteem
15
14
Emissiesysteem
20
Zekeringen (extra zekeringkast)
Volvo C70 – zekeringen – extra kast
Nummer
Beschrijving
Ampère [A]
1
Elektroventiel schakelaar kofferdeksel
10
2)
Licht achter mistlamp, aansluitingen trekhaak
10
3)
Systeem van centrale vergrendeling
10
4
Immo-beschermer; ABS; Shiftlock.
10
5
Systeem van klimatisering; Diagnostiek OBDII aan boord.
15
6
Systeem van centrale vergrendeling
20
7
Systeem audio
15
8
Immo-beschermer; boordcomputer; schakelaar van de lichten
15
9
Versterker – systeem audio
30
10
Afstandsbediening van de centrale vergrendeling
10
11
Stoplichten
10
12
Systeem audio
30
13
Noodverlichting, voorlampen
15
14
Achterruit verwarmd en zijspiegels
40
15
Extra verlichting, lampjes voor open deuren, kofferruimte verlichting, gordel herinnering, handschoencompartiment verlichting, verlichting van de spiegel in de passagiersruimte
10
16
Voeding antenne, elektrische aansluiting voor trekhaak, accessoires
* Sommige van de genoemde apparaten / systemen zijn mogelijk alleen beschikbaar in bepaalde modellen. ** Dit is een automatische schakelaar die zich in de zekeringkast bevindt en meestal geen vervanging vereist.
Volvo C70 mk2 (2006-2008) – schema van de zekeringkast
Productiejaar: 2006, 2007, 2008.
Sigarettenaansteker (voedingsaansluiting) in de Volvo C70 (2006-2008) is de zekering 45 in de zekeringkast in het interieur.
Zekeringkast in de motorruimte
Volvo C70 mk2 – zekeringen – motorruimte
Zekering
Beschrijving
Amperages [A]
1
Koelventilator (radiateur)
50
2
Servostuur
80
3
Voeding voor de zekeringkast in het interieur
60
4
Voeding voor de zekeringkast in het interieur
60
5
Niet in gebruik
–
6
Niet in gebruik
–
7
ABS pomp
30
8
ABS kleppen
20
9
Motorfuncties
30
10
Klimatisering ventilator
40
11
Verlichting van de koplampen, elektrisch dak, afsluitbare compartimenten
20
12
Voeding voor de verwarmde achterruit
30
13
Relais van de startmotor
30
14
Trekhaak connector
40
15
Verstelbare tafel
30
16
Voeding voor het audiosysteem
40
17
Ruitenwissers
30
18
Voeding voor de zekeringkast in het interieur
40
19
Niet in gebruik
–
20
Toeter
15
21
Niet in gebruik
20
22
Subwoofer
25
23
Motor controle module ECM (benzine 5 cilinders), transmissie (TCM)
10
24
Niet in gebruik
20
25
Niet in gebruik
–
26
Contact sleutel
15
27
Airconditioningcompressor
10
28
Niet in gebruik
–
29
Voor mistlampen (optie)
15
30
Niet in gebruik
3
31
Niet in gebruik
–
32
Brandstofinjectoren
10
33
Verwarmde lambda sonde, vacuümpomp
20
34
Ontstekingsspoelen, druk sensor van de klimatisering
10
35
Motor sensor kleppen, relais van de airconditioning, PTC olieval, koolfilter, luchtstroomsensor
15
36
Motor controle module (ECM), gasklep sensor
10
Zekeringkast in het interieur
De zekeringkast in het interieur bevindt zich onder het dashboard.
Volvo C70 mk2 – zekeringen – interieur
Zekering
Beschrijving
Amperages [A]
37
Niet in gebruik
–
38
Niet in gebruik
–
39
Niet in gebruik
–
40
Niet in gebruik
–
41
Niet in gebruik
–
42
Niet in gebruik
–
43
Audio systeem, Volvo navigatiesysteem (optie)
15
44
Extra beperking systeem (SRS), motor controle module
10
45
12 V aansluiting in het interieur
15
46
Verlichting – dashboard, dashboard en voetenruimte
5
47
Interne verlichting
5
48
Voorruitwisser
15
49
Extra beperking systeem (SRS), passagiersgewicht sensor (OWS)
10
50
Niet in gebruik
–
51
Relais van de brandstoffilter
10
52
Transmissie controle module (TCM), ABS
5
53
Servostuur
10
54
Parkeerhulp (optie), Bi-Xenon? (optie)
10
55
Niet in gebruik
–
56
Afstandsbediening van het Volvo navigatiesysteem (optie), sirene controle module
De zekeringkast in het interieur bevindt zich onder het dashboard.
Volvo C70 mk2 – zekeringen – motorruimte
Zekering
Beschrijving
Amperages [A]
1
Koelventilator (radiateur)
50
2
Servostuur
80
3
Voeding voor de zekeringkast in het interieur
60
4
Voeding voor de zekeringkast in het interieur
60
5
Klimaatregeling, extra PTC verwarming *
80
6
Ontstekingslamp (diesel)
70
7
ABS pomp
30
8
ABS kleppen
20
9
Motorfuncties
30
10
Ventilator
40
11
Voorlampen, elektrisch dak, afsluitbare compartimenten voor ski’s
20
12
Voeding voor de verwarmde achterruit
30
13
Relais van de startmotor
30
14
Volvo C70 (1998-1999) – schema van de zekeringkast
Productiejaar: 1998, 1999.
Sigarettenaansteker (voedingsaansluiting) in de Volvo C70 (1998-1999) is de zekering 11C/30 in de zekeringkast van de motorruimte.
Centrale elektrische eenheid
Volvo C70 – schema van de zekeringkast – centrale elektrische eenheid
Nr
Beschrijving
Amperages [A]
11C / 1
–
–
11C / 2
Centrale vergrendeling,
alarmmodule,
AW 50-42 modus schakelaar,
RTI controlemodule
10
11C / 3
ABS controlemodule
10
11C / 4
Immo-beschermer
10
11C / 5
Klimatisering,
gegevensinterface connector (DLC)
15
11C / 6
Centrale vergrendelingsmodule,
alarm,
alarm sirene,
bewegingssensor (S70/V70)
20
11C / 7
Radio,
Versterker
15
11C / 8
Immo-beschermer,
instrumentenpaneel aangesloten,
lichtschakelaar
15
11C / 9
Achterstoelen verwarmd (S70/V70),
Versterker (C70)
20
11C / 10
Contact sleutel
15
11C / 11
Stoplamp (rem)
10
11C / 12
Koelvloeistof verwarming (Diesel),
Versterker (C70)
20
11C / 13
richtingaanwijzers,
Noodknipperlicht,
knipperlicht van de reflectoren,
centrale vergrendeling van de controle module,
alarm,
afstandsbediening centrale vergrendeling,
alarm,
Glasbreuk sensor
15
11C / 14
Achterruit verwarmd,
Verwarmde zijspiegels
30
11C / 15
Verlichting van de voetenruimte,
Verlichting van het dashboard,
extra verlichting van de beenruimte,
lampen voor open deuren,
verlichting van de bagageruimte,
veiligheidsgordel herinnering,
RTI controlemodule,
RTI CD-speler,
RTI display
10
11C / 16
Voeding antenne,
CD-speler,
trekhaak aansluiting (S70/V70),
accessoires,
trekhaak (C70)
30
11C / 17
Voor mistlampen
20
11C / 18
Sleutel herinnering,
centrale vergrendeling,
alarm van de controle module
10
11C / 19
Linker dimlicht,
Accessoire
15
11C / 20
Rechter dimlicht,
lampje dimlicht
15
11C / 21
Linker grootlicht
15
11C / 22
Rechter grootlicht
15
11C / 23
Parkeerlampen,
achterlamp,
kentekenverlichting
10
11C / 24
Parkeerlampen,
achterlamp,
lampje voor lamp defect
10
11C / 25
Achter mistlamp,
lampje voor achter mistlamp
10
11C / 26
Lichtschakelaar
15
11C / 27
Achteruitrijlamp (achteruit),
richtingaanwijzer
15
11C / 28
Verwarmde stoelen,
Achterstoelen verwarmd (S70 / V70)
25
11C / 29
Groep 15 (15/4):
Verwarmde zijspiegels, veiligheidsgordel herinnering, cruise control,
lamp defect sensor,
alarm sirene,
versnellingsslot,
uitlaatgas temperatuur sensor,
koelvloeistof verwarming (Diesel),
trekhaak (C70)
10
11C / 30
Sigarettenaansteker/voedingsaansluiting 12V,
RTI controlemodule,
RTI CD-speler, RTI display
15
11C / 31
Klimatisering controle
25
11C / 32
Radio / versterker
10
11C / 33
Groep X (15/8):
Stralingsbreedte regeling, ruitenwisser / achterruitenwisser
15
11C / 34
Toeter,
Voorruitwisser/ruitenwisser,
Reflectorwisser,
Toeter
25
11C / 35
Verlichting van de indicatoren en het bedieningspaneel,
asbak verlichting,
elektrisch dak,
achteruitkijkspiegel (C70)
10
11C / 36
Sigarettenaansteker / 12 V achterste aansluiting,
elektrische stoelen
15
Nummer
Beschrijving
11C / 37
Elektrische ramen,
elektrisch dak,
elektrische zijspiegels (niet CONV),
elektrisch inklapbare zijspiegels (niet CONV),
achterontvochtiging en
verhitte elektrische zijspiegels (niet CONV)
11C / 38
Elektrische ramen (C70)
11C / 39
Elektrische stoelen (LH)
11C / 40
Elektrische stoelen (AH)
11C / 41
Aandrijver – cabrio dak (CONV)
11C / 42
Cabrio dak (CONV)
Relais
Locatie
Beschrijving
15
Elektrische koelventilator
16
–
17
Startmotor
18
Klimatisering
Zekeringkast / relais van de motorruimte
Volvo C70 – schema van de zekeringkast – relais / zekeringkast van de motorruimte
Nummer
Beschrijving
[A]
11A / 1
Koelventilator motor (FC)
60
11A / 2
Zekeringen 11 C / 26 · 29
via overbelast relais 151_t
Zekeringen 11 C / 33-37
via overbelast relais X
50
11A / 3
Starten, brandstofinjectiepomp
secundaire lucht (PAIR),
diesel olie verwarming
koelvloeistof stekker
50
11A / 4
ABS controlemodule
50
11A / 5
Hoofd relais van de reflector
met lamp defect sensor
50
11A / 6
Zekeringen 11 C / 5-10
60
11A / 7
Zekeringen 11 C / 11-17 en
zekeringen 11C / 39-40
50
11A / 8
Zekering 11 B / 1,
zekeringen 11B / 2-5 via
brandstofinjectie systeem hoofd relais
60
11A / 9
Gloeilampen 1-5 via
gloeilamp relais
(dieselmotoren)
80
11B / 1
Contact sleutel, motor controle module (ECM),
AW 50-42 controle module,
hoofd relais van het brandstofinjectiesysteem
(Motronic 4.3 / 4.4)
10
11B / 2
Motor controle module (ECM),
injectoren,
minimale lucht controleklep (IAC),
massastroom sensor (MAF),
brandstofinjectiepomp (diesel),
injectie distributieklep (diesel)
10
11B / 3
Brandstofpomp (FP),
ontstekingsmodule (IDM) en ontstekingsspoel,
gloeilamp relais (Diesel),
Koelvloeistof gloeilampen (Diesel),
Turbo controleklep (TC) (Diesel),
EGR converter (Diesel),
Verwarming van de lucht voor injectie via PTC weerstand
(Diesel)
20 (15 Diesel)
11B / 4
AW 50-42 controle module
10
11B / 5
Klimatisering relais (A/C),
voorverwarmde zuurstofsensor (H02S),
achterste voorverwarmde zuurstofsensor,
tank ontluchtingsklep (CP),
secundaire lucht injectiesysteem
elektromagnetische klep (PAIR),
verdamper klep voor brandstofdamp EVAP,
secundaire lucht pomp relais
injectiesysteem (PAIR),
turbo controleklep (TC),
PTC weerstand verwarming lucht
10
Volvo C70 (2001) – schema van de zekeringkast
Productiejaar: 2001.
Sigarettenaansteker (voedingsaansluiting) in de Volvo XC90 (2003) is de zekering 30 in de zekeringkast (extra).
Relais / hoofd zekeringkast
De zekeringkast bevindt zich in de motorruimte.
Volvo C70 – zekeringen – hoofd zekeringkast
Relais
Locatie
Beschrijving
15
Elektrische koelventilator
16
–
17
Startmotor
18
Klimatisering
Zekeringen in het relais / hoofd zekeringkast (hoofd zekeringen van het systeem)
Locatie
Beschrijving
Amperages [A]
1
Elektrische koelventilator
60
2
Zekeringen in de extra zekeringkast
50
3
Startmotor
50
4
ABS, STC
50
5
Koplampen
50
6
Zekeringen in de extra zekeringkast
60
7
Zekeringen in de extra zekeringkast
50
8
Controlemodules – motor / automatische transmissie
60
9
–
–
10
Contact sleutel, Controlemodules – motor / automatische transmissie
10
11
Klimatisering relais, brandstofsysteem
15
12
Brandstofpomp, brandstofinjectoren, motor controle module
15
13
Ontstekingssysteem
15
14
Emissiesysteem
20
Zekeringen (extra zekeringkast)
Volvo C70 – zekeringen – extra kast
Locatie
Beschrijving
Amperages [A]
1
Elektroventiel schakelaar kofferdeksel
10
2
Achter mistlamp, trekhaak aansluitingen
10
3
Centrale vergrendeling
10
4
Immo-beschermer, ABS, versnellingsslot
10
5
Klimatiseringssystemen, OBDII diagnose
15
6
Centrale vergrendeling
20
7
Audio systeem
15
8
Immo-beschermer, boordcomputer, lichtschakelaar
15
9
Versterker – audio systeem
30
10
Afstandsbediening centrale vergrendeling
10
11
Stoplichten
10
12
Audio systeem
30
13
Noodverlichting, voorlampen, afstandsbediening centrale vergrendeling
15
14
Achterruit verwarmd en zijspiegels
40
15
Extra verlichting, lampjes voor open deuren, kofferruimte verlichting, gordel herinnering, handschoencompartiment verlichting, verlichting van de spiegel in de passagiersruimte
10
16
Voeding antenne, elektrische aansluiting voor trekhaak, accessoires
* Sommige van de genoemde apparaten / systemen zijn mogelijk alleen beschikbaar in bepaalde modellen. ** Dit is een automatische schakelaar die zich in de zekeringkast bevindt en meestal geen vervanging vereist.
Volvo C70 (2002) – schema van de zekeringkast
Productiejaar: 2002.
Sigarettenaansteker (voedingsaansluiting) in de Volvo C70 (2002) is de zekering 30 in de zekeringkast (extra).
Relais / hoofd zekeringkast
De zekeringkast bevindt zich in de motorruimte.
Volvo C70 – zekeringen – hoofd zekeringkast
Relais
Locatie
Beschrijving
15
Elektrische koelventilator
16
–
17
Startmotor
18
Klimatisering
Zekeringen in het relais / hoofd zekeringkast (hoofd zekeringen van het systeem)
Locatie
Beschrijving
Amperages [A]
1
Elektrische koelventilator
60
2
Zekeringen in de extra zekeringkast
50
3
Startmotor
50
4
ABS
50
5
Koplampen
50
6
Zekeringen in de extra zekeringkast
60
7
Zekeringen in de extra zekeringkast
50
8
Controlemodules – motor / automatische transmissie
60
9
Elektrische ramen links / rechts **
60
10
Contact sleutel, Controlemodules – motor / automatische transmissie
10
11
Klimatisering relais, brandstofsysteem
15
12
Brandstofpomp, brandstofinjectoren, motor controle module
15
13
Ontstekingssysteem
15
14
Emissiesysteem
20
* Sommige van de apparaten / systemen zijn mogelijk alleen beschikbaar in bepaalde modellen. ** Geldt alleen voor C70 Convertible.
Zekeringen (extra zekeringkast)
Volvo C70 – zekeringen – extra kast
Locatie
Functie
Amperages [A]
1
Kofferdeksel vergrendeling
10
2
Achter mistlamp / lampje
10
3
Centrale vergrendeling
10
4
Immo-beschermer, ABS, versnellingsslot
10
5
Klimatiseringssystemen, OBDII diagnose
15
6
Centrale vergrendeling
20
7
Audio systeem
15
8
Immo-beschermer, boordcomputer, lichtschakelaar
15
9
Versterker – audio systeem
30
10
Afstandsbediening centrale vergrendeling
10
11
Stoplichten
10
12
Audio systeem
30
13
Noodverlichting, voorlampen
15
14
Achterruit verwarmd en zijspiegels
40
15
Extra verlichting, lampjes voor open deuren, kofferruimte verlichting, gordel herinnering, handschoencompartiment verlichting, verlichting van de spiegel in de passagiersruimte
10
16
Voeding antenne, elektrische aansluiting voor trekhaak, accessoires
* Sommige van de genoemde apparaten / systemen zijn mogelijk alleen beschikbaar in bepaalde modellen. ** Dit is een automatische schakelaar die zich in de zekeringkast bevindt en meestal geen vervanging vereist.
Volvo C70 (2003 – 2005) – schema van de zekeringkast
Productiejaar: 2003, 2004, 2005.
Sigarettenaansteker (voedingsaansluiting) in de Volvo C70 (2003-2005) is de zekering 30 in de zekeringkast.
Brandstofpomp, brandstofinjectoren, motor controle module
15
13
Ontstekingssysteem
15
14
Emissiesysteem
20
Zekeringen (extra zekeringkast)
Volvo C70 – zekeringen – extra kast
Nummer
Beschrijving
Ampère [A]
1
Elektroventiel schakelaar kofferdeksel
10
2)
Licht achter mistlamp, aansluitingen trekhaak
10
3)
Systeem van centrale vergrendeling
10
4
Immo-beschermer; ABS; Shiftlock.
10
5
Systeem van klimatisering; Diagnostiek OBDII aan boord.
15
6
Systeem van centrale vergrendeling
20
7
Systeem audio
15
8
Immo-beschermer; boordcomputer; schakelaar van de lichten
15
9
Versterker – systeem audio
30
10
Afstandsbediening van de centrale vergrendeling
10
11
Stoplichten
10
12
Systeem audio
30
13
Noodverlichting, voorlampen
15
14
Achterruit verwarmd en zijspiegels
40
15
Extra verlichting, lampjes voor open deuren, kofferruimte verlichting, gordel herinnering, handschoencompartiment verlichting, verlichting van de spiegel in de passagiersruimte
10
16
Voeding antenne, elektrische aansluiting voor trekhaak, accessoires
* Sommige van de genoemde apparaten / systemen zijn mogelijk alleen beschikbaar in bepaalde modellen. ** Dit is een automatische schakelaar die zich in de zekeringkast bevindt en meestal geen vervanging vereist.
Volvo C70 mk2 (2006-2008) – schema van de zekeringkast
Productiejaar: 2006, 2007, 2008.
Sigarettenaansteker (voedingsaansluiting) in de Volvo C70 (2006-2008) is de zekering 45 in de zekeringkast in het interieur.
Zekeringkast in de motorruimte
Volvo C70 mk2 – zekeringen – motorruimte
Zekering
Beschrijving
Amperages [A]
1
Koelventilator (radiateur)
50
2
Servostuur
80
3
Voeding voor de zekeringkast in het interieur
60
4
Voeding voor de zekeringkast in het interieur
60
5
Niet in gebruik
–
6
Niet in gebruik
–
7
ABS pomp
30
8
ABS kleppen
20
9
Motorfuncties
30
10
Klimatisering ventilator
40
11
Verlichting van de koplampen, elektrisch dak, afsluitbare compartimenten
20
12
Voeding voor de verwarmde achterruit
30
13
Relais van de startmotor
30
14
Trekhaak connector
40
15
Verstelbare tafel
30
16
Voeding voor het audiosysteem
40
17
Ruitenwissers
30
18
Voeding voor de zekeringkast in het interieur
40
19
Niet in gebruik
–
20
Toeter
15
21
Niet in gebruik
20
22
Subwoofer
25
23
Motor controle module ECM (benzine 5 cilinders), transmissie (TCM)
10
24
Niet in gebruik
20
25
Niet in gebruik
–
26
Contact sleutel
15
27
Airconditioningcompressor
10
28
Niet in gebruik
–
29
Voor mistlampen (optie)
15
30
Niet in gebruik
3
31
Niet in gebruik
–
32
Brandstofinjectoren
10
33
Verwarmde lambda sonde, vacuümpomp
20
34
Ontstekingsspoelen, druk sensor van de klimatisering
10
35
Motor sensor kleppen, relais van de airconditioning, PTC olieval, koolfilter, luchtstroomsensor
15
36
Motor controle module (ECM), gasklep sensor
10
Zekeringkast in het interieur
De zekeringkast in het interieur bevindt zich onder het dashboard.
Volvo C70 mk2 – zekeringen – interieur
Zekering
Beschrijving
Amperages [A]
37
Niet in gebruik
–
38
Niet in gebruik
–
39
Niet in gebruik
–
40
Niet in gebruik
–
41
Niet in gebruik
–
42
Niet in gebruik
–
43
Audio systeem, Volvo navigatiesysteem (optie)
15
44
Extra beperking systeem (SRS), motor controle module
10
45
12 V aansluiting in het interieur
15
46
Verlichting – dashboard, dashboard en voetenruimte
5
47
Interne verlichting
5
48
Voorruitwisser
15
49
Extra beperking systeem (SRS), passagiersgewicht sensor (OWS)
10
50
Niet in gebruik
–
51
Relais van de brandstoffilter
10
52
Transmissie controle module (TCM), ABS
5
53
Servostuur
10
54
Parkeerhulp (optie), Bi-Xenon? (optie)
10
55
Niet in gebruik
–
56
Afstandsbediening van het Volvo navigatiesysteem (optie), sirene controle module
Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's.
Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn.
Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
