Volvo V40 (2013-2019) – zekeringdoos

Volvo V40 (2013) – schema van de zekeringen

Productiejaar: 2013

Sigarettenaansteker zekering (voedingsaansluiting) in de Volvo V40 (2013) is de zekering 25 in de zekeringkast van de motorruimte.

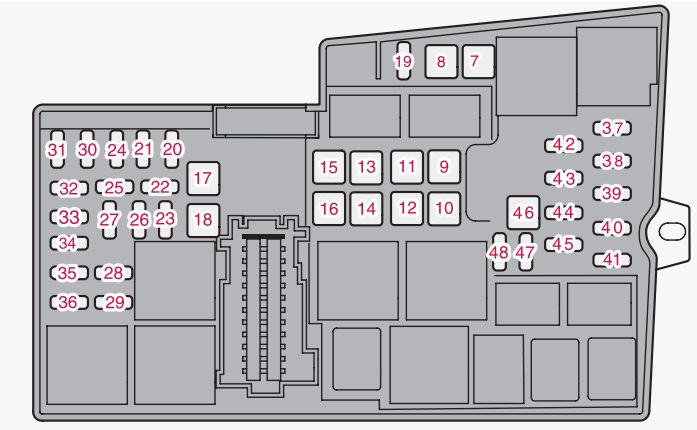

Zekeringkast van de motorruimte

Zekering	[A]	Beschrijving
7	40	ABS-pomp
8	30	ABS-kleppen
9	20	Koplampen reiniger *
10	40	Ventilator
11	–	–
12	30	Hoofdzakering voor zekeringen 32-36
13	30	Startmotor solenoïde (geen Start / Stop)
14	40	Elektrisch raam voor, rechterzijde *
15	–	–
16	40	Elektrisch raam voor, linkerzijde *
17	20	Stationair verwarming *
18	20	Ruitenwissers
19	5	Centrale elektronische module, referentiespanning, reservebatterij (Start / Stop)
20	15	Toeter
21	5	Remlichten
22	–	–
23	5	Koplampen controle
24	5	Interne relais spoelen
25	15	12 V aansluiting, voor console tussen de stoelen
26	15	Transmissie controle module
27	15	Elektromagnetische koppeling A / C
28	15	12 V aansluiting, achter console tussen de stoelen
29	10	Klimatisering sensor *; luchtinlaat kleppen motoren
30	5	Motor controle module (5 cilinders)
31	20	Elektrisch zitje rechts *
32	10	Relais spoel in de koelventilator relais (4 cilinders, 5 cilinders Diesel); Lambda-sonde (4 cilinders Benzine); Luchtmassameter (Diesel), omleidingsklep, EGR koeling (Diesel); Regelklep, brandstofstroom (5 cilinders Diesel); Regelklep, brandstofdruk (5 cilinders Diesel)
	20	Relais spoel in de koelventilator relais (5 cilinders Benzine); Lambda-sondes (5 cilinders Benzine)
33	10	Luchtmassameter (4 cilinders Benzine); EVAP klep (4 cilinders Benzine); Injectoren (5 cilinders Benzine); Controle motor, turbo (4 cilinders Diesel); Regelklep brandstofstroom (4 cilinders Diesel); Elektromagnetische klep, zuigerkoeling (5 cilinders Diesel); Turbo regelklep (5 cilinders Diesel); Olie niveau sensor (5 cilinders Diesel)
34	10	Kleppen (benzine); Solenoïden (benzine); Lambda-sonde (diesel); Basis verwarming (5 cilinders); Luchtmassameter (5 cilinders Benzine)
35	10	Ontstekingsspoelen (benzine)
	15	Brandstoffilter verwarming; Gloeilamp controle (5 cilinders Diesel); Oliepomp, automatische transmissie (5 cilinders Diesel Start / Stop)
36	10	Motor controle module (4 cilinders)
	15	Motor controle module (5 cilinders); Throttle klep (5 cilinders Benzine)
37	5	ABS
38	Motor controle module; Transmissie controle module; Airbag
39	Hoogte controle van de koplampen *
40	5	Elektrische stuurbekrachtiging
41	15	Centrale elektronische module
42	–	–
43	10	Koelvloeistofpomp (Start / Stop)
44	5	Botsingswaarschuwingssysteem
45	5	Acceleratorpedaal sensor
46	–	Oplaadpunt, reservebatterij
47	–	–
48	–	–

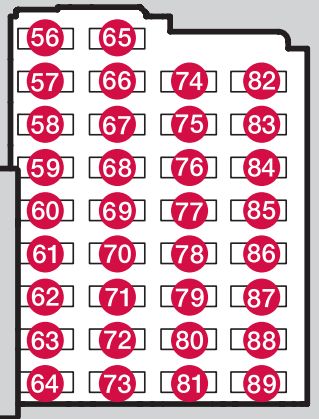

Onder het dashboard

Zekering	[A]	Beschrijving
56	20	Brandstofpomp
57	–	–
58	15	Achterruitwisser
59	5	Reservepositie, binnenverlichting
60	10	Binnenverlichting; Elektrische stoelen
61	10	Open dak *
62	5	Regen sensor*; Verduisterd binnenspiegel *; Vocht sensor *
63	5	Botsingswaarschuwingssysteem *
64	–	–
65	10	Deactivering, achterklep A.
66	–	–
67	5	Reservepositie 3, constante spanning
68	15	Stuurvergrendeling
69	5	Combinatie-instrument
70	10	Centrale vergrendeling, brandstoftankdop (B)
71	10	Klimatiseringspaneel
72	7,5	Stuurmodule
73	5	Alarm sirene *; OBDII connector
74	15	Hoofdbundel
75	–	–
76	10	Achteruitrijlicht
77	20	Voorruitwissers (C); Achterruitwisser
78	5	Immobilizer
79	15	Reservepositie 1, constante spanning
80	20	Reservepositie 2, constante spanning
81	5	Bewegingssensor alarm *; Afstandsbediening
82	20	Voorruitwissers (D); Achterruitwisser
83	10	Centrale vergrendeling, brandstoftankdop (E)
84	10	Deactivering, achterklep (F)
85	7,5	PTC-element, luchtverwarmer *; Knop, verwarming van de achterstoelen *
86	10	Airbag; Voetgangers airbag
87	7,5	Reservepositie 4, constante spanning
88	–	–
89	–	–
A Zie ook zekering 84 B Zie ook zekering 83 C Zie ook zekering 82 D Zie ook zekering 77 E Zie ook zekering 70 F Zie ook zekering 65

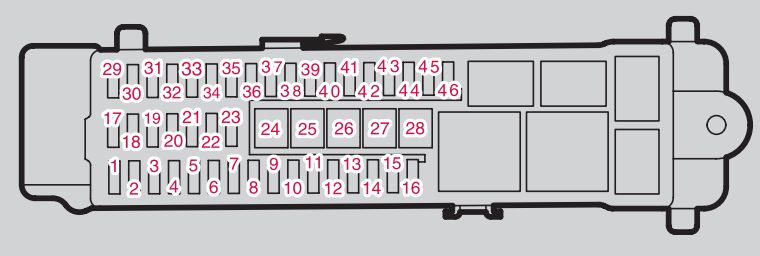

Onder de rechter voorstoel

Zekering	[A]	Beschrijving
1	–	–
2	10	Keyless *
3	5	Handgreep (zonder sleutel *)
4	25	Bedieningspaneel, linker voorportier
5	25	Bedieningspaneel, rechter voorportier
6	25	Bedieningspaneel, linker achterportier
7	25	Bedieningspaneel, rechter achterportier
8	–	–
9	20	Elektrisch zitje links *
10	–	–
11	–	–
12	5	Audio controle unit (versterker) *
13	–	–
14	5	Telematica *; Bluetooth *
15	15	Audio; Infotainment controle unit
16	10	Digitale radio*; TELEVISIE*
17	15	12 V aansluiting, bagageruimte
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–
23	20	Trekkracht 2 *
24	40	Hoofdzakering voor de zekeringen 12-16: Infotainment
25	–	–
26	40	Trekkracht 1 *
27	30	Ontdooiing van de achterruit
28	–	–
29	5	BLIS *
30	5	Parkeerhulp *
31	5	Parkeercamera *
32	–	–
33	–	–
34	15	Verwarming van de stoel (bestuurderszijde)
35	15	Verwarming van de stoel (passagierszijde)
36	–	–
37	–	–
38	–	–
39	15	Verwarming van de stoel, rechter achterstoel *
40	15	Verwarming van de stoel, linker achterstoel *
41	15	AWD controle module *
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–

Volvo V40 (2013-2019) – schema van de zekeringen

Productiejaar: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

De zekeringen van de sigarettenaansteker (voedingsaansluitingen) in de Volvo V40 zijn de zekeringen nr. 25 (12 V aansluiting, voor console van de tunnel), nr. 28 (12 V, aansluiting in de achterconsole van de tunnel) in de zekeringkast in de motorruimte en de zekering nr. 17 (12 V, laadruimte) in de zekeringkast onder de stoel.

2013

Motorruimte

Toewijzing van de zekeringen in de motorruimte (2013)

Nr	Beschrijving	Ampère [A]
7	ABS-pomp	40
8	ABS-kleppen	30
9	Koplampen reiniger (optie)	20
10	Ventilator	40
11	–	–
12	Hoofdzakering voor zekeringen 32-36	30
13	Elektromagneet van de startmotor (geen Start/Stop)	30
14	Verwarmd voorraam, rechterzijde (optie)	40
15
16	Verwarmd voorraam, linkerzijde (optie)	40
17	Stationaire verwarming (optie)	20
18	Ruitenwissers	20
19	Centrale elektronische module; Referentiespanning; Reservebatterij (Start/Stop).	5
20	Toeter	15
21	Remlichten	5
22
23	Koplampen controle	5
24	Interne relais spoelen	5
25	12 V aansluiting, voor console van de tunnel	15
26	Transmissie controle module	15
27
28	12 V aansluiting, achter console van de tunnel	15
29	Klimatisering sensor (optie); Luchtinlaat kleppen motoren.	10
30	Motor controle module (5 cilinders)	5
31	Elektrisch zitje, rechts (optie)	20
32	Relais spoel in het koelventilator relais (4 cilinders, 5 cilinders diesel); Lambda-sondes (benzine 4 cilinders); Luchtmassameter (diesel); Omleidingsklep, c; EGR koeling (diesel); Regelklep, brandstofstroom (5 cilinders diesel); Regelklep, brandstofdruk (5 cilinders diesel).	10
32	Relais spoel in het koelventilator relais (5 cilinders benzine); Lambda-sondes (5 cilinders benzine).	20
33	Luchtmassameter (4 cilinders benzine); z EVAP klep (4 cilinders benzine); Injectoren (5 cilinders benzine); Controle motor, turbocompressor (4 cilinders diesel); Regelklep brandstofstroom (4 cilinders diesel); Elektromagnetische klep, zuigerkoeling (5 cilinders diesel); Turbo regelklep (5 cilinders diesel); Olie niveau sensor (5 cilinders diesel),	10
34	Kleppen (benzine); solenoïden (benzine); Lambda-sonde (diesel); Verwarming van de basis ventilator (5 cilinders); Luchtmassameter (5 cilinders benzine)	10
35	Ontstekingsspoelen (benzine)	10
35	Verwarming van het brandstoffilter; Gloeilamp controle (5 cilinders diesel); Oliepomp van de automatische transmissie (5 cilinders diesel Start/Stop).	15
36	Motor controle module (4 cilinders)	10
36	Motor controle module (5 cilinders); Throttle klep (5 cilinders benzine).	15
37	ABS	5
38	Motor controle module; Transmissie controle module; Airbag.	10
39	Hoogte controle van de koplampen (optie)	10
40	Elektrische stuurbekrachtiging	5
41	Centrale elektronische module	15
42	–	–
43	Koelvloeistofpomp (Start/Stop)	10
44	Botsingswaarschuwingssysteem	5
45	Acceleratorpedaal sensor	5
46	Oplaadpunt, reservebatterij	–
47
48

De zekeringen 7-18 zijn van het type “JCASE” en moeten in de werkplaats worden vervangen.
De zekeringen 19-45 en 47-48 zijn van het type “Mini Fuse”

Onder het dashboard

Toewijzing van de zekeringen onder het dashboard (2013)

Nr	Beschrijving	Ampère [A]
56	Brandstofpomp	20
57	–	–
58	Achterruitwisser	15
59	Reservepositie, binnenverlichting	5
60	Binnenverlichting; Elektrische stoelen	10
61	Elektrisch zonnescherm, glazen dak (optie)	10
62	Regen sensor (optie); Dimming, verduisterd binnenspiegel (optie); Vocht sensor (optie).	5
63	Botsingswaarschuwingssysteem (optie)	5
64	–	–
65	Ontgrendeling van de achterklep (zie ook zekering 84)	10
66
67	Reservepositie 3, constante spanning	5
68	Stuurvergrendeling	15
69	Combinatie-instrument	5
70	Centrale vergrendeling, brandstoftankdop (zie ook zekering 83)	10
71	Klimatiseringspaneel	10
72	Stuurmodule	7,5
73	Alarm sirene (optie); OBDII connector	5
74	Hoofdbundel	15
75
76	Achteruitrijlicht	10
77	Voorruitwissers (zie ook zekering 82); Achterruitwisser (zie ook zekering 82).	20
78	Immobilizer	5
79	Reservepositie 1, constante spanning	15
80	Reservepositie 2, constante spanning	20
81	Bewegingssensor alarm (optie); Afstandsbediening.	5
82	Voorruitwissers (zie ook zekering 77); Achterruitwisser (zie ook zekering 77).	20
83	Centrale vergrendeling, brandstoftankdop (zie ook zekering 70)	10
84	Ontgrendeling van de achterklep (zie ook zekering 65)	10
85	Extra elektrische verwarming (optie); Knop voor verwarming van de achterstoelen (optie).	7,5
86	Airbag; Voetgangers airbag	7,5
87	Reservepositie 4, constante spanning	7,5
88
89

Onder de stoel

Toewijzing van de zekeringen onder de stoel (2013)

Nr	Beschrijving	Ampère [A]
1
2	Keyless (optie)	10
3	Handgreep (zonder sleutel (optie))	5
4	Bedieningspaneel, linker voorportier	25
5	Bedieningspaneel, rechter voorportier	25
6	Bedieningspaneel, linker achterportier	25
7	Bedieningspaneel, rechter achterportier	25
8	–	–
9	Elektrisch zitje, links (optie)	20
10	–	–
11	Interne relais spoel	5
12	Audio controle (versterker) (optie); Signaal voor diagnose.	5
13	–	–
14	Telematica (optie); Bluetooth (optie)	5
15	Audio controle module of Sensus A controle module; Audio-navigatie systeem controle module of A scherm.	15
16	Digitale radio (optie); Televisie (optie).	7,5
17	12 V aansluiting, laadruimte	15
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–
23	Trekkracht 2 (optie)	20
24	Audio controle module (versterker) (optie)	30
25	–	–
26	Trekkracht 1 (optie)	40
27	Ontdooiing van de achterruit	30
28	–	–
29	BLIS (optie)	5
30	Parkeerhulp (optie)	5
31	Parkeercamera (optie)	5
32	–	–
33	–	–
34	Verwarming van de voorstoel (bestuurderszijde)	15
35	Verwarming van de voorstoel (passagierszijde)	15
36	–	–
37	–	–
38	–	–
39	Verwarming van de achterstoel rechts (optie)	15
40	Verwarming van de achterstoel links (optie)	15
41
42
43
44
45	Audio controle module (versterker) (optie); Signaal voor diagnose; Audio controle module of Sensus controle module (sommige modelvarianten); Informatie- en entertainment systeem controle module of scherm (sommige modelvarianten); Digitale radio (optie); Televisie (optie).	15
46	Telematica (optie); Bluetooth (optie).	5

De zekeringen 24-28 zijn van het type “JCASE” en moeten in de werkplaats worden vervangen.
De zekeringen 1-23 en 29-46 zijn van het type “Mini Fuse”.

2015

Motorruimte

Toewijzing van de zekeringen in de motorruimte (2015)

Nr	Beschrijving	Ampère [A]
7	ABS-pomp	40
8	ABS-kleppen	30
9	Koplampen reiniger (optie)	20
10	Ventilator	40
11	–	–
12	Hoofdzakering voor zekeringen 32-36	30
13	–	–
14	Verwarmd voorraam, rechterzijde (optie)	40
15	–	–
16	Verwarmd voorraam, linkerzijde (optie)	40
17	Stationaire verwarming (optie)	20
18	Ruitenwissers	20
19	Centrale elektronische module; Referentiespanning; Reservebatterij (Start/Stop).	5
20	Toeter	15
21	Remlichten	5
22	–	–
23	Koplampen controle	5
24	Interne relais spoelen	5
25	12 V aansluiting, voor console van de tunnel	15
26	Transmissie controle module	15
27
28	12 V aansluiting, achter console van de tunnel	15
29	–	–
30	Motor controle module (4 cilinders 2,0 l, 5 cilinders)	5
31	Elektrisch zitje, rechts (optie)	20
32	Relais spoel in het koelventilator relais (4 cilinders 1,6 l, 5 cilinders diesel); Lambda-sondes (benzine 4 cilinders 1,6 l); Luchtmassameter (diesel 1,6 l, 5 cilinders diesel), z Regelklep, EGR koeling (diesel 1,6 l); Regelklep, brandstofstroom (5 cilinders diesel); Regelklep, brandstofdruk (5 cilinders diesel).	10
32	Sonde lambda (4 cilinders 2,0 l); Relais spoel in het koelventilator relais (4 cilinders 2,0 l).	15
32	Relais spoel in het koelventilator relais (5 cilinders benzine); Lambda-sondes (benzine 5 cilinders).	20
32	Relais spoel in het koelventilator relais (5 cilinders benzine); Lambda-sondes (benzine 5 cilinders).	20
33	Oliepomp van de automatische transmissie (5 cilinders); Luchtmassameter (benzine 1,6 l, 5 cilinders benzine); EVAP klep (benzine 1,6 l); Kleppen (4 cilinders 2,0 l, 5 cilinders benzine); Elektromagnetische kleppen (5 cilinders benzine); Verwarming van de basis ventilator (5 cilinders benzine); Controle motor, turbocompressor (diesel 1,6 l); Regelklep, brandstofstroom (diesel 1,6 l); Deksel van de relais spoel van de controle module (diesel 1,6 l); Koeling van de elektromagnetische klep (5 cilinders diesel); Turbo controle klep (5 cilinders diesel); Olie niveau sensor (5 cilinders diesel); Compressorpomp van de airconditioning (4 cilinders 2,0 l, 5 cilinders diesel); Oliepomp (4 cilinders 2,0 l); Koeling van het airconditioningsysteem (4 cilinders 2,0 l diesel); Relais spoelen in de relais voor de functie Start/Stop.	10
34	Kleppen (benzine 1,6 l); Elektromagnetische kleppen (benzine 1,6 l); Injectoren (5 cilinders benzine); Lambda-sonde (5 cilinders diesel); Verwarming van de basis ventilator (5 cilinders diesel)	10
34	Klep (diesel 2,0 l); EVAP klep (benzine 2,0 l); Verwarming van de basis ventilator (benzine 2,0 l); Motor controle module (benzine 2,0 l); Luchtmassameter (benzine 2,0 l); Thermostaat (benzine 2,0 l); Koelpomp voor EGR (diesel 2,0 l); Controle module voor de gloeilampen (diesel 2,0 l).	15
35	Ontstekingsspoelen (benzine 1,6 l, 5 cilinders benzine)	10
35	Ontstekingsspoelen (benzine 2,0 l); Verwarming van het brandstoffilter (diesel 1,6 l, 5 cilinders diesel); Controle module voor de gloeilampen (5 cilinders diesel).	15
35	Verwarming van het brandstoffilter (diesel 2,0 l)	25
36	Motor controle module (1,6 l)	10
36	Motor controle module (4 cilinders 2,0 l, 5 cilinders); Throttle klep (5 cilinders benzine).	15
37	ABS	5
38	Motor controle module; Transmissie controle module; Airbag.	10
39	Livellering van de koplampen (optie)	10
40	Elektrische stuurbekrachtiging	5
41	Centrale elektronische module	15
42	–	–
43	–	–
44	Botsingswaarschuwingssysteem	5
45	Acceleratorpedaal sensor	5
46	Oplaadpunt, reservebatterij	–
47	–	–
48	Koelvloeistofpomp (wanneer stationaire verwarming niet beschikbaar is)	10

De zekeringen 7-18 zijn van het type “JCASE” en moeten in de werkplaats worden vervangen.
De zekeringen 19-45 en 47-48 zijn van het type “Mini Fuse”.

Onder het dashboard

Toewijzing van de zekeringen onder het dashboard (2015)

Nr	Beschrijving	Ampère [A]
56	Brandstofpomp	20
57	–	–
58	Achterruitwisser	15
59	Display in de console van het dak (waarschuwing voor het vastklikken van de gordels/lampje voor de airbag op de voorstoel van de passagier)	5
60	Binnenverlichting; Bedieningselementen in de console van het dak voor de leeslampjes voor en de verlichting van de passagierscabine; Elektrische stoelen (optie).	7,5
61	Elektrisch zonnescherm, glazen dak (optie)	10
62	Regen sensor (optie); Dimming, verduisterd binnenspiegel (optie); Vocht sensor (optie).	5
63	Botsingswaarschuwingssysteem (optie)	5
64	–	–
65	Ontgrendeling van de achterklep (zie ook zekering 84)	10
66
67	Reservepositie 3, constante spanning	5
68	Stuurvergrendeling	15
69	Combinatie-instrument	5
70	Centrale vergrendeling, brandstoftankdop (zie ook zekering 83)	10
71	Klimatiseringspaneel	10
72	Stuurmodule	7,5
73	Alarm sirene (optie); OBDII connector	5
74	Hoofdbundel	15
75
76	Achteruitrijlicht	10
77	Voorruitwissers (zie ook zekering 82); Achterruitwisser (zie ook zekering 82).	20
78	Immobilizer	5
79	Reservepositie 1, constante spanning	15
80	Reservepositie 2, constante spanning	20
81	Bewegingssensor alarm (optie); Afstandsbediening	5
82	Voorruitwissers (zie ook zekering 77); Achterruitwisser (zie ook zekering 77).	20
83	Centrale vergrendeling, brandstoftankdop (zie ook zekering 70)	10
84	Ontgrendeling van de achterklep (zie ook zekering 65)	10
85	Extra elektrische verwarming (optie); Knop voor verwarming van de achterstoelen (optie).	7,5
86	Airbag; Voetgangers airbag	7,5
87	Reservepositie 4, constante spanning	7,5
88
89

Onder de stoel

Toewijzing van de zekeringen onder de stoel (2015)

<

Nr	Beschrijving	Ampère [A]
1
2	Keyless (optie)	10
3	Handgreep (zonder sleutel (optie))	5
4	Bedieningspaneel, linker voorportier	25
5	Bedieningspaneel, rechter voorportier	25
6	Bedieningspaneel, linker achterportier	25
7	Bedieningspaneel, rechter achterportier	25
8	Hoofdzakering voor de zekeringen 12-16: Infotainment	25
9	Elektrisch zitje, links (optie)	20
10
11	Interne relais spoel	5
12	Audio controle (versterker) (optie); Signaal voor diagnose.	5
13
14	Telematica (optie); Bluetooth (optie)	5
15	Audio controle module of Sensus A controle module; Audio-navigatie systeem controle module of A scherm.	15
16	Digitale radio (optie); Televisie (optie).	7,5
17	12 V aansluiting, laadruimte	15
18
19
20
21
22
23	Trekkracht 2 (optie)	20
24	Audio controle module (versterker) (optie)	30
25	–	–
26	Trekkracht 1 (optie)	40
27	Ontdooiing van de achterruit	30
28	–	–
29	BLIS (optie)	5
30	Parkeerhulp (optie)	5
31	Parkeercamera (optie)	5
32
33
34	Verwarming van de voorstoel (bestuurderszijde)	15
35	Verwarming van de voorstoel (passagierszijde)	15
36
37
38
39	Verwarming van de achterstoel rechts (optie)	15
40	Verwarming van de achterstoel links (optie)	15
41
42
43
44
45	Audio controle module (versterker) (optie); Signaal voor diagnose; Audio controle module of Sensus controle module (sommige modelvarianten); Informatie- en entertainment systeem controle module of scherm (sommige modelvarianten); Digitale radio (optie); Televisie (optie).	15
46	Telematica (optie); Bluetooth (optie).	5

De zekeringen 24-28 zijn van het type “JCASE” en moeten in de werkplaats worden vervangen.
De zekeringen 1-23 en 29-46 zijn van het type “Mini Fuse”.
