Volvo XC70 (2003-2016) – zekeringkast

Zekeringen in de laadruimte

De zekeringen in de laadruimte bevinden zich achter het paneel aan de bestuurderszijde van de laadruimte

Volvo XC70 (2004) – zekering schema

Productiejaar: 2004.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2004) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringen – motorcompartiment

Volvo XC70 – zekeringen – motorcompartiment

Volvo XC70 (2005) – zekering schema

Productiejaar: 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2005) is de zekering 11 in de zekeringkast in het interieur.

Zekeringen – motorcompartiment

Schema van de zekeringkast in het interieur, achter het plastic paneel

Volvo XC70 (2006) – zekering schema

Productiejaar: 2006.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2006) is de zekering 11 in de zekeringkast in het interieur.

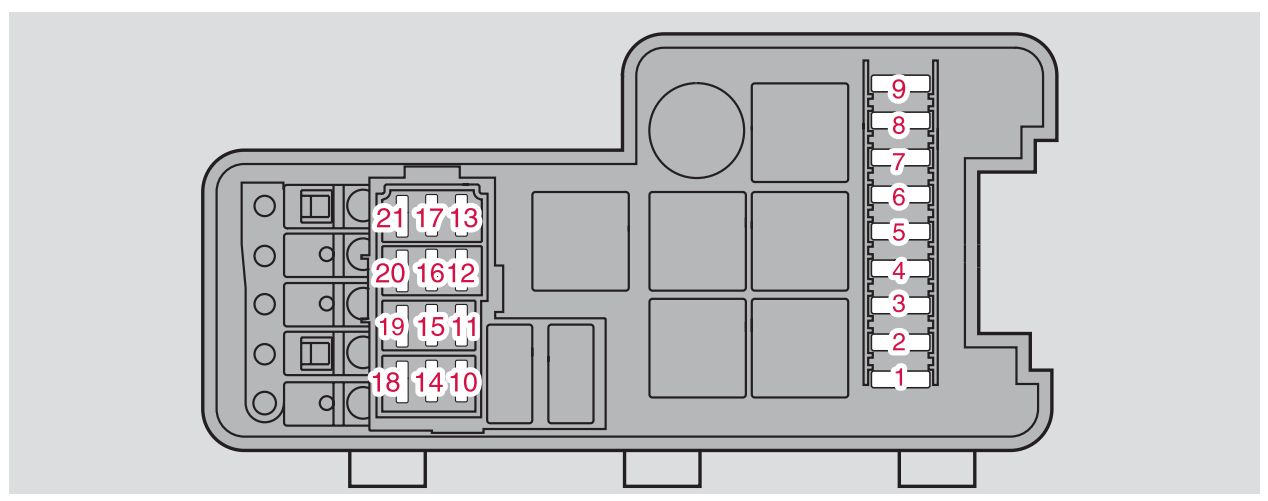

Zekeringen – motorcompartiment

A – Vano motore superiore

B – Vano motore anteriore

C – Vano motore inferiore

Schema van de zekeringkast in het interieur, achter het plastic paneel

Volvo XC70 (2006) – zekering schema

Productiejaar: 2006.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2006) is de zekering 11 in de zekeringkast in het interieur.

Zekeringen – motorcompartiment

A – Vano motore superiore

B – Vano motore anteriore

C – Vano motore inferiore

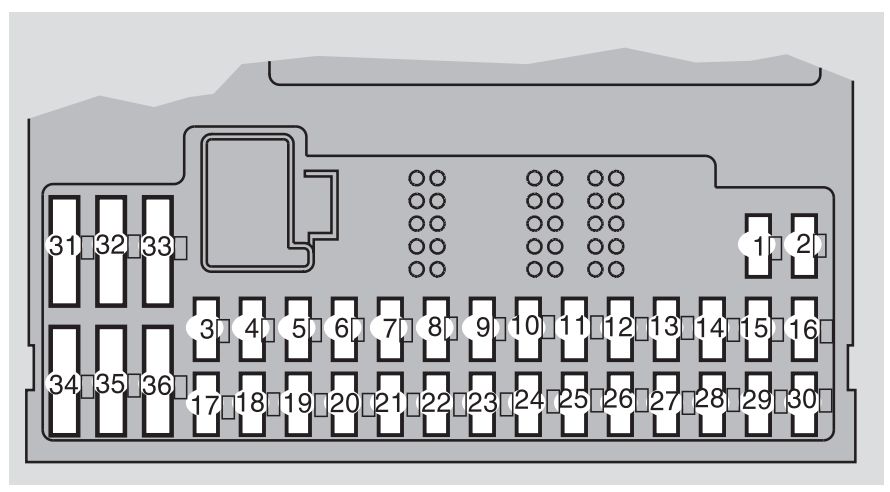

Schema van de zekeringkast in het interieur, achter het plastic paneel

Nummer	Beschrijving	Amperages [A]
1	Verwarmde stoel van de passagier (optie)	15
2	Verwarmde stoel van de bestuurder (optie)	15

Nummer	Beschrijving	Amperages [A]
1	Dimlichten	15
2	Verblindende lichten	20
3	Elektrisch verstelbare stoel van de bestuurder	30
4	Elektrisch verstelbare stoel van de passagier	30
5	–	–
6	–	–
7	Verwarmde stoel – vooraan links (optie)	15
8	Verwarmde stoel – vooraan rechts (optie)	15
9	ABS / STC / DSTC	5
10	–	–
11	Koplampen (sommige modellen)	15
12	12 V aansluiting (sigarettenaansteker)	15
13	Elektrisch verstelbare stoel van de passagier	5
14	Audiosysteem, VNS	5
15	Versterker	20
16	Voorste mistlampen	15
17	VNS display	10
18	–	–
19	Automatische transmissie; Shiftlock; Uitgebreide vooruitgang D2.	10
20	Knipperlichten	20
21	Module van de schakelaar voor de koplampen; Klimatiseringssysteem; Diagnostische aansluiting aan boord; Modules van de stuurkolom.	5
22	Relais voor langdurige voeding D1; Klimatiseringssysteem; Elektrisch verstelbare stoel van de bestuurder; Informatie voor de bestuurder.	10
23	Ontstekingsschakelaar; Relais van de startmotor; SRS; Motorbesturingsmodule.	10
24	Ventilator van het klimatiseringssysteem	30
25	–	–
26	Elektronische module – extra verlichting	10
27	–	–
28	Voor- en achterlichten links	7,5
29	Voor- en achterlichten rechts; Kentekenverlichting.	7,5
30	Centrale elektrische module; Verlichting van de spiegels op het zonnescherm; Verlichting van het dashboard; Interne verlichting.	10
31	Brandstofpomp	15
32	Actuator van het schuifdak	15
33	Centrale vergrendeling, elektrische ramen – linker spiegel	25
34	Centrale vergrendeling, elektrische ramen – rechter spiegel	25
35	Elektrische achterramen	30
36	Alarm sirene	5

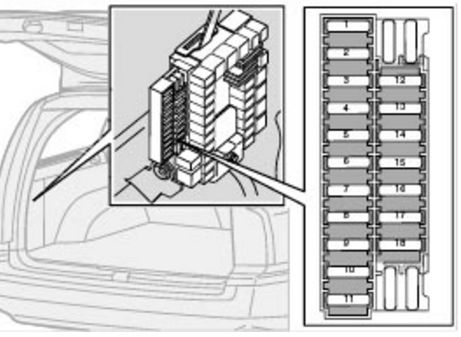

Zekeringen in de laadruimte

De zekeringen in de laadruimte bevinden zich achter het paneel aan de bestuurderszijde van de laadruimte

Nummer	Beschrijving	Amperages [A]
1	Achterste elektrische module; Verlichting van de laadruimte.	10
2)	Achter mistlamp	10
3)	Stoplichten	15
4	Reserveverlichting	10
5	Ontdooiing van de achterruit; Relais 15I – accessoires.	5
6	Vergrendeling van de achterklep	10
7	Aanvullende 12 V aansluiting in de laadruimte (optie)	15
8	Centrale vergrendeling van de achterdeuren; Tankklep.	20
9	Waarschuwingssignaal (30 kanalen)	15
10	CD-wisselaar, VNS	10
11	Accessoire controle module (AEM)	15
12	Achterklepveger	15
13	Laadruimte van de subwoofer (optie)	15
14	Stoplichten	7,5
15	Trekkhaak (15I)	20
16	–	–
17	Module van de vierwielaandrijving	7,5
18	–	–

Volvo XC70 (2004) – zekering schema

Productiejaar: 2004.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2004) is de zekering 13 in de zekeringkast op het dashboard.

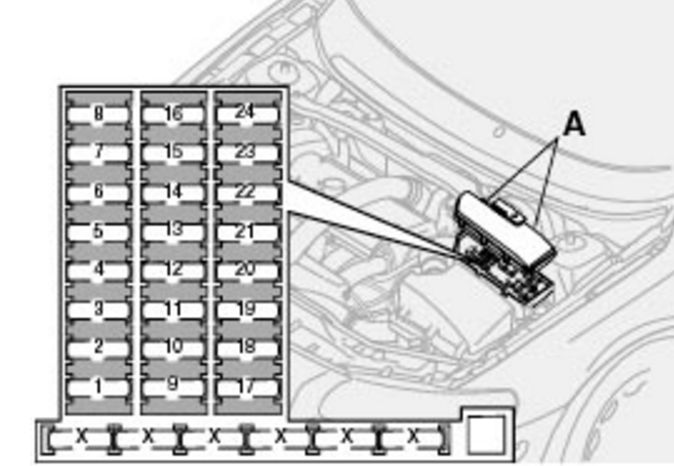

Zekeringen – motorcompartiment

Volvo XC70 – zekeringen – motorcompartiment

Positie	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra koplampen (optie)	20
3	–	–
4	Oxygen sensoren	20
5	Motorverwarming, elektromagnetische kleppen	10
6	Luchtmassasensor, motorbesturingsmodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Claxon	15
10	Achterklepveger	10
11	Ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Veegbladen	25
14	ABS / STC / DSTC	30
15	–	–
16	Voorruitveger, veegbladen / wassers van de koplampen (sommige modellen)	15
17	Dimlichten rechts	10
18	Dimlichten links	10
19	ABS / STC / DSTC	30
20	Verblindende lichten links	15
21	Verblindende lichten rechts	15
22	Startmotor	25
23	Motorbesturingsmodule, relais motor	5
24	–	–

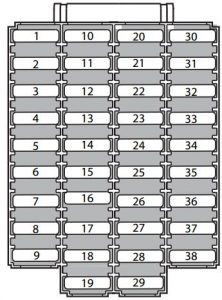

Schema van de zekeringkast aan de rand van het dashboard

Nummer	Beschrijving	Amperages [A]
1	Dimlichten	15
2	Verblindende lichten	20
3	Elektrisch verstelbare stoel van de bestuurder	30
4	Elektrisch verstelbare stoel van de passagier	30
5	–	–
6	–	–
7	Verwarmde stoel – vooraan links (optie)	15
8	Verwarmde stoel – vooraan rechts (optie)	15
9	ABS / STC / DSTC	5
10	–	–
11	Koplampen (sommige modellen)	15
12	12 V aansluiting (sigarettenaansteker)	15
13	Elektrisch verstelbare stoel van de passagier	5
14	Audiosysteem, VNS	5
15	Versterker	20
16	Voorste mistlampen	15
17	VNS display	10
18	–	–
19	Automatische transmissie; Shiftlock; Uitgebreide vooruitgang D2.	10
20	Knipperlichten	20
21	Module van de schakelaar voor de koplampen; Klimatiseringssysteem; Diagnostische aansluiting aan boord; Modules van de stuurkolom.	5
22	Relais voor langdurige voeding D1; Klimatiseringssysteem; Elektrisch verstelbare stoel van de bestuurder; Informatie voor de bestuurder.	10
23	Ontstekingsschakelaar; Relais van de startmotor; SRS; Motorbesturingsmodule.	10
24	Ventilator van het klimatiseringssysteem	30
25	–	–
26	Elektronische module – extra verlichting	10
27	–	–
28	Voor- en achterlichten links	7,5
29	Voor- en achterlichten rechts; Kentekenverlichting.	7,5
30	Centrale elektrische module; Verlichting van de spiegels op het zonnescherm; Verlichting van het dashboard; Interne verlichting.	10
31	Brandstofpomp	15
32	Actuator van het schuifdak	15
33	Centrale vergrendeling, elektrische ramen – linker spiegel	25
34	Centrale vergrendeling, elektrische ramen – rechter spiegel	25
35	Elektrische achterramen	30
36	Alarm sirene	5

Zekeringen in de laadruimte

De zekeringen in de laadruimte bevinden zich achter het paneel aan de bestuurderszijde van de laadruimte

Nummer	Beschrijving	Amperages [A]
1	Achterste elektrische module; Verlichting van de laadruimte.	10
2)	Achter mistlamp	10
3)	Stoplichten	15
4	Reserveverlichting	10
5	Ontdooiing van de achterruit; Relais 15I – accessoires.	5
6	Vergrendeling van de achterklep	10
7	Aanvullende 12 V aansluiting in de laadruimte (optie)	15
8	Centrale vergrendeling van de achterdeuren; Tankklep.	20
9	Waarschuwingssignaal (30 kanalen)	15
10	CD-wisselaar, VNS	10
11	Accessoire controle module (AEM)	15
12	Achterklepveger	15
13	Laadruimte van de subwoofer (optie)	15
14	Stoplichten	7,5
15	Trekkhaak (15I)	20
16	–	–
17	Module van de vierwielaandrijving	7,5
18	–	–

Volvo XC70 (2004) – zekering schema

Productiejaar: 2004.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2004) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringen – motorcompartiment

Volvo XC70 – zekeringen – motorcompartiment

Positie	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra koplampen (optie)	20
3	–	–
4	Oxygen sensoren	20
5	Motorverwarming, elektromagnetische kleppen	10
6	Luchtmassasensor, motorbesturingsmodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Claxon	15
10	Achterklepveger	10
11	Ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Veegbladen	25
14	ABS / STC / DSTC	30
15	–	–
16	Voorruitveger, veegbladen / wassers van de koplampen (sommige modellen)	15
17	Dimlichten rechts	10
18	Dimlichten links	10
19	ABS / STC / DSTC	30
20	Verblindende lichten links	15
21	Verblindende lichten rechts	15
22	Startmotor	25
23	Motorbesturingsmodule, relais motor	5
24	–	–

Volvo XC70 (2005) – zekering schema

Productiejaar: 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2005) is de zekering 11 in de zekeringkast in het interieur.

Zekeringen – motorcompartiment

Nummer	Beschrijving	Amperages [A]
1	–	–
2	Extra koplampen (optie)	20
3	Throttle body module (modellen zonder turbo)	10
4	Oxygen sensoren	20
5	Motorverwarming; Elektromagnetische kleppen; Brandstoflek sensor.	10
6	Luchtmassasensor; Motorbesturingsmodule; Injectoren.	15
7	–	–
8	Airconditioningcompressor; Gaspedaalsensor; Ventilator E-box.	10
9	–	–
10	–	–
11	Ontstekingsspoelen	20
12	–	–
13	Veegbladen	25
14	ABS	30
15	Spray nozzles van de koplampen (sommige modellen)	35
16	–	–
17	Dimlichten aan de bestuurderszijde	20
18	Dimlichten aan de passagierszijde	20
19	ABS	30
20	Verblindende lichten aan de passagierszijde	20
21	Startmotor	15
22	Motorbesturingsmodule; Relais motor.	10
23	–	–
24	–	–

Schema van de zekeringkast in het interieur, achter het plastic paneel

Nummer	Beschrijving	Amperages [A]
1	Verwarmde stoel van de passagier (optie)	15
2	Verwarmde stoel van de bestuurder (optie)	15
3	Claxon	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Alarm sirene	5
9	Voeding stoplichtschakelaar	5
10	Dashboard; Klimatiseringssysteem; Elektrisch verstelbare stoel van de bestuurder (optie); Passagiersgewicht sensor (alleen Amerikaanse modellen).	10
11	12 V aansluitingen – voor- en achterstoelen	15
12	–	–
13	–	–
14	Veegbladen van de koplampen (V70 R)	15
15	ABS, STC / DSTC	5
16	Servosterking; Actieve bi-xenon koplampen (optie).	10
17	Dimlicht aan de bestuurderszijde (optie)	7,5
18	Dimlicht aan de passagierszijde (optie)	7,5
19	–	–
20	–	–
21	Module van de transmissie; Achteruitversnelling blokkering (M66).	10
22	Verblindende lichten aan de bestuurderszijde	10
23	Verblindende lichten aan de passagierszijde	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrisch verstelbare stoel van de passagier (optie); Audiosysteem.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vacuum pomp	20
34	Wasserpomp – veegbladen van de koplampen (V70 R)	15
35	–	–
36	–	–

Volvo XC70 (2006) – zekering schema

Productiejaar: 2006.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2006) is de zekering 11 in de zekeringkast in het interieur.

Zekeringen – motorcompartiment

A – Vano motore superiore

B – Vano motore anteriore

C – Vano motore inferiore

Nummer	Beschrijving	Amperages [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Extra koplampen (optie)	20
6	Relais van de startmotor	35
7	Intermittenz	25
8	–	–
9	Brandstofpomp	15
10	Ontstekingsspoelen; Motorbesturingsmodule.	20
11	Gaspedaalsensor; Airconditioningcompressor; Ventilator E-box.	10
12	Motorbesturingsmodule; Injectoren; Luchtmassasensor.	15
13	Throttle body module	10
14	Verwarmde zuurstofsensor	20
15	Motorverwarming; Elektromagnetische kleppen.	10
16	Dimlicht aan de bestuurderszijde	20
17	Dimlichten aan de passagierszijde	20
18	–	–
19	Voeding van de motorbesturingsmodule; Relais van de motor.	5
20	Parkeerlichten	15
21	–	–

Schema van de zekeringkast in het interieur, achter het plastic paneel

Nummer	Beschrijving	Amperages [A]
1	Verwarmde stoel van de passagier (optie)	15
2	Verwarmde stoel van de bestuurder (optie)	15
3	Claxon	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Alarm sirene	5
9	Voeding stoplichtschakelaar	5
10	Dashboard; Klimatiseringssysteem; Elektrisch verstelbare stoel van de bestuurder (optie); Passagiersgewicht sensor (alleen Amerikaanse modellen).	10
11	12 V aansluitingen – voor- en achterstoelen	15
12	–	–
13	–	–
14	Veegbladen van de koplampen (V70 R)	15
15	ABS, STC / DSTC	5
16	Servosterking; Actieve bi-xenon koplampen (optie).	10
17	Dimlicht aan de bestuurderszijde (optie)	7,5
18	Dimlicht aan de passagierszijde (optie)	7,5
19	–	–
20	–	–
21	Module van de transmissie; Achteruitversnelling blokkering (M66).	10
22	Verblindende lichten aan de bestuurderszijde	10
23	Verblindende lichten aan de passagierszijde	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrisch verstelbare stoel van de passagier (optie); Audiosysteem.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vacuum pomp	20
34	Wasserpomp – veegbladen van de koplampen (V70 R)	15
35	–	–
36	–	–

Volvo XC70 (2006) – zekering schema

Productiejaar: 2006.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2006) is de zekering 11 in de zekeringkast in het interieur.

Zekeringen – motorcompartiment

A – Vano motore superiore

B – Vano motore anteriore

C – Vano motore inferiore

Nummer	Beschrijving	Amperages [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Extra koplampen (optie)	20
6	Relais van de startmotor	35
7	Intermittenz	25
8	–	–
9	Brandstofpomp	15
10	Ontstekingsspoelen; Motorbesturingsmodule.	20
11	Sensore del pedale dell’acceleratore; Compressore dell’aria condizionata; Ventilatore e-box.	10
12	Modulo di controllo del motore; Injectoren; Luchtmassasensor.	15
13	Throttle body module	10
14	Verwarmde zuurstofsensor	20
15	Motorverwarming; Elektromagnetische kleppen.	10
16	Dimlicht aan de bestuurderszijde	20
17	Dimlichten aan de passagierszijde	20
18	–	–
19	Voeding van de motorbesturingsmodule; Relais van de motor.	5
20	Parkeerlichten	15
21	–	–

Schema van de zekeringkast in het interieur, achter het plastic paneel

In dit artikel vind je de schema’s van de zekeringkast van de Volvo XC70 2003-2016, je krijgt informatie over de locatie van de zekeringpanelen in de auto en leert de toewijzing van elke zekering (zekeringindeling).

Volvo XC70 (2003) – zekering schema

Productiejaar: 2003.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2003) is de zekering 13 in de zekeringkast aan de rand van het dashboard.

Zekeringen – motorcompartiment

Nummer	Beschrijving	Amperages [A]
1	Verwarmde stoel van de passagier (optie)	15
2	Verwarmde stoel van de bestuurder (optie)	15

Nummer	Beschrijving	Amperages [A]
1	Accessoires	25
2)	Extra koplampen (optie)	20
3)	Vacuum pomp	15
4	Oxygen sensoren	20
5	Motorverwarming; Elektromagnetische kleppen.	10
6	Luchtmassasensor; Motorbesturingsmodule; Injectoren.	15
7	Throttle body module	10
8	Airconditioningcompressor; Gaspedaalsensor; Ventilator van de elektrische doos.	10
9	Claxon	15
10	Achterklepveger	10
11	Airconditioningcompressor; Ontstekingsspoelen.	20
12	Stoplichtschakelaar	5
13	Veegbladen	25
14	ABS / STC / DSTC	30
15	–	–
16	Voorruitveger; Veegbladen en wassers van de koplampen (sommige modellen)	15
17	Dimlichten, rechts	10
18	Dimlichten, links	10
19	ABS / STC / DSTC	30
20	Verblindende lichten links	15
21	Verblindende lichten rechts	15
22	Startmotor	25
23	Motorbesturingsmodule	5
24	–	–

Zekeringkast aan de rand van het dashboard

Nummer	Beschrijving	Amperages [A]
1	Dimlichten	15
2)	Verblindende lichten	20
3)	Elektrisch verstelbare stoel van de bestuurder	30
4	Elektrisch verstelbare stoel van de passagier	30
5	–	–
6	–	–
7	Verwarmde stoel – vooraan links (optie)	15
8	Verwarmde stoel – vooraan rechts (optie)	15
9	ABS / STC / DSTC	5
10	–	–
11	Koplampen (sommige modellen)	15
12	12 V aansluiting (sigarettenaansteker)	15
13	Elektrisch verstelbare stoel van de passagier	5
14	Audiosysteem, VNS	5
15	Versterker	20
16	Voorste mistlampen	15
17	VNS display	10
18	–	–
19	Automatische transmissie; Shiftlock; Uitgebreide vooruitgang D2.	10
20	Knipperlichten	20
21	Module van de schakelaar voor de koplampen; Klimatiseringssysteem; Diagnostische aansluiting aan boord; Modules van de stuurkolom.	5
22	Relais voor langdurige voeding D1; Klimatiseringssysteem; Elektrisch verstelbare stoel van de bestuurder; Informatie voor de bestuurder.	10
23	Ontstekingsschakelaar; Relais van de startmotor; SRS; Motorbesturingsmodule.	10
24	Ventilator van het klimatiseringssysteem	30
25	–	–
26	Elektronische module – extra verlichting	10
27	–	–
28	Voor- en achterlichten links	7,5
29	Voor- en achterlichten rechts; Kentekenverlichting.	7,5
30	Centrale elektrische module; Verlichting van de spiegels op het zonnescherm; Verlichting van het dashboard; Interne verlichting.	10
31	Brandstofpomp	15
32	Actuator van het schuifdak	15
33	Centrale vergrendeling, elektrische ramen – linker spiegel	25
34	Centrale vergrendeling, elektrische ramen – rechter spiegel	25
35	Elektrische achterramen	30
36	Alarm sirene	5

Zekeringen in de laadruimte

De zekeringen in de laadruimte bevinden zich achter het paneel aan de bestuurderszijde van de laadruimte

Nummer	Beschrijving	Amperages [A]
1	Achterste elektrische module; Verlichting van de laadruimte.	10
2)	Achter mistlamp	10
3)	Stoplichten	15
4	Reserveverlichting	10
5	Ontdooiing van de achterruit; Relais 15I – accessoires.	5
6	Vergrendeling van de achterklep	10
7	Aanvullende 12 V aansluiting in de laadruimte (optie)	15
8	Centrale vergrendeling van de achterdeuren; Tankklep.	20
9	Waarschuwingssignaal (30 kanalen)	15
10	CD-wisselaar, VNS	10
11	Accessoire controle module (AEM)	15
12	Achterklepveger	15
13	Laadruimte van de subwoofer (optie)	15
14	Stoplichten	7,5
15	Trekkhaak (15I)	20
16	–	–
17	Module van de vierwielaandrijving	7,5
18	–	–

Volvo XC70 (2004) – zekering schema

Productiejaar: 2004.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2004) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringen – motorcompartiment

Volvo XC70 – zekeringen – motorcompartiment

Positie	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra koplampen (optie)	20
3	–	–
4	Oxygen sensoren	20
5	Motorverwarming, elektromagnetische kleppen	10
6	Luchtmassasensor, motorbesturingsmodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Claxon	15
10	Achterklepveger	10
11	Ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Veegbladen	25
14	ABS / STC / DSTC	30
15	–	–
16	Voorruitveger, veegbladen / wassers van de koplampen (sommige modellen)	15
17	Dimlichten rechts	10
18	Dimlichten links	10
19	ABS / STC / DSTC	30
20	Verblindende lichten links	15
21	Verblindende lichten rechts	15
22	Startmotor	25
23	Motorbesturingsmodule, relais motor	5
24	–	–

Schema van de zekeringkast aan de rand van het dashboard

Nummer	Beschrijving	Amperages [A]
1	Dimlichten	15
2	Verblindende lichten	20
3	Elektrisch verstelbare stoel van de bestuurder	30
4	Elektrisch verstelbare stoel van de passagier	30
5	–	–
6	–	–
7	Verwarmde stoel – vooraan links (optie)	15
8	Verwarmde stoel – vooraan rechts (optie)	15
9	ABS / STC / DSTC	5
10	–	–
11	Koplampen (sommige modellen)	15
12	12 V aansluiting (sigarettenaansteker)	15
13	Elektrisch verstelbare stoel van de passagier	5
14	Audiosysteem, VNS	5
15	Versterker	20
16	Voorste mistlampen	15
17	VNS display	10
18	–	–
19	Automatische transmissie; Shiftlock; Uitgebreide vooruitgang D2.	10
20	Knipperlichten	20
21	Module van de schakelaar voor de koplampen; Klimatiseringssysteem; Diagnostische aansluiting aan boord; Modules van de stuurkolom.	5
22	Relais voor langdurige voeding D1; Klimatiseringssysteem; Elektrisch verstelbare stoel van de bestuurder; Informatie voor de bestuurder.	10
23	Ontstekingsschakelaar; Relais van de startmotor; SRS; Motorbesturingsmodule.	10
24	Ventilator van het klimatiseringssysteem	30
25	–	–
26	Elektronische module – extra verlichting	10
27	–	–
28	Voor- en achterlichten links	7,5
29	Voor- en achterlichten rechts; Kentekenverlichting.	7,5
30	Centrale elektrische module; Verlichting van de spiegels op het zonnescherm; Verlichting van het dashboard; Interne verlichting.	10
31	Brandstofpomp	15
32	Actuator van het schuifdak	15
33	Centrale vergrendeling, elektrische ramen – linker spiegel	25
34	Centrale vergrendeling, elektrische ramen – rechter spiegel	25
35	Elektrische achterramen	30
36	Alarm sirene	5

Zekeringen in de laadruimte

De zekeringen in de laadruimte bevinden zich achter het paneel aan de bestuurderszijde van de laadruimte

Nummer	Beschrijving	Amperages [A]
1	Achterste elektrische module; Verlichting van de laadruimte.	10
2)	Achter mistlamp	10
3)	Stoplichten	15
4	Reserveverlichting	10
5	Ontdooiing van de achterruit; Relais 15I – accessoires.	5
6	Vergrendeling van de achterklep	10
7	Aanvullende 12 V aansluiting in de laadruimte (optie)	15
8	Centrale vergrendeling van de achterdeuren; Tankklep.	20
9	Waarschuwingssignaal (30 kanalen)	15
10	CD-wisselaar, VNS	10
11	Accessoire controle module (AEM)	15
12	Achterklepveger	15
13	Laadruimte van de subwoofer (optie)	15
14	Stoplichten	7,5
15	Trekkhaak (15I)	20
16	–	–
17	Module van de vierwielaandrijving	7,5
18	–	–

Volvo XC70 (2004) – zekering schema

Productiejaar: 2004.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2004) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringen – motorcompartiment

Volvo XC70 – zekeringen – motorcompartiment

Positie	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra koplampen (optie)	20
3	–	–
4	Oxygen sensoren	20
5	Motorverwarming, elektromagnetische kleppen	10
6	Luchtmassasensor, motorbesturingsmodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Claxon	15
10	Achterklepveger	10
11	Ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Veegbladen	25
14	ABS / STC / DSTC	30
15	–	–
16	Voorruitveger, veegbladen / wassers van de koplampen (sommige modellen)	15
17	Dimlichten rechts	10
18	Dimlichten links	10
19	ABS / STC / DSTC	30
20	Verblindende lichten links	15
21	Verblindende lichten rechts	15
22	Startmotor	25
23	Motorbesturingsmodule, relais motor	5
24	–	–

Schema van de zekeringkast aan de rand van het dashboard

Nummer	Beschrijving	Amperages [A]
1	Dimlichten	15
2	Verblindende lichten	20
3	Elektrisch verstelbare stoel van de bestuurder	30
4	Elektrisch verstelbare stoel van de passagier	30
5	–	–
6	–	–
7	Verwarmde stoel – vooraan links (optie)	15
8	Verwarmde stoel – vooraan rechts (optie)	15
9	ABS / STC / DSTC	5
10	–	–
11	Koplampen (sommige modellen)	15
12	12 V aansluiting (sigarettenaansteker)	15
13	Elektrisch verstelbare stoel van de passagier	5
14	Audiosysteem, VNS	5
15	Versterker	20
16	Voorste mistlampen	15
17	VNS display	10
18	–	–
19	Automatische transmissie; Shiftlock; Uitgebreide vooruitgang D2.	10
20	Knipperlichten	20
21	Module van de schakelaar voor de koplampen; Klimatiseringssysteem; Diagnostische aansluiting aan boord; Modules van de stuurkolom.	5
22	Relais voor langdurige voeding D1; Klimatiseringssysteem; Elektrisch verstelbare stoel van de bestuurder; Informatie voor de bestuurder.	10
23	Ontstekingsschakelaar; Relais van de startmotor; SRS; Motorbesturingsmodule.	10
24	Ventilator van het klimatiseringssysteem	30
25	–	–
26	Elektronische module – extra verlichting	10
27	–	–
28	Voor- en achterlichten links	7,5
29	Voor- en achterlichten rechts; Kentekenverlichting.	7,5
30	Centrale elektrische module; Verlichting van de spiegels op het zonnescherm; Verlichting van het dashboard; Interne verlichting.	10
31	Brandstofpomp	15
32	Actuator van het schuifdak	15
33	Centrale vergrendeling, elektrische ramen – linker spiegel	25
34	Centrale vergrendeling, elektrische ramen – rechter spiegel	25
35	Elektrische achterramen	30
36	Alarm sirene	5

Zekeringen in de laadruimte

De zekeringen in de laadruimte bevinden zich achter het paneel aan de bestuurderszijde van de laadruimte

Nummer	Beschrijving	Amperages [A]
1	Achterste elektrische module; Verlichting van de laadruimte.	10
2)	Achter mistlamp	10
3)	Stoplichten	15
4	Reserveverlichting	10
5	Ontdooiing van de achterruit; Relais 15I – accessoires.	5
6	Vergrendeling van de achterklep	10
7	Aanvullende 12 V aansluiting in de laadruimte (optie)	15
8	Centrale vergrendeling van de achterdeuren; Tankklep.	20
9	Waarschuwingssignaal (30 kanalen)	15
10	CD-wisselaar, VNS	10
11	Accessoire controle module (AEM)	15
12	Achterklepveger	15
13	Laadruimte van de subwoofer (optie)	15
14	Stoplichten	7,5
15	Trekkhaak (15I)	20
16	–	–
17	Module van de vierwielaandrijving	7,5
18	–	–

Volvo XC70 (2004) – zekering schema

Productiejaar: 2004.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2004) is de zekering 13 in de zekeringkast op het dashboard.

Zekeringen – motorcompartiment

Volvo XC70 – zekeringen – motorcompartiment

Positie	Beschrijving	Amperages [A]
1	Accessoires	25
2	Extra koplampen (optie)	20
3	–	–
4	Oxygen sensoren	20
5	Motorverwarming, elektromagnetische kleppen	10
6	Luchtmassasensor, motorbesturingsmodule, injectoren	15
7	Throttle body module	10
8	Airconditioningcompressor, gaspedaalsensor, ventilator E-box	10
9	Claxon	15
10	Achterklepveger	10
11	Ontstekingsspoelen	20
12	Stoplichtschakelaar	5
13	Veegbladen	25
14	ABS / STC / DSTC	30
15	–	–
16	Voorruitveger, veegbladen / wassers van de koplampen (sommige modellen)	15
17	Dimlichten rechts	10
18	Dimlichten links	10
19	ABS / STC / DSTC	30
20	Verblindende lichten links	15
21	Verblindende lichten rechts	15
22	Startmotor	25
23	Motorbesturingsmodule, relais motor	5
24	–	–

Volvo XC70 (2005) – zekering schema

Productiejaar: 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2005) is de zekering 11 in de zekeringkast in het interieur.

Zekeringen – motorcompartiment

Nummer	Beschrijving	Amperages [A]
1	–	–
2	Extra koplampen (optie)	20
3	Throttle body module (modellen zonder turbo)	10
4	Oxygen sensoren	20
5	Motorverwarming; Elektromagnetische kleppen; Brandstoflek sensor.	10
6	Luchtmassasensor; Motorbesturingsmodule; Injectoren.	15
7	–	–
8	Airconditioningcompressor; Gaspedaalsensor; Ventilator E-box.	10
9	–	–
10	–	–
11	Ontstekingsspoelen	20
12	–	–
13	Veegbladen	25
14	ABS	30
15	Spray nozzles van de koplampen (sommige modellen)	35
16	–	–
17	Dimlichten aan de bestuurderszijde	20
18	Dimlichten aan de passagierszijde	20
19	ABS	30
20	Verblindende lichten aan de passagierszijde	20
21	Startmotor	15
22	Motorbesturingsmodule; Relais motor.	10
23	–	–
24	–	–

Schema van de zekeringkast in het interieur, achter het plastic paneel

Nummer	Beschrijving	Amperages [A]
1	Verwarmde stoel van de passagier (optie)	15
2	Verwarmde stoel van de bestuurder (optie)	15
3	Claxon	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Alarm sirene	5
9	Voeding stoplichtschakelaar	5
10	Dashboard; Klimatiseringssysteem; Elektrisch verstelbare stoel van de bestuurder (optie); Passagiersgewicht sensor (alleen Amerikaanse modellen).	10
11	12 V aansluitingen – voor- en achterstoelen	15
12	–	–
13	–	–
14	Veegbladen van de koplampen (V70 R)	15
15	ABS, STC / DSTC	5
16	Servosterking; Actieve bi-xenon koplampen (optie).	10
17	Dimlicht aan de bestuurderszijde (optie)	7,5
18	Dimlicht aan de passagierszijde (optie)	7,5
19	–	–
20	–	–
21	Module van de transmissie; Achteruitversnelling blokkering (M66).	10
22	Verblindende lichten aan de bestuurderszijde	10
23	Verblindende lichten aan de passagierszijde	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrisch verstelbare stoel van de passagier (optie); Audiosysteem.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vacuum pomp	20
34	Wasserpomp – veegbladen van de koplampen (V70 R)	15
35	–	–
36	–	–

Volvo XC70 (2006) – zekering schema

Productiejaar: 2006.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2006) is de zekering 11 in de zekeringkast in het interieur.

Zekeringen – motorcompartiment

A – Vano motore superiore

B – Vano motore anteriore

C – Vano motore inferiore

Nummer	Beschrijving	Amperages [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Extra koplampen (optie)	20
6	Relais van de startmotor	35
7	Intermittenz	25
8	–	–
9	Brandstofpomp	15
10	Ontstekingsspoelen; Motorbesturingsmodule.	20
11	Gaspedaalsensor; Airconditioningcompressor; Ventilator E-box.	10
12	Motorbesturingsmodule; Injectoren; Luchtmassasensor.	15
13	Throttle body module	10
14	Verwarmde zuurstofsensor	20
15	Motorverwarming; Elektromagnetische kleppen.	10
16	Dimlicht aan de bestuurderszijde	20
17	Dimlichten aan de passagierszijde	20
18	–	–
19	Voeding van de motorbesturingsmodule; Relais van de motor.	5
20	Parkeerlichten	15
21	–	–

Schema van de zekeringkast in het interieur, achter het plastic paneel

Nummer	Beschrijving	Amperages [A]
1	Verwarmde stoel van de passagier (optie)	15
2	Verwarmde stoel van de bestuurder (optie)	15
3	Claxon	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Alarm sirene	5
9	Voeding stoplichtschakelaar	5
10	Dashboard; Klimatiseringssysteem; Elektrisch verstelbare stoel van de bestuurder (optie); Passagiersgewicht sensor (alleen Amerikaanse modellen).	10
11	12 V aansluitingen – voor- en achterstoelen	15
12	–	–
13	–	–
14	Veegbladen van de koplampen (V70 R)	15
15	ABS, STC / DSTC	5
16	Servosterking; Actieve bi-xenon koplampen (optie).	10
17	Dimlicht aan de bestuurderszijde (optie)	7,5
18	Dimlicht aan de passagierszijde (optie)	7,5
19	–	–
20	–	–
21	Module van de transmissie; Achteruitversnelling blokkering (M66).	10
22	Verblindende lichten aan de bestuurderszijde	10
23	Verblindende lichten aan de passagierszijde	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrisch verstelbare stoel van de passagier (optie); Audiosysteem.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vacuum pomp	20
34	Wasserpomp – veegbladen van de koplampen (V70 R)	15
35	–	–
36	–	–

Volvo XC70 (2006) – zekering schema

Productiejaar: 2006.

Sigarettenaansteker zekering (voedingsaansluiting) in Volvo XC70 (2006) is de zekering 11 in de zekeringkast in het interieur.

Zekeringen – motorcompartiment

A – Vano motore superiore

B – Vano motore anteriore

C – Vano motore inferiore

Nummer	Beschrijving	Amperages [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Extra koplampen (optie)	20
6	Relais van de startmotor	35
7	Intermittenz	25
8	–	–
9	Brandstofpomp	15
10	Ontstekingsspoelen; Motorbesturingsmodule.	20
11	Sensore del pedale dell’acceleratore; Compressore dell’aria condizionata; Ventilatore e-box.	10
12	Modulo di controllo del motore; Injectoren; Luchtmassasensor.	15
13	Throttle body module	10
14	Verwarmde zuurstofsensor	20
15	Motorverwarming; Elektromagnetische kleppen.	10
16	Dimlicht aan de bestuurderszijde	20
17	Dimlichten aan de passagierszijde	20
18	–	–
19	Voeding van de motorbesturingsmodule; Relais van de motor.	5
20	Parkeerlichten	15
21	–	–

Schema van de zekeringkast in het interieur, achter het plastic paneel

Post correlati:

1. Volvo C30 (2006-2013) – zekeringdoos
2. Volvo XC90 (2003-2022) – zekeringdoos
3. Volvo V60 Plug-in Hybrid (2014-2018) – zekeringdoos
4. Volvo V40 I (1995-2004) – batterij
5. Volvo V70 III (2007-2016) – batterij
6. Volvo XC40 (2018-2022) – zekeringdoos
7. Volvo XC40 Recharge Pure Electric (2022) – zekeringdoos

Leggere  Volvo C40 Recharge (2022) - zekeringdoos

• Audi RS6 C5 (1997-2005) – zekeringdoos
• Ford Focus II (2004-2011) – zekeringdoos

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.

Nummer	Beschrijving	Amperages [A]
1	Verwarmde stoel van de passagier (optie)	15
2	Verwarmde stoel van de bestuurder (optie)	15

september 2026

M	D	W	D	V	Z	Z
	1	2	3	4	5	6
7	8	9	10	11	12	13
14	15	16	17	18	19	20
21	22	23	24	25	26	27
28	29	30
