Alfa Romeo 146 (1994-2000) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Alfa Romeo 146 (1994-2000), krijg je informatie over de locatie van de zekeringpanelen binnen de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Alfa Romeo 146 (1994-2000) – schema van de zekeringkast

Productiejaar: 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Alfa Romeo 146 (1994-2000) is zekering 6 in de zekeringkast.

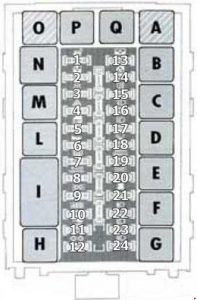

Zekeringkast op het dashboard (type 1)

Nr	Amperages [A]	Beschrijving
1	7,5	1) Dim-Dip
	30	2) Verwarmde stoelen
2	25	Elektrische voorruiten
3	7,5	1) Richtingaanwijzers; Elektrische voorruiten; Compressorkontrole; Motorventilator timer; Kofferbakopening controle.
	20	2) Klok; Interieurverlichting van het dak; Instrumentenpaneel; Afstandsbediening met deurvergrendeling; Radio; Radiotelefoon.
20	3) Interieurverlichting van het dak en kofferbakverlichting; Klok; Radio-ontvanger; Kofferbakontgrendelknop; Airconditioningcompressor.
4	10	Alarmlichten; Diefstalbeveiligingssysteem.
5	20	Deurvergrendelingssysteem
6	25	1) Claxon;Sigarenaansteker; Remlichten; Radio.
	20	2) Claxon
7	30	Verwarmde achterruit; Verwarmde achterste alarmlichten; Ontdooiing van de spiegels.
8	15	1) Instrumentenpaneel; Voorruitwissers; Achteruitrijlichten; Airbag; Zijspiegelverstelling; Klok; Bedieningspaneel; Alfa Romeo codesysteem; EGR.
	15	2) Voeding van de hendel; Instrumentenpaneel; Bedieningspaneel; Kofferbakopening; Voorruit; Zijspiegelverstelling; Airbag; Luchtcirculatie; Compressorkontrole; EGR (TD); ABS; Radiotelefoon; Extra verwarmingscontrole-eenheid (JTD).
	15	3) Remlichten; Extra remlichten; Achteruitrijlicht; Remlicht van de aanhanger; Achterruitwissers; Tellers; Laadlamp; Laag oliedruklamp; Verlichting van de waarschuwingslampjes.
9	10	1) Achterste positie licht rechts; Verlichting van het voorste kenteken links; Voorste zijlicht links; Waarschuwingslicht voor zijlicht; Dashboardverlichting; Controleverlichting.
	10	2) Voorste zijlicht rechts en bijbehorende waarschuwingslamp; Achterste zijlicht links; Verlichting van het voorste kenteken rechts; Zijlicht van de linker aanhanger; Instrumentenpaneel; Verlichting controle.
10	10	1) Klok; Interieurverlichting; Instrumentenpaneel; Afstandsbediening voor de deurvergrendeling.
	10	2) ABS-systeem
11	30	1) Verwarmde stoelen
	7,5	2) Motorventilator; CODE controle-eenheid; Controle-eenheid (JTD); Compressorkontrole-eenheid (TD).
7,5	3) Alfa Romeo Code systeem (T.SPARK motoren); Motorradiatorventilator; Injectiesysteem.
12	30	1) Motorventilator (Boxer)
	7,5	2) Deurvergrendeling en alarmrelais; TELEPASS voeding.
	7,5	3) Richtingaanwijzers
13	30	Elektrische dakramen
14	25	Elektrische achterruiten
15	7,5	1) Achterste mistlampbedekking (auto en aanhanger); Waarschuwingslamp voor mistlampbedekking.
16	15	Rechtdoel licht
17	15	Linker grootlicht; Waarschuwingslamp voor grootlicht.
18	20	Voorruitwissers; Verwarmde stoelen.
19	25	1) Achterruitwisser; Compressorkontrole-eenheid (TD); Radiatorventilator (TD en T.SPARK); Verwarmde stoelen.
	10	2) Sigarettenaansteker
	10	3) Verlichting van het handschoenenkastje; Elektrische voorruiten; Elektrische achterruiten; Verwarming van de achterruit; Zijspiegelverstelling; Zonneklep; Airconditioningcompressor; Laadonderbreking tijdens het starten.
20	10	1) Verlichting van het instrumentenpaneel, controleverlichting, achterste positie licht links, verlichting van het voorste kenteken rechts, voorste positie licht rechts, waarschuwingslamp voor zijlicht
	10	2) Sigarenaansteker, voorste zijlicht links, achterste zijlicht rechts, verlichting van het voorste kenteken links, zijlicht van de rechter aanhanger, mistlampen en bijbehorende waarschuwingslampen, elektrische voorruiten, elektrische achterruiten, zijspiegelverstelling, radio
21	20	1) Verwarming, ventilator
	30	2) Verwarming, ventilator
22	20	Mistlampen, waarschuwingslamp voor mistlampen
23	10	1) Rechtdoel licht, regelapparaat voor de koplampen
	10	2) Linker grootlicht
24	10	1) Linker grootlicht
	10	2) Rechtdoel licht, regelapparaat voor de koplampen
Relais
a	Relais van het elektrisch dak
b	Controller van de achterste mistlampbedekking
c	1) Relais van de achterste mistlampbedekking 2) Relais van het elektrisch dak
d	Relais van de grootlichten
e	Hoofdvoedingsrelais
f	Relais van de mistlampen
g	Relais van de dimlichten
h	Verwarmd relais van de achterruit
i	Controle-eenheid van de deurvergrendeling
j	Relais van de claxon
M	Relais van de zijlichten
N	Intermitterende werking van de elektronische voorruitwissers
O	–
P.	1) Relais voor het activeren van de DIM-DIP 2) Relais van de motor koelventilator
Q	1) Relais van de motor water koelventilator 2) Relais van de richtingaanwijzers / alarmlichten
1)… of 2)… of 3)…

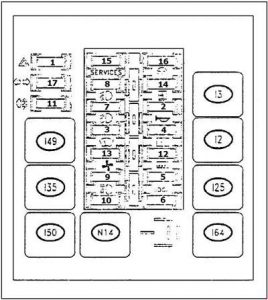

Zekeringkast op het dashboard (type 2)

Nummer	Amperages [A]	Beschrijving
1	10	Alarmlichten
2	20	Claxon, sigarenaansteker, remlichten, radio
3	20	Ruitenwissers
4	20	Verwarmde achterruit
5	10	Verlichting van het instrumentenpaneel, controller, verlichting, achterste positie licht links, rechter strip, voorste positie licht rechts, waarschuwingslamp voor zijlicht
6	10	Achterste zijlicht rechts, linker strip zonder strip, voorste zijlicht links
7	10	Rechtdoel licht
8	10	Linker grootlicht
9	10	Rechtdoel licht
10	10	Linker grootlicht, waarschuwingslamp voor grootlichten
11	7,5	Achterste mistlampbedekking, waarschuwingslamp voor mistlampbedekking
12	30	Verwarmde achterruit, verwarmde achterste waarschuwingslamp
13	20	Verwarming, ventilator
14	25	Motorventilator
15	10	Instrumentenpaneel, koplampwissers, achteruitrijlicht, airbag, klok, motorventilator, ALFA ROMEO CODE
16	20	Klok, interieurverlichting, instrumentenpaneel, deurvergrendelingen
17	7,5	Richtingaanwijzers, compressorkontrole, klok van de motorventilator, controle van het elektrisch dak
Relais
I2	Verwarmd relais van de achterruit
I3	Relais van de claxon
I25	Relais van de achterste mistlampbedekking
I35	Hoofdvoedingsrelais
I49	Relais van de dimlichten
I50	Relais van de grootlichten
I64	Relais van de zijlichten
N14	Intermitterende werking van de elektronische voorruitwissers

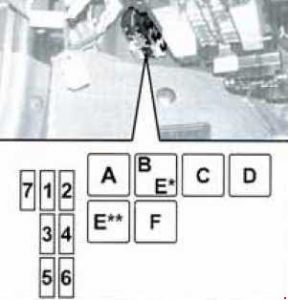

* – Positie voor T.SPARK motoren
** – Positie voor 1.9 JTD motor

Nummer	ZA	Beschrijving
1	10	Airconditioningcompressor
2	20	Koplampwissers
3	30	Elektrische ramen en deurvergrendelingssysteem
4	10	Airbagsysteem, instrumentenpaneel
5	7,5	Ontdooiing van de buitenspiegels
6	20	Alarm systeem
7	7,5	Alfa Romeo Code systeem (T.SPARK motoren)
Relais
a	Klok van de richtingaanwijzers
b	Relais voor de verwarming van de brandstofolie (alleen 1,9 JTO)
c	Relais van de koplampwissers (optioneel voor versies/markten, waar van toepassing)
d	Relais van de ruit van de passagier
e	Relais van de ontdooiing van de buitenspiegels (optioneel voor versies/markten, waar van toepassing)
f	Relais voor het openen van de achterklep (optioneel voor versies/markten, waar van toepassing)

Zekeringkast van de motorruimte

T.SPARK

1.9 JTD

Nummer	ZA	Beschrijving
1	30	Alle apparaten die door het contact in MAR zijn geactiveerd werken niet
2	40	Motorradiatorventilator
3	60	Bijna alle elektrische systemen en componenten werken niet
4	60	Bijna alle elektrische systemen en componenten werken niet
5	60	ABS-systeem
6	30	Elektronisch injectiesysteem met ontsteking (alleen benzinemotoren)
7	70	Extra verwarming (1.9 JTD versie) voor versies/markten, waar van toepassing
8	60	Gloeien en weerstand van de brandstofolie filter (1.9 JTD versie)

Aanvullende zekeringen (T.SPARK)

Nummer	ZA	Beschrijving
1	15	Injectiesysteem
2	15	Injectiesysteem
Relais
a	Hoofd relais
b	Brandstofpomp en service relais
c	Relais van de airconditioningcompressor (optioneel voor versies/markten, waar van toepassing)
d	Relais voor het activeren van de radiatorventilator met 2a snelheid

Aanvullende zekeringen (1,9 JTD)

Voor de 1.9 JTD motor bevindt zich op een speciale steun onder het tapijt aan de passagierszijde, volgens de injectiecontroller, een set van zekeringen en relais.

Nummer	ZA	Beschrijving
1	7,5	Alfa Romeo Code systeem
2	7,5	Injectiesysteem
Relais
a	Relais van de brandstofpomp
b	Relais van het injectiesysteem

Nummer	ZA	Beschrijving
1	40	Motorradiatorventilator
Relais
a	Relais voor het activeren van de radiatorventilator met 2a snelheid (versie met verwarming)
b	Relais voor het activeren van de ventilator met 1a snelheid
c	Relais voor het activeren van de ventilator met 2a snelheid
d	Relais van de airconditioningcompressor

Voor versies/markten, waar van toepassing, voor de 1.9 JTD motor kunnen de volgende relais worden gevonden bij de rechter koplamp:
– Relais voor de verwarming van de passagiersruimte op 1^a niveau
– Relais voor de verwarming van de passagiersruimte op 2^a niveau
– Veiligheidsschakelaar van de verwarming,
Bovendien, alleen voor versies met airconditioning, is er in het kanaal van de motorventilator een schakelaar voor de motorventilator met 2^a snelheid.
