Volkswagen Passat B5 (1996-2005) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Passat B5 (1996–2005), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

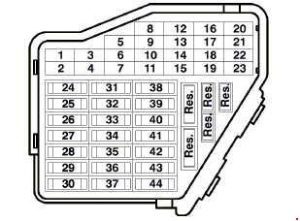

Volkswagen Passat B5 (1996-2005) – schema van de zekeringkast

Productiejaar: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in de Volkswagen Passat B5 (1996-2005) is zekering 33 in de zekeringkast.

De zekeringkast bevindt zich aan de linkerkant van het passagierscompartiment

Nummer Amperages [A] Beschrijving
1 5 Verwarmd ruitensproeier mondstuk
2 10 Knipperlicht systeem
3 – Niet gebruikt
4 5 Kentekenverlichting
5 10 Eleketrische stoelen;

Airconditioning;

Telematica;

Multifunctioneel stuur;

Open dak;

Spiegelverstelling;

HomeLink.
6 5 Comfortmodule van het comfortsysteem
7 10 ABS;

Snelheidsregel systeem;

Motorbesturingseenheid.
8 5 Automatische koplampverstelling
9 5 Parkeerhulp
10 5 CD-wisselaar;

Telematica;

Multifunctioneel stuur;

Navigatie;

Radio.
11 5 Elektrische stoelen met geheugen
12 10 B+ (positieve batterijspanning)

voor dataverbinding (DLC)
13 10 Remlichten
14 10 Comfortmodule systeem
15 10 Instrumenten, dashboard, airconditioning;

Automatische transmissie.
16 5 ABS;

Stuurhoek sensor.
17 10
15		 Voedingsaansluiting;

Telematica,
18 10 Rechter hoofdlicht, grootlicht
19 10 Linker hoofdlicht, grootlicht
20 15 Rechter hoofdlicht, dimlicht
21 15 Linker hoofdlicht, dimlicht
22 5 Parkeerlamp, rechterzijde
23 5 Parkeerlamp, linkerzijde
24 25 Wisser systeem
25 30 Versnellingsventilator;

Recirculatie regeling;

Airconditioning;

Open dak.
26 30 Achterruitontwaseming
27 15 Wisser systeem voor achterruiten
28 20 Brandstofpomp (FP)
29 20 Motorbesturingseenheid,

Koelventilator.
30 20 Open dak
31 15 Alarmlichten;

Snelheidsregel systeem;

Automatische transmissie;

Spiegelverstelling;

Diagnose.
32 20 Motorbesturingseenheid (ECM);

Snelheidsregel systeem.
33 15 Sigarettenaansteker
34 15 Motorbesturingseenheid (ECM);

Injectoren.
35 30 Trekhaak aansluiting
36 15 Mistlampen
37 20 Radio systeem, navigatie
38 15 Comfortmodule systeem
39 15 Noodverlichting systeem
40 25 Dubbele claxon
41 25 Telematica
42 25 ABS
43 15 Motorbesturingseenheid (ECM)
44 30 Verwarmde stoelen
Leggere  Volkswagen Passat B4 (1993-1997) – zekeringdoos

Verdeling van relais en zekeringen – passat b5 zekeringen beschrijving

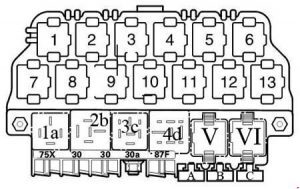

Schema van de relais op een paneel met dertien

hulp relais boven het relais paneel
1 Koelventilator controle (FC)-A/C

Relais (373)
2 Relais van het open dak (79)
3 Relais van de airconditioning koppeling (267);

Relais van de airconditioning koppeling (384).
4 Dagrijverlichting;

Relais van de server wissel (173).
5 Taxi alarm relais;

Grootlicht relais;

Nood laser relais.
6 Relais van de schakelaar verlichting
7 Mistlamp relais (381)
8 Module voor multifunctioneel stuur (451);

Module voor multifunctioneel stuur (452).
9 Module voor multifunctioneel stuur (451);

Module voor multifunctioneel stuur (452).
10 Remhulp relais (373)
11 Taxi alarm relais;

Nood laser relais (200).
12 Dubbel claxon relais (53);

Taxi alarm relais.
13 Parkeren/Neutraal (PNP);

Relais (175);

Start relais positie – koppeling (53).
Zekeringen op een paneel met dertien

relais paneel
A 25 Taxi zekering
B 20 Taxi zekering
B 10 Grootlicht links
C 15 Remsysteem zekering;

Vacuum pomp.
D 20 Voedingsaansluiting zekering (12 V);

Achterconsole.
E 5 Taxi zekering
E 10 Grootlicht rechts,
Positie van de relais op het relais paneel
1a Dubbel claxon relais (53)
2b Laadverlagings relais (370)
3c Niet gebruikt
4d Brandstofpomp relais (FP) (372) (409)
V Intermitterend ruitenwisser relais (377) (389)

Intermitterend ruitenwisser relais;

Regen sensor (192).
VI Intermitterend ruitenwisser relais (377) (389);

Intermitterend ruitenwisser relais;

Regen sensor (192).
Zekeringen op het relais paneel
A 20 Zekering voor de 12V aansluiting I in de kofferbak
B 20 Zekering voor de 12V aansluiting II in de kofferbak
C 10 Taxi zekering

Schema van de relais op een paneel met acht hulp relais achter het relais paneel

Positie van de relais op het relais paneel
1 Niet gebruikt
2 Niet gebruikt
3 Koelventilator controle relais (FC) 80 W (373)
4 Niet gebruikt
5 Koelventilator controle relais eerste snelheid (FC) (373)
6 Koelventilator controle relais (FC) (373)
7 ABS relais met ESP (373)
8 Koelventilator controle relais (FC) (370)
Zekeringen op het achtste paneel

hulp relais
30A Zekering van de ABS hydraulische pomp
30A Zekering van de voeding raam
30A
40A
60A		 Zekering van de koelventilator
5A Zekering van de koelventilator
30A
50A		 Zekering van de ABS hydraulische pomp
30A Automatische schakelaar – passagiersstoel
30A Voedingsschakelaar – bestuurder aansluiting
30A Alarm systeem met inbraakbeveiliging;

Telematica.
15A Alarm systeem met inbraakbeveiliging
Leggere  Volkswagen Golf Plus (2005-2014) – zekeringdoos

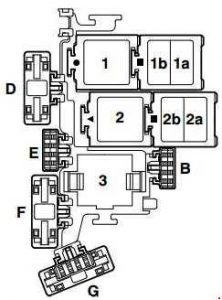

Verdeling van relais en zekeringen op het relais paneel

Nummer Amperages [A] Beschrijving
B 10 Zekeringen voor injectoren (S116)
B 5 Zekering voor de hulp koelvloeistofpomp (EC)
D 50 Zekering van de secundaire luchtpomp (S130)
E 40 Zekering voor de thermische ontstekingsspoel (S115)
F 5 Motorbesturingseenheid (ECM) zekeringen (S102)
G 10 Zekering van de motor elektronica (S282)

1 Voedingsmodule van de Motronic Engine Control (167),

motorcode BDP
2 Relais van de secundaire luchtpomp (AIR) (373), (100)
3 Voedingsmodule van de Motronic Engine Control (429), (219)

Hulp koelvloeistof (EC);

Relais van de pomp (53), (411)
