Audi A2 (1999-2005) – zekeringdoos

Jeroen van Vliet

Audi A2 (1999-2005) – schema van de zekeringen

Productiejaar: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Zekering voor sigarettenaansteker (voedingsaansluiting) in Audi A2 (1999-2005) is de zekeringen 11 en 12 in het zekeringenkastje nabij de linker voorstoel.

Positie van de zekeringen

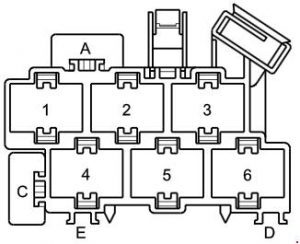

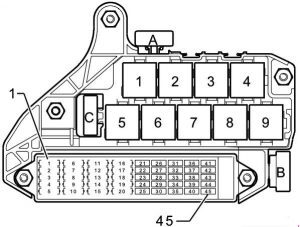

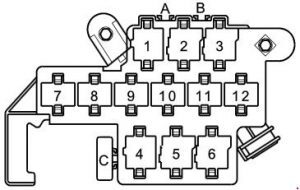

1 – Hoofdzekering 150 A 2 – Relaishouder (9 punten) 3 – Zekeringenkast
4 – Relaishouder (6+6 punten)
5 – Relaishouder (3 punten)
6 – Aansluitpunt, kolom A, links
7 – Aansluitpunt, kolom, rechts

Schema van de zekeringen

Hoofdzekering

Nummer
 Amperages [A]
 Beschrijving
S88 150 A Fusible zekering

Relaishouder (9 punten)

Nr Beschrijving Amperages [A]
A Multifunctionele stuurwielzekering (S326) 1
B Extra zekering voor verwarming (S126) 60
C Verwarming ventilator controle groep zekering (S142) 40
1 Bedieningsunit met display in het instrumentenpaneel 10
2 Navigatie-interface;

Radio spanningsstabilisator 2;

Antenne selectie controle unit;

Service elektronica controle;

Navigatie/TV Tuner;

Versterker.

 20
3 Spanningsstabilisator 20
4 Verwarming ventilator;

Thermostaat.

 20
6 Ruitenwissers – intermitterende modus;

Schakelaar voor de ruitensproeierpomp.

 25
7 Relais voor noodverlichting 15
8 Toonhoogte relais van de claxon;

Besturing voor het schuifdak gordijn.

 25
10 Bij de aanhangwagen aansluiting 30
11 Bij 12 V 20
12 Sigarettenaansteker 15
13 Besturing voor de bestuurders- en passagiersstoel;

Verwarmde voorstoelen.

 15
14 Laag vermogen thermisch relais 30
14 Verwarmingscontrole unit 20
15 Climatronic;

Achterruitverwarming.

 30
16 Schakelaar voor de frisse lucht ventilator;

Besturing voor de frisse lucht ventilator.

 30
18 Brandstofpomp (voedingspomp) 20
19 Verwarming van de lambda-sonde na de katalysator;

Elektromagnetische klep 1 (impuls);

Actief koolstoffilter systeem;

NOx sensor controle.

 20
20 Besturing 4LV (injectiesysteem);

Ontsteking bobine (van 1 tot 4) met uitgangsstadium.

 20
22 Dubbel filament lamp voor de koplampen, links 10
23 Controlelampje voor lampcontrole

Hoekregeling motor van de koplampen, rechts;

Dubbel filament lamp voor de koplampen, rechts.

 15
24 Controlelampje voor lampcontrole;

Hoekregeling motor van het dimlicht, links;

Dubbel filament lamp voor de koplampen, links.

 15
25 Controle voor de service elektronica van de mobiele telefoon;

Telefoon/telematica controle unit;

Antenne versterker, mobiele telefoon.

 5
26 Controlelampje voor lampcontrole;

Achterlicht, rechts;

Zijlicht, rechts;

 5
27 Controlelampje voor lampcontrole;

Achterlicht, links;

Zijlicht, links.

 5
28 Diagnose aansluitpunt 10
29 Diagnose aansluitpunt;

Achteruitrijlicht schakelaar.

 15
30 Remlicht schakelaar 10
31 Remlicht schakelaar;

Verwarmingselement (ontluchtingsklep van het carter)

(MPI-motor, dieselmotor);

Luchtmassameter;

Laag vermogen thermisch;

Hoog vermogen thermisch relais;

Cruise control schakelaar;

Radiator ventilator controle unit;

Extra controle unit voor luchtverwarming

Extra controle unit voor luchtverwarming

Uitlaatgas recirculatie klep.

 10
32 Verlichting van het handschoenenkastje;

Verlichting van het kenteken, links;

Verlichting van het kenteken, rechts.

 10
33 Verwarmingselement, linker ruitensproeier;

Verwarmingselement, rechter ruitensproeier.

 5
34 Relais voor noodverlichting 10
35 Achterlicht links voor mistlamp;

Schakelaar voor de voor- en achtermistlampen.

 15
36 Alarm van het inbraaksysteem;

Klimaatregeling;

Climatronic controle en display;

Verwarmd achterruit relais;

Afstandsbediening voor tankdop schakelaar;

Interne monitor schakelaar;

Centrale controle unit voor het comfort systeem.

 10
37 Navigatiesysteem met CD-speler controle unit;

Parkeerhulp controle unit.

 10
38 Automatische binnenspiegel met anti-verblindingsfunctie 10
38 Compressorklep, klimaatbeheersingssysteem;

Verwarmd achterruit relais;

Schakelaar voor de frisse lucht recirculatie klep;

Controle elektronica, navigatie;

Elektronische controle unit voor handgeschakelde transmissie;

Parkeerhulp controle unit;

Stuurhulp systeem;

Navigatiesysteem met CD-speler controle unit;

Telefoon/telematica controle unit;

Controle voor de sleutelontgrendeling;

Extra verwarmingsknop (ECON);

Waarschuwingslampje schakelaar.

 10
39 Deuren controle unit, voorpassagierszijde;

Deuren controle groep, achterzijde rechts.

 10
40 Waarschuwingslampje voor het tractiecontrole systeem;

Tractiecontrole schakelaar;

ABS met EDL controle unit;

Hoek van de stuurtransmitter.

 10
41 Deuren controle unit, bestuurderszijde;

Deuren controle groep, achterzijde links.

 10
42 Ultrasone inbraakalarm 10
43 Elektronische controle unit voor handgeschakelde transmissie 10
44 Ontstekings elektromagnetische klep met sleutelblokkering;

Elektronische controle unit voor handgeschakelde transmissie;

Waarschuwingslampje voor de handrem controle;

Controle unit voor de ontstekingsblokkering.

 10
45 Injecteur, cilinder 1;

Injecteur, cilinder 2;

Injecteur, cilinder 3;

Injecteur, cilinder 4;

Verwarmingselement (ontluchtingsklep van het carter) (FSI-motor);

Drukregeling klep voor brandstof;

Klep voor de distributie van de inlaatspruitstuk kleppen -1-;

Brandstof dosering klep;

Luchtstroom regeling klep van de brandstofinlaat klep;

Koelthermostaat van de motor.

 15
Relais
1 Laad relais schakelaar (J511)
4 Hoog vermogen thermisch relais (J360)
5 Dubbel toon relais (J4)
6 Controlelampje voor lampcontrole (K41)
7 Controlelampje voor lampcontrole (K41)
8 Laag vermogen thermisch relais (J359)
9 Contact X ontlast relais (J59)

Relaishouder (6+6 punten)

Nr Beschrijving
1* Startmotor blokkering en achteruitrijlicht relais (J226)
2 Relais voor ruitenwissers en automatische ruitensproeiers (J31)
3 Relais voor ruitenwissers en automatische ruitensproeiers (J31)
4* Relais voor de hydraulische pomp van de transmissie (J510)
5* Ontstekingsblokkering controle module (J557)
5** Brandstofpomp relais (J17)
6* Startknop van de Allock controle unit (J557)
Nr Beschrijving Amperages [A]
A Relais zekering voor hydraulische pomp (S279) 20
C Zekering voor ABS controle unit 1 (S123) 60

Relaishouder (3 punten)

Nr Beschrijving Amperages [A]
A* Fusible zekering voor gloeipluggen (motor) (S39) 40
A** Zekering voor de motor controle unit (S102) 30
A*** Fusible zekering voor gloeipluggen (motor) (S39) 60
B* Zekering voor de motor controle unit (S102) 10
B** Zekering voor de luchtmassameter (S74) 5
B*** Zekering voor de motor controle unit (S102) 10
C Zekering -1 – (30) (stuurhulp) (S204) 80
Relais
1* Terminal 30 van de voedingsspanning relais (J317)
1** Voedingsrelais Motronic (J271)
1*** Relais voor de gloeipluggen (J52)
2* Automatische controle unit voor het ontstekingstijdstip (J179)
2*** Terminal 30 van de voedingsspanning relais (J317)

Aansluitpunt, kolom A, links

Nr Beschrijving Amperages [A]
A Elektrische zekering met zekering

enkel (voor) (S37)

 30
C Zekering voor de stoelverstelling

(lumbale ondersteuning) (S45)

 10

Aansluitpunt, kolom A, rechts



Nr Beschrijving Amperages [A]

C

 Enkele elektrische zekering 2 (achter) (S280)

30
