Audi A3 8P (2003-2013) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Audi A3 8P (2003–2013), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Audi A3 8P (2003-2013) – schema van de zekeringkast

Productiejaar: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Zekering van de sigarettenaansteker (voedingsaansluiting) in Audi A3 8P (2003-2013) is zekering 24 in de zekeringkast op het dashboard.

Audi A3 8P (2003-2013) heeft 2 plaatsen voor zekeringen. Een bevindt zich aan de bestuurderszijde van het dashboard en de andere in de motorruimte.

 Zekeringkast aan bestuurderszijde op het dashboard

Om toegang te krijgen tot de zekeringkast aan de bestuurderszijde van het dashboard, moet je de bestuurdersdeur openen en het zekeringdeksel van het dashboard verwijderen met de sleutel in het contact of een schroevendraaier.

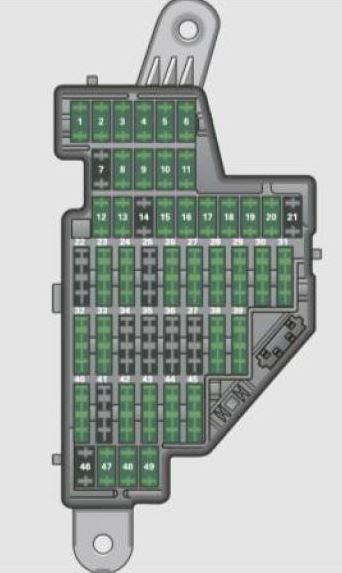

Schema van de zekeringkast Audi A3 8P – bestuurderszijde op het dashboard

Nr	Beschrijving	Amperages [A]
1	Motoronderdelen (I); Handmatige afstelling van de koplampen; Automatische afstelling van de koplampen; AFS-controlemodule; Motoronderdelen (II); Verlichtingsschakelaar; Diagnose-aansluiting.	10
2	Vierwielaandrijving; Automatische transmissie; CAN-datatransmissiemodule (gateway); Electromechanische controle; Automatische transmissie met schakelgateway; Motorrelais; Brandstoftankcontrolemodule; Motorcontrolemodule; Remcontrole (ABS); Elektronisch stabiliteitsprogramma (ESP); Anti-slipregeling (ASRL) Remlichtschakelaar.	10
3	Airbag	5
4	Klimaatregeling (druksensor, luchtkwaliteitsensor); Knop van het elektronisch stabiliteitsprogramma (ESP); Anti-slipregeling (ASRI); Oliepeil sensor (WIV); Achterspegellichtschakelaar; Verwarming van de voorstoelen; Bezettingsherkenning van de stoel; Navigatie; Garagepoort openen; Automatische dimfunctie van de spiegels; Verwarmde sproeiers voor de voorruit; Klimaatregeling (controlemodule).	5
5	AFS-koplampen (linkerkant)	5
6	AFS-koplampen (rechterkant)	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	Centrale vergrendeling (voorportieren)	10
13	Centrale vergrendeling (achterportieren); Comfortelektronica (controlemodule).	10
14	Elektronisch stabiliteitsprogramma (ESP) (controlemodule); Automatische transmissie (controlemodule, automatische transmissie met schakelgateway)	10
15	Interieurverlichting; Leeslampen.	10
16	Diagnose-aansluiting; Regensensor; Klimaatregeling (controlemodule).	10
17	Inbraakalarm systeem	5
18	Startdiagnose	5
19	–	–
20	–	–
21	–	–
22	Klimaatregeling (ventilator)	40
23	Voorruit aan bestuurderszijde	30
24	Sigarettenaansteker	20
25	Achterruitontwaseming	30
26	Elektrische aansluiting in de kofferbak	20
27	Brandstoftankcontrolemodule; Brandstofpomp.	15
28	Elektrisch raam – achter	30
29	–	–
30	Automatische transmissie	20
31	Automatische transmissie (vacuümpomp)	20
32	–	–
33	Schuif-/kanteldak	20
34	–	–
35	–	–
36	Lendensteun	10
37	Verwarmde voorstoelen	20
38	Voorruit aan passagierszijde	30
39	–	–
40	Verwarming (ventilator)	40
41	Achterruitwisser	15
42	Voorruitwisser (sproeipomp)	15
43	Comfortelektronica (controlemodule)	20
44	Controlemodule voor aanhanger	20
45	Controlemodule voor aanhanger	15
46	–	–
47	Mobiele telefoonpakket (VDA-interface)	5
48	–	–
49	–	–

2- Zekeringkast in de motorruimte – linkerkant

Om toegang te krijgen tot de zekeringkast in de motorruimte, ontgrendel je het zekeringdeksel door twee schuivers naar voren te duwen.

Schema van de zekeringkast Audi A3 8P – Motorruimte – linkerkant
Controleer de indeling van de zekeringen in jouw auto, er zijn twee verschillende indelingen. Controleer de indeling van de zekeringen met het zekeringpaneeldeksel verwijderd.
Sommige van de vermelde onderdelen zijn optioneel of alleen beschikbaar in bepaalde modelconfiguraties.

Versie (1) met 30 insteekzekeringen

Nr	Beschrijving	Amperages [A]
F1	–	–
F2	Stuurwiel elektronica	5
F3	Batterijspanning	5
F4	ABS-systeemkleppen	30
F5	Versnellingsbak controlemodule	15
F6	Instrumentenpaneel module	5
F7	Versnellingsbak controlemodule	30
F8	Navigatiesysteem; Radio systeem.	15
		25
F9	Navigatiesysteem; Digitale radio; Mobiele telefoon; Televisieapparatuur.	5
F10	Motor controlemodule; Hoofdrelais.	5
		10
F11	–	–
F12	CAN-datatransmissiemodule (gateway)	5
F13	Motor controlemodule	15
		25
F14	Ontstekingsspoelen	20
F15	Tankdiagnose; Zuurstofsensor.	10
		15
F 16	ABS-pomp	30
F17	Toeter	15
F18	Audioversterker	30
F19	Voorruitwissersysteem	30
F20	Volume regelklep	20
F21	Zuurstofsensor	10
F22	Koppeling pedaal schakelaar; Remlichtschakelaar.	5
F23	Motorrelais, motoronderdelen	5
		10
		15
F24	Motoronderdelen	10
F25	Verlichting rechterzijde (elektrische controlemodule)	30
F26	Verlichting linkerzijde (elektrische systeemcontrole)	30
F27	Secundaire luchtpomp	40
F28	Voeding relais terminal 15	40
F29	Toewijzing van zekeringen in het linkerpaneel (speciale uitrusting).	50
F30	Voeding relais terminal 75	50

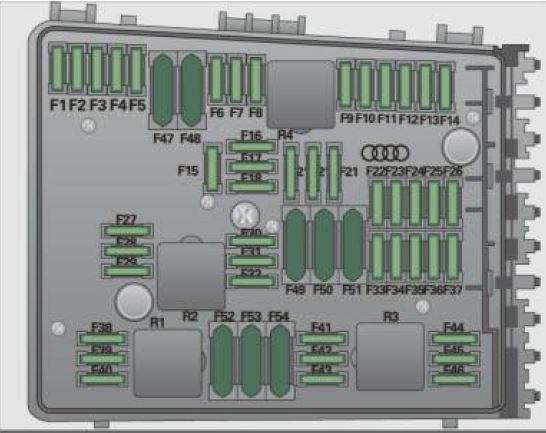

Versie (2) met 54 insteekzekeringen

Nr	Beschrijving	Amperages [A]
F1	ABS-pomp	30
F2	ABS-pomp	30
F3	–	–
F4	Batterijspanning	5
F5	Toeter	15
F6	Volume regelklep; Brandstofpomp.	15
F7	–	–
F8	–	–
F9	Motoronderdelen	10
F10	Brandstoftankcontrole; Massa luchtstroomsensor.	10
F11	Zuurstofsensor voor de katalysator	10
F12	Zuurstofsensor, na de katalysator	10
F13	Automatische transmissie	15
F14	–	–
F15	Water terugpompen	10
F 16	Stuurwiel elektronica	5
F17	Instrumentenpaneel module	5
F18	Audioversterker	30
F19	Navigatiesysteem, radiosysteem	15
		25
F20	Navigatiesysteem; Digitale radio; Mobiele telefoon; Televisieapparatuur.	5
F21	–	–
F22	–	–
F23	Motor controlemodule, hoofdrelais	10
F24	CAN-datatransmissiemodule (gateway)	5
F25	–	–
F26	–	–
F27	–	–
F28	Motor controlemodule	15
F29	Motorrelais, mechanische componenten	5
F30	–	–
F31	Voorruitwissersysteem	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Motoronderdelen	10
F39	Koppeling pedaal schakelaar; Remlichtschakelaar.	5
F40	Ontstekingsspoelen
F41	–	–
F42	Motor voeding relais	5
F43	Ontstekingsspoelen	30
F44	–	–
F45	–	–
F46	–	–
F47	Verlichting linkerzijde (elektrische controlemodule)	30
F48	Verlichting rechterzijde (elektrische controlemodule)	30
F49	Voeding relais terminal l 15	40
F50	–	–
F51	Secundaire luchtpomp	40
F52	Voeding relais terminal 75	50
F53	Toewijzing van zekeringen in het linkerpaneel (speciale uitrusting).	50
F54	–	–

Zekeringkast – zekeringen audi a3 8p

Beschrijving

1. Reserve;
2. Verwarmingsrelais;
3. Reserve;
4. Reserve;
5. Luchtuitlaat relais;
6. Koelvloeistofpomp relais.

Van toepassing op modellen:

2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 en 2013 – Audi A3 8P Benzine (1.6, 1.8 en 2.0 TFSI, 3.2 V6) en Diesel (1.6, 1.9 en 2.0 TDI), S3.
