Audi Q5 8R (2009-2017) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Audi Q5 8R (2009–2017), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Audi Q5 8R – schema van de zekeringkast

Productiejaar: 2009, 2010, 2011, 2012.

Zekeringen voor sigarettenaansteker / voedingsaansluitingen in Audi Q5 zijn de zekeringen D1 (uitgang van de achterste middenconsole), D2 (uitgang van de voorste middenconsole), D3 (uitgang van de bagageruimte) en D4 (sigarettenaansteker) in de bagageruimte.

Zekeringkast aan bestuurderszijde op het dashboard

Om toegang te krijgen tot de zekeringkast aan de bestuurderszijde van het dashboard, open je de bestuurdersdeur en verwijder je het zijpaneel van het dashboard door erop te drukken.

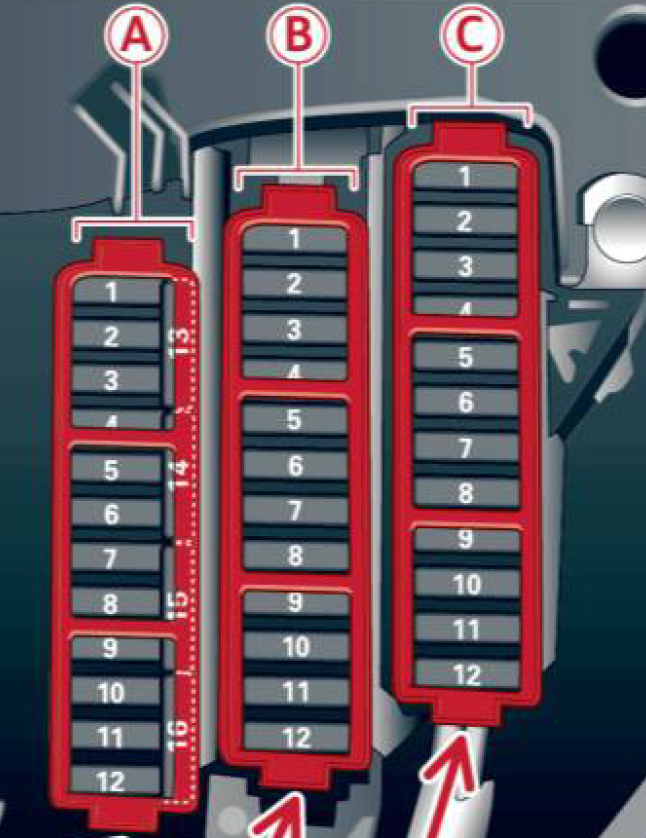

Audi Q5 – 8R eerste generatie – Schema van de zekeringkast – bestuurderszijde op het dashboard

Zekeringpaneel A – zwart
Nummer	Beschrijving	Amperages [A]
1	Dynamische controle	5
3	Homelink	5
5	Klimatisering	5
6	Instelling van de rechterkoplamp	5
7	Instelling van de linker koplamp	5
8	Controlemodule van het elektrische systeem van het voertuig 1.	5
9	Adaptieve cruisecontrol	5
10	Poortdruk	5
11	Spuitmonden van de ruitensproeier	5
12	Klimatisering	5
13	Voorbereiding voor mobiele telefoon	5
14	Airbag	5
15	Terminal 15	25
16	Motor terminal 15	40
Zekeringpaneel B – bruin
Nummer	Beschrijving	Amperages [A]
1	Spiegel met automatische dimfunctie.	5
2	Koppeling sensor	5
3	Brandstofpomp	25
5	Verwarming van de linkerstoel	30
6	Elektronisch stabiliteitsprogramma	10
7	Toeter	25
8	Motor van de raamregelaar aan de linkerzijde	30
9	Motor van de ruitenwisser	30
10	Elektronisch stabiliteitsprogramma	25
11	Linkerdeur	15
12	Regen- en lichtsensor	5
Zekeringpaneel C – rood
Nummer	Beschrijving	Amperages [A]
3	Lendensteun	10
4	Dynamische controle	35
5	Geconditioneerde bekerhouder	10
6	Controlemodule van het elektrische systeem van het voertuig 1.	35
7	Controlemodule van het elektrische systeem van het voertuig 1.	20
8	Controlemodule van het elektrische systeem van het voertuig 1.	30
9	Panoramadak	20
10	Controlemodule van het elektrische systeem van het voertuig 1.	30
11	Panoramadakbedekking	20
12	Comfortelektronica	5

Zekeringkast aan de passagierszijde op het dashboard

Om toegang te krijgen tot de zekeringkast aan de passagierszijde van het dashboard, open je de passagiersdeur en verwijder je het zijpaneel van het dashboard.

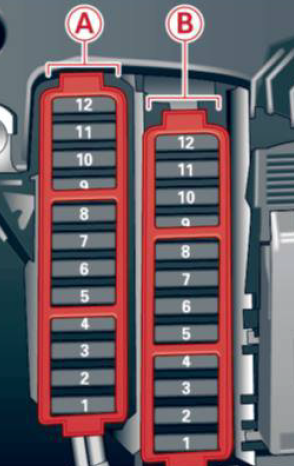

Audi Q5 – 1e generatie 8R – Schema van de zekeringkast – passagierszijde op het dashboard

Zekeringpaneel A – zwart
Nummer	Beschrijving	Amperages [A]
5	Module van de stuurknop van het stuur.	5
6	Elektronisch stabiliteitsprogramma	5
7	Diagnoseconnector van terminal 15	5
8	Overgang	5
Zekeringpaneel B – bruin
1	CD/DVD-speler	5
2	Module van de schakelaar van de Audi aandrijvingsselectie.	5
3	MMI/Radio	5/20
4	Instrumentencluster	5
5	Overgang	5
6	Ontstekingsslot	5
7	Draaiknop voor verlichting	5
8	Ventilator van het klimaatbeheersingssysteem	40
9	Blokkering van de stuurkolom	5
10	Klimatisering	10
11	Diagnoseconnector van terminal 30	10
12	Module van de schakelaar van het stuur.	5

Zekeringkast in de bagageruimte aan de rechterzijde

Om toegang te krijgen tot de zekeringkast in de bagageruimte, verwijder je het rechter zijpaneel van de bagageruimte en open je het deksel van de zekering.

Audi Q5 – 1e generatie 8R – Schema van de zekeringkast – Rechter ruimte van de bagageruimte

Zekeringpaneel A – zwart
Nummer	Beschrijving	Amperages [A]
1	Module van de controle van de bagageruimte	30
5	Elektromechanische handrem	5
6	Elektronische dempingcontrole	15
7	Elektromechanische handrem	30
8	Module van de controle van het elektrische systeem van het voertuig 2.	30
10	Module van de controle van het elektrische systeem van het voertuig 2.	30
11	Module van de controle van het elektrische systeem van het voertuig.	20
12	Terminal 30	5
Zekeringpaneel B – bruin
Nummer	Beschrijving	Amperages [A]
1	Module van de controle van de bagageruimte	30
2	Verwarming van de rechter voorstoel.	15
3	DC-DC converter pad 1	40
4	DC-DC converter pad 2	40
7	Elektromechanische handrem	30
9	Module van de controle van de rechterdeur	30
11	Module van de controle van de rechterdeur	15
Zekeringpaneel C – rood
Nummer	Beschrijving	Amperages [A]
1	Uitgang van de achterste middenconsole	15
2	Voorkant van de middenconsole; Geconditioneerde bekerhouder.	15
3	Uitgang van de bagageruimte	15
4	Sigarettenaansteker	15
7	Parkeersysteem	7.5
8	Derde ruitenwisser	15
9	Schakelaar van de elektromechanische handrem.	5
10	Audi zijassistent	5
12	Terminal 15 van de controlemodules	5
Zekeringpaneel D – zwart
Nummer	Beschrijving	Amperages [A]
3	DSP-versterker, radio	30
4	MMI	7.5
5	Radio voorbereiding; navigatie, mobiele telefoon.	5
6	Achteruitrijcamera	5
7	voorbereiding voor mobiele telefoon	5

Van toepassing op modellen:

Audi Q5 1e generatie benzine 8R (2.0 en 3.0 TFSI, Hybrid Quattro 2.0) en Diesel (2.0 en 3.0 TDI, SQ5 3.0 TDI).
