In dit artikel vind je de schema’s van de zekeringkast van de BMW 3 Serie (E90, E91, E92, E93) 2005-2013, krijg je informatie over de locatie van de zekeringpanelen binnen de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

BMW 3 Serie E90, E91, E92, E93 (2005-2013) beschrijving schema van de zekeringkast

Productiejaar: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013

Sigarettenaansteker zekering (voedingsaansluiting) in BMW 3 Serie E90, E91, E92, E93 (2005-2010) is de zekering F30 in de zekeringkast in het dashboardkastje.

Achter het dashboardkastje (tot 03.2007)

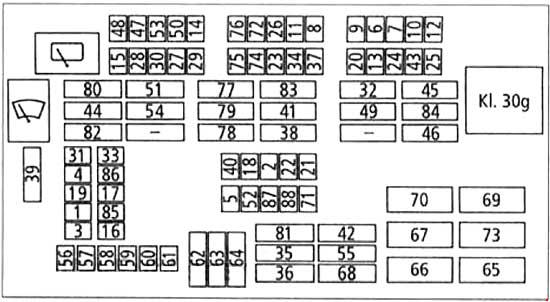

BMW 3 (E90, E91, E92, E93) – schema van de zekeringen – achter het dashboardkastje
Nr Amperages [A] Beschrijving
F1 – –
F2 5 Antenne
F3 20 Verwarming van de passagiersstoel
F4 5 Toegangssysteem van de auto
F5 7,5 Centrum voor dakfuncties
F6 15 Transmissiecontrolemodule
F7 20 Controlemodule voor de extra verwarming.
F8 5 CD-wisselaar
F9 10 Actieve cruisecontrol
F10 – –
F11 10 Radio
F12 20 Cabriolet bediend door het dak of het open dak;

Centrum voor dakfuncties (FZD).
F13 5 iDrive-controller
F14 – –
F15 5 AUC-sensor
F 16 15 Claxon
F17 5 Uittrekbare telefoonbox; Telefoonzender.
F18 5 CD-wisselaar
F19 7,5 Comforttoegang controlemodule; Controlemodules voor de externe handgrepen

van de voorportieren;

Sirene sensor en kantelsensor.
F20 5 DSC; Controlemodule van de verdeelbox.
F21 7,5 Schakelaar set van de bestuurdersdeur; Buitenspiegels.
F22 10 Langsdynamiekbeheer; Ontkoppelaar luidspreker.
F23 10 Digitale tuner; Satellietradio.
F24 5 Bandenspanningcontrole (RDC)
F25 10 Controlemodules voor de positionering van de voorste veiligheidsgordels.
F26 10 Uittrekbare telefoonbox; Telefoonzender.
F27 5 Schakelaar set van de bestuurdersdeur; Telefoonzender.
F28 5 Centrum voor dakfuncties; Parkeercontrole (PDC).
F29 5 AUC-sensor; Verwarmingsmodules voor de voorstoelen.
F30 20 12 V aansluiting; Voorste sigarettenaansteker.
F31 20 CCC/M-ASK; Radio.
F32 30 Verwarmingsmodule van de bestuurdersstoel; Module van de bestuurdersstoel.
F33 30 Controle van de voorstoel
F34 30 Audioversterker
F35 30 DSC
F36 30 Module voor de benen
F37 30 Controle van de bestuurdersstoel
F38 30 Controlemodule van de verdeelbox
F39 30 Wissers
F40 20 Brandstofpomp (EKPS)
F41 30 Module voor de benen
F42 30 Trailer module
F43 30 Verlichting van de koplampen
F44 30 Trailer module
F45 40 Actief stuur systeem
F46 30 Ontdooier van de achterruit
F47 20 Trailer aansluiting
F48 20 Achterruitenwisser en controle van de ruitensproeier.
F49 30 Verwarming van de passagiersstoel
F50 40 Actief stuur systeem
F51 50 Toegangssysteem van de auto
F52 50 Module voor de benen
F53 50 Module voor de benen
F54 60 B+ potentiaal verdeler
F55 – –
F56 15 Centrale vergrendeling
F57 15 Centrale vergrendeling
F58 5 Set van indicatoren; OBD II aansluiting.
F59 5 Set van schakelaars van de stuurkolom.
F60 7,5 Klimatisering en verwarming
F61 5 Verlichting van de laadruimte; Centrale informatiescherm;

Verlichting van het dashboardkastje;

Verlichting van de kofferbak.
F61 30 Raamcontrole
F63 30 Raamcontrole
F64 30 Raamcontrole
F65 40 DSC
F66 50 Brandstofverwarmer (Diesel)
F67 50 Ventilator uitgangsstadium
F68 50 Vacuum pomp relais
F69 50 Motor koeling ventilator
F70 50 Injectiepomp voor secundaire lucht
F71 20 Trailer aansluiting
F72 – –
F73 – –
F73 – –
F74 – –
F75 – –
F76 – –
F77 30 Brandstofinjectoren; Ontstekingsspoelen;

Condensator tegen interferentie.
F78 – –
F79 – –
F80 – –
F81 – –
F82 – –
F83 – –
F84 – –
F85 – –
F86 – –
F87 – –
F88 – –
BMW (E90, E91, E92, E93) – schema van de zekeringen – achter het dashboardkastje

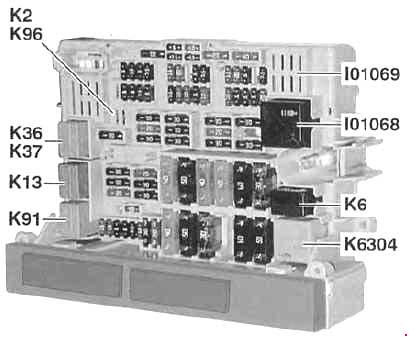

Relais Beschrijving
I01068 Relais, terminal 30g
I01069 Relais, terminal 15 (op de PC-kaart)
K2 Relais van de claxon (op de PC-kaart)
K6 Relais van de koplampenwissers
K13 Relais van de achterruitontdooier
K36 Relais van de ruitenwissers 1
K37 Relais van de ruitenwissers 2
K91 Relais van de achterruitenwisser (Sport Wagon).

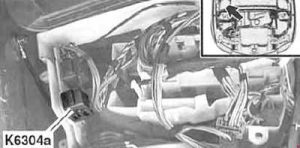

K6304 Relais van de secundaire luchtinjectiepomp.

Achter het dashboardkastje (03.2007 – 09.2007)

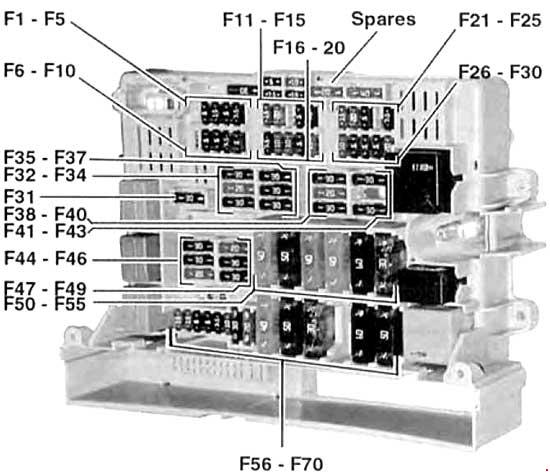

BMW 3 (E90, E91, E92, E93) – schema van de zekeringen – achter het dashboardkastje
Nr Amperages [A] Beschrijving
F1 10 Controlemodule van de bescherming tegen kantelen.
F2 5 Set van indicatoren; OBD II stekker.
F3 20 Verwarming van de passagiersstoel
F4 5 Toegangssysteem van de auto
F5 – –
F6 15 Transmissiecontrolemodule
F7 20 Controlemodule voor de extra verwarming
F8 20 Audioversterker
F9 10 Actieve cruisecontrol
F10 15 Trailer module
F11 10 Radio
F12 20 Cabriolet bediend door het dak of het open dak;

Centrum voor dakfuncties (FZD).
F13 5 iDrive-controller; Bandenspanningcontrole (RDC).
F14 – –
F15 5 AUC-sensor
F 16 15 Claxon
F17 5 Uittrekbare telefoonbox; Telefoonzender.
F18 5 Vervanging: Antenne;

Verlichting van de versnellingspook;

Niet vervangbaar:

Electrochrome achteruitkijkspiegel;

Verlichting van de versnellingspookrand.
F19 7,5 Sirene sensor en kantelsensor
F20 5 DSC; Controlemodule van de verdeelbox.
F21 7,5 Schakelaar set van de bestuurdersdeur; Buitenspiegels.
F22 10 Langsdynamiekbeheer
F23 10 Digitale tuner; Satellietradio.
F24 5 DC-omvormer; Ventilator deactiveringsrelais.
F25 10 Controlemodules voor de positionering van de voorste veiligheidsgordels.
F26 10 Uittrekbare telefoonbox; Telefoonzender.
F27 5 Schakelaar set van de bestuurdersdeur; Telefoonzender.
F28 5 Centrum voor dakfuncties; Parkeercontrole (PDC).
F29 5 Verwarmingsmodules voor de voorstoelen
F30 20 12 V aansluiting; Voorste sigarettenaansteker.
F31 20 CCC/M-ASK
F32 30 Module van de bestuurdersstoel
F33 5 Comforttoegang controlemodule; Controlemodules voor de handgrepen

van de voorportieren.
F34 5 CD-wisselaar; Antenne.
F35 30 DSC
F36 30 Module voor de benen
F37 10 Controle van de voorstoel
F38 30 Controlemodule van de verdeelbox
F39 30 Wissers
F40 7,5 Centrum voor dakfuncties
F41 30 Module voor de benen
F42 40 Module voor de benen
F43 – –
F44 30 Trailer module
F45 40 Actief stuur systeem
F46 30 Ontdooier van de achterruit
F47 20 Trailer aansluiting
F48 20 Verlichting van de koplampen; Achterruitenwisser en

controle van de ruitensproeier.
F49 30 Module van de passagiersstoel
F50 10 Motorcontrolemodule (ECM)
F51 40 Toegangssysteem van de auto
F52 20 Verwarming van de bestuurdersstoel
F53 20 Verwarming van de passagiersstoel
F54 30 Trailer module
F55 – –
F56 15 Centrale vergrendeling
F57 15 Centrale vergrendeling
F58 5 Set van indicatoren; OBD II aansluiting.
F59 5 Set van schakelaars van de stuurkolom.
F60 5 Centrale informatiescherm
F61 10 Verlichting van de laadruimte; Centrale informatiescherm;

Verlichting van het dashboardkastje;

Verlichting van de kofferbak.
F62 30 Raamcontrole
F63 30 Raamcontrole
F64 30 Raamcontrole
F65 10 Verlichting van de versnellingspook; Langsdynamiekbeheer.
F66 50 Brandstofverwarmer (Diesel)
F67 40 Ventilator uitgangsstadium
F68 40 Module voor de benen
F69 50 Motor koeling ventilator – 400 W
60 Motor koeling ventilator – 600 W
F70 40 Injectiepomp voor secundaire lucht
F71 20 Trailer aansluiting
F72 – –
F73 – –
F74 10 Motorcontrolemodule (ECM); Uitlaatgas klep;

Diagnose module voor lek

van de brandstoftank;

Stikstofoxidesensor.
F75 10 EAC-sensor; Ventilator E-box;

ECM;

Relais van de secundaire luchtpomp.
F76 30 Krukas sensor; Ontluchtingsklep van de brandstoftank;

Massastroomsensor;

Oliedruk sensor;

Variabele inlaatcollectoren;

Volume controleklep.
F77 30 Brandstofinjectoren; Ontstekingsspoelen;

Condensator tegen interferentie

van de ontstekingsspoel.
F78 30 Camshaft sensoren; Koelvloeistofthermostaat;

Elektrische koelvloeistofpomp;

Motorcontrolemodule (ECM);

VANOS kleppen.
F79 30 Verwarming van de oliepan ontdooier;

Verwarming van de zuurstofsensor.
F80 40 Zonder turbo: Elektrische koelvloeistofpomp.
F81 30 Trailer module
F82 – –
F83 40 Module voor de benen
F84 30 Verlichting van de koplampen
F85 – –
F86 – –
F87 – –
F88 20 Brandstofpomp (EKPS)
BMW 3 (E90, E91, E92, E93) – schema van de zekeringkast – relais van de secundaire luchtinjectiepomp
