Volvo XC90 Twin Engine (2020) – zekeringdoos

juli 18, 2025 Jeroen van Vliet

Indice

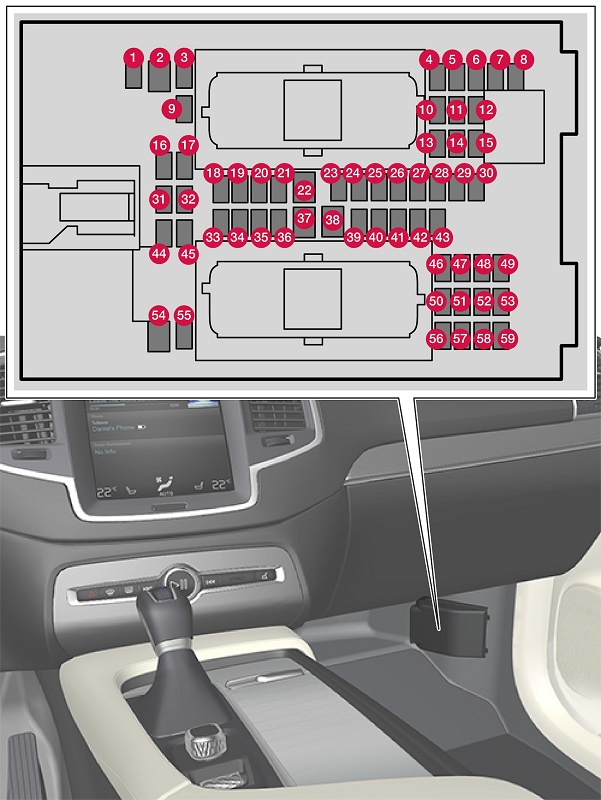

Zekeringen onder het dashboard

Symbool	Functie	Ampèrage	Type
1	–	–	Micro
2	–	–	MCase
3	–	–	Micro
4	Bewegingssensor	5	Micro

5	Multimedia-speler	5	Micro
6	Bestuurdersdisplay	5	Micro
7	Toetsenbord in de middenconsole	5	Micro
8	Zonnesensor	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Elektronische stuurmodule	5	Micro
12	Module van de start- en parkeerremschakelaar	5	Micro
13	Elektronische module van de verwarmde stuur	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Module voor de klimaatbeheersingssysteem	10	Micro
19	Stuurvergrendeling	7,5	Micro

20	Bij de OBDII-diagnoseconnector	10	Micro
21	Centralescherm	5	Micro
22	Module van de ventilator van het klimaatbeheersingssysteem, vooraan	40	MCase
23	USB-hub	5	Micro
24	Verlichting van de bedieningselementen, verlichting van het interieur, dimmen van de binnenspiegel, regen- en lichtsensor, toetsenbord in de console tussen de stoelen naast de beenruimte van de passagiers op de tweede rij, elektrisch verstelbare voorstoelen, bedieningspanelen in de achterdeuren, module van de ventilator van het klimaatbeheersingssysteem links/rechts Elektrisch verstelbare achterstoelen, display van de comfortfuncties van de achterstoelen, modules voor de bediening van de comfortfuncties (massage) van de achterstoelen	7,5	Micro
25	Module voor de bediening van de rijhulpsystemen	5	Micro
26	Panoramisch dak met zonnescherm	20	Micro
27	Hoogte-display op de voorruit	5	Micro
28	Verlichting van het interieur	5	Micro
29	–	–	Micro
30	Display in de console van het plafond (waarschuwing voor niet-gespannen veiligheidsgordel/frontairbag-indicator passagier)	5	Micro
31	–	–	Micro
32	–	–	Micro
33	–	–	Micro
34	–	–	Micro
35	Module die de verbinding van de auto met internet beheert, module voor het Volvo On Call systeem	5	Micro

36	–	–	Micro
37	Audio-apparaat (versterker)	40	MCase
38	Module van de ventilator van het klimaatbeheersingssysteem, achteraan	40	MCase
39	Multiband antenne module	5	Micro
40	Modules voor de comfortfuncties (massage) van de voorstoelen	5	Micro
41	Anti-alcohol vergrendeling	5	Micro
42	Achterruitwisser	15	Micro
43	Module voor de brandstofpomp	15	Micro
44	Relais spoelen in de elektrische verdeelkast in de motorruimte, spoel van het relais van de transmissievloeistofpomp	5	Micro
45	Kofferbak/achterklep openen met voetbeweging	5	Micro
46	Verwarming van de bestuurdersstoel	15	Micro
47	Verwarming van de voorpassagiersstoel	15	Micro
48	Koelvloeistofpomp	7,5	Micro
49	–	–	Micro

50	Elektrisch verstelbare bestuurdersstoel	20	Micro
51	Module voor de ophangingsbediening (actief)	20	Micro
52	–	–	Micro
53	Module voor het Sensus-systeem	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Voorpassagiersstoel met elektrische verstelling	20	Micro
57	Display van de comfortfuncties van de achterstoelen, OBD-II-diagnoseconnector in de console tussen de achterstoelen, extra bewegingssensoren	5	Micro
58	TV (sommige markten)	5	Micro
59	Hoofdzekering voor de zekeringen 52, 53, 57 en 58	15	Micro

Zekeringen in de kofferbak

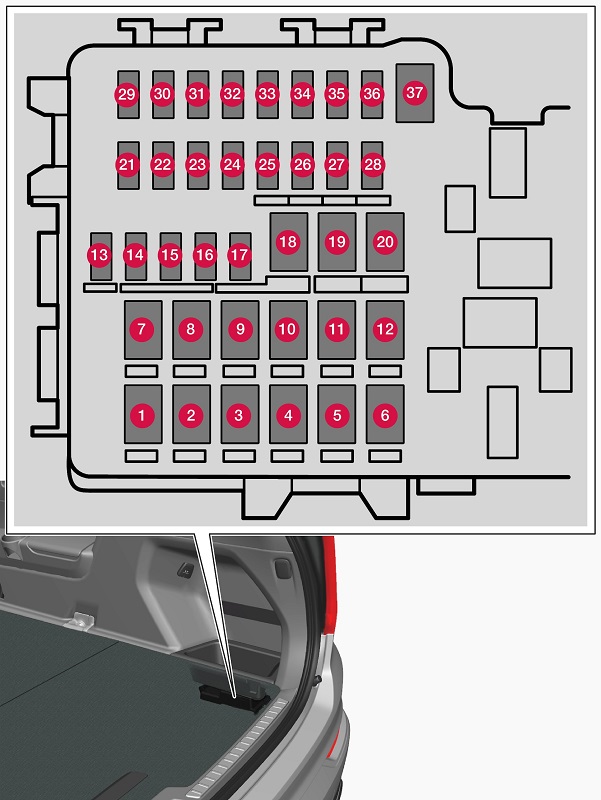

Schema zekeringen in de kofferbak

Symbool	Functie	Ampèrage	Type
1	Verwarming van de achterruit	30	MCase
2	Centrale elektrische controlemodule	40	MCase
3	Compressorpomp voor luchtvering	40	MCase
4	Elektrische verwarming, rechter achterzijde	30	MCase
5	Bij de elektrische connector in de console tussen de stoelen, tussen de achterstoelen	30	MCase
6	Elektrische verwarming, linker achterzijde	30	MCase

7	Elektrisch verstelbare voorpassagiersstoel Module van de deur in de rechter achterdeur	20	MCase
8	Module voor de controle van het NOx-reductiesysteem in de dieselmotor Elektrisch verstelbare stoel, rechter achterzijde –	30 20 –	MCase
9	Elektrische achterklep	25	MCase
10	Elektrisch verstelbare voorpassagiersstoel Module van de deur in de rechter voorportier	20	MCase
11	Module voor de bediening van de trekhaak	40	MCase
12	Module van de veiligheidsgordelspanner, rechterzijde	40	MCase
13	Interne relais spoelen	5	Micro
14	Module voor de controle van het NOx-reductiesysteem in de dieselmotor Elektrisch verstelbare stoel, linker achterzijde	15 20	Micro
15	Module van de deur in de linker achterdeur	20	Micro
16	Anti-alcohol vergrendeling, USB-hub/accessoirepoort	5	Micro
17	Module voor het laten zakken van de rugleuningen van de derde rij stoelen	20	MCase
