Audi A7 (2011-2019) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Audi A7 (2011–2019), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Audi A7 – zekering schema

Productiejaar: 2011, 2012, 2013, 2014, 2015, 2016 en 2017, 2018, 2019.

Sigarettenaansteker zekering (voedingsaansluiting) in Audi A7 nummer bevindt zich in de zekeringkast in het interieur.

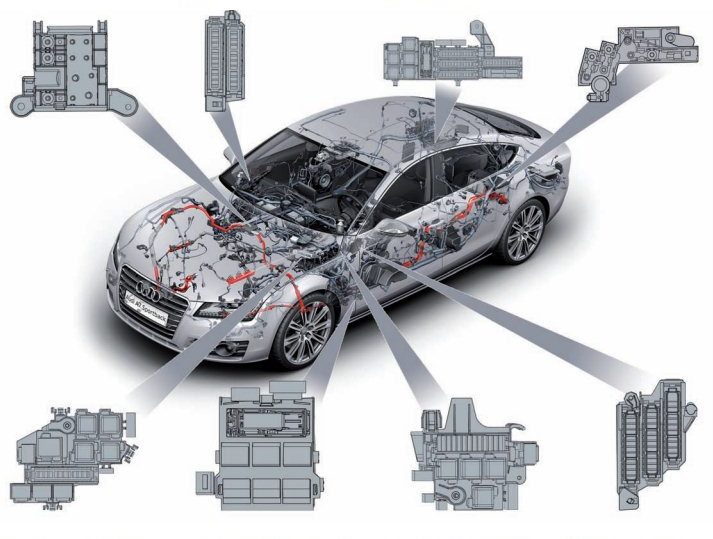

Locaties

  • Elektrische distributie in de expansiekamer.
  • Zekeringkast en relais aan de rechterkant van het dashboard.
  • Zekeringkast / relais en CAN-bus concentrator in de kofferbak aan de rechterkant.
  • Hoofd zekeringkast  op de positieve terminal van de accu.
  • Zekering en relais  in de expansiekamer aan de bestuurderszijde (E-Box)
  • Aansluitkast en knooppunt van de CAN-bus onder de linker A-stijl.
  • Zekeringkast en relais  in het gebied van de voedingscontrole .
  • Zekering  en relais aan de linkerkant van het dashboard .

Interieur

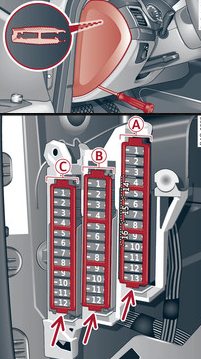

Linker zekeringkast

Beschrijving

Zekeringhouder -A- (zwart)
Nr Beschrijving
1 Electromechanisch stuursysteem;

Trekhaken;

Ionisator;

Schakelpanelen;

Verwarmde achterstoelen;

Electromechanische handrem.
2 Signaal;

Klimatisering;

Gateway;

Automatisch verduisterd achteruitkijkspiegel.
4 Parkeerhulp;

Hoogteverstelling van de koplampen.
5 Dynamische controle;

Airbag;

Elektronische stabiliteitscontrole.
6 Koplampen
7 “Adaptieve cruise control”
8 Passagiersstoel sensoren;

Airbag.
9 “Ingang”
10 Motor geluid;

Hulpeenheid voor nachtzicht;

“HomeLink” (garage deuren openen);

Parkeringsassistent.
11 Beeldverwerking van de videobron
12 Koplampen
13 Stuurkolom schakelmodule
14 Terminal 15 (kofferbak)
15 Terminal 15 (motorruimte)
16 Startmotor
Zekeringhouder -B- (bruin)
Nr Beschrijving
1 Infotainment systeem
2 Infotainment systeem
3 Passagiersstoel
4 Airbag;

Elektronische stabiliteitscontrole.
6 Inbraakalarm
7 Electromechanische handrem
8 Interieurverlichting
9 Verwarming van de voorruit;

Videobron;

Licht- en regensensor.
10 Lendensteun (bestuurdersstoel)
11 Bestuurdersstoel
12 Elektronisch stabiliteitssysteem
13 Geluidssignaal
14 Koplampen
15 Verwarmde voorstoelen
16 Dynamische controle
Leggere  Audi RS6 C5 (1997-2005) – zekeringdoos
Zekeringhouder -C- (rood)
Nr Beschrijving
1 Koppeling
2 Brandstofpomp
3 Remlichtsensor
4 AdBlue controle-eenheid (dieselmotor);

Motorakoestiek.
5 Achterklep
6 Deuren
7 Elektronisch stabiliteitssysteem
8 Wissers
9 Koplampreinigingssysteem
10 Interieurverlichting;

Klimatisering.
11 Koplampen
12 Schuifdak

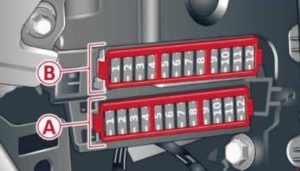

Rechter zekeringkast

Beschrijving

Zekeringhouder -A- (rood)
Nr Beschrijving
1 Infotainment systeem, CD-wisselaar
2 Infotainment systeem (display)
Zekeringhouder -B- (bruin)
Nr Beschrijving
1 Klimatisering
2 Klimatisering (ventilator)
3 Diagnose-interface
4 Elektronisch contactslot
5 Elektrische hoogteverstelling van de stuurkolom
6 Stuurkolom schakelmodule
7 Elektrische hoogteverstelling van de stuurkolom
8 Lichtschakelaar
9 Display op de voorruit
10 Dashboard
11 Infotainment systeem, DVD-wisselaar

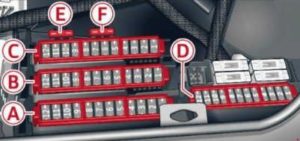

Zekeringkast in de kofferbak

Beschrijving

Zekeringhouder -A- (zwart)
Nr Beschrijving
1 Haken / 220 V aansluiting
2 Trekkhaak;

Bekershouder met temperatuurregeling voor dranken.
3 Trekkhaak;

Verplaatsing van de passagiersstoel vanuit de opgevouwen positie.
4 Electromechanische handrem
5 Electromechanische handrem
6 Voordeuren (passagierszijde voor)
7 Achterzijde van het voertuig verlichting
8 Centrale vergrendeling, afwerkingsapparaat
9 Verwarmde voorstoelen
11 Verwarmde achterstoelen;

Klimatisering.
12 Trekkhaak
Zekeringhouder -B- (rood)
Nr Beschrijving
1 Veiligheidsriemspanners, links
2 Veiligheidsriemspanners, rechts
3 AdBlue tank (dieselmotor) / brandstofpomp
4 AdBlue tank (dieselmotor) / motorlager (benzinemotor)
5 Touch achterklep
6 Luchtvering, dempingregeling
7 Achterklep (passagierszijde voor)
8 Achterlichten
9 Achterklep
10 Entertainment systeem voor achterstoelen
12 Achterspoiler (Sportback);

Schuifdak.
Zekeringhouder -C- (bruin)
Nr Beschrijving
1 Infotainment systeem
2 Infotainment systeem
3 Infotainment systeem;

Automatisch verduisterd binnenspiegel.
4 Achteruitrijcamera;

Meetcamera’s.
5 TV-tuner
6 Tank lekdetectiesysteem
7 Deuren
8 Boiler
10 Lendensteun (passagiersstoel)
12 Infotainment systeem
Zekeringhouder -D- (zwart)
Nr Beschrijving
1 Luchtvering;

Verstelling van de schokdempers;

Sportdifferentieel;

Electromechanische handrem.
2 Koppeling loop sensor;

Automatische transmissie.
3 Stoelen
4 Achterruitenwisser (Avant)
5 Zijhulp systeem
6 Motor geluid
7 Infotainment systeem;

Audio versterker.
8 “Ingang”
9 Sportdifferentieel
10 Klimatisering
11 Bandenspanning monitoringssysteem;

Verwarming van het interieur met de motor uit.
12 Start/Stop systeem
  • Zekeringhouder -E- (zwart) – Speciale voertuigen / achterstoelen
  • Zekeringhouder -F- (zwart) – Verwarmde achterruit
