Audi e-tron (2019-2020) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Audi e‑tron (2019–2020), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Audi E-Tron (2019-2020) – zekering schema

Productiejaar: 2019, 2020.

Passagierscompartiment

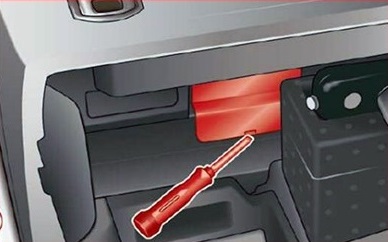

Het zekeringpaneel bevindt zich achter een deksel in de voetenruimte van de passagier.

Voorkamer

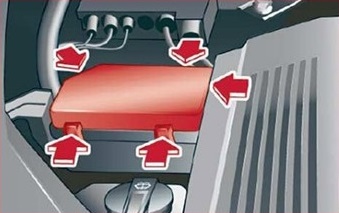

De zekeringen bevinden zich aan de rechterkant van de voorkamer.

Bagageruimte

De zekeringkast bevindt zich achter het deksel onder de mat in de bagageruimte aan de linkerkant van het achtercompartiment.

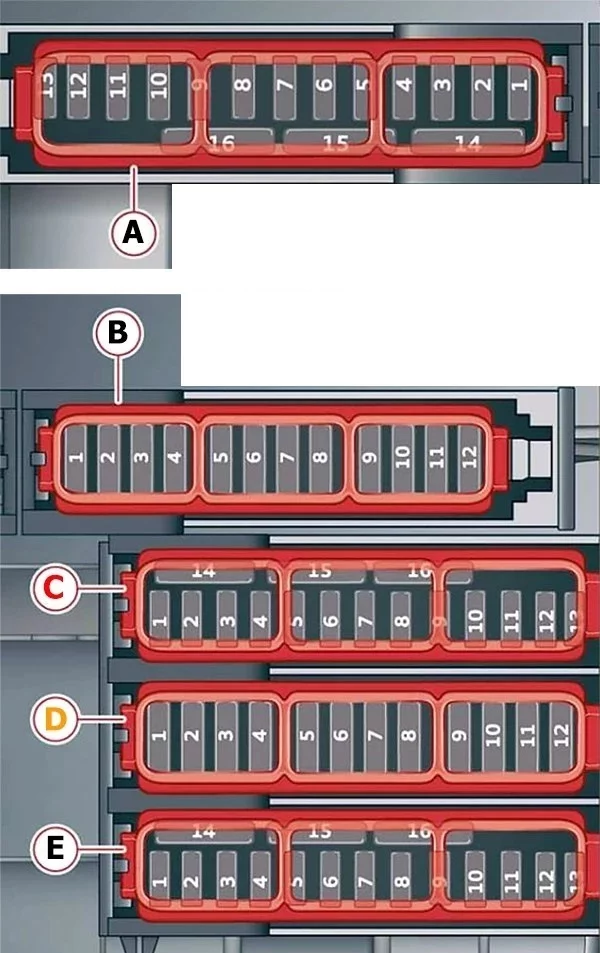

Zekeringkast van het passagierscompartiment

* Bij voertuigen met een rechtsgestuurde besturing is dit een spiegelbeeld.

Toewijzing van de zekeringen in de voetenruimte van de passagier (2019)

Nr	Beschrijving
	Zekeringpaneel A (zwart)
A1	Niet gebruikt
A2	Niet gebruikt
A3	Klimaatsysteem, geur systeem, ionisator
A4	Head-up display
A5	Audi muziekinterface
A6	CD / DVD eenheid, dashboard
A7	Stuurkolomvergrendeling
A8	Voor MMI-display
A9	Instrumentenpaneel
A10	Volume controle
A11	Lichtschakelaar, bedieningspanelen
A12	Elektronica van de stuurkolom
A13	Niet gebruikt
A14	Niet gebruikt
A15	Verstelling van de stuurkolom
A16	Elektronica van de stuurkolom
	Zekeringpaneel B (zwart)
B1	Verwarming van de voorstoelen
B2	Klimaatbeheersysteem
B3	Elektronica van de linker koplamp
B4	Panoramisch glazen dak
B5	Module voor de linker voordeur
B6	Stopcontacten
B7	Niet gebruikt
B8	Dashboard
B9	Elektronica van de rechter koplamp
B10	Ruitensproeier / koplamp sproeier
B11	Niet gebruikt
B12	Parkeerblokkering
	Zekeringpaneel C (rood)
C1	Alarm systeem
C2	Module voor de aandrijfsysteem
C3	Alarm verbinding systeem
C4	Versnellingspook
C5	Claxon
C6	Handrem
C7	Hoge spanning batterij, module voor batterij monitoring
C8	Verlichting van het interieur plafond
C9	Niet gebruikt
C10	Airbag module
C11	Linker voorste lendensteun
C12	Diagnose connector, licht / regen sensor
C13	Niet gebruikt
C14	Module voor de rechter voordeur
C15	Klimaatsysteem, carrosserie elektronica
C16	Ventilator van het klimaatsysteem
	Zekeringpaneel D (bruin)
D1	Niet gebruikt
D2	Rechter voorste veiligheidsgordel spanner
D3	Niet gebruikt
D4	Linker voorste veiligheidsgordel spanner
D5	Luchtvering
D6	Rechter koplamp
D7	Linker koplamp
D8	Module voor de linker achterdeur
D9	Module voor de rechter achterdeur
D10	Module voor het MMI Infotainment systeem
D11	Module voor de rijassistentiesystemen
D12	Module voor de achterklep (diagnose)
	Zekeringpaneel E (zwart)
E1	Ventilatie van de voorstoel, achteruitkijkspiegel, diagnosepoort
E2	Stopcontacten
E3	Buiten geluid / binnen geluid
E 4	Niet gebruikt
E5	Niet gebruikt
E6	Niet gebruikt
E7	Actieve gaspedaal
E8	Nachtzichtassistent
E9	Adaptieve cruisecontrol
E10	Niet gebruikt
E11	Kruispuntassistent, rijassistentiesystemen
E12	Niet gebruikt
E13	Niet gebruikt
E14	Niet gebruikt
E15	Niet gebruikt
E16	Vermaak op de achterstoelen

Zekeringkast van de voorkamer

Toewijzing van de zekeringen in de voorkamer (2019)

Nr	Beschrijving
1	Oplaadpoort klep
2	Airconditioningcompressor
3	Niet gebruikt
4	Niet gebruikt
5	Oplaadsysteem
6	Niet gebruikt
7	Elektromotor
8	Niet gebruikt
9	Niet gebruikt
10	Spanningsomvormer
11	Oplaadsysteem
12	Niet gebruikt
13	Thermisch beheer
14	Module voor de ruitenwissers
15	Hoge spanning waterpomp met accumulator
16	Ruitenwissers
17	Thermisch beheer
18	Thermisch beheer
19	Thermisch beheer
20	Niet gebruikt
21	Niet gebruikt
22	Elektronische stabiliteitscontrole (ESC), thermisch beheer

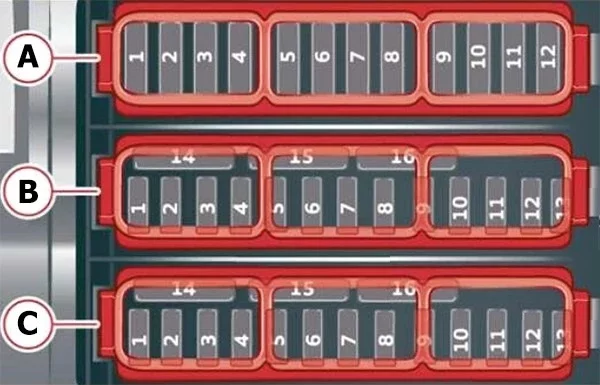

Zekeringkast van de bagageruimte

Toewijzing van de zekeringen in de bagageruimte (2019)

Nr	Beschrijving
	Zekeringpaneel (A) (zwart)
A1	Trekhaak
A2	Niet gebruikt
A3	Veiligheidsgordel spanner aan de achterzijde aan de passagierszijde
A4	Veiligheidsgordel spanner aan de achterzijde aan de bestuurderszijde
A5	Trekhaak stopcontacten
A6	Verlichting van de linker trekhaak
A7	Niet gebruikt
A8	Verwarming van de achterstoelen
A9	Achterlichten
A10	Niet gebruikt
A11	Centrale vergrendeling, achterklep
A12	Klep van de bagageruimte
	Zekeringpaneel B (zwart)
B1-B16	Niet toegewezen
	Zekeringpaneel C (zwart)
C1	Module voor de rijassistentiesystemen
C2	Telefoon, antenne op het dak
C3	Rechter voorste lendensteun
C4	Zij-assistent
C5	Service Disconnect
C6	Systeem voor het controleren van de bandenspanning
C7	Interne klimaatbeheersing
C8	Niet gebruikt
C9	Bedieningselement van het achterste klimaatbeheersingssysteem
C10	Niet gebruikt
C11	Openen / starten van het voertuig (NFC)
C12	Opening van de garagepoort
C13	Achteruitrijcamera, perifere camera’s
C14	Achterlichten
C15	Verlichting van de rechter trekhaak
C16	Niet gebruikt
