Fiat Freemont (2011-2016) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Fiat Freemont (2011-2016), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Fiat Freemont (2011-2016) – schema van de zekeringkast
Productiejaar: 2011, 2012, 2013, 2014, 2015, 2016.
Zekeringen van de sigarettenaansteker (voedingspunten) in de Fiat Freemont zijn de zekeringen F102 (sigarettenaansteker in het dashboard/voedingspunt achteraan linksvoedingspunt in het dashboard), F103 (voedingspunt in de console/voedingspunt aan de achterkant van de console) en F106 (voedingspunt achteraan) in de zekeringkast van het dashboard.
De informatie is afkomstig uit de gebruikershandleiding van de jaren 2014-2016. De locatie en functie van de zekeringen kunnen variëren in voertuigen die eerder zijn geproduceerd.
Interne zekeringkast
Locatie van de zekeringkast
Deze bevindt zich aan de passagierszijde onder het dashboard.

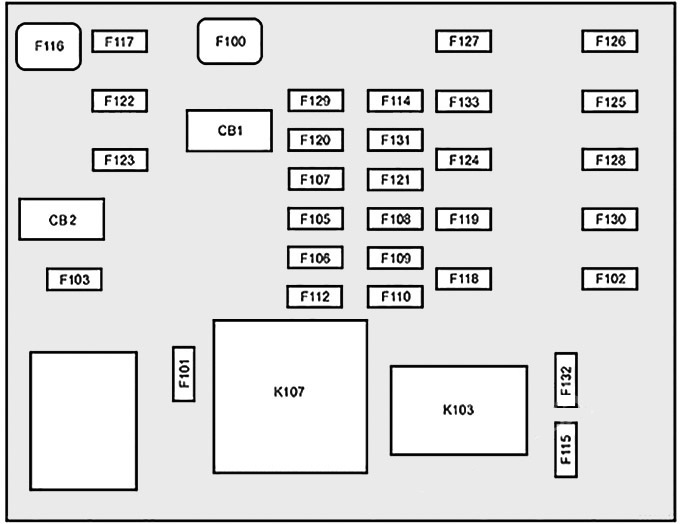

Schema van de zekeringkast
Toewijzing van de zekeringen in het interieur
| Zekering | Cartridge zekering | Mini zekering | Beschrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F100 | 30 Amp Roze | Inverter 110 V AC — voor versies/markten waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F101 | 10 A rood | Interieurverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F102 | 20 A geel | Sigarettenaansteker in het dashboard/voedingspunt achteraan links | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F103 | 20 A geel | Voedingspunt in de console/voedingspunt aan de achterkant van de console | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F105 | 20 A geel | Verwarmde stoelen — voor versies/markten waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F106 | 20 A geel | Voedingspunt achteraan | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F107 | 10 A rood | Achteruitrijcamera — voor versies/markten waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F108 | 15 A blauw | Instrumentenpaneel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F109 | 10 A rood | Klimaatregeling/HVAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F110 | 10 A rood | Besturingssysteem voor passagiersbeveiliging | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F112 | 10 A rood | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F114 | 20 A geel | Achterste ventilator/HVAC-motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F115 | 20 A geel | Achterruitenwissermotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F116 | 30 Amp Roze | Achterste deactiveringsapparaat (EBL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F117 | 10 A rood | Verwarmde spiegels | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F118 | 10 A rood | Besturingssysteem voor passagiersbeveiliging | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F119 | 10 A rood | Besturingsmodule van de stuurkolom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F120 | 10 A rood | Vierwielaandrijving — voor versies/markten waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F121 | 15 A blauw | Draadloze ontstekingsmodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F122 | 25 A | Besturingsmodule van de bestuurdersdeur | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F123 | 25 A | Besturingsmodule van de passagiersdeur | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F124 | 10 A rood | Spiegels | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F125 | 10 A rood | Besturingsmodule van de stuurkolom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F126 | 10 A rood | Audioversterker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F127 | 20 A geel | Trekhaak — voor versies/markten waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F128 | 15 A blauw | Radio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F129 | 15 A blauw | Video/DVD — voor versies/markten waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F130 | 15 A blauw | Klimaatregeling/Instrumentspaneel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F131 | 10 A rood | Passagiersassistentsysteem/speakerphone — voor versies/markten waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F132 | 10 A rood | Bandenspanningmodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F133 | 10 A rood | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast onder de motorkap (voedingsdistributiecentrum)
Locatie van de zekeringkast
De zekeringkast onder de motorkap bevindt zich aan de rechterzijde van de motorruimte.
Het identificatielabel van elk element is gedrukt aan de binnenzijde van het deksel.
Schema van de zekeringkast
Toewijzing van de zekeringen in de zekeringkast onder de motorkap
| Zekering | Cartridge zekering | Mini zekering | Beschrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F101 | 60 A geel | Interne rail van het voedingsdistributiecentrum | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F102 | 60 A geel | Interne rail van het voedingsdistributiecentrum | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F103 | 60 A geel | Interne rail van het voedingsdistributiecentrum | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F105 | 60 A geel | Startrelais van het interne voedingsdistributiesysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F106 | 60 A geel | Interne relais; Accessoire relais in het voedingsdistributiecentrum. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F139 | 40 A groen | Ventilator van het klimaatbeheersingssysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F140 | 30 Amp Roze | Voedingsblokken | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F141 | 40 A groen | Systeem voor het voorkomen van het blokkeren van de wielen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F142 | 40 A groen | Gloeibougies — voor versies/markten waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F143 | 40 A groen | Buitenverlichting 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F144 | 40 A groen | Buitenverlichting 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F145 | 30 Amp Roze | Voor boordcomputer – lamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F146 | 30 Amp Roze | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F147 | 30 Amp Roze | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F148 | 40 A groen | Radiatorventilatormotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F149 | 30 Amp Roze | Elektromagneet van de startmotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F150 | 25 A | Besturingsmodules van het aandrijfsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F151 | 30 Amp Roze | Motor van de koplampenwissers — voor versies/markten. Waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F152 | 25 A | Dieselverwarmer — voor versies/markten, waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F153 | 20 A geel | Brandstofpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F156 | 10 A rood | Rem/module voor elektronische stabiliteitscontrole | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F157 | 10 A rood | Module van de transferdoos – voor versies/markten. Waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F158 | 10 A rood | Module van de actieve motorkap – voor versies/markten. Waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F159 | 10 A rood | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F160 | 20 A geel | Interieurverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F161 | 20 A geel | Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F162 | 50 A rood | Cabineverwarming #1/vacuümpomp — voor versies/markten. Waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F163 | 50 A rood | Cabineverwarming #2 — voor versies/markten. Waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F164 | 25 A | Automatische deactivering van het aandrijfsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F165 | 20 A geel | Deactivering van het aandrijfsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F166 | 20 A geel | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F167 | 30 A groen | Deactivering van het aandrijfsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F168 | 10 A rood | Airconditioningkoppeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F169 | 40 A groen | Emissies — gedeeltelijke motor van het voertuig met nul emissies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F170 | 15 A blauw | Emissies — gedeeltelijke actuatoren van het voertuig met nul emissies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F172 | 20 A geel | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F173 | 25 A | Remblokkeringskleppen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F174 | 20 A geel | Sirene — voor versies/markten waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F175 | 30 A groen | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F176 | 10 A rood | Besturingsmodules van het aandrijfsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F177 | 20 A geel | Vierwielaandrijvingsmodule — voor versies/markten waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F178 | 25 A | Zonnescherm — voor versies/markten waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F179 | 10 A rood | Batterijsensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F181 | 100 A blauw | Elektrohydraulisch stuursysteem (EHPS) — voor versies/markten waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F182 | 50 A rood | Cabineverwarming #3 — voor versies/markten. Waar van toepassing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F184 | 30 Amp Roze | Motor van de voorruitwissers | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
