Audi RS6 C5 (1997-2005) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Audi RS6 C5 (1997–2005), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Audi RS6 C5 (1997-2005) – schema van de zekeringkast

Productiejaar: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in Audi RS6 C5 (1997-2005) is de zekering 33 in de zekeringkast op het dashboard.

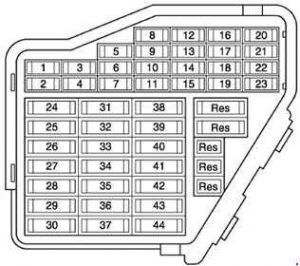

Zekeringkast in het zijpaneel van het dashboard

Nummer	[A]	Beschrijving
1	5	Verwarmingselement, ruitenwisser mondstuk links Verwarmingselement, ruitenwisser mondstuk rechts
2	10	Schakelaar noodverlichting
3	5	Verlichting van het handschoenenkastje
4	5	Verlichting kentekenplaat
5	10	Olieniveau/temperatuursensor Regelklep compressor, airconditioningsysteem Hogedruk sensor TipTronic schakelaar Controle-eenheid bandenspanning Lampbewakingsapparaat Mobiele telefoon voor elektronische controle Controller en display airconditioning/klimaatregeling Luchtkwaliteitsensor Navigatiesysteem met CD-speler controle-eenheid Zelfnivellerende ophangingscontrole-eenheid Hoogtecontrole-eenheid voor ophangingscontrole Telefoon/telematica controle-eenheid Stemcommando controle-eenheid Parkeerhulp controle-eenheid Achterraam gordijn schakelaar
6	5	Centrale controle-eenheid met vergrendeling
7	10	ABS controle-eenheid Stuurhoek sensor TCS/ESP knop Rempedaal schakelaar cruise control systeem (diesel directe injectie) Koppeling pedaal schakelaar
8	5	Telefoon/telematica controle-eenheid Stemcommando controle-eenheid
9	10	Verwarmd buitenspiegel, bestuurderszijde Verwarmd buitenspiegel, passagierszijde voor
10	5	Controle van koplampen, controle-eenheid
11	5	Automatische anti-verblindings binnenspiegel
12	10	Diagnose verbinding
13	10	Remlichtschakelaar Remlampen
14	10	Centrale controle-eenheid met vergrendeling Geheugen controle-eenheid, bestuurdersstoel Geheugen controle-eenheid, passagiersstoel voor Kofferbak ontgrendelingsschakelaar Interne monitor schakelaar
15	10	Controle-eenheid met display op het dashboard Zonnecel isolatie relais Navigatiesysteem met CD-speler controle-eenheid Geheugen controle-eenheid voor spiegels Auxiliary radio ontvanger gecontroleerd radio
16	5	Stuurhoek sensor
17	10	Controle-eenheid bandenspanning Zelfnivellerende ophangingscontrole-eenheid Tweeweg radio schakelaar Parkeerhulp controle-eenheid
18	10	Hoofdlicht, rechts Dimlicht – waarschuwingslicht
19	10	Hoofdlicht, links
20	15	Hoofdlicht met dimlicht, rechts Motor controle koplampen, rechts
21	15	Hoofdlicht met dimlicht, links Motor controle koplampen, links
22	5	Zijlicht, rechts Achterlicht, rechts
23	5	Zijlicht, links Achterlicht, links
24	25	Automatische sproeier / ruitenwisser relais Controle van de intermitterende ruitenwissers
25	30	Controller en display airconditioning/klimaatregeling Zonnecel isolatie relais Versnellingsventilator Magnetische koppeling relais Hulpelement verwarming relais
26	30	Controller en display airconditioning/klimaatregeling Verwarmde achterruit schakelaar
27	15	Verwarmd stuurwiel Achterruit ruitenwisser motor
28	20	Brandstofpomp (voedingspomp) Brandstofpomp controle-eenheid Brandstofpomp relais
29	30 20	Ontstekingsspoel met uitgangsstadium (motorcode BAS) Motronic controle-apparaat (motorcode BAS) Uitgangsstadium Ontstekingsspoel met uitgangsstadium Motronic controle-apparaat Regelkleppen voor distributie van de nokkenas
30	20	Controller voor het openen van het schuifdak
31	15	Startonderbreker en achteruitrijlicht relais Noodverlichting schakelaar Achteruitrijlicht schakelaar Diagnose verbinding Multifunctionele schakelaar Vertraging relais voor uitschakeling van de ontsteking Automatische transmissie controle-eenheid
32	20	Injectoren Cruise control systeem schakelaar
33	15	Sigarettenaansteker Aansteker, achter
34	15	Secundaire luchtpomp relais Elektromagnetische kleppen Secundaire luchtinlaat klep Turbo terugluchtklep Luchtmeters Verwarming voor lambda sondes Inlaat klep schakeling
35	30	Persgietwerk aanhangwagen
36	15	Schakelaar voor mistlampen voor en achter
37	20	Radio Versterker met subwoofer Antenne selectie controle-eenheid Elektronische controle, navigatie Navigatie/TV tuner Navigatie-interface Chipkaartlezer
38	20	Centrale controle-eenheid met vergrendeling
39	15	Schakelaar noodverlichting
40	25	Geluidssignaal relais met twee tonen
41	25	Relais voor elektromagnetische kleppen ABS (alle wegmodellen)
42	25	ABS controle-eenheid
43	5	Radio Elektronische controle, navigatie
44	30	Hulpelement verwarmingsrelais Zonnecel isolatie relais 2 Verwarmingsregelaar bestuurdersstoel Verwarmingsregelaar passagiersstoel voor Verwarmde achterste linkerstoel schakelaar met regelaar Verwarmde achterste rechterstoel schakelaar met regelaar

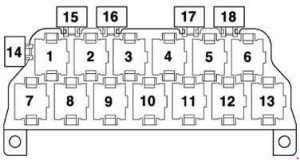

Relaissteun met 13 punten, achter het handschoenenkastje van de bestuurder

Nummer	Beschrijving
1	Relais met twee tonen (telematica – VS) – J4
2	Inschakel relais – J442 Alarm systeem controle-eenheid (taxi) – J85 Sirene relais (politievoertuigen) – J408 Alarm systeem relais, verlichting schakeling (speciale voertuigen) – J549
3	Solar isolatie relais – J309 Alarm systeem controle-eenheid (taxi) – J85 Sirene relais (politievoertuigen) – J408 Alarm systeem 2, hoofdstraal intermitterend (speciale voertuigen) – J461
4	Relais met startonderbreker – J207 Startonderbreker en achteruitrijlicht relais – J226
5	Magnetische koppeling relais – J44 Hulpelement verwarmingsrelais – J8
6	Mistlamp relais – J5 Brandstofpomp relais (TDI) – J17
7	Multifunctionele stuurwiel controle-eenheid – J453
8	Multifunctionele stuurwiel controle-eenheid – J453
9	Lampbewakingsapparaat – J123
10	Lampbewakingsapparaat – J123
11	Vouwbare buitenspiegel systeem controle-eenheid – J351
12	Vouwbare buitenspiegel systeem controle-eenheid – J351
13	Servotronic controle-eenheid – J236
14	Taximeter zekering – S182 Zekering E (politievoertuigen) – S201 Hydraulische pomp relais zekering (alle wegmodellen) – S279
15	Niet gebruikt
16	Alarm systeem zekering (taxi) – S57 Zekering B (politievoertuigen) – S202
17	Taximeter en alarm systeem zekering (taxi) – S183 Zekering C (politievoertuigen) – S203 Intercom systeem zekering (speciale voertuigen) – S253 Mistlamp zekering (dagrijverlichting – Canada) – S28
18	Geïnstalleerd in elke vrije ruimte Inschakelbare alternator – J442 (speciale voertuigen) Alarm systeem II controle-eenheid – J430 (taxi) Laser relais voor alarm systeem hoofdlichten – J182 (politievoertuigen) Solar isolatie relais – J309 (taxi)

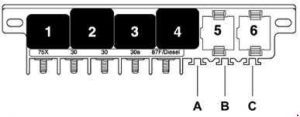

Microcentrale elektrische installatie, achter het handschoenenkastje van de bestuurder

Nummer	Functie
1	Relais met twee tonen – J4
2	Contacten X ontlaad relais – J59
3	Hydraulische relais voor lage debiet hydraulische pompen (allroad modellen) – J555
4	Brandstofpomp relais (benzinemotoren) – J17 Gloeilamp relais (dieselmotoren) – J52
5	Automatische intermitterende afdichting / relais met schakelaar – J31
6	Automatische intermitterende afdichting / relais met schakelaar – J31
A	Zekering met stuurkolom regeling – S275
B	Achterste gordijn zekering – S100
C	Alarm systeem 2 zekeringen (taxi) – S181 Zekering C (politievoertuigen) – S204 Noodontgrendelingszekering achterklep (speciale voertuigen) – S195 Multifunctioneel stuurwiel zekering (blauw) – S326, geleidelijk geïntroduceerd vanaf 05.02

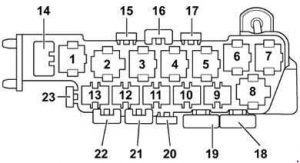

Relaissteun met 8 punten, achter het handschoenenkastje van de bestuurder, achter microcentrale elektrische installatie

Nummer	Beschrijving
1	Relais voor elektromagnetische kleppen – ABS met ESP – J106
2	Relais ventilatorsnelheid verwarming – J101
3	Relais verwarming ventilator – J26 Relais circulatie koelvloeistof – J151
4	Relais werking verwarming ventilator – J138
5	Niet gebruikt
6	Zelfnivellerend relais voor ophangingscompressor (allroad modellen) – J403
7	Retourpomp relais – ABS met ESP – J105
8	Koelvloeistof afsluitklep relais – J541
14	Zitplaats temperatuurregeling, thermische zekering bestuurderszijde (offroad modellen) – S44
15	Zekering voor 12 V aansluiting – S184
16	Thermische zekering voor voorruit – S37
17	Thermische zekering voor achterraam – S43
18	Zekering voor ABS controle-eenheid – S123
19	Zekering voor verwarming ventilator – S42
20	Zekering voor controle-eenheid verwarming ventilator – S142
21	Thermische zekering met zitplaats regeling, bestuurderszijde – S44 Zekering voor radiateur ventilator (allroad modellen) – S42
22	Zekering voor zelfnivellerende ophangingsysteem – S110
24	Thermische zekering met zitplaats regeling, passagierszijde voor – S80

Relaissteun, bestuurderszijde, achter het bedieningspaneel in de centrale steun

Nummer	Beschrijving
1	Laag vermogen thermisch relais – J359 Rem servo-regelaar relais – J569
2	Hulpelement verwarmingsrelais – J8 Solar isolatie relais 2 – J354
3	Hoog vermogen thermisch relais – J360
A	Niet gebruikt
B	Niet gebruikt
C	Extra verwarmingszekering 2 – S143 Zekering voor hydraulische pomp (servo-rem) – S279 Zekering voor brandstofpomp – S81 (RS6 modellen; voertuigen met links stuur)
D	Extra verwarmingszekering – S109 Zekering voor brandstofpomp – S81 (RS6 modellen; voertuigen met rechts stuur)

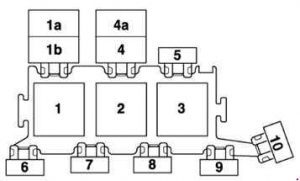

Relaissteun met 3 punten in de elektronische kast, expansiekamer

Nummer	Beschrijving
1	Secundaire luchtpomp relais – J299 (RS6 modellen)
1a	Radiateur ventilator relais (allroad modellen) – J26
1b	Circulatie koelvloeistof relais (allroad modellen) – J151 Extra koelventilator relais – J496
2	Secundaire luchtpomp relais – J299
3	Motronic voeding relais (benzinemotoren) – J271 Directe injectie diesel relais (dieselmotoren) – J322 Vertraging uitschakeling relais (automatische transmissie 01J) – J64
4	Brandstof koelventilator relais – J445 Circulatie koelvloeistof relais – J151 (RS6 modellen)
4a	Niet gebruikt
5	Zekering voor motor controle-eenheid – S102 Zekering voor motor elektronica (alle wegmodellen) – S282
6	Niet gebruikt (voertuigen met links stuur) Zekering 2 voor gloeilampen – motor, V6 TDI, V8 TDI – S125 Zekering voor gloeilampen – motor, 4 cilinders – S39 Zekering voor radiateur ventilator (allroad modellen) – S94
7	Zekering voor gloeilampen – motor, V6 TDI, V8 TDI – S39 Zekering voor secundaire luchtpomp (benzinemotoren) – S130 Extra verwarmingszekering – S62 (voertuigen met rechts stuur) tot modeljaar 2000 Niet gebruikt (voertuigen met rechts stuur)
8	Extra verwarmingszekering – S62 (voertuigen met links stuur) tot modeljaar 2000 Niet gebruikt (voertuigen met links stuur)
9	Zekering 2 voor gloeilampen – motor, V6 TDI, V8 TDI – S125 Zekering voor gloeilampen – motor, 4 cilinders – S39 Zekering voor radiateur ventilator (allroad modellen) – S94 Zekering voor koelvloeistof pomp (RS6 modellen) – S78 Niet gebruikt (voertuigen met rechts stuur)
10	Zekering voor brandstofkoeling – S262 Zekering -1- (15) (automatische transmissie 01J) – S199 Zekering voor controle-eenheid radiateur ventilator (alle wegmodellen) – S142 Niet gebruikt (voertuigen met rechts stuur)

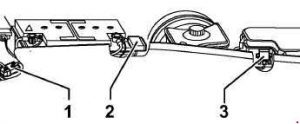

Zekering in de expansiekamer

Nummer	Beschrijving
1	Zekering -1- (30) (alleen voor V8) – S204
2	Zekering -2- (30) – S205
3	Extra verwarmingszekering – S62

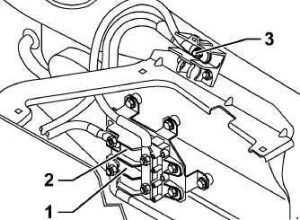

Zekering in de expansiekamer (RS6 modellen)

Nummer	Functie
1	Zekering -2- (30) – S205
2	Zekering -1- (30) – S204
3	Batterij schroefverbinding
