Audi S6 C5 (1997-2005) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Audi S6 C5 (1997–2005), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Audi S6 C5 (1997-2005) – schema van de zekeringkast

Productiejaar: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in Audi S6 C5 (1997-2005) is de zekering 33 in de zekeringkast

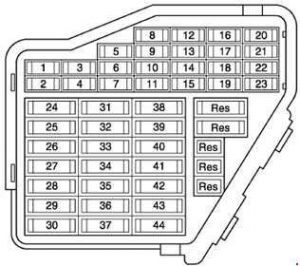

Zekeringkast dashboardzijde aan de dashboardzijde

Nummer	[A]	Beschrijving
1	5	Verwarmingselement, ruitenwisser mondstuk links Verwarmingselement, ruitenwisser mondstuk rechts
2	10	Noodknop schakelaar
3	5	Verlichting van het handschoenenkastje
4	5	Verlichting van het kenteken
5	10	Oliepeil/olie temperatuur sensor Regelventiel compressor, airconditioningsysteem Hogedruk sensor Tiptronic schakelaar Controle-eenheid bandenspanning monitor Lampbewakingsapparaat Mobiele telefoon die de controle-elektronica aanstuurt Regelaar en display van de airconditioning Luchtkwaliteitsensor Navigatiesysteem met CD-speler controle-eenheid Regelaar voor zelfnivellerende ophangingen Regelaar voor ophangingshoogte controle Telefoon/telematica controle-eenheid Spraakopdracht controle-eenheid Parkeerhulp controle-eenheid Achterraam schakelaar
6	5	Centrale controle-eenheid met vergrendeling
7	10	ABS controle-eenheid Stuurhoek sensor TCS/ESP knop Rempedaal schakelaar cruise control systeem (directe dieselinjectie) Koppeling pedaal schakelaar
8	5	Telefoon/telematica controle-eenheid Spraakopdracht controle-eenheid
9	10	Verwarmd buitenspiegel, bestuurderszijde Verwarmd buitenspiegel, passagierszijde voor
10	5	Hoofdlicht hoogte controle, controle-eenheid
11	5	Automatische binnenspiegel met antiverblindingsfunctie
12	10	Diagnose aansluiting
13	10	Remlicht schakelaar Remlampen
14	10	Centrale controle-eenheid met vergrendeling Geheugen controle-eenheid, bestuurdersstoel Geheugen controle-eenheid, passagiersstoel voor Kofferbak ontgrendel schakelaar Interne monitor schakelaar
15	10	Controle-eenheid met display in het instrumentenpaneel Zonnecel isolatie relais Navigatiesysteem met CD-speler controle-eenheid Geheugen controle-eenheid voor spiegels Auxiliary radio ontvanger gecontroleerd radio
16	5	Stuurhoek sensor
17	10	Controle-eenheid bandenspanning monitor Zelfnivellerende ophangingscontrole-eenheid Tweeweg radio schakelaar Parkeerhulp controle-eenheid
18	10	Hoofdlicht, rechts Dimlicht – waarschuwingslicht
19	10	Hoofdlicht, links
20	15	Hoofdlicht met dimlicht, rechts Hoofdlicht controle motor, rechts
21	15	Hoofdlicht met dimlicht, links Hoofdlicht controle motor, links
22	5	Zijlicht, rechts Achterlicht, rechts
23	5	Zijlicht, links Achterlicht, links
24	25	Automatische sproeier intermitterend / ruitenwisser relais Intermitterende ruitenwisser controle
25	30	Regelaar en display van de airconditioning Zonnecel isolatie relais Verse lucht ventilator Magnetische koppeling relais Hulpradiator verwarming relais
26	30	Regelaar en display van de airconditioning Verwarmde achterruit schakelaar
27	15	Verwarmd stuurwiel Achterruit ruitenwisser motor
28	20	Brandstofpomp (voedingspomp) Brandstofpomp controle-eenheid Brandstofpomp relais
29	30 20	Ontsteking bobine met uitgangsstadium (motorcode BAS) Motronic controle (motorcode BAS) Uitgangsstadium Ontsteking bobine met uitgangsstadium Motronic controle Regeling kleppen distributie as
30	20	Regelaar voor het openen van het schuifdak
31	15	Startonderbreker en achteruitrijlicht relais Noodknop schakelaar Achteruitrijlicht schakelaar Diagnose aansluiting Multifunctionele schakelaar Vertraging uitschakeling relais Automatische transmissie controle-eenheid
32	20	Injectoren Cruise control schakelaar
33	15	Sigarettenaansteker Sigarettenaansteker, achter
34	15	Secundaire lucht relais Elektromagnetische kleppen Secundaire luchtinlaat klep Turbo terug lucht klep Luchtmassameters Verwarming voor lambda sondes Inlaat klep schakelaar
35	30	Persgietwerk aanhangwagen
36	15	Schakelaar voor mistlampen voor en achter
37	20	Radio Versterker met subwoofer Antenne selectie controle-eenheid Elektronische controle, navigatie Navigatie/TV tuner Navigatie-interface Chipkaartlezer
38	20	Centrale controle-eenheid met vergrendeling
39	15	Noodknop schakelaar
40	25	Geluidssignaal met twee tonen
41	25	Relais voor elektromagnetische kleppen ABS (alle wegmodellen)
42	25	ABS controle-eenheid
43	5	Radio Elektronische controle, navigatie
44	30	Hulpradiator verwarming relais Zonnecel isolatie relais 2 Verwarmingsregelaar bestuurdersstoel Verwarmingsregelaar passagiersstoel voor Verwarmde schakelaar voor achterste linkerstoel met regelaar Verwarmde schakelaar voor achterste rechterstoel met regelaar

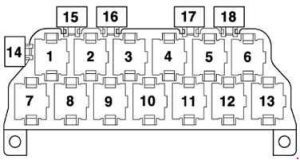

Relaishouder met 13 punten, achter het dashboard van de bestuurder

Nummer	Beschrijving
1	Relais met twee tonen (telematica – VS) – J4
2	Inschakel relais – J442 Controle-eenheid waarschuwingssysteem (taxi) – J85 Sirene relais (politievoertuigen) – J408 Waarschuwingssysteem relais, schakelaar verlichting (speciale voertuigen) – J549
3	Isolatie relais zonnecellen – J309 Controle-eenheid waarschuwingssysteem (taxi) – J85 Sirene relais (politievoertuigen) – J408 Waarschuwingssysteem relais 2, hoofdstraal intermitterend (speciale voertuigen) – J461
4	Relais met startonderbreker – J207 Startonderbreker en achteruitrijlicht relais – J226
5	Magnetische koppeling relais – J44 Hulpradiator verwarming relais – J8
6	Mistlamp relais – J5 Brandstofpomp relais (TDI) – J17
7	Multifunctionele stuurwiel controle-eenheid – J453
8	Multifunctionele stuurwiel controle-eenheid – J453
9	Lampbewakingsapparaat – J123
10	Lampbewakingsapparaat – J123
11	Vouwbare buitenspiegel controle-eenheid – J351
12	Vouwbare buitenspiegel controle-eenheid – J351
13	Servotronic controle-eenheid – J236
14	Taximeter zekering – S182 Zekering E (politievoertuigen) – S201 Relais voor hydraulische pomp (alle wegmodellen) – S279
15	Niet gebruikt
16	Waarschuwingssysteem zekering (taxi) – S57 Zekering B (politievoertuigen) – S202
17	Taximeter en waarschuwingssysteem zekering (taxi) – S183 Zekering C (politievoertuigen) – S203 Intercom systeem zekering (speciale voertuigen) – S253 Mistlamp zekering (dagrijverlichting – Canada) – S28
18	Geïnstalleerd in elke vrije ruimte Inschakelbare alternator – J442 (speciale voertuigen) Waarschuwingssysteem II controle-eenheid – J430 (taxi) Laser relais voor hoofdlicht waarschuwingssysteem – J182 (politievoertuigen) Isolatie relais zonnecellen – J309 (taxi)

Microcentrale, achter het dashboard van de bestuurder

Nummer	Beschrijving
1	Relais met twee tonen – J4
2	Ontlading relais contacten X – J59
3	Hydraulisch relais voor lage doorstroom pompen (allroad modellen) – J555
4	Brandstofpomp relais (benzinemotoren) – J17 Bougie relais (dieselmotoren) – J52
5	Automatische intermitterende afdichting / relais met schakelaar – J31
6	Automatische intermitterende afdichting / relais met schakelaar – J31
A	Zekering met stuurkolom regeling – S275
B	Achterste gordijn zekering – S100
C	Waarschuwingssysteem 2 zekeringen (taxi) – S181 Zekering C (politievoertuigen) – S204 Noodontgrendelingszekering achterklep (speciale voertuigen) – S195 Multifunctionele stuurwiel zekering (blauw) – S326, geleidelijk geïntroduceerd vanaf 05.02

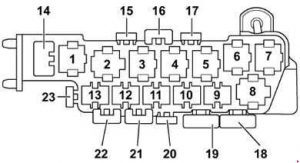

Relaishouder met 8 punten, achter het dashboard van de bestuurder, achter microcentrale

Nummer	Functie
1	Relais voor elektromagnetische kleppen – ABS met ESP – J106
2	Relais ventilatorsnelheid verwarming – J101
3	Relais verwarming ventilator – J26 Relais circulatie koelvloeistof – J151
4	Relais werking verwarming ventilator – J138
5	Niet gebruikt
6	Relais zelfnivellerende compressor ophangingen (allroad modellen) – J403
7	Relais retourpomp – ABS met ESP – J105
8	Relais afsluitklep koelmiddel – J541
14	Zitplaats temperatuurregeling, thermische zekering bestuurderszijde (offroad modellen) – S44
15	Zekering voor 12 V aansluiting – S184
16	Thermische zekering voor voorruit – S37
17	Thermische zekering voor achterruit – S43
18	Thermische zekering ABS controle-eenheid – S123
19	Thermische zekering verwarming ventilator – S42
20	Thermische zekering controle-eenheid verwarming ventilator – S142
21	Thermische zekering met zitplaats regeling, bestuurderszijde – S44 Zekering ventilator radiateur (allroad modellen) – S42
22	Thermische zekering zelfnivellerende ophangingen – S110
24	Thermische zekering met zitplaats regeling, passagiersstoel voor – S80

Relaishouder, bestuurderszijde, achter het centrale dashboard

Nummer	Beschrijving
1	Laag vermogen thermisch relais – J359 Rem servo regelaar relais – J569
2	Hulpradiator verwarming relais – J8 Isolatie relais zonnecellen 2 – J354
3	Hoog vermogen thermisch relais – J360
A	Niet gebruikt
B	Niet gebruikt
C	Extra verwarmingszekering 2 – S143 Relais voor hydraulische pomp (servo rem) – S279 Brandstofpomp zekering – S81 (RS6 modellen; voertuigen met links stuur)
D	Extra verwarmingszekering – S109 Brandstofpomp zekering – S81 (RS6 modellen; voertuigen met rechts stuur)

Relaishouder met 3 punten in de elektronische kast, expansiekamer

Nummer	Beschrijving
1	Relais secundaire luchtpomp – J299 (RS6 modellen)
1a	Radiateur ventilator relais (allroad modellen) – J26
1b	Circulatie koelvloeistof relais (allroad modellen) – J151 Extra koelvloeistof pomp relais – J496
2	Relais secundaire luchtpomp – J299
3	Motronic voeding relais (benzinemotoren) – J271 Directe dieselinjectie relais (dieselmotoren) – J322 Vertraging uitschakeling relais (automatische transmissie 01J) – J64
4	Brandstof koelvloeistof relais – J445 Circulatie koelvloeistof relais – J151 (RS6 modellen)
4a	Niet gebruikt
5	Motor controle-eenheid zekering – S102 Motor elektronica zekering (alle wegmodellen) – S282
6	Niet gebruikt (voertuigen met links stuur) Zekering 2 voor bougies – motor, V6 TDI, V8 TDI – S125 Bougie zekering – motor, 4 cilinders – S39 Radiateur ventilator zekering (allroad modellen) – S94
7	Bougie zekering – motor, V6 TDI, V8 TDI – S39 Secundaire luchtpomp zekering (benzinemotoren) – S130 Extra verwarming zekering – S62 (voertuigen met rechts stuur) tot modeljaar 2000 Niet gebruikt (voertuigen met rechts stuur)
8	Extra verwarming zekering – S62 (voertuigen met links stuur) tot modeljaar 2000 Niet gebruikt (voertuigen met links stuur)
9	Zekering 2 voor bougies – motor, V6 TDI, V8 TDI – S125 Bougie zekering – motor, 4 cilinders – S39 Radiateur ventilator zekering (allroad modellen) – S94 Koelvloeistof pomp zekering (RS6 modellen) – S78 Niet gebruikt (voertuigen met rechts stuur)
10	Brandstof koelvloeistof zekering – S262 Zekering -1- (15) (automatische transmissie 01J) – S199 Controle-eenheid ventilator radiateur zekering (alle wegmodellen) – S142 Niet gebruikt (voertuigen met rechts stuur)

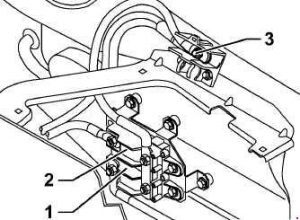

Zekering in de expansiekamer

Nummer	Beschrijving
1	Zekering -1- (30) (alleen voor V8) – S204
2	Zekering -2- (30) – S205
3	Extra verwarming zekering – S62

Zekering in de expansiekamer (RS6 modellen)

Nummer	Beschrijving
1	Zekering -2- (30) – S205
2	Zekering -1- (30) – S204
3	Batterij schroefverbinding
