BMW X3 F25 (2011-2017) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de BMW X3 (F25) 2011-2017, je krijgt informatie over de locatie van de zekeringpanelen in de auto en leert de toewijzing van elke zekering (zekeringlay-out).

BMW X3 F25 – zekering schema

Productiejaar: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

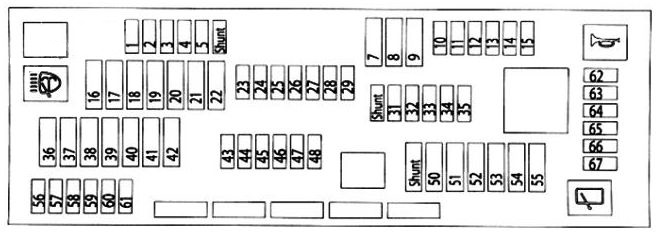

Zekering schema

Toewijzing van de zekeringen

Locatie van de zekering

Open het deksel aan de rechterkant van de balk en verwijder de geluidsisolatie.

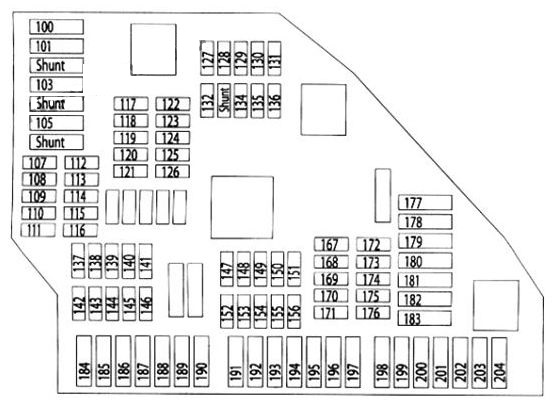

Zekering schema

Toewijzing van de zekeringen

Gelegen in de motorruimte aan de linkerkant.

Bevat ook enkele relais, bijvoorbeeld voor de aanhanger.

Betekenis van de BMW zekering symbolen

De lijst zal regelmatig worden bijgewerkt. Als je suggesties hebt, laat een reactie achter of stuur een e-mail!

Nr	Symbool	Beschrijving
1		ABS (systeem voor het voorkomen van blokkeren van de wielen tijdens het remmen), DSC (dynamische stabiliteitscontrole)
2		Controlemodule voor de stuurkolomfunctie
3		Aanhangermodule, trekhaak
4		Head-Up display op de voorruit (HUD)
5		START-STOP systeem
6		Elektrische spiegels
7		Pneumatische ophangingssysteem
8		Transmissie; DSC – dynamische stabiliteitscontrole; SMG – sequentiële handmatige transmissie.
9		Hoofdlampen; Regen sensor; Lichtsensor; Elektronische controle van de rijhoogte.
10		Lampenmodule
11		CD-wisselaar; Can Gateway module.
12		Alarm
13		Parkeersensoren / Home link (garagedeuropener)
14		Elektrische ventilator
15		Claxon
16		Deurmodule; Stille automatische sluiting.
17		Elektrische ramen
18		Verwarmde stoelen
19		Zitplaatsverstelling
20		Veiligheidsgordels
21		OBD
22		Verwarming;Onafhankelijke verwarming. Verwarming van de voorruit.
23		Cruise control
24		Achterruitwisser relais
25		Ontdooier van de achterruit (verwarming van de achterruit)
26		Verwarmer van de ruitensproeiervloeistof
27		Ventilator
28		Interne lichten
29		Dashboard; Kilometerstand
30		Klimaatsysteem
31	DDE	Digitale Diesel Elektronica (DDE)
32		Brandstofpomp relais; Controle van de brandstofpomp.
33		DME – Digitale Motor Elektronica; Geïntegreerde spanningsmodule – IVM.
34		BDC (Carrosserie domeincontroller)
35		HiFi versterker; TV-tuner; Video module. Radio (?).
36		Bandenspanning controle RDV
37		Voorruit
38		Verlichtingwas systeem
39		Schuifdak; Panoramisch glas; Bovenste module van de cabriolet.
40		Telefoon
41		Bovenste module van de cabriolet; Cabriolet relais.
42		Voor- en achteraansteker; 12V aansluiting; 12V laadpunt in de kofferbak.
43		Handrem
44		Vergrendeling van de kofferbak (achterklep); Automatische sluiting van de achterklep.
45		Elektrische zonnescherm achter (voor BMW F60 M5)
46		Dynamisch tractiesysteem
47		Vierwielaandrijving
48		START-STOP systeem
49		Rijassistent
50		Hybride systeem
51		Audiosysteem
52		Electrochrome achteruitkijkspiegel
53		Relais van de luchtveringcompressor
