BMW 3 E36 en E35/5 (1990-2000) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de BMW Serie 3 (E36 en E35/5) 1990-2000, krijg je informatie over de locatie van de zekeringpanelen binnen de auto en leer je de toewijzing van elke zekering (zekeringlayout).
BMW 3 E36 en E35/5 (1990-2000) – schema van de zekeringkast
Productiejaar: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Sigarettenaansteker zekering (voedingsaansluiting) in BMW 3 E36 en E35/5 (1990-2000) is de zekering 32 in de zekeringkast.
Voorkeursverdeling
| Zekering | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Elektrisch schuifdak (SHD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | vanaf 9/93: Trekhaak | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | vanaf 9/96: Motorbesturingssysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Besturingseenheid van de ruitenwisserinterval / achterruitenwisser (Touring, Compact) Koplampwasinstallatie (SRA) Radio / HiFi (9/94 tot 8/95) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Afvoer relais terminal 15 (verwarmde stoelen) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Verstelknop van de passagiersstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Achterste deflector relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Achterste deflector relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Elektronische versnelling indicator centrale vergrendelingsschakelaar bestuurderschakelaar voor de deurvergrendeling centrale vergrendeling (ZV) bestuurdersdeur aandrijving centrale vergrendelingsmodule (ZVM) centrale vergrendeling (ZV) passagiersdeur passagiersdeur vergrendelingsschakelaar besturingseenheid, afstandsbediening vergrendeling van de achterklep relais centrale vergrendeling achterklep (Touring) Micro-switch van de achterklep (mechanisch softtop met mogelijkheid tot dakwissel) Vergrendeling module van het openklapbare softtop Module alarmcontrole (Alpine) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Relais toeter module Alarmcontrole (Alpine) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Radio HiFi versterker Subwoofer CD-wisselaar (tot 8/93) Afvoer relais terminal R (tot 8/92) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Antiblokkeersysteem (ABS) Automatische stabiliteitscontrole (ASC) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | zonder CCM: Linker dimlicht met CCM: Controleert de besturingseenheid |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | zonder CCM: Rechter dimlicht met CCM: Controleert de besturingseenheid |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Comfort relais (twee-deurs model) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Raammodule bestuurderszijde (tot 8/93) Raammodule passagierszijde (tot 8/93) ZKE controle-eenheid (ZKE IV; vanaf 9/93) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Linker mistlamp Rechter mistlamp Set van indicatoren |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | Linker mistlamp Rechter mistlamp Set van indicatoren |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | Airconditioning compressor relais Hulprelais graad 1 van de ventilator (normale snelheid relais) Hulprelais graad 2 van de ventilator (hoge snelheid relais) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | zonder CCM: mistlamp schakelaar (achter mistlamp schakelaar) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | met CCM: mistlamp schakelaar (achter mistlamp schakelaar) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Brandstofpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | tot 8/92: Verwarmings / ventilatie relaiskast van station | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | vanaf 8/93: Relaismodule | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | tot 8/92: Ventilator schakelaar vanaf 9/92: zonder ventilatie van station: Verwarmingsventilator relais met ventilatie van station: Verwarmingsventilator relais Onafhankelijk ventilatie relais |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 5 | Antiblokkeersysteem (ABS) Automatische stabiliteitscontrole (ASC) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 5 | Schakelaar verlichting Dioden codering van de lichten voor dagrijverlichting |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 5 | Combinatieschakelaar (richtingaanwijzer / schakelaar dimlichten) Set van indicatoren Thermische schakelaar (LA, Japan) ABS controle-eenheid Achterste deflector relais Multifunctionele klok / boorddisplay / boordcomputer Afvoer relais van 15 met IHKA: automatische airconditioning met verwarmingscontrole: waterkleppen temperatuurregelaar |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | Thermische schakelaar, verwarmde sproeiers Kantelsensor Controle-eenheid spiegel Controle-eenheid parkeersensor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 5 | Schakelaar verlichting Relaismodule van de dagrijverlichting (vanaf 9/97) Hoogbeam relais (9/94 tot 8/97) Dimlicht relais (9/92 tot 8/94) Linker parkeerlicht relais (9/93 tot 8/94 ) Rechter parkeerlicht relais / nummerplaat verlichting (9/93 tot 8/94) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | tot 8/92: Programma schakelaar Hulpverbinding (USA) Automatische transmissie bereik schakelaar Diagnoseverbinding Achteruitrijlicht schakelaar (zonder EGS) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | vanaf 9/92: Automatische transmissie bereik schakelaar Programma schakelaar Brandstofverwarming (diesel) Relais deactiverend generator (diesel) Diagnoseverbinding Oliepeil schakelaar, thermisch zuurstofsensor en luchtpomp relais Achteruitrijlicht schakelaar SMG controle-eenheid Hydraulische pomp relais Deactiverend start relais Klepverwarmer |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 5 | Set van indicatoren | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 5 | met EGS: Automatische transmissie bereik schakelaar met SMG: SMG controle-eenheid Elektronische versnelling indicator Versnellingsindicator, middenconsole |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 7,5 | Linker grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 7,5 | Rechter grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 5 | Set van indicatoren Boorddisplay / multifunctionele klok Boordcomputer Analoge klok Module signaalgever Elektronische immobilizer controle-eenheid (EWS II; vanaf 9/94) Alarmdiode (DWA) Met IHKA: waterkleppen Automatische airconditioning Met IHKR: IHKR bedieningspaneel Geïntegreerde controle-eenheid van de airconditioning |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 30 | Voorkeursigaret aansteker Leeslamp relais |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Ontstekingsschakelaar (status op 9/93) Oplaadpunt Lichtschakelaar CD-wisselaar (status op 9/93) Mobiele telefoon Relais voor verwarmingsslot van de deur Kofferbakverlichting Interne verlichting van de achterste ruimte, centraal (Touring) Rechter kofferbakverlichting (compact) Interne verlichting, achter rechts (met leeslamp) Interne verlichting achter links (met leeslamp) Voorin / te lezen, voor (met ZKE) ZKE controle-eenheid (vanaf 9/93) Linker voorlicht voor de benen (rechter voorlicht parkeerlicht) Linker parkeerlicht relais Bestuurders zijraam module (tot 8/93) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 15 | Relais van de alarmlichten Botsingswaarschuwingssensor (met botsingswaarschuwingssensor) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 25 | met ZVM: centrale vergrendelingsmodule (ZVM) met controle-eenheid ZKE: ZKE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 30 | Reinigings / wasmodule (Low II) / Reinigings / wasmodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Schakelaar verlichting Rechter parkeerlicht / nummerplaat verlichting relais |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 30 | Antiblokkeersysteem (ABS) Automatische stabiliteitscontrole (ASC) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 7,5 | Airconditioning compressor relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 30 | Verstelknop van de bestuurdersstoel Bestuurders lendensteun schakelaar |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 30 | Hulprelais graad 1 van de ventilator (laag; alleen diesel) Hulprelais graad 2 van de ventilator (hoog) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 7,5 | Elektronische stoelbesturing Zijbotsingssensor bestuurder Zijbotsingssensor passagier Kantelsensor Diagnose module van de airbag Bestuurders veiligheidsgordel schakelaar |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 5 | Interne verlichting, achter rechts Interne verlichting, achter links HiFi bovenste schakelaar Centrale vergrendelingsmodule (ZVM) Controle-eenheid ZKE Surround geluid relais Verlichting make-up spiegel van de passagier Verlichting make-up spiegel van de bestuurder Lamp intern / te lezen, voor Softtop module van de cabriolet Controle-eenheid, afstandsbediening Mobiele telefoon Leeslamp relais Alarm controle module (Alpine) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 15 | Wisser / wasmodule (Low II) Reinigings / wasmodule Achterste ruitenwisser / wascontrole-eenheid (Touring, Compact) Voorruit wisser schakelaar (Touring, Compact) Radio Verlichting / schakelaar in het radio dashboard Modulaire dubbele relais (tot 8/95) Afvoer relais R (tot 8/92) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 7,5 | Controleert de controle module Modulaire zender-ontvanger (EWS II; vanaf 9/95) Startonderbreker schakelaar (vanaf 9/96) Boordcomputer / Multifunctionele klok / Boorddisplay Wisser relais (tot 8/95) Wisser motor relais (tot 8/95) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | Koppeling schakelaar Set van indicatoren Remlicht schakelaar Cruise control module Cruise control schakelaar Data verbinding aansluiting (status op 9/95) Boordcomputer (BC-low) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Brandstofpomp relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zuurstofsensor en luchtpomp relais (M3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Secundaire luchtpomp relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor controle module relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Generator deactiverend relais (diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Motor controle module relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brandstofpomp relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Zuurstofsensor relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EKP en activeert het relais van de detector | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wisser motor relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor controle module relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Secundaire luchtpomp relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brandstofpomp relais (diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Toeter relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Mistlamp relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Grootlicht relais (tot 8/93) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimlicht relais (status op 9/93) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Dimlicht relais (tot 8/93) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grootlicht relais (status op 9/93) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Secundaire luchtpomp relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Alarmlichten relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Ventilator relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Achterste deflector relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | ABS relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | ABS pomp motor relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS pomp motor relais, getimed | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Hulprelais graad 2 van de ventilator (hoge snelheid) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Airconditioning compressor relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | Hulprelais graad 1 van de ventilator (lage snelheid) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

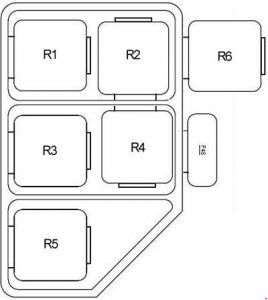

Relaishouder onder de linkerkant van het dashboard
| Zekering | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 40 | Hulprelais graad 2 van de ventilator (hoge snelheid) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 5 | Gasklep Valvola koolstof |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Onafhankelijk ventilatie relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Dubbel relais (tot 8/95) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Botsingswaarschuwingssensor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Koplamp / mistlamp reinigingsmodule (SRA) (tot 8/95) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grootlicht relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dagrijverlichting relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Comfort relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Comfort relais van het schuifdak | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Afvoer relais terminal R (tot 8/92) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

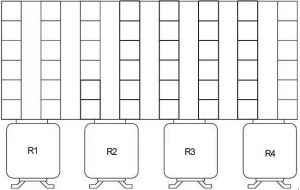

Verbindingsbalk onder de linkerkant van het dashboard
| Zekering | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 158 | Toeter relais (Alpine) Boordcomputer Alarm controle module (Alpine) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Afvoer relais terminal 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Toeter relais (compact) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Achterlichten relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wisser relais (tot 8/95) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Wisser motor relais (tot 8/95) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Hengsels relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Start relais (tot 8/94) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Start deactiverend relais (9/93 tot 9/94) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Verbindingsbalk onder de rechterkant van het dashboard
| Nummer | Beschrijving |
| R1 | Rechter parkeerlicht / nummerplaat verlichting relais |
| R2 | Linker parkeerlicht relais |
| Thermische schakelaar (LA, Japan) | |
| R3 | Deur slot verwarmings relais |
| R4 | Ventilator relais van de achterruit WAARSCHUWING: De toewijzing van de terminals en bedrading voor elke connector kan variëren afhankelijk van het uitrustingsniveau van het voertuig, het model en de markt. |
