BMW X5 F15 (2013-2018) – zekeringdoos

juli 18, 2025 Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de BMW X5 (F15) 2013-2018, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Indice

BMW X5 (F15) – (2013-2018) – zekeringenschema

Productiejaar: 2013, 2014, 2015, 2016, 2017, 2018.

Sigarettenaansteker zekering (voedingsaansluiting) in BMW X5 F15 (2013-2018) is zekering 37 in de zekeringkast van de motorruimte.

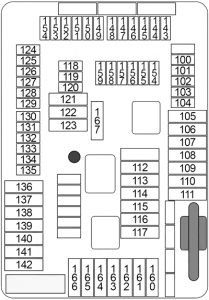

Zekeringkast van de kofferbak

BMW X5 (F15) – zekeringenschema – kofferbak

Nr	Amperages [A]	Beschrijving
100	5	Handremknop
101	15	Rechter koplamp
102	5	Hoogspanningsbatterij eenheid
103	5	Sirene met hellingssensor

104	5	Handrem controle-eenheid; Natuurlijke vacuümlekkage detectie (NVLD).
105	30	Automatische omkeerbare elektromotor drum (rechts).
106	30	Laterale verdeling van het torsiemoment op de achteras
107	40	Automatische activering van de kofferbakdeksel (> 07.2016); Functionele module van de achterklep (08.2016>).
108	–	–
109	–	–
110	40	Relais van de luchtveringcompressor
111	–	–
112	20	Controlemodule van de onder druk staande brandstoftank
113	30	Oprijmodule
114	30	Oprijmodule
115	20	Rechter koplamp
116	30	Handrem controle-eenheid
117	30	Automatische omkeerbare elektromotor drum (links).
118	5	Video schakelaar (VSW)

119	–	–
120	5	Voeding controle-eenheid
120	5	N20:Controleur van de laadcapaciteit van de hulpbatterij.
121	20	Radio speler
122	30	Audio versterker
123	–	–
124	5	Video module
125	–	–
126	10	Automatische activering van de zachte sluiting van de rechter achterdeur
127	5	DVD wisselaar
128	5	Draadloze oplaadtray; Antenneversterker; Basisplaat.
129	15	Active Sound Design (ASD)
130	5	Automatische activering van de kofferbakdeksel
131	5	Kofferbakverlichting; Achterklepknop aan de binnenzijde van de achterklep; Geluiddempende filter.
132	5	Laterale verdeling van het torsiemoment op de achteras; Elektronische controle van de rijhoogte.
133	5	Automatische klimaatregeling van de achterruimte

134	5	Automatisch systeem voor zachte sluiting van de bestuurdersdeur
135	5	Veilig gasgenerator van de batterijklem
136	–	–
137	–	–
138	–	–
139	20	Hulpschakel zekering
140	20	Kofferbakdeksel; Achterklep sluiting.
141	–	–
142	–	–
143	10	Radiator relais
144	15	Controle-eenheid van de selectieve katalytische reductie (SCR)
145	5	Parkeerassistent; Infotainment ventilator nr. 2.
146	15	Elektrische uitlaatklep (nr. 1, nr. 2)
147	15	Controle-eenheid van de selectieve katalytische reductie (SCR)

148	5	Rijstrookwissel waarschuwing (SWW)
149	7.5	Rechter koplamp
150	5	→ 06.2016: Contactloze elektronica voor de evaluatie van de opening van de achterklep; Comfort elektronica voor opladen.
150	7.5	07.2016 →: Contactloze elektronica voor de evaluatie van de opening van de achterklep; Comfort elektronica voor opladen; Functionele module van de achterklep.
151	5	USB HUB (USB aansluiting nr. 1 / nr. 2, AUX-In aansluiting)
152	5	Automatische omkeerbare elektromotor drum (links/rechts).
153	15	Controle-eenheid van de selectieve katalytische reductie (SCR).
154	5	Universele camera (TRSVC); Achteruitrijcamera.
155	10	Automatische activering van de zachte sluiting van de passagiersdeur.
156	10	Automatisch systeem voor zachte sluiting van de bestuurdersdeur.
157	–	–
158	10	Entertainment voor de achterstoelen
159	5	Audio versterker, infotainment ventilator nr. 2
160	20	Ventilator motor van de achterruimte
161	–	–
162	20	Achterste sigarettenaansteker (12 V aansluiting nr. 1 en nr. 2); Bagage sigarettenaansteker (12 V aansluiting).
163	30	Oprijmodule

164	30	Verwarmingsmodule van de rechter achterstoel
165	20	Brandstofpomp controle (EKPS)
166	30	Verwarmingsmodule van de linker achterstoel
167	30	Automatische activering van de zachte sluiting van de deuren.

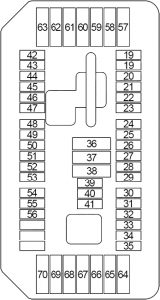

Zekeringkast van de passagiersruimte

BMW X5 (F15) – zekeringenschema – passagiersruimte

Nr	Amperages [A]	Beschrijving
19	5	Ontvanger van de afstandsbediening
20	5	Controlecentrum van het dakfunctie
21	5	Verwarmingscontrole-eenheid
22	7.5	Vergrendeling van de schakelaars van de bestuurdersdeur; Buitenspiegel van de passagier.
23	10	Digitale motor elektronica (DME)
24	10	Elektronische versnellingscontrole
25	5	Touchbox, iDrive controller
26	5	Uittrekbare luidspreker op het dashboard; verwarming schakelaar van de achterstoel links/rechts.
27	10	Vergrendeling van de lendensteunventielen van de bestuurder/passagier; schakelaar voor de zitting aanpassing van de bestuurder/passagier.
28	5	Regen-/licht-/zon-/condenssensor; Controlecentrum van het dakfunctie; Verlichting van de cosmetische spiegel.
29	15	Hulppomp
30	10	Koelvloeistofpomp voor de luchtcompressorradiator

31	5	Relais voor het uitschakelen van de elektrische ventilator
32	5	Verdelingspaneel
33	5	N63, S63: Koelvloeistofpomp van de turbo
33	5	N20: Airconditioningcompressor (elektrisch); Elektrische hulverwarming.
34	5	Geïntegreerd carrosseriemanagement (ICM)
35	5	Electrochromatische binnenspiegel
36	20	Centrale zekering (12 V aansluiting)
37	20	Voorkant sigarettenaansteker (12 V aansluiting)
38	20	Controlecentrum van het dakfunctie
39	15	Linker koplamp
40	–	–
41	10	S63: Koelvloeistofpomp voor de luchtcompressorradiator
41	10	N20: Koelvloeistof afsluitklep van de passagiersruimte; Elektronica van elektrische voertuigen (EME).
42	5	Elektronische controle van de schokdempers; Electrochromatische binnenspiegel.
43	5	Richtingaanwijzers links en rechts
44	7.5	Camera-gebaseerde rijassistentiesystemen (KAFAS): Actieve stuur systeem.

45	5	Actieve cruise control (ACC); Automatische luchtcirculatiesensor (AUC).
46	5	Aandrijving van de radiatorrooster
46	5	B47, N47, N57: Verwarming van de motor ontluchtingsklep; Aandrijving van de radiatorrooster.
47	5	Elektronische nachtcamera (NVE); Geluidsgenerator van het voertuig (VSG).
48	10	Centraal schakelaar van de stuurkolom
49	5	Stuurhoek sensor
49	5	N57D30T1: Afsluitklep van de koelvloeistoftank; Stuurhoek sensor.
50	5	Instrumentencluster
51	–	–
52	7.5	Instrumentencluster
53	5	Verlichting van het dashboardkastje; Verlichting van de decoratieve strip; Verlichting van de port pockets; Verlichting van het deurpaneel; Verlichting van de linker/rechter voetruimte.
54	10	Versnellingsschakelaar (GWS)
55	5	Servotronic (SVT); Elektrische stuurhulp (EPS).
56	5	Verticale dynamica management (VDM)
57	20	Linker koplamp
58	30	Dynamische stabiliteitscontrole (DSC)
59	40	Actief stuursysteem
60	40	Ventilator uitgangsstadium
61	20	Elektronische controle van de schokdempers
62	30	→ 06.2016: Verticale dynamica management (VDM).
62
20	07.2016 →: Verticale dynamica management (VDM).
63	30	Verdelingspaneel (VTG)
64	30	Verwarmingsmodule van de passagiersstoel
65	30	Verwarmingsmodule van de bestuurdersstoel
66	20	Onafhankelijke hulverwarming
67	30	Vergrendeling van de schakelaars voor de stoelverstelling van de bestuurder; (zonder stoelmodule (SMFA)); Bestuurdersstoel module (SMFA).
68	30	Vergrendeling van de schakelaars voor de stoelverstelling van de passagier; (zonder stoelmodule (SMBF)); Passagiersstoel module (SMBF).
69	20	Elektronische versnellingscontrole (EGS)
70	20	Elektrische aanpassing van de stuurkolom

Zekeringkast van de passagiersruimte nr. 2 (BDC – carrosseriemanagement)

BMW X5 (F15) – zekeringenschema – passagiersruimte nr. 2

Nr	Amperages [A]	Beschrijving
1	30	Aandrijving van het passagiersraam
2	30	Aandrijving van het achterraam aan de bestuurderszijde
3	20	Sluiting van de voordeur van de passagier
4	30	Aandrijving van het bestuurdersraam

5	30	Ontvochtiger van de achterruit
6	30	Aandrijving van het achterraam aan de passagierszijde
7	20	Sluiting van de bestuurdersdeur
8	–	–
9	5	Centraal schakelaar van de stuurkolom; Groep schakelaars van de koplampen; Operationeel object van het rijassistentiesysteem met waarschuwingsschakelaar voor gevaar.
10	7.5	Linker koplamp
11	7.5	Diagnostische zekering; Verwarmings-/klimaatsysteem; Dynamische stabiliteitscontrole (DSC).
12	5	Telematica communicatiepaneel; Module van de externe elektronische sloten.
13	15	Toeter (laag / hoog)
14	–	–

Zekeringkast van de motorruimte

Nr	Amperages [A]	Beschrijving
01	20	Camshaft sensor; brandstofhoeveelheidsregelklep; drukregelklep in de rail; drukomvormer van de turbine controleklep; schakelklep van de bypassklep van de lage drukcompressor (behalve VS); hulp schakelklep van de EGR radiator bypassklep (VS); drukactuator van de turbodruk (prestatieklasse “T”); Hoge druk actuator van de turbodruk van stadium (VNT – prestatieklasse “S”); Hoge druk actuator van de turbodruk van stadium nr. 2 (VNT (N57D30S1)).
02	20	Lambdasonde voor de katalysator; Massastroommeter met warme film; Schakelklep gemonteerd op de motor; Zuurstofsensor na de katalysator, olie status sensor; Schakelklep van de EGR radiator koeling; Schakelklep van de activeringsklep van de hoge drukcompressor nr. 2; Druktransducer voor de gasklep.
03	30	Digitale diesel elektronica (DDE)
04	10	Stikstofoxidesensor voor de SCR katalysator; Koelsysteem van de EGR koelvloeistofpomp (→ 04.2014); Schakelklep voor EGR koeling bij lage temperatuur; Vastestof sensor.
05	10	Drukomvormer voor de wastegate klep; Schakelklep van de turbine controleklep; Relais van de koelvloeistofpomp.

Zekeringkast (niet vervangbaar)

BMW X5 (F15) – zekeringenschema – niet vervangbaar

Nr	Amperages [A]	Beschrijving
01	25	Digitale motor elektronica (DME) – ontsteking
02	25	Digitale motor elektronica (DME) – injector
03	15	Digitale motor elektronica (DME) – injector
04	20	Digitale motor elektronica (DME) – injector
05	40	Digitale motor elektronica (DME) – Valvetronic
06	40	Digitale motor elektronica (DME) – Valvetronic
07	–	–
Relais
R1	Ontsteking en injectoren
R2	Valvetronic
R3	Digitale motor elektronica (DME)

Zekeringkast van de motorruimte (niet vervangbaar)

BMW X5 – (F15) – zekeringenschema – motorruimte (niet vervangbaar)

Nr	Amperages [A]	Beschrijving
400	125	Relais voor het uitschakelen van de elektrische ventilator
401	125	Electromechanische stuurhulp (EPS)
402	100	Elektrische hulverwarming
403	50	Verwarming van de brandstoffilter

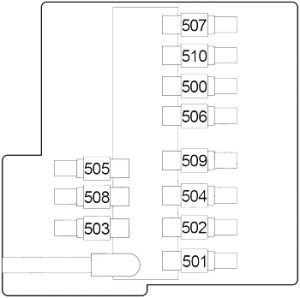

Blok van zekeringen (niet vervangbaar)

BMW X5 (F15) – zekeringenschema – zekeringblok (niet vervangbaar)

Nr	Amperages [A]	Beschrijving
500	50	Carrosseriemanagement (BDC)
501	125	Achterste distributiepaneel

502	150	Dynamische stabiliteitscontrole (DSC)
503	125	N63, S63, N20:Geïntegreerde voedingsmodule
503	125	D47, N47, N57:Hoofd relais van de Digitale Diesel Elektronica (DDE)
504	125	Carrosseriemanagement (BDC)
505	50	Audio versterker
506	60	N55, N63, S53, B47, N47, N57:Voedingsmodule (PCU)
506	60	N20:Controleur van de laadcapaciteit van de hulpbatterij
507	40	Elektrische hulverwarming rechter achterzijde
508	40	Controle van de hulverwarming van de derde zitrij.
509	40	Carrosseriemanagement (BDC)
510	40	Elektrische hulverwarming linker achterzijde

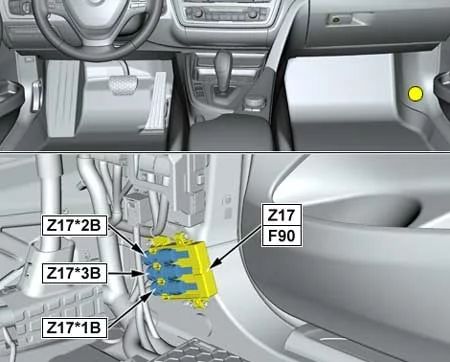

BMW X5 (F15) - zekeringenschema - zekeringblok — BMW X5 (F15) – zekeringenschema – zekeringblok

Nr	Amperages [A]	Beschrijving
90	50	Dynamische stabiliteitscontrole (DSC)

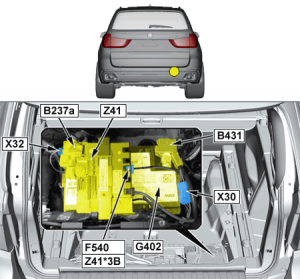

Nr	Amperages [A]	Beschrijving
540	5	Intelligente sensor van de hulpbatterij

Achterste distributiepaneel nr. 2 (opties)

BMW X5 - (F15) - zekeringenschema - achterste distributiepaneel nr. 2 — BMW X5 – (F15) – zekeringenschema – achterste distributiepaneel nr. 2

Nr	Amperages [A]	Beschrijving
201	10	Hulpeenheid (SEC)
202	7.5	Hulpeenheid (SEC)

203	5	Hulpeenheid (SEC)
204	5	Hulpeenheid (SEC)
205	5	Hulpmodule van de schakelaarcluster
206	5	Aanvullende audiomodule
207	20	Aanvullende audiomodule
208	5	Aanvullende audiomodule
209	5	Aanvullende audiomodule
210	5	Hulpeenheid (SEC)
211	20	Ontvochtiger van de voorruit
212	20	Ontvochtiger van de voorruit
213	15	Verwarmd zijraam (voor links/rechts)
214	5	Hulpeenheid (SEC)

215	5	Hulpeenheid (SEC)
216	5	Hulpeenheid (SEC)
217	5	Aanvullende audiomodule
218	5	Hulpeenheid (SEC)
219	5	Aanvullende audiomodule
220	5	Hulpeenheid (SEC)

Zekeringhouders in de kofferbak

BMW X5 – (F15) – zekeringenschema – zekeringhouder kofferbak

Nr	Amperages [A]	Beschrijving
301	10	Hulpeenheid
302	5	Hulpmodule van de schakelaarcluster
303	5	Aanvullende audiomodule
304	5	Hulpeenheid (SEC)
311	30	Voeding van het raam
312	30	Voeding van het raam
313	30	Voeding van het raam
314	30	Voeding van het raam
615	5	Elektronica voor elektrische voertuigen (EME)
612

Nr	Amperages [A]	Beschrijving
511	100	Zekering (zonder hulpbatterij): 301, 302, 303, 304, 311, 312, 313, 314.
511	100	Zekering (met hulpbatterij): 201, 202, 203, 204, 205, 206, 207, 208, 209, 210, 211, 212, 213, 214, 215, 216, 217, 218.
512	100	Zekering (zonder hulpbatterij): 301, 302, 303, 304, 311, 312, 313, 314.
512	100	Zekering (met hulpbatterij): 201, 202, 203, 204, 205, 206, 207, 208, 209, 210, 211, 212, 213, 214, 215, 216, 217, 218.
