Citroen C3 (2002-2022) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Citroën C3 2002‑2022, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

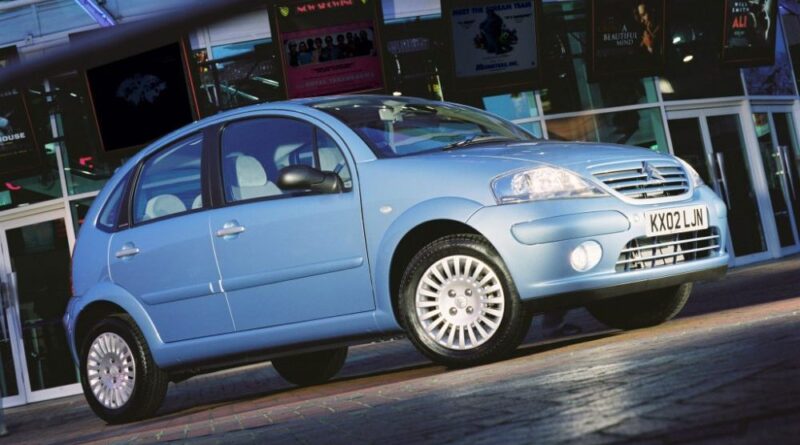

Citroen C3 mk1 (2002-2009) – schema van de zekeringkast
Productiejaar: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Zekering voor sigarettenaansteker (voedingsaansluiting) in de Citroen C3 mk1 (2002-2009) is de zekering 9 in de zekeringkast onder het dashboard.
Zekeringkast onder het dashboard
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Diagnose-aansluiting;
Toevoegmiddel voor roetfilter; Koppeling schakelaar; Stuurhoek sensor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Achterruit;
Schuifdak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Ruitensproeiervloeistof | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Digitale klok;
Stuurwielbediening; Radio; Display. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Sigarettenaansteker;
Digitale klok; Interieurverlichting; Cosmetische spiegel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Ontstekingssleutel;
Diagnose-aansluiting. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Airbagcontroller;
Regen- en lichtsensor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Parkeerhulp;
Dashboard; Airconditioning; Bluetooth® telefoon. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Centrale vergrendeling, supervergrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 40 | Verwarmde achterruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | OPENING | KLIANT PARKEREN SHUNT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast onder de motorkap
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Water aanwezig sensor in diesel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Toeter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Ruitensproeiervloeistof | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Koplamp sproeier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Brandstofpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Stuurbekrachtiging | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Vloeistofniveau sensor koelvloeistof | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 25 | Startmotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | ABS, ESP controller | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Motoractuatoren
(ontstekingsspoel, elektromagnetische klep, zuurstofsensor, injectie); Tank leegmaken. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | Koelventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Ruitenwisserbladen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Luchtpomp (benzine versie) – dieselverwarmer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Citroen C3 (2009-2016) – schema van de zekering
Productiejaar: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Zekering voor sigarettenaansteker (voedingsaansluiting) in de Citroen C3 mk3 (2009-2016) is de zekering F9 in de zekeringkast onder het dashboard.
Zekeringkast onder het dashboard
| Nr | Amperages [A] | Beschrijving |
| FH36 | 5 | Trailer relais eenheid |
| F37 | – | Niet gebruikt |
| F38 | 20 | HiFi versterker |
| FH39 | – | Niet gebruikt |
| F40 | 30 | Trailer relais eenheid |
Citroen C3 – zekeringen – beschrijving
| Nr | Amperages [A] | Beschrijving |
| F1 | 15 | Achterruitwisser |
| F2 | – | Niet gebruikt |
| F3 | 5 | Airbag en gordelspanner controle eenheid. |
| F4 | 10 | Airconditioning; Compressorschakelaar; Electrochrome spiegel; Deeltjesfilterpomp (Diesel); Diagnose-aansluiting; Luchtstroomsensor (Diesel). |
| F5 | 30 | Elektrische ramen; Passagiersraam; Voorraam motor. |
| F6 | 30 | Achterste raam motoren en bestuurdersraam motor. |
| F7 | 5 | Plafondlamp; Leeslampen aan de zijkant. |
| F8 | 20 | Multifunctioneel display; Audiosysteem; Navigatieradio; Dashboard met klok; Centrale alarm; Waarschuwingssirene. |
| F9 | 30 | Audiosysteem (aftermarket); 12 V aansluiting; Voeding voor draagbare navigatie. |
| F10 | 15 | Stuurwielbediening. |
| F11 | 15 | Ontsteking; Diagnose-aansluiting; Automatische transmissie controller. |
| F12 | 15 | Regen/luminiscent sensor; Trailer relais; Rijschool module. |
| F13 | 5 | Hoofdschakelaar, motor relais. |
| F14 | 15 | Parkeerhulp controle eenheid, Airbag controle eenheid; Dashboard; Automatische airconditioning; USB Box; HiFi versterker. |
| F15 | 30 | Remmen |
| F 16 | – | Niet gebruikt |
| F17 | 40 | Ontwaseming / ontdooiing van de achterruit en buitenspiegels. |
| SH | – | PARC bypass. |
Zekeringkast in het motorcompartiment
| Nr | Amperages [A] | Beschrijving |
| F1 | 20 | Voeding van de motorcontrole eenheid; Koelventilator controle relais; Hoofd multifunctionele motor controle relais; Injectiepomp (Diesel). |
| F2 | 15 | Toeter |
| F3 | 10 | Voor- en achterruit sproeier |
| F4 | 20 | Dagrijverlichting |
| F5 | 15 | Dieselolie verwarming (Diesel); Deeltjesfilter toevoegmiddel pomp (Diesel); Luchtstroomsensor (Diesel); EGR klep (Diesel); Brandstofpomp (1.1i en 1.4i); Blazer en elektromagnetische kleppen (VTi). |
| F6 | 10 | ABS/ESP controle eenheid; Extra stop schakelaar. |
| F7 | 10 | Elektrische stuurbekrachtiging; Automatische transmissie. |
| F8 | 25 | Controle van de startmotor. |
| F9 | 10 | Schakel- en beschermings eenheid (Diesel) |
| F10 | 30 | Brandstofpomp (Diesel); Blazer (1.1i, 1.4i en Diesel); Brandstofpomp (VTi); Injectoren en ontstekingsspoelen (benzine); Elektronische thermostaat en tank ontluchtingsklep (1.1i en 1.4i). |
| F11 | 40 | Verwarmingsventilator |
| F12 | 30 | Langzaam/snel voorruitwisser |
| F13 | 40 | Voeding van de interface van de geïntegreerde systemen (positieve ontsteking). |
| F14 | 30 | Voeding Valvetronic (VTi) |
| F15 | 10 | Dimlichten rechts |
| F 16 | 10 | Dimlichten links |
| F17 | 15 | Verstralers links |
| F18 | 15 | Verstralers rechts |
| F19 | 15 | Zuurstofsensoren en elektromagnetische kleppen (VTi); Elektromagnetische kleppen (Diesel); EGR klep (Diesel). |
| F20 | 10 | Pompen; Elektronische thermostaat (VTi); Water sensor in brandstof (Diesel). |
| F21 | 5 | Voeding van de ventilator controle; ABS/ESP. |
| MF1 | 60 | Ventilator montage |
| MF2 | 30 | ABS/ESP pomp |
| MF3 | 30 | ABS/ESP elektromagnetische kleppen |
| MF4 | 60 | Voeding van de geïntegreerde systeeminterface (BSI). |
| MF5 | 60 | Voeding van de geïntegreerde systeeminterface (BSI). |
| MF6 | – | Niet gebruikt |
| MF7 | – | Zekeringkast in het passagierscompartiment |
| MF8 | – | Niet gebruikt |
Citroen C3 (2017-2019) – schema van de zekeringkast
Productiejaar: 2017, 2018, 2019.
Zekering voor sigarettenaansteker (voedingsaansluiting) in de Citroen C3 is de zekering F32 (voedingsaansluiting voor 12 V) in de zekeringkast 2 van het dashboard (onderste zekeringkast).
Locatie van de zekeringkast
Zekeringkasten op het dashboard

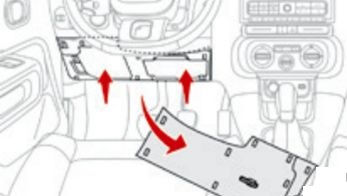

Voertuigen met stuur aan de linkerkant:
2 zekeringkasten zijn geplaatst in het onderste dashboard, onder het stuur.
Verwijder de deksel door deze in de linkerbovenhoek naar beneden te trekken en vervolgens naar rechts.

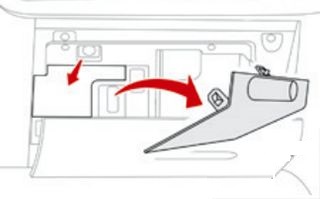

Voertuigen met stuur aan de rechterkant:
2 zekeringkasten zijn geplaatst in het onderste dashboard, in het handschoenenkastje.
Open de deksel van het handschoenenkastje, verwijder de beschermdeksel, haal de deksel volledig weg en draai deze om.
Motorcompartiment
Bevindt zich in het motorcompartiment nabij de accu.
Schema’s van de zekeringkasten
2017
Zekeringkast dashboard 1 (bovenste zekeringkast)
Toewijzing van de zekeringen in de zekeringkast dashboard 1
| Nr | Amp [A] | Beschrijving |
|---|---|---|
| F29 | – | Niet gebruikt. |
| F30 | 30 | Verwarmde achterruit. |
| F31 | 10 | Verwarmde spiegels. |
| F32 | – | Niet gebruikt. |
| F33 | 40 | Voorste elektrische ramen. |
| F34 | 40 | Achterste elektrische ramen. |
| F35 | 30 | Verwarmde voorstoelen (behalve in het VK). |
| F36 | – | Niet gebruikt. |
| F37 | – | Niet gebruikt. |
| F38 | – | Niet gebruikt. |
| F39 | – | Niet gebruikt. |
| F40 | – | Niet gebruikt. |

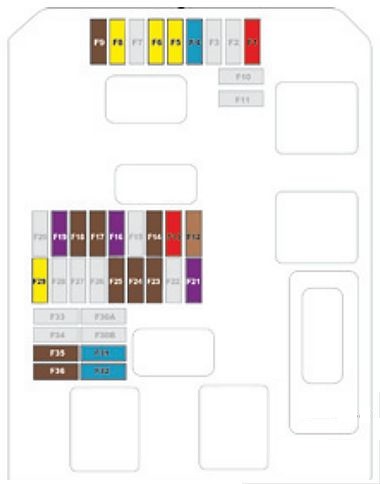

Zekeringkast dashboard 2 (onderste zekeringkast)
Toewijzing van de zekeringen in de zekeringkast dashboard 2
| Nr | Amp [A] | Beschrijving |
|---|---|---|
| F1 | 10 | Electrochrome achteruitkijkspiegel; Verwarmde achterruit; Deeltjesfilterpomp (Diesel); Parkeersensoren; Stuurbekrachtiging; LPG-systeem; Koppeling schakelaar; Verstelling van de buitenspiegel. |
| F10 (+) – F11 (massa) | 30 | Vergrendeling/ontgrendeling van de deuren en tankklep (afhankelijk van de motor). |
| F13 | 10 | Regen- en lichtsensor; Airconditioning; Voorste camera. |
| F14 | 5 | Alarm; Telematica-eenheid. |
| F 16 | 3 | Automatische transmissie; Rempedaal schakelaar; Stop & Start systeem. |
| F17 | 5 | Dashboard; Rijopleiding module. |
| F18 | 5 | Airconditioning; Versnellingspook positie indicator (automatische transmissie). |
| F19 | 3 | Stuurwielbediening. |
| F21 | 3 | Start/stop schakelaar of knop. |
| F23 | 5 | Waarschuwingslampjes voor niet-omgespen veiligheidsgordels. |
| F24 | 5 | Parkeersensoren; Achteruitrijcamera; Telematica-scherm. |
| F25 | 5 | Airbag controle eenheid. |
| F29 | 20 | Audio-telematica systeem. |
| F31 | 15 | Audio systeem (accessoires). |
| F32 | 15 | Voedingsaansluiting voor 12 V. |
| F35 | 5 | Hoogteverstelling van de koplampen; Diagnose-aansluiting; Extra verwarming (afhankelijk van de uitrusting). |
| F36 | 5 | Voorste leeslamp. |
| F4 | 15 | Toeter |
| F6 (+) – F5 (massa) | 20 | Voor- en achterruitwisserpomp. |
| F8 | 20 | Achterruitwisser. |
| F9 | 5 | Voorste leeslamp. |

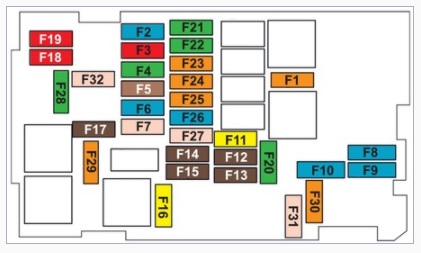

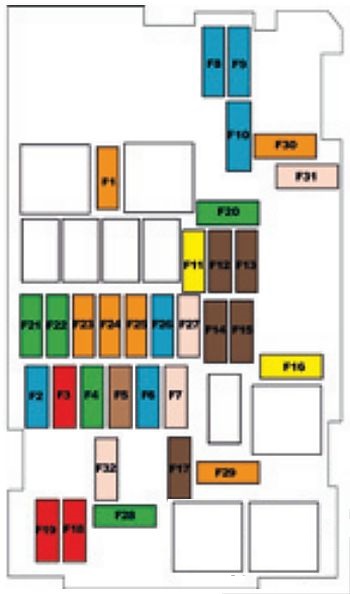

Motorcompartiment
Toewijzing van de zekeringen in het motorcompartiment
| Nr | Ampere [A] | Beschrijving |
|---|---|---|
| F1 | 40 | Airconditioning. |
| F10 | 15 | Motorbeheer. |
| F11 | 20 | Motorbeheer. |
| F12 | 5 | Motorbeheer. |
| F13 | 5 | Motorbeheer. |
| F14 | 5 | Accu laadstatus eenheid (afhankelijk van de motor). |
| F15 | 5 | Niet gebruikt. |
| F 16 | 20 | Voorste mistlamp. |
| F17 | 5 | Motorbeheer. |
| F18 | 10 | Dimlicht rechts. |
| F19 | 10 | Dimlicht links. |
| F2 | 60 | ABS / ESP. |
| F20 | 30 | Motorbeheer. |
| F21 | 30 | Startmotor (afhankelijk van de motor). |
| F22 | 30 | Niet gebruikt. |
| F23 | 40 | Startmotor eenheid (met Stop & Start en afhankelijk van de motor). |
| F24 | 40 | Zekeringkast van het passagierscompartiment. |
| F25 | 40 | Voorbereiding voor trekhaak. |
| F26 | 15 | Automatische transmissie of LPG-systeem. |
| F27 | 25 | Geïntegreerde systeeminterface (BSI). |
| F28 | 30 | Emissiebeheersysteem (AdBlue). |
| F29 | 40 | Voorste ruitenwissers. |
| F3 | 50 | Zekeringkast van het passagierscompartiment. |
| F30 | 40 | Diesel verwarmingsapparaat. |
| F31 | 80 | Extra verwarming (afhankelijk van de uitrusting). |
| F32 | 80 | Stuurbekrachtiging. |
| F4 | 30 | ABS / ESP. |
| F5 | 70 | Geïntegreerde systeeminterface (BSI). |
| F6 | 60 | Koelventilator. |
| F7 | 80 | Geïntegreerde systeeminterface (BSI). |
| F8 | 15 | Motorbeheer. |
| F9 | 15 | Motorbeheer. |
Citroen C3 – schema van de zekeringkast
Productiejaar: 2020, 2021.
Zekering voor sigarettenaansteker (voedingsaansluiting) in de Citroen C3 is de zekering F32 (voedingsaansluiting voor 12 V) in de zekeringkast 2 op het dashboard (onderste zekeringkast).
Locatie van de zekeringkast
Zekeringkasten op het dashboard

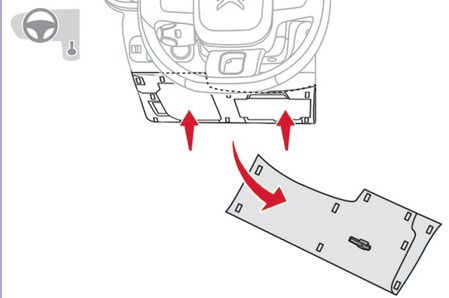

Voertuigen met stuur aan de linkerkant:
2 zekeringkasten zijn geplaatst in het onderste dashboard, onder het stuur.
Verwijder de deksel door deze in de linkerbovenhoek naar beneden te trekken en vervolgens naar rechts.
Voertuigen met stuur aan de rechterkant:
2 zekeringkasten zijn geplaatst in het onderste dashboard, in het handschoenenkastje.
Open de deksel van het handschoenenkastje, verwijder de beschermdeksel, haal de deksel volledig weg en draai deze om.
Motorcompartiment
Bevindt zich in het motorcompartiment nabij de accu.
Voertuigen geproduceerd van 23.10.2019 tot 31.05.2020 en vanaf 01.06.2020
Schema’s van de zekeringkasten

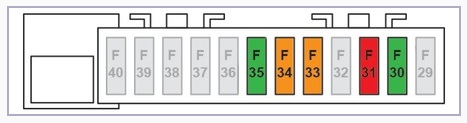

Zekeringkast dashboard 1 (bovenste zekeringkast)
Toewijzing van de zekeringen in de zekeringkast dashboard 1
| Nummer | Ampère [A] | Beschrijving |
|---|---|---|
| F29 | – | Niet gebruikt. |
| F30 | – | Niet gebruikt. |
| F31 | 10 | Verwarmde spiegels |
| F32 | – | Niet gebruikt. |
| F33 | 40 | Voorste elektrische ramen. |
| F34 | 40 | Achterste elektrische ramen. |
| F35 | 30 | Verwarmde voorstoelen. |
| F36 | – | Niet gebruikt. |
| F37 | – | Niet gebruikt. |
| F38 | – | Niet gebruikt. |
| F39 | – | Niet gebruikt. |
| F40 | – | Niet gebruikt. |

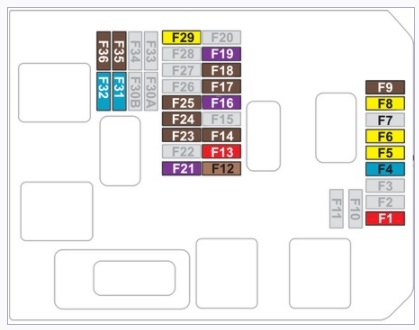

Zekeringkast dashboard 2 (onderste zekeringkast)
Toewijzing van de zekeringen in de zekeringkast dashboard 2
| Nr | Ampère [A] | Beschrijving |
|---|---|---|
| F1 | 10 | Electrochrome achteruitkijkspiegel; Verwarmde achterruit; Deeltjesfilterpomp (Diesel); Parkeersensoren; Stuurbekrachtiging; LPG-systeem; Koppeling schakelaar; Verstelling van de buitenspiegel. |
| F10 (+) – F11 (massa) | 30 | Vergrendeling/ontgrendeling van de tankdop (afhankelijk van de motor). |
| F13 | 10 | Regen- en lichtsensor; Airconditioning; Voorste camera. |
| F14 | 5 | Alarm; Telematica-eenheid. |
| F 16 | 3 | Automatische transmissie; Rempedaal schakelaar; Stop & Start systeem. |
| F17 | 5 | Dashboard; Rijopleiding module. |
| F18 | 5 | Airconditioning; Versnellingspook positie indicator (automatische transmissie). |
| F19 | 3 | Stuurwielbediening. |
| F21 | 3 | Start/stop schakelaar of knop. |
| F23 | 5 | Waarschuwingslampjes voor niet-omgespen veiligheidsgordels. |
| F24 | 5 | Parkeersensoren; Achteruitrijcamera; Telematica-scherm. |
| F25 | 5 | Airbag controle eenheid. |
| F29 | 20 | Audio-telematica systeem. |
| F31 | 15 | Audio systeem (accessoires). |
| F32 | 15 | Voedingsaansluiting voor 12 V. |
| F35 | 5 | Hoogteverstelling van de koplampen; Diagnose-aansluiting; Extra verwarming (afhankelijk van de uitrusting). |
| F36 | 5 | Voorste leeslamp. |
| F4 | 15 | Toeter |
| F6 (+) – F5 (massa) | 20 | Voor- en achterruitwisserpomp. |
| F8 | 20 | Achterruitwisser. |
| F9 | 5 | Voorste leeslamp. |
Motorcompartiment
Toewijzing van de zekeringen in het motorcompartiment
| Nummer | Ampère [A] | Beschrijving |
|---|---|---|
| F1 | 40 | Airconditioning. |
| F10 | 15 | Motorbeheer. |
| F11 | 20 | Motorbeheer. |
| F12 | 5 | Motorbeheer. |
| F13 | 5 | Motorbeheer. |
| F14 | 5 | Accu laadstatus eenheid (afhankelijk van de motor). |
| F15 | 5 | Niet gebruikt. |
| F16 | 20 | Voorste mistlamp. |
| F17 | 5 | Motorbeheer. |
| F18 | 10 | Dimlicht rechts. |
| F19 | 10 | Dimlicht links. |
| F2 | 60 | ABS / ESP. |
| F20 | 30 | Motorbeheer. |
| F21 | 30 | Startmotor (afhankelijk van de motor). |
| F22 | 30 | Niet gebruikt. |
| F23 | 40 | Startmotor eenheid (met Stop & Start en afhankelijk van de motor). |
| F24 | 40 | Zekeringkast van het passagierscompartiment. |
| F25 | 40 | Voorbereiding voor trekhaak. |
| F26 | 15 | Automatische transmissie of LPG-systeem. |
| F27 | 25 | Geïntegreerde systeeminterface (BSI). |
| F28 | 30 | Emissiebeheersysteem (AdBlue). |
| F29 | 40 | Voorste ruitenwissers. |
| F3 | 50 | Zekeringkast van het passagierscompartiment. |
| F30 | 40 | Diesel verwarmingsapparaat. |
| F31 | 80 | Extra verwarming (afhankelijk van de uitrusting). |
| F32 | 80 | Stuurbekrachtiging. |
| F4 | 30 | ABS / ESP. |
| F5 | 70 | Geïntegreerde systeeminterface (BSI). |
| F6 | 60 | Koelventilator. |
| F7 | 80 | Geïntegreerde systeeminterface (BSI). |
| F8 | 15 | Motorbeheer. |
| F9 | 15 | Motorbeheer. |
Schema van de zekeringen en relais – Citroën C3
Betreft voertuigen geproduceerd in de jaren:
2022.
De zekering voor de sigarettenaansteker (voedingsaansluiting) in de Citroën C3 is de zekering F32 (voedingsaansluiting voor 12 V) in de zekeringkast 2 op het dashboard (onderste zekeringkast).
Zekeringkasten op het dashboard
Voertuigen met stuur aan de linkerkant:
2 zekeringkasten zijn geplaatst in het onderste dashboard, onder het stuur.
Verwijder de deksel door deze in de linkerbovenhoek naar beneden te trekken en vervolgens naar rechts.
Voertuigen met stuur aan de rechterkant:
2 zekeringkasten zijn geplaatst in het onderste dashboard, in het handschoenenkastje.
Open de deksel van het handschoenenkastje, verwijder de beschermdeksel, haal de deksel volledig weg en draai deze om.
Zekeringkast dashboard 1 (bovenste zekeringkast)
| Nummer | Ampère [A] | Beschrijving |
|---|---|---|
| F29 | – | Niet gebruikt. |
| F30 | – | Niet gebruikt. |
| F31 | 10 | Verwarmde spiegels |
| F32 | – | Niet gebruikt. |
| F33 | 40 | Voorste elektrische ramen. |
| F34 | 40 | Achterste elektrische ramen. |
| F35 | 30 | Verwarmde voorstoelen. |
| F36 | – | Niet gebruikt. |
| F37 | – | Niet gebruikt. |
| F38 | – | Niet gebruikt. |
| F39 | – | Niet gebruikt. |
| F40 | – | Niet gebruikt. |
Zekeringkast dashboard 2 (onderste zekeringkast)
| Nummer | Ampère [A] | Beschrijving |
|---|---|---|
| F1 | 10 | Electrochrome achteruitkijkspiegel; Verwarmde achterruit; Deeltjesfilterpomp (Diesel); Parkeersensoren; Stuurbekrachtiging; LPG-systeem; Koppeling schakelaar; Verstelling van de buitenspiegel. |
| F10 (+) –F11 (massa) | 30 | Vergrendeling/ontgrendeling van de tankdop (afhankelijk van de motor). |
| F13 | 10 | Regen- en lichtsensor; Airconditioning; Voorste camera. |
| F14 | 5 | Alarm; Telematica-eenheid. |
| F 16 | 3 | Automatische transmissie; Rempedaal schakelaar; Stop & Start systeem. |
| F17 | 5 | Dashboard; Rijopleiding module. |
| F18 | 5 | Airconditioning; Versnellingspook positie indicator (automatische transmissie). |
| F19 | 3 | Stuurwielbediening. |
| F21 | 3 | Start/stop schakelaar of knop. |
| F23 | 5 | Waarschuwingslampjes voor niet-omgespen veiligheidsgordels. |
| F24 | 5 | Parkeersensoren; Achteruitrijcamera; Telematica-scherm. |
| F25 | 5 | Airbag controle eenheid. |
| F29 | 20 | Audio-telematica systeem. |
| F31 | 15 | Audio systeem (accessoires). |
| F32 | 15 | Voedingsaansluiting voor 12 V. |
| F35 | 5 | Hoogteverstelling van de koplampen; Diagnose-aansluiting; Extra verwarming (afhankelijk van de uitrusting). |
| F36 | 5 | Voorste leeslamp. |
| F4 | 15 | Toeter |
| F6 (+) –F5 (massa) | 20 | Voor- en achterruitwisserpomp. |
| F8 | 20 | Achterruitwisser. |
| F9 | 5 | Voorste leeslamp. |
Motor
Bevindt zich in het motorcompartiment nabij de accu.
| Nummer | Ampère [A] | Beschrijving |
|---|---|---|
| F1 | 40 | Airconditioning. |
| F10 | 15 | Motorbeheer. |
| F11 | 20 | Motorbeheer. |
| F12 | 5 | Motorbeheer. |
| F13 | 5 | Motorbeheer. |
| F14 | 5 | Accu laadstatus eenheid (afhankelijk van de motor). |
| F15 | 5 | Niet gebruikt. |
| F16 | 20 | Voorste mistlamp. |
| F17 | 5 | Motorbeheer. |
| F18 | 10 | Dimlicht rechts. |
| F19 | 10 | Dimlicht links. |
| F2 | 60 | ABS / ESP. |
| F20 | 30 | Motorbeheer. |
| F21 | 30 | Startmotor (afhankelijk van de motor). |
| F22 | 30 | Niet gebruikt. |
| F23 | 40 | Startmotor eenheid (met Stop & Start en afhankelijk van de motor). |
| F24 | 40 | Zekeringkast van het passagierscompartiment. |
| F25 | 40 | Voorbereiding voor trekhaak. |
| F26 | 15 | Automatische transmissie of LPG-systeem. |
| F27 | 25 | Geïntegreerde systeeminterface (BSI). |
| F28 | 30 | Systeem voor emissiebeheersing (AdBlue). |
| F29 | 40 | Voorste ruitenwissers. |
| F3 | 50 | Zekeringkast van het passagierscompartiment. |
| F30 | 40 | Diesel verwarmingsapparaat. |
| F31 | 80 | Extra verwarming (afhankelijk van de uitrusting). |
| F32 | 80 | Stuurbekrachtiging. |
| F4 | 30 | ABS / ESP. |
| F5 | 70 | Geïntegreerde systeeminterface (BSI). |
| F6 | 60 | Koelventilator. |
| F7 | 80 | Geïntegreerde systeeminterface (BSI). |
| F8 | 15 | Motorbeheer. |
| F9 | 15 | Motorbeheer. |
