Dodge Caliber (2006-2012) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Dodge Caliber (2006–2012), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Dodge Caliber (2006) – zekering schema

Productiejaar: 2006.

Sigarettenaansteker zekeringen (voedingspunten) zijn de zekeringen 11 (Power Outlet), 13 (Acc Outlet Rear / Cigar Lighter) en 16 (Acc Cigar Lighter) in de zekeringkast in de motorruimte.

Locatie van de zekeringkast

De geïntegreerde voedingsmodule (zekeringkast) bevindt zich in de motorruimte nabij de luchtfiltergroep.
Dit centrum bevat cartridge zekeringen en mini zekeringen. Het label dat elk element identificeert kan op de binnenkant van de deksel zijn gedrukt.



Sleuf Cartridge zekering Mini zekering Beschrijving
1 40 A groen   Hoofdvoeding
2   20 A geel ECU AWD kanaal
3   10 A rood Voeding remschakelaar CHMSL
4   10 A rood Voeding ontstekingsschakelaar
5   20 A geel Trekhaak
6   10 A rood IOD Sw/Pwr Mir/Ocm;

Systeem Sdar/Hfm controle.
7   30 A groen IOD Sense 1
8   30 A groen IOD Sense 2
9 40 A groen   Elektrische stoelen
10   20 A geel CCN voedingsslot
11   15 A blauw Voedingspunt
12   20 A geel Ign Run/Acc Inverter
13   20 A geel Pwr run/Acc Outlet RR
14   10 A rood IOD CCN/interne verlichting
15 40 A groen   Batterij voeding relais ventilator RAD
16   15 A blauw IGN Run/Acc Cigar Ltr;

Open dak.
17   10 A rood IOD Feed Mod-Wcm
18 40 A groen   Contact relais ASD PWR Feed
19   20 A geel Voeding Amplifier PWR 1 en Amplifier 2
20   15 A blauw Radio met 10D kanalen
21   10 A rood IOD Feed Intrus Mod;

Toeter
22   10 A rood IGN RUN Hvac;

Kompas sensor.
23   15 A blauw POL ASD Voeding relais 3
24   25 Amp Natuurlijk Voeding open dak
25   10 A rood Verwarming spiegel
26   15 A blauw POL ASD Voeding relais 2
27   10 A rood IGN RUN Alleen voeding ORC
28   10 A rood IGN RUN ORC/OCM Feed
29     Voertuig verwarming (zonder zekering)
30   20 A geel Verwarmde stoelen
31   10 A rood Controle relais koplampen
32 30 Amp Roze   POL ASD Controle Feed 1
33   10 A rood ABS MOD/J1962 Verbinding/PCM
34 30 Amp Roze   Voeding ABS klep
35 40 A groen   Voeding ABS pomp
36 30 Amp Roze   Controle koplampen; Slimme spiegel.
37   25 Amp Natuurlijk 110 Inverter
Leggere  Dodge Durango (2011-2022) - zekeringdoos

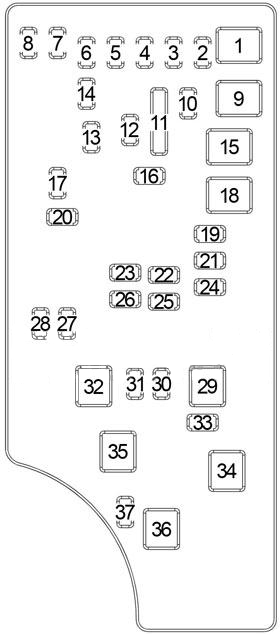

Dodge Caliber (2007-2008) – zekering schema

Productiejaar: 2007, 2008.

Sigarettenaansteker zekeringen (voedingspunten) zijn de zekeringen 11 (Power Outlet), 13 (Acc Outlet Rear / Cigar Lighter) en 16 (Acc Cigar Lighter) in de zekeringkast in de motorruimte.

Locatie van de zekeringkast

De geïntegreerde voedingsmodule (zekeringkast) bevindt zich in de motorruimte nabij de luchtfiltergroep.
Dit centrum bevat cartridge zekeringen en mini zekeringen. Het label dat elk element identificeert kan op de binnenkant van de deksel zijn gedrukt.

Toewijzing van de zekeringen in de IPM
Sleuf Cartridge zekering Mini zekering Beschrijving
1 Leeg Leeg
2 15 A lichtblauw Voeding ECU AWD/4WD
3 10 A rood Voeding remschakelaar CHMSL
4 10 A rood Voeding ontstekingsschakelaar
5 20 A geel Trekhaak
6 10 A rood LOD Sw/Pwr Mir/Ocm

Sdar controle;

Handsfree telefoon.
7 30 A groen IOD Sense 1
8 30 A groen IOD Sense 2
9 40 A groen Elektrische stoelen
10 20 A geel CCN voedingsslot
11 15 Amp lichtblauw Voedingspunt
12 20 A geel Ign Run/Acc Inverter
13 20 A geel Pwr run/Acc Outlet RR
14 10 A rood IOD CCN/interne verlichting
15 40 A groen Batterij voeding relais ventilator RAD
16 15 Amp lichtblauw 1GN Run/Acc Cigar Ltr;

Open dak.
17 10 A rood IOD Feed Mod-Wcm
18 40 A groen Contact relais ASD PWR Feed
19 20 A geel Voeding Amplifier PWR 1 en Amplifier 2
20 15 Amp lichtblauw Radio met IOD kanaal
21 10 A rood Mod/Sirene in LOD Feed modus
22 10 A rood 1GN RUN

Temperatuursensor;

Klimaatregeling;

Kompas.
23 15 A lichtblauw POL ASD Voeding relais 3
24 15 A lichtblauw Voeding open dak
25 10 A rood Verwarmd spiegel
26 15 A lichtblauw POL ASD Voeding relais 2
27 10 A rood 1GN RUN Alleen voeding ORC
28 10 A rood 1GN RUN ORC/OCM Feed
29 Voertuig verwarming (zonder zekering)
30 20 A geel Verwarmde stoelen
31 10 A rood Controle relais koplampen
32 30 Amp Roze POL ASD Controle Feed 1
33 10 A rood ABS MOD/J1962 Pos./PCM
34 30 Amp Roze Voeding ABS klep
35 40 A groen Voeding ABS pomp
36 30 Amp Roze Koplamp;

Controle ruitenwissers;

Slimme spiegel.
37 25 Amp Natuurlijk Inverter 110
Leggere  Dodge Charger (2005-2010) - zekeringdoos

Dodge Caliber – zekering schema

Productiejaar: 2009, 2010.

Locatie van de zekering

De geïntegreerde voedingsmodule (zekeringkast) bevindt zich in de motorruimte nabij de luchtfilterassemblage.
Dit centrum bevat cartridge zekeringen en mini zekeringen. Het label dat elk element identificeert kan op de binnenkant van de deksel zijn gedrukt.



Toewijzing van de zekeringen in de IPM
Sleuf Cartridge zekering Mini zekering Beschrijving
1 Leeg   Leeg
2   15 Amp blauw Voeding ECU AWD/4WD
3   10 A rood Voeding remschakelaar CHMSL
4   10 A rood Voeding ontstekingsschakelaar/OCM
5   20 A geel Trekhaak
6   10 A rood IOD Sw/Pwr Mir/ Stuurcontrole Sdar;

Systeem handsfree — indien aanwezig
7   30 A groen IOD Sense 1
8   30 A groen IOD Sense 2
9 40 A groen   Elektrische stoelen — indien aanwezig
10   20 A geel Voedingsslot;

Interne verlichting CCN.
11   15 Amp blauw Voedingszekering
12   20 A geel Ign Run/Acc Inverter
13   20 A geel Accendino
14   10 A rood Instrumentencluster
15 40 A groen   Radiator ventilator
16   15 Amp blauw Lampje;

Open dak;

Achterruitwisser motor.
17   10 A rood Draadloze controle module
18 40 A groen   Automatische deactivatie relais
19   20 A geel Radio versterkers
20   15 Amp blauw Radio
21   10 A rood Alarm/sirene module — indien aanwezig
22   10 A rood Verwarming, airconditioning/kompas
23   15 Amp blauw Automatische deactivatie relais
24   15 Amp blauw Voeding open dak — indien aanwezig
25   10 A rood Verwarmd spiegel — indien aanwezig
26   15 Amp blauw Automatische deactivatie relais
27   10 A rood Airbag controle module
28   10 A rood Airbag controle module/passagiersclassificatie module
29     Auto verwarming (zonder zekering)
30   20 A geel Verwarmd zitplaats — indien aanwezig
31   10 A rood Controle ruitenwisser koplampen — indien aanwezig
32 30 Amp Roze   Automatische deactivatie relais
33   10 A rood J1962 verbinding/systeem transmissie controle module
34 30 Amp Roze   Remblokklep
35 40 A groen   Remblok pomp
36 30 Amp Roze   Koplamp;

Controle sproeier;

Slimme spiegel — indien aanwezig
37   25 Amp Natuurlijk Diesel olie verwarming — indien aanwezig
Leggere  Dodge RAM 1500, 2500, 3500 (1994-2018) - zekeringdoos

Dodge Caliber – zekering schema

Productiejaar: 2011, 2012.

Locatie van de zekering

De geïntegreerde voedingsmodule (zekeringkast) bevindt zich in de motorruimte nabij de luchtfiltereenheid.
Dit centrum bevat cartridge zekeringen en mini zekeringen. Het identificatielabel van elk element kan op de binnenkant van de deksel zijn gedrukt.



Toewijzing van de zekeringen in de IPM
Sleuf Cartridge zekering Mini zekering Beschrijving
1 Leeg   Leeg
2   15 Amp blauw AWD/4WD controle module
3   10 A rood Centraal remlicht schakelaar
4   10 A rood Ontstekingsschakelaar;

Passagiersclassificatie module.
5   20 A geel Trekhaak
6   10 A rood Elektrisch spiegel;

Stuurcontrole;

Sateliet radio;

Handsfree telefoon.
7   30 A groen Ontstekingsdeactivatie
8   30 A groen Ontstekingsdeactivatie
9 40 A groen   Elektrische stoelen
10   20 A geel Voedingsslot;

Interne verlichting.
11   15 Amp blauw Voedingszekering
12   20 A geel Inverter 115 V AC
13   20 A geel Accendino
14   10 A rood Instrumentencluster
15 40 A groen   Radiator ventilator
16   15 Amp blauw Lampje;

Open dak;

Achterruitwisser motor.
17   10 A rood Draadloze controle module
18 40 A groen   Automatische deactivatie relais
19   20 A geel Versterkers radio
20   15 Amp blauw Radio
21   10 A rood Alarm/sirene module — indien aanwezig
22   10 A rood Verwarming, airconditioning/kompas
23   15 Amp blauw Automatische deactivatie relais
24   15 Amp blauw Voeding open dak — indien aanwezig
25   10 A rood Verwarmd spiegel — indien aanwezig
26   15 Amp blauw Automatische deactivatie relais
27   10 A rood Airbag controle module
28   10 A rood Airbag controle module/passagiersclassificatie module
29     Auto verwarming (zonder zekering)
30   20 A geel Verwarmd zitplaats — indien aanwezig
31   10 A rood Sprinkler koplampen — afhankelijk van de uitrusting
32 30 Amp Roze   Automatische deactivatie relais
33   10 A rood J1962 verbinding/module transmissie controle
34 30 Amp Roze   Remblokklep
35 40 A groen   Remblok pomp
36 30 Amp Roze   Koplamp;

Controle sproeier;

Slimme spiegel — indien aanwezig.
37   25 Amp Natuurlijk Diesel olie verwarming — indien aanwezig
