Fiat 500 (2007-2022) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Fiat 500 (2007-2022), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Fiat 500 (2007-2010) – zekering schema
Productiejaar: 2007, 2008, 2009, 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Fiat 500 (2007-2010) is de zekering F85 in de zekeringkast in de motorruimte.
Zekeringkast in het dashboard
| Beschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van het dimlicht rechts | F12 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van het dimlicht links en
richtingaanwijzer controller. |
F13 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schakelaar van de controlegroep van de
omleidingsklep van de motorruimte/ |
F31 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verlichting van de voor- en achterdeuren;
Verlichting van de kofferbak en de deuren. |
F32 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diagnosepoort;
Auto radio; Klimaatregeling; EOBD. |
F36 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stoplichten schakelaar;
Dashboard eenheid. |
F37 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Centrale deurvergrendeling | F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voor- en achterruitwisserpomp | F43 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrisch raam aan bestuurderszijde | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrisch raam aan passagierszijde | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Parkeersensor;
Verlichting schakelaars; Elektrische spiegels. |
F49 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airbag eenheid | F50 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Auto radio schakelaar;
Convergentie; Klimaatregeling; Stoplichten; Koppeling. |
F51 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dashboard eenheid | F53 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de motorruimte
| Beschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilator van het klimaatbeheersingssysteem | F08 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Trailer | F09 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Toeters | F10 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor controle systeem
(secundaire belastingen). |
F11 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hoofdlampen | F14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor van het schuifdak | F15 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Motor controller;
Geautomatiseerde Dualogic transmissie controle; Relais spoel T20. |
F 16 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor controle eenheid | F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor controle eenheid (1,2 8 V) | F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor controller;
Relais spoel T09 (1.3 Multijet, 1.4 16V). |
F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airconditioningcompressor | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterruitverwarming;
Ontwasemen van de spiegels. |
F20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brandstofpomp | F21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ontstekingsspoel;
injectoren (1.2 8V). |
F22 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor controle eenheid (1.3 Multijet) | F22 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Remsysteem
(controle eenheid, kleppen) |
F23 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Remsysteem, elektrische stuurinrichting,
Hellingssensor. |
F24 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mistlampen | F30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dualogic transmissie
(controle eenheid, elektromagnetische kleppen) |
F84 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voedingsaansluiting vooraan
(met of zonder sigarettenaansteker aansluiting). |
F85 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 voor achteruitrijlichten, debietmeter,
water sensor in diesel, relai spoelen T02, T05, T14 en T19. |
F87 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Beschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hoofdlampen | T02 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Toeters | T03 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airconditioningcompressor | T05 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Koelventilator van de motor op hoge snelheid;
Koelventilator van de motor op lage snelheid. |
T06 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Koelventilator van de motor op hoge snelheid | T07 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilator van het klimaatbeheersingssysteem | T08 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor controle systeem
(hoofd relais). |
T09 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reserve | T10 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mistlampen | T14 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brandstofpomp | T17 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verdamping | T19 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Startpreventie van de geautomatiseerde
transmissie. |
T20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pomp met blokkering van de Dualogic transmissie | T30 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voedingsaansluiting vooraan
(met of zonder sigarettenaansteker aansluiting). |
T51 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Fiat 500 (2010-2014) – schema van de zekeringkast
Productiejaar: 2010, 2011, 2012, 2013, 2014.
Sigarettenaansteker zekering (voedingsaansluiting) in de Fiat 500 (2010-2014) is de zekering F85 in de zekeringkast in de motorruimte.

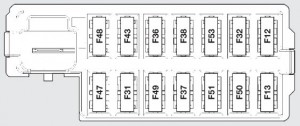

Zekeringkast in het dashboard
| Beschrijving | Nr | Amperages [A] |
| Voeding van het dimlicht rechts | F12 | 7,5 |
| Voeding van het dimlicht links en richtingaanwijzer controller | F13 | 7,5 |
| Verlichting van de voor- en achterinterieur lampen; Verlichting van de kofferbak en de deuren. | F32 | 7,5 |
| Diagnosepoort; Auto radio; Klimaatregeling; EOBD. | F36 | 10 |
| Stoplichten schakelaar; Dashboard eenheid. | F37 | 5 |
| Centrale deurvergrendeling | F38 | 20 |
| Voor- en achterruitwisserpomp | F43 | 15 |
| Elektrisch raam aan bestuurderszijde | F47 | 20 |
| Elektrisch raam aan passagierszijde | F48 | 20 |
| Parkeersensor; Verlichting schakelaars; Elektrische spiegels. | F49 | 5 |
| Auto radio schakelaar; Convergentie; Klimaatregeling; Stoplichten; Koppeling. | F51 | 7,5 |
| Dashboard eenheid | F53 | 5 |

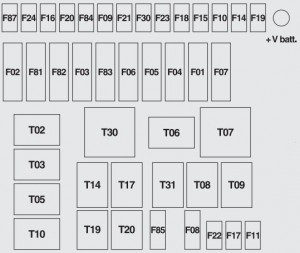

Zekeringkast in de motorruimte
| Beschrijving | Nr | Amperages [A] |
| Ventilator van het klimaatbeheersingssysteem | F08 | 30 |
| Display | F09 | 15 |
| Toeters | F10 | 15 |
| Motor controle eenheid (secundaire belastingen) | F11 | 10 |
| Hoofdlampen | F14 | 15 |
| Motor van het schuifdak | F15 | 20 |
| Achterruitverwarming; Ontwasemen van de spiegels. | F20 | 30 |
| Mistlampen | F30 | 15 |
| Voedingsaansluiting vooraan (met of zonder sigarettenaansteker aansluiting). | F85 | 15 |
Fiat 500 (2015-2019) – schema van de zekeringkast
Productiejaar: 2015, 2016, 2017, 2018, 2019.
Sigarettenaansteker zekering (voedingsaansluiting) in de Fiat 500 is de zekering F85 in de zekeringkast in de motorruimte.
Zekeringkast in het dashboard
| Beschrijving | Nummer | Amperages [A] |
| Voeding van de linker dimlichten en de controller van de koplampen. | F13 | 5 * |
| Diagnosepoort; Radio; Klimaatregeling; EOBD. | F36 | 15 |
| Stoplichten schakelaar; Kern van het dashboard. | F37 | 5 |
| Centrale vergrendeling | F38 | 20 |
| Voor- en achterruitwisserpomp | F43 | 15 |
| Elektrisch raam aan bestuurderszijde | F47 | 20 |
| Elektrisch raam aan passagierszijde | F48 | 20 |
| Parkeersensoren; Verlichting controle; Elektrische spiegels. | F49 | 5 |
| Klimaatregeling; Stoplichten; Koppeling; Schuifdak; Elektrische spiegels. | F51 | 7,5 |
| Kern van het compartiment | F53 | 5 |
* Voor versies / markten waar van toepassing
Zekeringkast in de motorruimte
| Beschrijving | Nummer | Amperages [A] |
| HI-FI | F02 | 20 |
| Ventilator van de klimaatbeheersing | F08 | 30 |
| Spuitmond van de koplampen | F09 | 30 |
| Toeter | F10 | 10 |
| Dimlichten | F14 | 15 |
| Elektrische motor voor het schuifdak | F15 | 20 |
| Voeding (Power+) voor de Dualogic versnellingsbak controle eenheid. | F 16 | 7,5 |
| Achterruitverwarming | F20 | 30 |
| Mistlampen | F30 | 15 |
| Dualogic versnellingsbak controle eenheid | F84 | 10 |
| Voedingsaansluiting vooraan (met sigarettenaansteker of zonder) | F85 | 20 |
Schema van de zekeringen en relais – Fiat 500
Betreft voertuigen geproduceerd in de jaren:
2020, 2021.

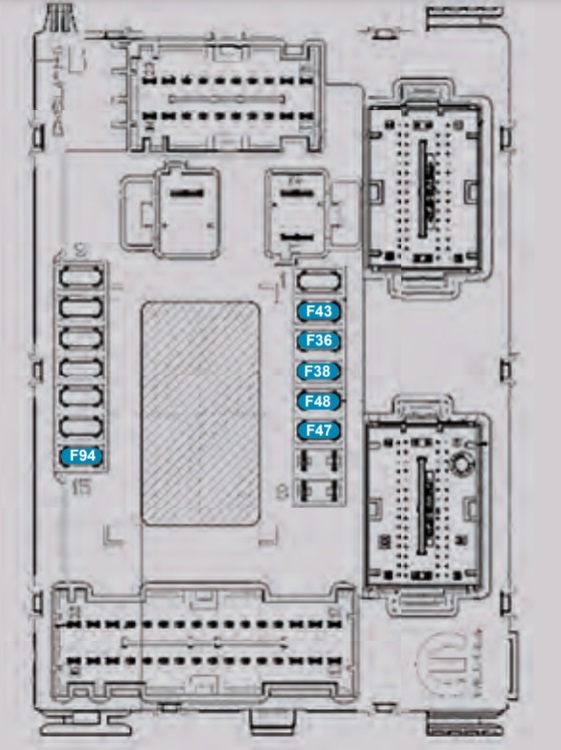

Zekeringkast in het dashboard
| Nummer | Beschrijving | Amperages [A] |
| F36 | Voeding van het klimaatbeheersingssysteem; FIAT Link &; Drive; USB datapoort; Uconnect™ display; Controle van de elektrische handrem; EOBD poort. | 15A |
| F38 | Vergrendeling van de achterklep | 20A |
| F43 | Ruitwisserpomp voor de voorruit | 20A |
| F47 | Elektrisch raam vooraan (bestuurderszijde) | 20A |
| F48 | Elektrisch raam vooraan (passagierszijde) | 20A |
| F94 | Voedingsaansluiting 12V | 15A |

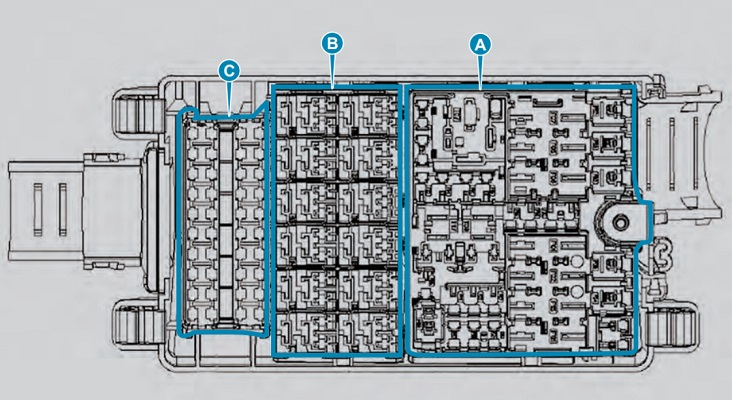

Zekeringkast in de motorruimte
Zekeringkast A
| Nummer | Beschrijving | Amperages [A] |
| F10 | Toeter | 10 |
| F23 | Verwarmde stoelen (indien van toepassing) | 20 |
| F30 | Verwarmde voorruit (indien van toepassing) | 20 |
| F84 | Start voedingsaansluiting 12 V | 20 |
| F88 | Verwarmde zijspiegels (indien van toepassing) | 7,4 |
| F89 | Verwarmde achterruit | 20 |
| T17 | Ontwasemen van de buitenspiegels; Verwarmde achterruit. | 30 |
Zekeringkast B
| Nummer | Beschrijving | Amperages [A] |
| T02 | Verwarmde stoelen (indien van toepassing) | 30 |
| T03 | Toeter | 20 |
| T06 | Verwarmde stoelen (indien van toepassing) | 30 |
| T14 | Start voedingsaansluiting 12 V | 20 |
| T90 | Verwarmde voorruit (indien van toepassing) | 30 |
Zekeringkast C
| Nummer | Beschrijving | Amperages [A] |
| F02 | Elektrische vergrendeling aan bestuurderszijde | 10 |
| F09 | Elektrische vergrendeling aan passagierszijde | 10 |
| F12 | Audio versterker (indien van toepassing) | 20 |
| F13 | Beweging van het schuifdak (indien van toepassing) | 20 |

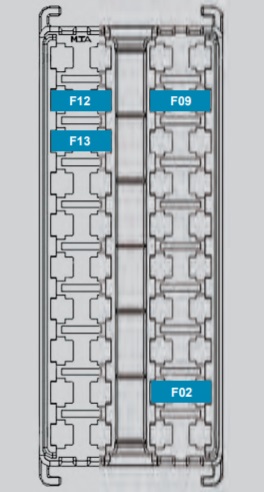

Schema van de zekeringen en relais – Fiat 500
Betreft voertuigen geproduceerd in het jaar:
2022
Zekeringkast in het dashboard
| Nummer | Beschrijving | Amperages [A] |
| F36 | Voeding van het klimaatbeheersingssysteem; FIAT Link &; Drive; USB datapoort; Uconnect™ display; Controle van de elektrische handrem; EOBD poort. | 15A |
| F38 | Vergrendeling van de achterklep | 20A |
| F43 | Ruitwisserpomp voor de voorruit | 20A |
| F47 | Elektrisch raam vooraan (bestuurderszijde) | 20A |
| F48 | Elektrisch raam vooraan (passagierszijde) | 20A |
| F94 | Voedingsaansluiting 12V | 15A |
Zekeringkast in de motorruimte

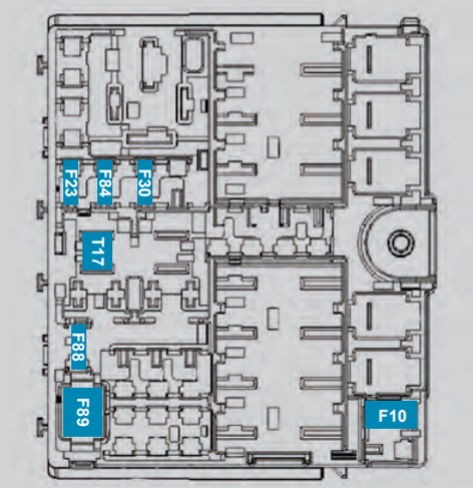

Zekeringkast A
| Nummer | Beschrijving | Amperages [A] |
| F10 | Toeter | 10 |
| F23 | Verwarmde stoelen (indien van toepassing) | 20 |
| F30 | Verwarmde voorruit (indien van toepassing) | 20 |
| F84 | Start voedingsaansluiting 12 V | 20 |
| F88 | Verwarmde zijspiegels (indien van toepassing) | 7,4 |
| F89 | Verwarmde achterruit | 20 |
| T17 | Ontwasemen van de buitenspiegels; Verwarmde achterruit. | 30 |

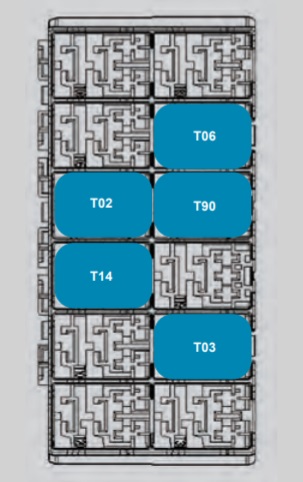

Zekeringkast B
| Nummer | Beschrijving | Amperages [A] |
| T02 | Verwarmde stoelen (indien van toepassing) | 30 |
| T03 | Toeter | 20 |
| T06 | Verwarmde stoelen (indien van toepassing) | 30 |
| T14 | Start voedingsaansluiting 12 V | 20 |
| T90 | Verwarmde voorruit (indien van toepassing) | 30 |
Zekeringkast C
| Nummer | Beschrijving | Amperages [A] |
| F02 | Elektrische vergrendeling aan bestuurderszijde | 10 |
| F09 | Elektrische vergrendeling aan passagierszijde | 10 |
| F12 | Audio versterker (indien van toepassing) | 20 |
| F13 | Beweging van het schuifdak (indien van toepassing) | 20 |
