Fiat Grande Punto (2005-2012) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Fiat Grande Punto (2005-2012), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Fiat Grande Punto (2005-2012) – schema van de zekeringkast
Productiejaar: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Zekering sigarettenaansteker (voedingsaansluiting) in de Fiat Grande Punto (2006-2012) is de zekering 31 in de zekeringkast in de motorruimte.
Zekeringen Fiat Grande Punto – beschrijving

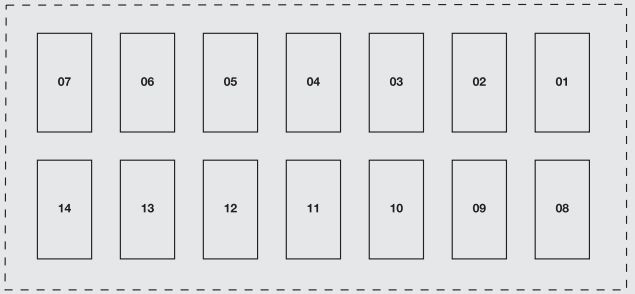

Zekeringkast op het dashboard
| Beschrijving | Nummer | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | 01 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Instrumentenpaneel Voeding + batterij;Diagnosetool EOBD. | 02 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor het audiosysteem Voeding+;Bedieningseenheid voor de handsfree
met spraakherkenning en Bluetooth®-technologie, Bedieningseenheid voor het Hi-Fi audiosysteem. |
03 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voedingsschakelaar + batterij | 04 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor de voor- en achterruitwisserpomp | 05 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor de actuator van de achterklep | 05 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor de deurvergrendelingsactuatoren;Veiligheidsvergrendelingsactuatoren. | 07 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | 08 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor de voorste binnenverlichting, achterste binnenverlichting,
bagageruimtelamp, ambientelicht, extra verlichting. |
09 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Controller van de elektrische stuurbekrachtiging Voeding + met sleutel. | 10 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding + sleutel op het dashboard;Rempedaalschakelaar
(lampjescontrolecircuit); Koppelingpedaalschakelaar. |
11 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Controller van het remsysteem Voeding + met sleutel;VDC-systeem;
Rempedaalschakelaar. |
12 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bedieningseenheid sleutel van het airbagsysteem Voeding +. | 13 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verlichting van de zijknoppen Voeding + knop;Waarschuwingslampjes op het stuur;
Centrale knoppaneel (ASR-controle en LED). |
14 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verlichting van het knoppaneel Voeding + op de plafondlamp;
Knoppenpaneel voor de verwarming van de voorstoelen (systeemcontrole en LED); Regenvoeler. |
14 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Knop Voeding + bedieningseenheid van het schuifdak;Bedieningseenheid van de druksensor in de banden;
Bedieningseenheid van de handsfree met spraakherkenning en Bluetooth®-technologie; Bedieningseenheid van het parkeersensorensysteem. |
14 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

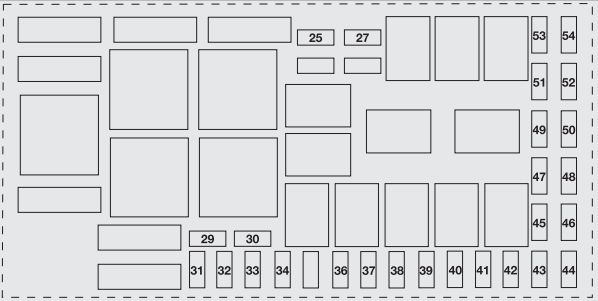

Zekeringen Fiat Grande Punto – Zekeringkast in de motorruimte
| Beschrijving | Nummer | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding + batterij van het remsysteem (elektromagnetische kleppen). | 53 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van het linker dimlicht;Verlichting regelapparaat. | 38 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van het rechter dimlicht | 39 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van de linker grootlichten | 40 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van de rechter grootlichten | 41 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bedieningseenheid sleutel van de motor Voeding+ | 47 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radiator van het passagierscompartiment Voeding+ sleutel;Elektronische bedieningseenheid van het bestuurdersraam;
Elektrisch bediende zijspiegels; Achteruitrijlamp (versie 1.4 8v Dualogic). |
48 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | 46 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor extra belastingen van het motordiagnosesysteem. | 34 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor basisbelastingen van het motordiagnosesysteem (ontstekingsspoel, injectoren,
motorcontroller – Multijet versies). |
30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van de motorcontroller (motor 1.4) | 33 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van de brandstofpomp | 51 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van de voorste mistlampen | 25 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van de koplampenwaspomp | 27 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor de enkele toonhaak | 37 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van de airconditioningcompressor | 42 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor de startmotor (magneto + 50) | 49 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van de elektromagnetische klep (motor 1.4 16V) | 29 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bedieningseenheid van de interne koeling Voeding + batterij | 54 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bedieningseenheid van de motor Voeding + batterij | 32 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van de voedingsaansluiting van het passagierscompartiment (sigarettenaansteker) | 31 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achteruitrijlamp Voeding + sleutel;Controller van de bougies;
Luchtstroommeter; Waterdetectiesensor in de diesel. |
45 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor de elektrische ontdooiing van de buitenspiegels. | 43 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van de voorpassagiersraamopener | 26 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van de bestuurdersraamopener | 28 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | 52 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | 44 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringen Fiat Grande Punto – Zekeringkast in de bagageruimte
| Beschrijving | Nummer | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | 01 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | 02 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | 03 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van de lendensteunmotor van de bestuurdersstoel | 04 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor de startvoeding | 05 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | 06 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | 07 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van het verwarmingssysteem van de bestuurdersstoel | 08 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van het verwarmingssysteem van de passagiersstoel | 09 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding + motor van het raam in de rechter achterdeur. | 10 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding + motor van het raam in de linker achterdeur. | 11 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | 12 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | 13 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | 14 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bedieningseenheid van het systeem voor het controleren van de bandenspanning Voeding + batterij. | 15 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Subwoofer op batterij van het hi-fi systeem Voeding+ | 16 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding + systeem van het schuifdak op batterij | 17 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
