Fiat Doblo Combi/Cargo (2014-2016) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Fiat Doblo Combi/Cargo (2014-2016), krijg je informatie over de locatie van de zekeringpanelen binnenin de auto en leer je de toewijzing van elke zekering (zekeringlayout).
Fiat Doblo Combi/Cargo facelift (2014-2016) – schema van de zekeringkast
Productiejaar: 2014, 2015, 2016.
Zekering sigarettenaansteker (voedingsaansluiting) in de Fiat Doblo Combi/Cargo (2014-2016) is de zekering F3 in de zekeringkast in het interieur.

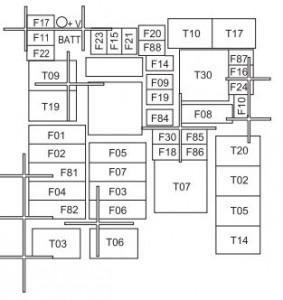

Zekeringkast in de motorruimte
| Beschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BCM – boordcomputer controle-eenheid | F01 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterraamheffer; Handgeschakelde versnellingsbak aan bestuurderszijde. | F02 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ontstekingssleutel | F03 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BSM Remsysteemcontroller (elektropomp) | F04 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTC2 Extra verwarming (dieselmotoren). | F05 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radiatorventilator (lage snelheid). | F06 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radiatorventilator (hoge snelheid, 187/300/350 W). | F07 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radiatorventilator (hoge snelheid, 500 W). | F07 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interieurventilator | F08 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Afstandsbediening voor het openen van de scharnierdeuren (Cargo versie). | F09 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Monotoon claxon | F10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Secundaire belastingen van het motormanagementsysteem | F11 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimlichten | F14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTC1 Extra verwarming (dieselmotoren) | F15 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECM Motorcontrole-eenheid; Ontstekingsbeheer relais 1 met Start & Stop systeem | F 16 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECM Motorcontroller (voeding) (1.3 Multijet Euro 4, 1.4 BZ, 1.6 Multijet – 2.0 JTD). | F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECM Motorcontrole-eenheid; Hoofd relais voor motormanagementsysteem | F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airconditioningcompressor | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmd achterraam | F20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brandstofpomp in de tank | F21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hoofdbelastingen van het motormanagementsysteem (1.3 Multijet Euro 4, 1.4) | F22 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hoofdbelastingen van het motormanagementsysteem (1.3 Multijet Euro/Euro 5, 1.6 Multijet – 2.0 JTD) | F22 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BSM ECU van het remsysteem (controle-eenheid en elektromagnetische eenheid). | F23 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BSM Remsysteemcontroller (voeding en sleutel); Stuurhoek sensor. | F24 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mistlampen | F30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Controle-eenheid voor de voorverwarming van de gloeilampen. (1.3 Multijet Euro 4, 1.3 Multijet Euro 5, 1.6 Multijet – 2.0 JTD Euro 4 – Euro 5) | F81 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterraamheffer aan passagierszijde (Doblò/Doblò Combi versies met handgeschakelde versnellingsbak). | F82 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wasautomaat voor de koplampen | F83 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterste voedingsaansluiting | F85 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voedingsaansluiting in het interieur | F86 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IBS; Accustatus sensor voor het Start & Stop systeem. | F87 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ontdooiers voor de zijspiegels | F88 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in het interieur
| Beschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde bestuurdersstoel | F1 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde passagiersstoel | F2 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sigarettenaansteker | F3 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Derde voedingsaansluiting op het dashboard. | F4 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterraam elektrisch aan bestuurderszijde. | F5 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterraam elektrisch aan passagierszijde. | F6 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rechter dimlicht | F12 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorkant verlichting; Achterlicht; Verlichting op de zonnekleppen; Deurcontourverlichting; Bagageruimtelverlichting. | F32 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Instrumentenpaneel | F53 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Deurslot motoren; Motoren van de deadlock actuator; Motor voor het ontgrendelen van de achterklep. | F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding + batterij voor de EOBD diagnostische aansluiting, radio, controle-eenheid voor het monitoren van de bandenspanning. | F36 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voor/achter ruitensproeierpomp | F43 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische motor van de raammechanisme aan de passagierszijde. | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Linker dimlicht; Verlichting van de koplamp. | F13 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airbag; Besturingseenheid. | F50 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interne voeding schakelaar van het rempedaal; Schakelaar van het koppelingspedaal; Interieurverwarming; Blue&Me™ convergentiecontroller; Audio systeem configuratie. | F51 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interne voeding van het instrumentenpaneel; Schakelaar van het rempedaal; Derde stoplicht. | F37 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interne voeding van de controlelampen; Parkeercontroller; Druk sensor controller; Motor van de elektrische zijspiegel; Regen sensor; Bovenste elektrische controle-eenheid; My-port infotainment aansluiting. | F49 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interne voeding van de relais spoelen van de motor zekeringkast en de spoelen van de carrosserie computer relais. | F31 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische motor van de raammechanisme aan de bestuurderszijde. | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterste aansluiting | F94 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sigarettenaansteker; Aansluiting in het interieur. | F95 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sigarettenaansteker; Aansluiting in het interieur. | F96 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde bestuurdersstoel | F97 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde passagiersstoel | F98 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
