In dit artikel vind je de schema’s van de zekeringkast van de Fiat Multipla II (2004-2010), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Zekering sigarettenaansteker (voedingsaansluiting) in de Fiat Multipla mk2 (2004-2010) is de zekering 6 in de zekeringkast in het passagierscompartiment.

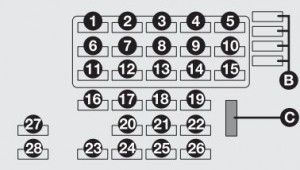

Zekeringkast in het passagierscompartiment
Fiat Multipla II – zekeringen – passagierscompartiment
Beschrijving
Amp [A]
Nr
Dimlichten rechts
10
1
Dimlichten links
10
2
Waarschuwingslampje dimlichten
10
2
Achterste mistlampen
20
3
Waarschuwingslampje achterste mistlampen.
20
3
Voeding zij- en achterlichten
20
3
Dimlichten links
10
4
Cabine ventilator
30
5
Verlichting kentekenplaat rechts
10
6
Voorlicht rechts
10
6
Sigarettenaansteker
10
6
Verlichting asbak
10
6
Zij- en achterverlichting
10
6
Verlichting audiosysteem
10
6
Achterlicht links
10
6
Verlichting kentekenplaat links
10
7
Voorzijlicht links
10
7
Achterlicht rechts
10
7
Verlichting verwarmingssysteem
10
7
Dimlichten rechts
10
8
Waarschuwingslampje remvloeistof
10
8
Verstelling dimlichten
10
8
Coil relais ruitenwisser
10
8
Sigarettenaansteker
15
9
Airco compressor
15
9
Koplampen sproeier
20
10
Ruitenwisser
20
10
Achterruitenwisser
20
10
Toeter
20
11
+ 30 dashboard
10
12
+ 30 voorste plafondlampen
10
12
+ 30 EOBD Fiat tester
10
12
+ 30 achterste plafondlampen
10
12
+ 30 audiosysteem
10
12
+ 30 connect-nav
10
12
+ 30 navigator
10
12
+ 30 klok
10
12
+ 30 zonnedak
10
12
+ 30 webasto (extra verwarming)
10
12
+ 30 alarmsysteem controle-eenheid
10
12
Waarschuwingslampje achteruitrijden
15
13
Voor richtingaanwijzers
15
13
Remlicht
15
13
Derde remlicht
15
13
Achter richtingaanwijzers
15
13
Waarschuwingslampje richtingaanwijzers
15
13
Zij richtingaanwijzers
15
13
Waarschuwingslampje noodverlichting
15
13
+ 15 mobiele telefoons
15
13
+ 15 audiosysteem
15
13
+ 15 connect-nav
15
13
+ 15 navigator
15
13
Alarmsysteem controle-eenheid
15
13
Voeding waarschuwingslampje
10
14
Alarmsysteem diode
10
14
Alarmsysteem controle-eenheid
10
14
Verwarmde achterruit
30
15
Elektrische ontdooiing spiegels
30
15
Voor mistlampen
15
16
Elektrische beweging spiegel
7,5
17
Luchtcirculatie
7,5
17
Coil relais sigarettenaansteker
7,5
17
Coil relais voorruitwisser
7,5
17
Coil relais elektrische stoel
7,5
17
Coil relais verwarming
7,5
17
Coil verwarmde relais achterruit
7,5
17
Coil relais 12V aansluiting
7,5
17
Elektrische voorruiten
30
18
12V aansluiting in tunnel
30
19
12V aansluiting in kofferbak
25
19
Voorinstelling koelkast
25
20
Elektrische raambediening stoel
25
20
Elektrische ontdooiing spiegels
7,5
21
Airbag circuit
7,5
22
ASR AAN knop
7,5
23
ABI controle-eenheid (elektrische ramen/deurvergrendeling).
