Fiat Linea restyling (2013-2016) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Fiat Linea facelift (2013-2016), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringsschema).
Fiat Linea facelift (2013-2016) – zekering schema
Productiejaar: 2013, 2014, 2015.
Zekering sigarettenaansteker (voedingsaansluiting) in de Fiat Linea facelift is de zekering F44 in de zekeringkast op het dashboard.

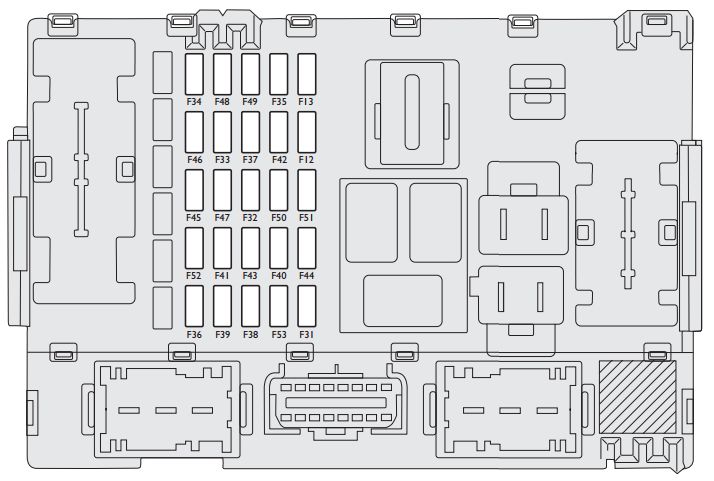

Zekeringkast op het dashboard
| Beschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimlichten rechts | F12 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimlicht links; Koplampversteller. | F13 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INT/A voor relais spoelen (T08, T17) in de zekeringkast van de motorruimte en
carrosserie computer module. |
F31 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde stoelen | F32 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Raamhebercontrole (motor achterraam links). | F33 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Raamhebercontrole (motor achterraam rechts). | F34 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 achteruitrijlichten; Controle remlichten NC;
Stroomsensor; Voorverwarming; Vochtigheidssensor in diesel; Snelheidsgenerator. |
F35 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektronische controle eenheid raam (+30 voor de elektronica). | F36 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 bedieningspaneel; Geen controle remlichten. | F37 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Carrosserie computer module | F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radio module, klimaatregeling module; Blue & Me module. | F39 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde achterruit | F40 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ontdooiers voor spiegels | F41 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorruitwisser controle (bidirectionele pomp). | F43 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sigarettenaansteker of elektrische aansluiting | F44 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bagageruimte vergrendeling actuator | F45 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Raam elektrische eenheid (motor voorraam bestuurderszijde). | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrisch raam (motor voorraam passagierszijde). | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 verlichting controle: stuurwiel radio,
bedieningspanelen, elektrische spiegels, raamcontrole, chroomspiegel, regen sensor. |
F49 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 cruise control; Plaats voor radio;
Plaats voor Blue & Me; Parkeersensoren; Klimaatsysteem module. |
F51 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrisch raam; Motor stoelverstelling bestuurder. | F52 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Boordcomputer; Dashboard module. | F53 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

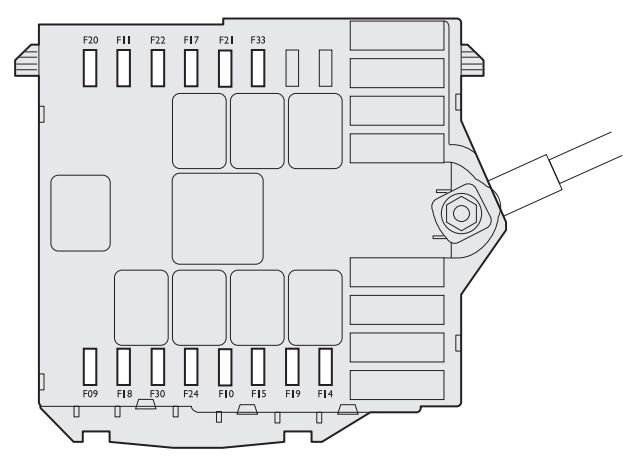

Zekeringkast in de motorruimte
| Beschrijving | Nr | Amperages [A] |
| Claxon | F10 | 10 |
| Dimlicht rechts | F14 | 7,5 |
| Linker koplamp | F15 | 7,5 |
| Airco compressor | F19 | 7,5 |
| Brandstofpomp | F21 | 15 |
| Voorruitwisser motor | F23 | 20 |
| Vrij | F24 | – |
| Mistlampen | F30 | 15 |
