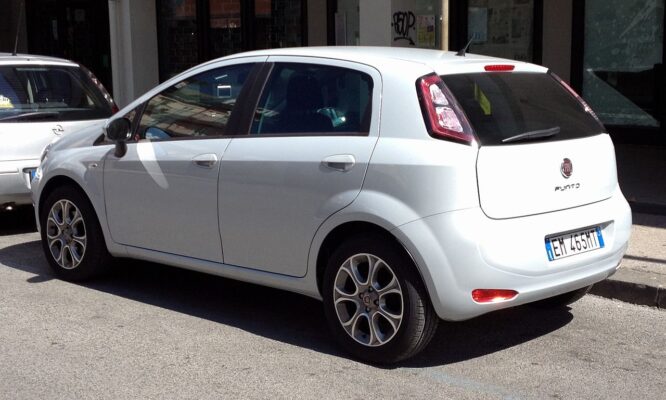

Fiat Punto 2012 (2012-2018) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Fiat Punto 2012 (2012-2018), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Fiat Punto 2012 (2012-2018) – zekering schema
Jaar van productie: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Zekering sigarettenaansteker (voedingsaansluiting) in de Fiat Punto 2012 is de zekering 86 in de zekeringkast in de motorruimte.
Locatie van de zekering
De zekeringen zijn gegroepeerd in drie controle-eenheden: op het dashboard, in de motorruimte en aan de linkerkant van de kofferbak.
Zekeringkast op het dashboard
Fiat Punto 2012 – zekeringen – dashboard
| Beschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimlichten rechts | 1 * | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimlichten links | 8 * | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hoogteversteller van de koplampen | 8 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding INT /A van de spoelen van de schakelaars in de zekeringkast van de motor en
spoelen van de schakelaars in de carrosseriecontrole-eenheid. |
13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interieurverlichting voor; Interieurverlichting achter;
Lichten in de visier; Deurcontourverlichting; Kofferbakverlichting; Verlichting van het dashboardkastje. |
2 * | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding en batterij voor de EOBD-diagnoseaansluiting; Automatische klimaatregeling;
Alarm; Audiosysteem; Blue & Me-controller. |
5 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van het dashboard; Rempedaalschakelaar (NO-contact);
Derde remlicht. |
11 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motoren voor het vergrendelen van de deuren; Motoren voor het activeren van de dode schakelaar;
Motoren voor het ontgrendelen van de kofferbak. |
4 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voor- en achterruitwisserpomp | 6 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische raamheber in de bestuurdersdeur. | 14 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische raamheber in de passagiersdeur. | 7 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding: dashboardlampjes,
parkeereenheid, bandenspanning controle-eenheid, elektrische beweging van de zijspiegels, regen sensor; bedieningseenheid van het panoramadak, aansluiting van het My Port infotainmentsysteem, elektrochrome achteruitkijkspiegel. |
12 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dashboard | 3 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding: rempedaalschakelaar (normaal open contact),
koppelingpedaalschakelaar, verwarmingsmodule van het interieur, Blue & Me-controller; functionaliteit van het audiosysteem, spanningregelaar-controller, achteruitrijlicht op de achterbumper, water sensor op het dieselfilter, gloeilampverwarmingscontroller, luchtstroommeter, remassistent sensor, spoelen van de schakelaars in de zekeringkast van de motorruimte. |
10 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Zekering alleen aanwezig in sommige versies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de motorruimte
Fiat Punto 2012 – zekeringen – motorruimte[/caption>
| Beschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hi-Fi audiosysteem met controle-eenheid en subwoofer. | 09 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Monotoon claxon | 10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimlicht links; Dimlicht rechts. | 14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Extra verwarming | 15 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airconditioningcompressor | 19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde achterruit | 20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brandstofpomp in de tank | 21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mistlamp links; Mistlamp rechts. | 30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektromagnetische kleppen voor de brandstoftoevoer van het methaansysteem. | 84 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Aansluiting (klaar voor gebruik) | 85 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Aansluiting in het passagierscompartiment; Sigarettenaansteker. | 86 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Accu laadstatus sensor | 87 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ontvochtiger in de bestuurderszijde spiegel; Ontvochtiger in de passagierszijde spiegel. | 88 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast van de kofferbak
Fiat Punto 2012 – zekeringen – kofferbak[/caption>
| Beschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Openingssysteem van het panoramadak | 17 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Controle-eenheid voor het alarmsysteem. | 14 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reservering | 01 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reservering | 03 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische lendensteunbeweging op de bestuurdersstoel | 04 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reservering | 15 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische raamheber (motor, controller) in de rechterdeur. | 10 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reservering | 16 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Controller van de verwarming van de bestuurdersstoel | 08 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Trekhaak systeem (mogelijkheid om aftermarket zekering te monteren) | 07 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Startaansluiting | 05 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische raamheber (motor, controller) in de linker deur. | 11 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TPMS-controller (bandenspanning monitoringsysteem). | 13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Controller van de verwarming van de voorstoel van de passagier. | 09 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reservering | 06 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reservering | 02 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
