Ford B-MAX (2012-2017) – schema van de zekeringkast

Productiejaar: 2012, 2013, 2014, 2015, 2016, 2017.

Sigarettenaansteker (voedingsaansluiting) in de Ford B-MAX is de zekering 30 in de zekeringkast in het interieur.

Zekeringkast in de motorruimte

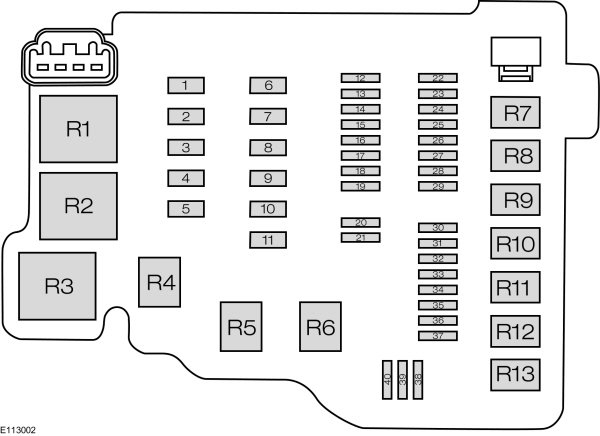

Ford B-MAX – zekeringen – motorruimte

Nr	Amperages [A]	Beschrijving
1	40	Antiblokkeersysteem module
1	30	ABS/ESP
2	60	Koelventilator hoge snelheid
3	40	Koelventilator

3	30	Laagste snelheid koelventilator
4	30	Verwarmingsventilator
5	60	Voeding zekeringkast interieur (accu)
6	30	Carrosseriemodule
7	60	Voeding zekeringkast in het interieur (contact)
8	60	Voorverwarmingsgloeilampen
8	50	DPS6 module
9	40	Verwarmde voorruit
10	40	Verwarmde voorruit
11	30	Startmotor relais
12	10	Linker dimlicht relais
13	10	Rechter dimlicht relais
14	15	Pomp
15	20	Ontstekingsspoel
16	15	Motorbesturingsmodule; Koelventilator hoge en lage snelheid.

17	15	Verwarmde zuurstofsensoren (benzinemotoren)
17	20	Voedingsmodule (dieselmotoren)
18	–	Niet gebruikt
19	7.5	Airconditioningcontroller
20	–	Niet gebruikt
21	–	Niet gebruikt
22	15	Accuvoeding voor verlichting
23	15	Voorste mistlampen
24	15	Knipperlichten
25	15	Buitenaansluiting, linkerzijde
26	15	Buitenaansluiting, rechterzijde
27	7.5	Transmissiemodule
28	20	ABS/ESP
29	10	Airconditioningcompressor
30	–	Niet gebruikt
31	–	Niet gebruikt

32	20	Claxon; Accu besparing; Module voor sleutelvrije toegang.
33	20	Verwarmde voorruit
34	20	Brandstofpomp relais; Verwarming diesel.
35	15	Alarm systeem Cat1
36	7.5	Automatische transmissiecontroller
37	25	Voorportieren module, linkerzijde
38	25	Voorportieren module, rechterzijde
39	25	Achterportieren module, linkerzijde
40	25	Achterportieren module, rechterzijde
Relais	Beschrijving
R1	Koelventilator
R2	Niet gebruikt
R3	Transmissiemodule controller
R4	Dimlichten

R5	Niet gebruikt
R6	Niet gebruikt
R7	Motor koelventilator
R8	Startmotor
R9	Airconditioningcompressor
R10	Voorste mistlampen
R11	Brandstofpomp; Verwarming diesel.
R12	Achteruitrijlicht
R13	Verwarmingsventilator

Zekeringkast interieur – type 1

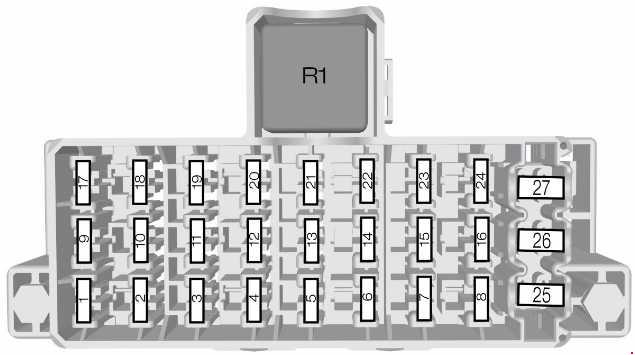

Ford B-MAX – schema van de zekeringkast – Zekeringkast interieur – Type 1

Nr	Amperages [A]	Beschrijving
1	7.5	Ontsteking; Regen sensor; Verwarmde voorruit.
2	10	Remlichten
3	7.5	Achteruitrijlicht; Achteruitrijcamera.
4	7.5	Verlichting van de koplampen
5	–	Niet gebruikt
6	15	Achterruitenwisser
7	15	Ruitensproeierpomp

8	–	Niet gebruikt
9	15	Verwarmde passagiersstoel
10	15	Verwarmde bestuurdersstoel
11	–	Niet gebruikt
12	10	Airbagmodule
13	10	Ontsteking; Elektrische stuurbekrachtiging; Meetinstrument; Passief alarmsysteem; Antiblokkeersysteem.
14	7.5	Motorbesturingsmodule; Versnellingspook; Brandstofpomp.
15	7.5	Audiosysteem, meetinstrument
16	7.5	Verwarmde voorruit
17	–	Niet gebruikt
18	–	Niet gebruikt
19	15	Dataconnectie
20	20	Multifunctioneel display; Klok; Interne scanner; Verwarmingsventilatie; Klimaatpaneel.
21	15	Audiosysteem, navigatie, bluetooth
22	7.5	Meetinstrument
23	7.5	Trailer module
24	7.5	Antenne synchronisatie module

25	–	Niet gebruikt
26	30	Voorste ruitenwisser, linkerzijde
27	30	Voorste ruitenwisser, rechterzijde
Relais	Beschrijving
R1	Ontsteking

Zekeringkast interieur – type 2

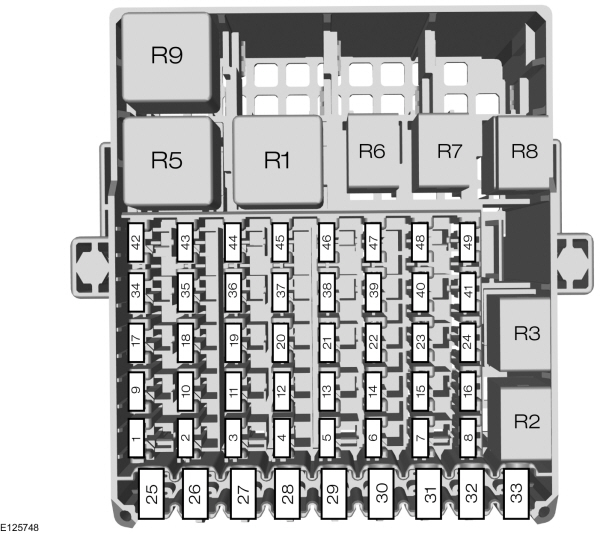

Ford B-MAX – zekeringen – interieur

Nr	Amperages [A]	Beschrijving
1	7.5	Ontsteking; Regen sensor; Verwarmde voorruit; Dome lamp; Achteruitkijkspiegel.
2	10	Remlichten
3	7.5	Achteruitrijlicht
4	7.5	Verlichting van de koplampen
5	–	Niet gebruikt
6	15	Achterruitenwisser
7	15	Ruitensproeierpomp
8	–	Niet gebruikt
9	15	Verwarmde passagiersstoel
10	15	Verwarmde bestuurdersstoel

11	–	Niet gebruikt
12	10	Airbagmodule
13	10	Ontsteking; Elektrische stuurbekrachtiging; Meetinstrument; Passief alarmsysteem; Antiblokkeersysteem.
14	7.5	Motorbesturingsmodule; Versnellingspook; Brandstofpomp.
15	7.5	Audiosysteem; Meetinstrument.
16	7.5	Verwarmde voorruit, rechterzijde
17	–	Niet gebruikt
18	–	Niet gebruikt
19	10	Dataconnectie
20	20	Trailer module
21	15	Audiosysteem, navigatie
22	7.5	Meetinstrument
23	7.5	Multifunctioneel display; Klok; Interne scanner; Verwarmingsventilatie; Klimaatpaneel.
24	10	Synchronisatiemodule
25	–	Niet gebruikt
26	30	Voorste ruitenwisser, linkerzijde
27	30	Voorste ruitenwisser, rechterzijde
28	30	Spanning kwaliteitsmodule
29	20	Achtervoeding
30	20	Sigarettenaansteker; Voeding vooraan.

31	–	Niet gebruikt
32	–	Niet gebruikt
33	–	Niet gebruikt
34	20	Sleutelvrije toegang
35	20	Sleutelvrije toegang
36	10	Dataconnectie
37	15	Ontstekingssleutel
38	–	Niet gebruikt
39	–	Niet gebruikt
40	–	Niet gebruikt
41	–	Niet gebruikt
42	7.5	Achteruitrijcamera
43	10	Actieve stopmodule in de stad
44	7.5	Deactiveringsindicator airbag passagier

45	–	Niet gebruikt
46	–	Niet gebruikt
47	–	Niet gebruikt
48	–	Niet gebruikt
49	–	Niet gebruikt
Relais	Beschrijving
R1	Ontsteking
R2	Sigarettenaansteker
R3	Niet gebruikt
R4	Actief relais voor stop in de stad
R5	Niet gebruikt
R6	Sleutelvrije toegang (accessoires)
R7	Sleutelvrije toegang (ontsteking)
R8	Accubesparingsrelais
R9	Verwarmde voorruit, linkerzijde
R10	Verwarmde voorruit, rechterzijde

R11	Niet gebruikt
R12	Niet gebruikt
