De zekeringen van de sigarettenaansteker (voedingsaansluitingen) in de Honda CR-V zijn de zekeringen nr. 10 (voedingsaansluiting accessoires centrale console), nr. 29 (voedingsaansluiting accessoires voor) en de zekering “h” (voedingsaansluiting accessoires in de kofferbak (indien aanwezig in de uitrusting)) in de zekeringkast van het dashboard.
Interieur
Toewijzing van de zekeringen in het interieur (2018, 2019)
In dit artikel vind je de schema’s van de zekeringkast van de Honda CR-V 1995-2021, je krijgt informatie over de locatie van de zekeringpanelen in de auto en leert de toewijzing van elke zekering (zekeringlay-out).
Sigarettenaansteker zekering (voedingsaansluiting) in de Honda CR-Vis de zekering nr. 6 (voedingsaansluiting achter) en 27 (voedingsaansluiting voor) in het zekeringpaneel van het dashboard.

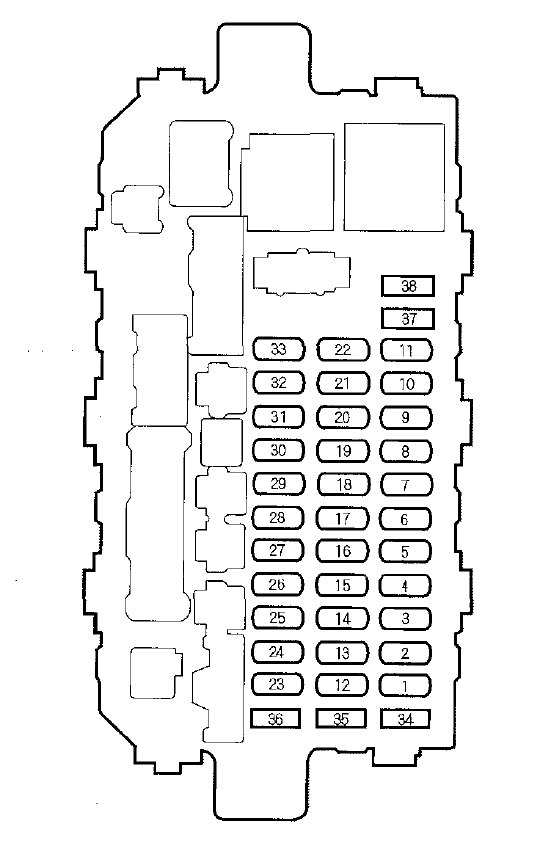

Intern zekeringpaneel
Honda CR-V – zekeringen – intern
Nummer
Amperages [A]
Beschrijving
1
–
Niet gebruikt
2
–
Niet gebruikt
3
10
Achterruitwisser, sproeier
4
10
Rechter dimlicht
5
10
Linker dimlicht
6
10
Achter voedingsaansluiting
7
20
Linker achterraam
8
20
Rechter elektrisch achterraam
9
15
IGN spoel
10
20
Voorruitwisser assistent
11
20
Voorruitwisser controle
12
7,5
Verlichting aan
13
15
Brandstofpomp (SRS eenheid)
14
7,5
Cruise control
15
7,5
ACG (IG);
SP sensor.
16
7,5
ABS
17
7,5
Airconditioning relais verwarming
18
7,5
Dagrijverlichting relais
19
7,5
Reserve verlichting
20
7,5
Rijverlichting*
21
10
Rechter dimlicht
22
10
Linker dimlicht
23
10
SRS
24
7,5
Raam omhoog relais
25
7,5
Kilometerteller
26
20
Voorruitwisser;
Voorruit sproeier.
27
10
Voor voedingsaansluiting
28
10
Radio
29
–
Niet gebruikt
30
7,5
Kilometerteller verlichting
31
7,5
Start signaal
32
7,5
Nummerplaat verlichting, achterlicht
33
7,5
Inter Lock eenheid
34
7,5
Reserve zekering
35
10
Reserve zekering
36
15
Reserve zekering
37
20
Reserve zekering
38
–
Niet gebruikt
*: Canadese model

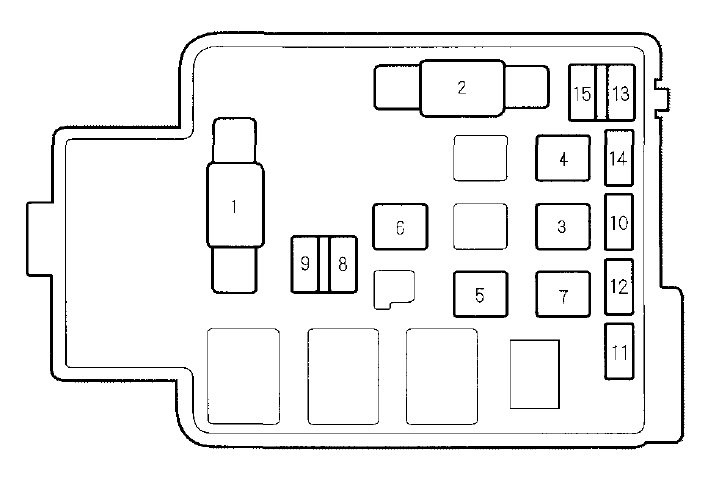

Zekeringpaneel onder de motorkap
Honda CR-V – zekeringen – onder de motorkap
Nummer
Amperages [A]
Beschrijving
1
100
Hoofd zekering van de batterij
2
40
Hoofd ontstekingszekering
3
20
Achter dehumidifier
4
40
Optie
5
30
Verwarmingsmotor
6
30
Koplamp
7
40
Verwarmingsmotor
8
10
Alarmlichten
9
15
Toeter, stoplicht
10
20
Deuropener
11
20
Koelventilator
12
20
Condensator ventilator
13
15
FI E / M (ECM / PCM)
14
7,5
Reserve (radio)
15
7,5
Intern
ABS zekeringpaneel (voor sommige modellen)
Honda CR-V – zekeringen – ABS
Nummer
Amperages [A]
Beschrijving
1
7,5
Motor controle
2
20
ABS + B
3
40
ABS pomp motor
Honda CR-V (2002-2004) – zekering schema
Productiejaar: 2002, 2003, 2004.
Sigarettenaansteker zekering (voedingsaansluiting) in de Honda CR-V (2002-2004) zijn de zekeringen 2 (voedingsaansluiting achter) en 18 (voedingsaansluiting voor) in het zekeringpaneel van het dashboard.
Intern zekeringpaneel
Het interne zekeringpaneel bevindt zich onder de stuurkolom.
Honda CR-V – zekeringen – intern
Nummer
Amperages [A]
Beschrijving
1
15
Ontstekingsspoel
2
10
Achter voedingsaansluiting
3
10
Dagrijverlichting*
4
10
ACG
5
–
Niet gebruikt
6
7,5
Raam omhoog relais
7
20
Schuifdak
8
7,5
Accessoires;
Radio.
9
7,5
Achterruitwisser
10
7,5
Kilometerteller
11
–
Niet gebruikt
12
7,5
Dagrijverlichting*
13
10
SRS
14
10
Spiegels controle
15
20
LAF verwarming
16
20
Verwarmd zitvlak
17
15
Brandstofpomp
18
15
Voor voedingsaansluiting
19
7,5
Alarmlichten
20
20
Voorruitwisser
21
–
Niet gebruikt
22
20
Rechter voorraam – voeding
23
20
Linker voorraam – voeding
24
20
Linker achterraam – voeding
25
20
Rechter achterraam – voeding
*: Canadese model
Zekeringpaneel onder de motorkap
Het zekeringpaneel onder de motorkap bevindt zich aan de bestuurderszijde van de motorruimte.
Honda CR-V – zekeringen – onder de motorkap
Nummer
Amperages [A]
Beschrijving
1
20
Condensator ventilator
2
15
Dimlichten (?)
3
15
Interieur verlichting
4
20
Koelventilator
5
15
Alarmlichten
6
15
FI motor controle
7
15
Toeter, stoplichten
8
–
Niet gebruikt
9
10
Reserve
10
30
ABS motor
11
20
Achter dehumidifier
12
40
Verwarmingsmotor
13
40
Raam actuator
14
40
Optie
15
15
Linker koplamp
16
20
Deuropener
17
15
Rechter koplamp
18
30
ABS F / S
19
100
Accu
20
50
Ontsteking 1
21-25
7,5-30
Reserve zekeringen
Secundaire zekeringkast
Honda CR-V – zekeringen – onder de motorkap (secundair)
Nummer
Amperages [A]
Beschrijving
1
20
Verwarmingsmotor LAF
2
7,5
Dagrijverlichting*
3
15
FI ECU (ECM / PCM)
4
15
IGN spoel
*: Bij Canadese modellen
Honda CR-V (2005-2006) – zekering schema
Productiejaar: 2005, 2006.
Sigarettenaansteker zekering (voedingsaansluiting) in de Honda CR-Vzijn de zekeringen 2 (voedingsaansluiting achter) en 18 (voedingsaansluiting voor) in de zekeringkast van het dashboard.
Intern zekeringpaneel
Het interne zekeringpaneel bevindt zich onder de stuurkolom.
Honda CR-V – zekeringen – intern
Nummer
Amperages [A]
Beschrijving
1
15
Ontstekingsspoel
2
10
Achter voedingsaansluiting
3
10
Dagrijverlichting*
4
10
ACG
5
–
Niet gebruikt
6
7,5
Raam omhoog relais
7
20
Schuifdak
8
7,5
Accessoires, radio
9
7,5
Achterruitwisser
10
7,5
Kilometerteller
11
–
Niet gebruikt
12
7,5
Dagrijverlichting*
13
10
SRS
14
10
Spiegels controle
15
20
+ B FR ACC
16
20
Verwarmd zitvlak
17
15
Brandstofpomp
18
15
Voor voedingsaansluiting
19
7,5
Alarmlichten
20
20
Voorruitwisser
21
–
Niet gebruikt
22
20
Rechter voorraam – voeding
23
20
Linker voorraam – voeding
24
20
Linker achterraam – voeding
25
20
Rechter achterraam – voeding
*: Canadese model
Zekeringpaneel onder de motorkap
Het zekeringpaneel onder de motorkap bevindt zich aan de bestuurderszijde van de motorruimte.
Honda CR-V – zekeringen – onder de motorkap
Nummer
Amperages [A]
Beschrijving
1
20
Condensator ventilator
2
30
Koplamp
3
15
Interieur verlichting
4
20
Koelventilator
5
15
Alarmlichten
6
15
FI motor controle
7
15
Toeter, stoplichten
8
–
Niet gebruikt
9
10
Reserve
10
30
ABS motor
11
20
Achter dehumidifier
12
40
Verwarmingsmotor
13
40
Raam actuator
14
40
Optie
15
15
Linker koplamp
16
20
Deuropener
17
15
Rechter koplamp
18
30
ABS F / S
19
100
Accu
20
50
Ontsteking 1
21-25
7,5-30
Reserve zekeringen
Secundaire zekeringkast
Honda CR-V – zekeringen – onder de motorkap (secundair)
Nummer
Amperages [A]
Beschrijving
1
20
Verwarmingsmotor LAF
2
7,5
Dagrijverlichting*
3
15
FI ECU (ECM / PCM)
4
15
IGN spoel
*: Bij Canadese modellen
Honda CR-V (2007-2009) – zekering schema
Productiejaar: 2007, 2008, 2009.
Sigarettenaansteker zekering (voedingsaansluiting) in de Honda CR-V (2007-2009)zijn de zekeringen 28 (achter voedingsaansluiting), 29 (voor voedingsaansluiting) en 31 (voedingsaansluiting accessoires op de centrale console) in de zekeringkast in het dashboard.

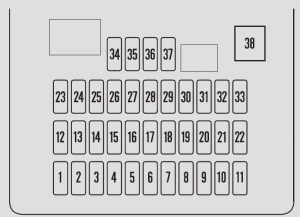

Intern zekeringpaneel
Honda CR-V – zekeringen – intern
Nummer
Amperages [A]
Beschrijving
1
7,5
Raam omhoog relais
2
15
Brandstofpomp
3
10
ACG
4
7,5
ABS/VSA
5
(15)
Verwarmde stoelen*
6
(20)
Voor mistlampen*
7
–
Niet gebruikt
8
10
Derde ruitwisser
9
7,5
ODS (Occupant Detection System)
10
7,5
Kilometerteller
11
10
SRS
12
10
Rechter dimlicht
13
10
Linker dimlicht
14
7,5
Kleine verlichting (intern)
15
7,5
Kleine verlichting (extern)
16
10
Rechter dimlicht
17
10
Linker dimlicht
18
20
Hoofdverlichting
19
15
Hoofdverlichting klein
20
7,5
TPMS
21
20
Dimlichten
22
–
Niet gebruikt
23
–
Niet gebruikt
24
(20)
Panorama*
25
20
Deuropener
26
20
Linker voorraam – voeding
27
(20)
Optie HAC
28
15
Achter voedingsaansluiting
29
15
Accessoire (sigarettenaansteker)
30
20
Rechter voorraam voeding
31
(15)
Extra voedingsaansluiting op het dashboard*
32
20
Rechter achterraam – voeding
33
20
Linker achterraam elektrisch
34
7,5
ACC Radio
35
7,5
ACC sleutelvergrendeling
36
10
HAC
37
7,5
Dagrijverlichting
38
30
Derde ruitwisser
*: Canadese model

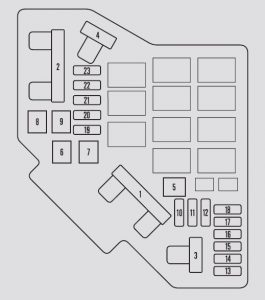

Zekeringpaneel onder de motorkap
Honda CR-V – zekeringen – onder de motorkap
Nummer
Amperages [A]
Beschrijving
1
100
Batterij
(70)
EPS*
2
80
Hoofd optie
50
Hoofd ontstekingsschakelaar
3
20
ABS/VSA FSR
40
ABS/VSA motor
4
50
Koplamp
40
Hoofd voeding voorraam
5
(30)
EPT-R*
6
20
Hulp ventilatormotor
7
20
Hoofd ventilatormotor
8
30
Achter dehumidifier
9
40
Ventilator
10
15
Alarmlichten
11
15
LAF
12
15
Remmen en toeter
13
(20)
Elektrische stoel DR RR HI/tilt*
14
(20)
Elektrische stoel DR FR HI/sliding*
15
7,5
OLIE NIV
16
(30)
EPT-L *
17
(15)
Hoog vermogen geluid *
18
15
IGN spoel
19
15
Hoofd FI
20
20
MG koppeling
21
15
DBW
22
7,5
Interieur verlichting
23
10
Reserve
* : : Indien aanwezig in de uitrusting
Honda CR-V (2010-2011) – schema van de zekeringkast
Productiejaar: 2010, 2011.
Sigarettenaansteker zekering (voedingsaansluiting) in de Honda CR-V (2010-2011)zijn de zekeringen 28 (achter voedingsaansluiting), 29 (voor voedingsaansluiting) en 31 (voedingsaansluiting accessoires op de centrale console) in de zekeringkast in het dashboard.

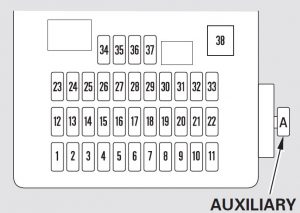

Intern zekeringpaneel
Honda CR-V – zekeringen – intern
Nummer
Amperages [A]
Beschrijving
1
7,5
Raam omhoog relais
2
15
Brandstofpomp
3
10
ACG
4
7,5
ABS / VSA
5
(15)
Verwarmde stoelen*
6
–
Niet gebruikt
7
–
Niet gebruikt
8
10
Achterruitwisser
9
7,5
ODS (Occupant Detection System)
10
7,5
Kilometerteller
11
10
SRS
12
10
Rechter dimlicht
13
10
Linker dimlicht
14
7,5
Kleine verlichting (intern)
15
7,5
Kleine verlichting (extern)
16
10
Rechter dimlicht
17
10
Linker dimlicht
18
20
Hoofdverlichting
19
15
Hoofdverlichting klein
20
7,5
TPMS
21
20
Dimlichten
22
–
Niet gebruikt
23
–
Niet gebruikt
24
(20)
Panorama*
25
20
Deuropener
26
20
Linker voorraam – voeding
27
(20)
Optie HAC
28
15
Achter voedingsaansluiting
29
15
Accessoire (sigarettenaansteker)
30
20
Rechter voorraam voeding
31
(15)
Extra voedingsaansluiting op het dashboard*
32
20
Rechter achterraam – voeding
33
20
Linker achterraam elektrisch
34
7,5
ACC Radio
35
7,5
ACC sleutelvergrendeling
36
10
HAC
37
7,5
Dagrijverlichting
38
30
Derde ruitwisser
*: Canadese model

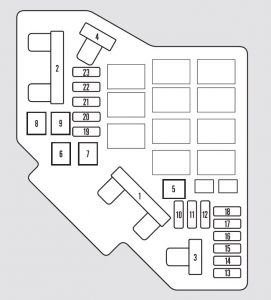

Zekeringpaneel onder de motorkap
Honda CR-V – zekeringen – motorruimte
Nummer
Amperages [A]
Beschrijving
1
100
Batterij
–
Niet gebruikt
2
80
IG Hoofd
50
Hoofd ontstekingsschakelaar
3
20
ABS / VSA FSR
40
ABS / VSA motor
4
50
Koplamp
40
Hoofd voeding voorraam
5
–
Niet gebruikt
6
20
Hulp ventilatormotor
7
20
Hoofd ventilatormotor
8
30
Achter dehumidifier
9
40
Ventilator
10
15
Alarmlichten
11
15
LAF
12
15
Remmen en toeter
13
(20)
Elektrische stoel DR RR HI/recliner *
14
(20)
Elektrische stoel DR FR HI/sliding *
15
7,5
OLIE NIV
16
–
Niet gebruikt
17
(15)
Hoog vermogen geluid;
Voorruit ontdooiing.
18
15
IGN spoel
19
15
Hoofd FI
20
20
MG koppeling
21
15
DBW
22
7,5
Interieur verlichting
23
10
Reserve
* : : Indien aanwezig in de uitrusting

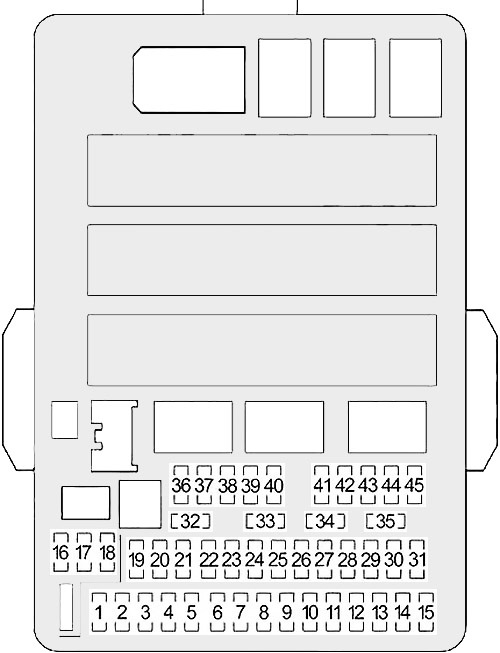

Honda CR-V (2012-2014) – schema van de zekeringkast
Productiejaar: 2012, 2013, 2014.
Sigarettenaansteker zekering (voedingsaansluiting) in de Honda CR-V (2012-2014)zijn de zekeringen nr. 12 (voedingsaansluiting accessoires centrale console) en nr. 27 (voedingsaansluiting accessoires voor) in de zekeringkast in het dashboard.
De zekeringen van de sigarettenaansteker (voedingsaansluitingen) in de Honda CR-V zijn de zekeringen nr. 10 (voedingsaansluiting accessoires centrale console), nr. 29 (voedingsaansluiting accessoires voor) en de zekering “h” (voedingsaansluiting accessoires in de kofferbak (indien aanwezig in de uitrusting)) in de zekeringkast van het dashboard.
Interieur
Toewijzing van de zekeringen in het interieur (2018, 2019)
Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's.
Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn.
Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
