Ford C-MAX Hybrid/Energi (2013-2016) – zekeringdoos
Ford C-MAX Hybrid/Energi (2013) – zekering schema
Productiejaar: 2013.
Zekering sigarettenaansteker (voedingsaansluiting) in de Ford C-MAX Hybrid/Energi (2014-2016) is de zekering 61 in het zekeringpaneel in het interieur.

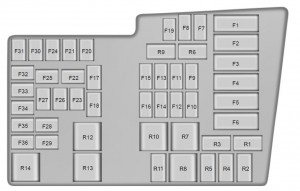

Voedingspaneel
Het voedingspaneel bevindt zich in de motorruimte. Het heeft hoge stroomzekeringen die de belangrijkste elektrische systemen van het voertuig beschermen tegen overbelasting.
Zekeringen
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 50A Midi | Koelventilator module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 50A Midi | Elektrische waterpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 50A Midi | Voeding carrosserie controle module 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 50A Midi | Voeding carrosserie controle module 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 40 ** | Antiblokkeersysteem pomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 30 ** | Antiblokkeersysteem klep | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 40 ** | Vacuum pomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 40 ** | Verwarming ventilatormotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 30 ** | Motorbeheer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 25 ** | Relais van de controle module
van de aandrijflijn |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 20 ** | Achterruitenwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 20 ** | Voeding carrosserie controle module 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 20 ** | Versnellingsbak olie pomp (C-MAX Energi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 20 ** | Voorruitenwisser motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 5 * | Antiblokkeersysteem;
Elektronische stabiliteitsprogramma module. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 * | Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 * | Remlichtschakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5 * | Vacuum pomp monitoring | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5 * | Motor controle module 15;
Aandrijflijn controle module 15; Versnellingsbak olie pomp 15. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5 * | Relais spoelen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10 * | Elektronische koelpomp met motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 5 * | Elektronische stuurbekrachtiging module 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5 * | Luchtstroomsensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15 * | Aandrijfsysteem controle module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 10 * | Elektronische airconditioningcompressor;
Verwarmer met positieve temperatuurcoëfficiënt. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10 * | Motor controle module;
Aandrijflijn controle module. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5 * | Verlichting laadpoort (C-MAX Energi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 20 * | Voeding voertuig 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 15 * | Voeding voertuig 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 10 * | Injectoren | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 10 * | Voeding voertuig 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 20 * | Voeding voertuig 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Mini zekeringen
** Cartridge zekeringen |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relais
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Micro | Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Micro | Hybride aandrijfsysteem controle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Micro | Voorruitenwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Micro | Voor- en achterruitenwisser hoog/laag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Relais
van hoge stroom |
Vacuum pomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relais
van hoge stroom |
Voeding ontsteking | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Mini | Vacuum pomp sensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Relais
van hoge stroom |
Koelventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Mini | Verwarmingsventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Mini | Motor controle relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Mini zekeringen
** Cartridge zekeringen |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

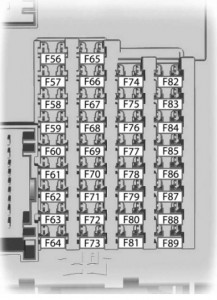

Zekeringpaneel interieur
Het zekeringpaneel bevindt zich rechts onder het dashboard.
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 20 | Voeding brandstofpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 5 | Passief alarmsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 10 | Interieurverlichting;
Set van bestuurdersport schakelaars; Verlichting van het dashboardkastje. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 20 | Sigarettenaansteker;
Voedingsaansluiting in de tweede rij. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 5 | Automatische ruitenwisser module;
Spiegel met automatische dimfunctie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 10 | Ontgrendeling van de achterklep | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | 20 | Voeding ontgrendeling bestuurdersdeur;
Dubbele vergrendeling. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | 7,5 | Mobiele telefoon paspoort (C-MAX Energi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | 5 | Set van indicatoren | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | 20 | Voeding centrale vergrendeling en ontgrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | 10 | Verwarmingsbediening (handmatige airconditioning);
Klimaatmodule. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | 7,5 | Stuurmodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | 5 | Data bus connector | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 15 | Voeding koplampen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 15 | Voeding mistlampen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 10 | Voeding achteruitrijlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 20 | Voeding voor- en achterruitenwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | 5 | Ontstekingsschakelaar;
Startknop. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | 15 | Radio;
Noodlichtschakelaar. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 20 | Niet gebruikt (reserve) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 5 | Robuuste zonneklep | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | 20 | Relais voor voor- en achterruitenwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | 20 | Voeding centrale vergrendeling en ontgrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 20 | Voeding ontgrendeling motorkap,
Dubbele vergrendeling. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | 7,5 | Elektronisch kanaal 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | 10 | Veiligheidsgordel controle module;
Indicator voor uitschakeling van de passagiersairbag. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringpaneel bagageruimte
Het zekeringpaneel bevindt zich in de bagageruimte achter de linker wielkast. Verwijder de afdekking van het zekeringpaneel om toegang te krijgen tot de zekeringen.
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 5 | Module voor het openen van de achterklep zonder handen. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 | Voertuig zonder sleutel module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Deurgrepen voor voertuig zonder sleutel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 25 | Controleur voor de linker voorporten. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 25 | Controleur voor de rechter voorporten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 25 | Controleur voor de linker achterporten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 25 | Controleur voor de rechter achterporten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 25 | Bestuurdersstoel motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 25 | Verwarmde achterruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Module voor batterij elektronica controle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | Oplader (C-MAX Energi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Module voor batterij elektronica controle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Module voor batterij elektronica controle;
Ventilator. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Ventilator van de oplader (C-MAX Energi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 | Intelligente data bus connector | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 10 | Actieve geluidsreductie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 30 | DC/AC voeding omvormer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 25 | Elektrische achterklep | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 40 | AC/DC oplader (C-MAX Energi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 20 | Bagageruimte uitgang | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 5 | Parkeerhulp module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5 | Achteruitrijcamera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 5 | DC/AC voeding omvormer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 20 | Verwarming van de bestuurdersstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 20 | Verwarming van de passagiersstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 20 | Robuuste zonneklep | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 5 | Vochtigheidssensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | 10 | Voedingssysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relais
van hoge stroom |
Achter relais 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Mini | Verwarmde achterruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Micro | Brandstof tank klep (C-MAX Energi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Micro | Achterruitenwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ford C-MAX Hybrid/Energi (2014-2016) – zekering schema
Productiejaar: 2014, 2015, 2016.
Zekering sigarettenaansteker (voedingsaansluiting) in de Ford C-MAX Hybrid/Energi (2014-2016) is de zekering 61 in het zekeringpaneel in het interieur.
Voedingspaneel
Het voedingspaneel bevindt zich in de motorruimte. Het heeft hoge stroomzekeringen die de belangrijkste elektrische systemen van het voertuig beschermen tegen overbelasting.
Zekeringen
| Nr | Amp [A] | Beschrijving |
| F1 | 50A Midi | Koelventilator module |
| F2 | 50A Midi | Elektrische waterpomp |
| F3 | 50A Midi | Voeding carrosserie controle module 1 |
| F4 | 50A Midi | Voeding carrosserie controle module 2 |
| F5 | – | Niet gebruikt |
| F6 | – | Niet gebruikt |
| F7 | 40 ** | Antiblokkeersysteem pomp |
| F8 | 30 ** | Antiblokkeersysteem klep |
| F9 | 40 ** | Vacuum pomp |
| F10 | 40 ** | Verwarming ventilatormotor |
| F11 | 30 ** | Motorbeheer |
| F12 | – | Niet gebruikt |
| F13 | 25 ** | Relais van de controle module van de aandrijflijn. |
| F14 | 20 ** | Achterruitenwissers |
| F15 | 30 ** | Voeding carrosserie controle module KL30 |
| F 16 | 20 ** | Voeding carrosserie controle module 15 |
| F17 | 20 ** | Versnellingsbak olie pomp (C-MAX Energi) |
| F18 | 20 ** | Voorruitenwisser motor |
| F19 | 5 * | Antiblokkeersysteem en elektronische stabiliteitsprogramma module |
| F20 | 15 * | Claxon |
| F21 | 5 * | Remlichtschakelaar |
| F22 | 5 * | Vacuum pomp monitoring |
| F23 | 5 * | Motor controle module 15; Aandrijflijn controle module 15; Versnellingsbak olie pomp 15. |
| F24 | 5 * | Relais spoelen, module schakelaar verlichting |
| F25 | 10 * | Elektronische koelpomp met motor |
| F26 | 5 * | Elektronische stuurbekrachtiging module 15 |
| F27 | 5 * | Luchtstroomsensor |
| F28 | 15 * | Aandrijfsysteem controle module |
| F29 | 10 * | Elektronische airconditioningcompressor; Verwarmer met positieve temperatuurcoëfficiënt. |
| F30 | 10 * | Motor controle module; Aandrijflijn controle module. |
| F31 | 5 * | Verlichting laadpoort (C-MAX Energi). |
| F32 | 20 * | Voeding voertuig 2 |
| F33 | 15 * | Voeding voertuig 4 |
| F34 | 10 * | Injectoren |
| F35 | 10 * | Voeding voertuig 3 |
| F36 | 20 * | Voeding voertuig 1 |
| * Mini zekeringen ** Cartridge zekeringen | ||
Relais
| Nr | Amp [A] | Beschrijving |
| R1 | – | Niet gebruikt |
| R2 | Micro | Claxon |
| R3 | Micro | Hybride aandrijfsysteem controle |
| R4 | Micro | Voorruitenwisser |
| R5 | – | Niet gebruikt |
| R6 | Micro | Voor- en achterruitenwisser hoog/laag |
| R7 | Relais van hoge stroom | Vacuum pomp |
| R8 | Relais van hoge stroom | Voeding ontsteking |
| R9 | – | Niet gebruikt |
| R10 | Mini | Vacuum pomp sensor |
| R11 | – | Niet gebruikt |
| R12 | Relais van hoge stroom | Koelventilator |
| R13 | Mini | Verwarmingsventilator |
| R14 | Mini | Motor controle relais |
| * Mini zekeringen ** Cartridge zekeringen | ||
Zekeringpaneel interieur
Het zekeringpaneel bevindt zich rechts onder het dashboard.
| Nr | Amp [A] | Beschrijving |
| 56 | 20 | Voeding brandstofpomp |
| 57 | – | Niet gebruikt |
| 58 | 5 | Niet gebruikt (reserve) |
| 59 | 5 | Passief alarmsysteem |
| 60 | 10 | Interieurverlichting; Set van bestuurdersport schakelaars; Verlichting van het dashboardkastje; Groep interruttori van de bovenste console. |
| 61 | 20 | Sigarettenaansteker; Voedingsaansluiting in de tweede rij. |
| 62 | 5 | Automatische ruitenwisser module; Spiegel met automatische dimfunctie. |
| 63 | 10 | Niet gebruikt (reserve) |
| 64 | – | Niet gebruikt |
| 65 | 10 | Ontgrendeling van de achterklep |
| 66 | 20 | Voeding ontgrendeling bestuurdersdeur |
| 67 | 7,5 | Mobiele telefoon paspoort (C-MAX Energi); Multifunctioneel display; GPS module; SYNC. |
| 68 | 15 | Niet gebruikt (reserve) |
| 69 | 5 | Set van indicatoren |
| 70 | 20 | Voeding centrale vergrendeling en ontgrendeling |
| 71 | 10 | Verwarmingsbediening (handmatige airconditioning); Klimaatmodule. |
| 72 | 7,5 | Stuurmodule |
| 73 | 5 | Data bus connector, voeding OBD II |
| 74 | 15 | Voeding koplampen |
| 75 | 15 | Voeding mistlampen |
| 76 | 10 | Voeding achteruitrijlicht |
| 77 | 20 | Pompa van de ruitenwisser |
| 78 | 5 | Ontstekingsschakelaar; Startknop |
| 79 | 15 | Radio; Noodlichtschakelaar. |
| 80 | 20 | Niet gebruikt (reserve) |
| 81 | 5 | Zonneklep; Antenne van de afstandsbediening ontvanger. |
| 82 | 20 | Massapomp van de ruitenwisser |
| 83 | 20 | Basis centrale vergrendeling |
| 84 | 20 | Massavrijgave motorkap |
| 85 | 7,5 | Elektronisch kanaal 15 |
| 86 | 10 | Veiligheidsgordel controle module; Indicator voor uitschakeling van de passagiersairbag. |
| 87 | – | Niet gebruikt |
| 88 | 25 | Niet gebruikt (reserve) |
| 89 | – | Niet gebruikt |
Zekeringpaneel bagageruimte
Het zekeringpaneel bevindt zich in de bagageruimte achter de wielkast aan de linkerkant. Verwijder de afdekking van het zekeringpaneel om toegang te krijgen tot de zekeringen.
| Nr | Amp [A] | Beschrijving |
| F1 | 5 | Module voor het openen van de achterklep zonder handen. |
| F2 | 10 | Voertuig zonder sleutel module |
| F3 | 5 | Deurgrepen voor voertuig zonder sleutel |
| F4 | 25 | Controleur voor de linker voorporten |
| F5 | 25 | Controleur voor de rechter voorporten |
| F6 | 25 | Controleur voor de linker achterporten |
| F7 | 25 | Controleur voor de rechter achterporten |
| F8 | – | Niet gebruikt |
| F9 | 25 | Bestuurdersstoel motor |
| F10 | 25 | Verwarmde achterruit |
| F11 | – | Niet gebruikt |
| F12 | 15 | Module voor batterij elektronica controle |
| F13 | – | Niet gebruikt |
| F14 | 10 | Oplader (C-MAX Energi) |
| F15 | – | Niet gebruikt |
| F 16 | – | Niet gebruikt |
| F17 | 10 | Module voor batterij elektronica controle |
| F18 | 15 | Module voor batterij elektronica controle – ventilator. |
| F19 | 15 | Ventilator van de oplader (C-MAX Energi) |
| F20 | – | Niet gebruikt |
| F21 | 10 | Intelligente data bus connector |
| F22 | 10 | Actieve geluidsreductie |
| F23 | – | Niet gebruikt |
| F24 | 30 | DC/AC voeding omvormer |
| F25 | 25 | Elektrische achterklep |
| F26 | 40 | AC/DC oplader (C-MAX Energi) |
| F27 | 20 | Bagageruimte uitgang |
| F28 | – | Niet gebruikt |
| F29 | – | Niet gebruikt |
| F30 | 5 | Parkeerhulp module |
| F31 | 5 | Achteruitrijcamera |
| F32 | 5 | DC/AC voeding omvormer |
| F33 | – | Niet gebruikt |
| F34 | 20 | Verwarming van de bestuurdersstoel |
| F35 | 20 | Verwarming van de passagiersstoel |
| F36 | – | Niet gebruikt |
| F37 | 20 | Robuuste zonneklep |
| F38 | – | Niet gebruikt |
| F39 | – | Niet gebruikt |
| F40 | – | Niet gebruikt |
| F41 | – | Niet gebruikt |
| F42 | – | Niet gebruikt |
| F43 | – | Niet gebruikt |
| F44 | – | Niet gebruikt |
| F45 | 5 | Vochtigheidssensor |
| F46 | 10 | Voedingssysteem |
| R1 | Relais
van hoge stroom |
Achter relais 15 |
| R2 | Mini | Verwarmde achterruit |
| R3 | Micro | Brandstof tank klep (C-MAX Energi) |
| R4 | – | Niet gebruikt |
| R5 | – | Niet gebruikt |
| R6 | Micro | Achterruitenwisser |
