Volvo V60 (2011-2019) – zekeringdoos

Jeroen van Vliet

Volvo V60 (2011-2018) – schema van de zekeringen

Productiejaar: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Volvo V60 (2011-2018) is zekering 22 in de zekeringkast in de motorruimte.

Locatie

Volvo V60 – schema van de zekeringen – locatie
Nr Locatie
1 Motorruimte
2 Onder het vak nr. 1
3 Onder het vak nr. 2
4 Laadruimte

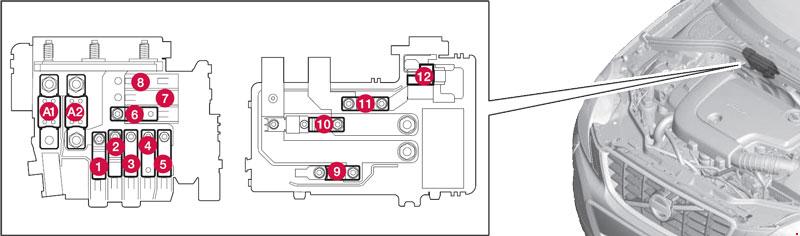

5 Koude zone van de motorruimte

(alleen Start / Stop)

Zekeringen – in de motorruimte

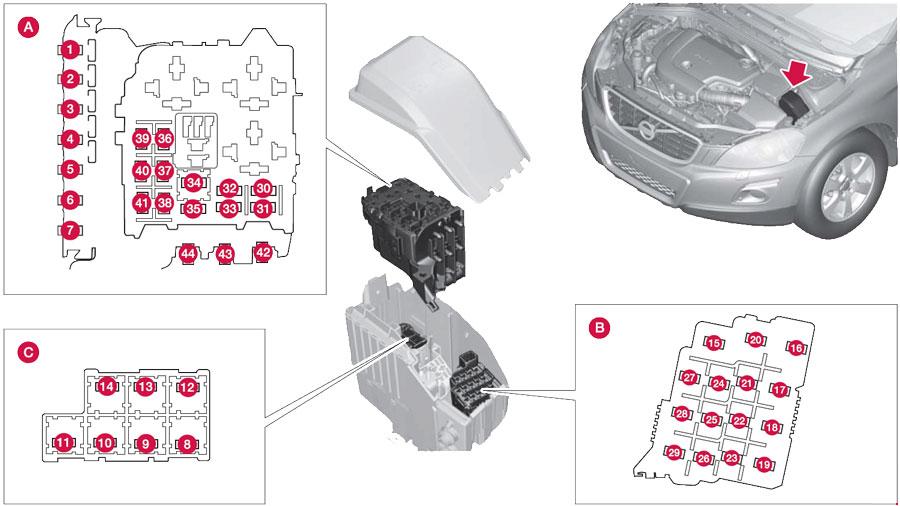

Volvo V60 – schema van de zekeringen – motorruimte
Nr Beschrijving Amperages [A]
1 Hoofdzakering CEM KL30B 50
2 Hoofdzakering CEM KL30A 50
3 Hoofdzakering RJBA KL30 60
4 Hoofdzakering CJB KL30 60
5 Hoofdzakering CJB 15E KL30 60
6 – –
7 PTC luchtverwarmer 100
8 2011-2013:

Hoofdverlichting lampen

 20
2014-2018:

Verwarmde voorruit, linkerzijde

 40
9 Ruitenwissers 30
10 Stationaire verwarming 25
11 Ventilator 40
12 2014-2018:

Verwarmde voorruit, rechterzijde

 40
13 ABS-pomp 40
14 ABS-ventielen 20
15 2014-2018:

Hoofdverlichting lampen

 20
16 Verlichting van de koplampen,

actieve xenon koplampen – ABL

 10
17 Hoofdzakering CEM 20
18 ABS 5
19 Afhankelijk van de snelheid stuurbekrachtiging 5
20 Motorcontrolemodule;

Transmissiecontrolemodule;

Airbag.

 10
21 Verwarmde ruitensproeiers 10
22 2011-2012:

Relais spoel;

Vacuum pomp (5 cilinders Benzine en 2,0 T).

 5
23 Koplampen controle 5
24 – –
25 – –
26 – –
27 Relais, motorruimte paneel 5
28 Extra koplampen 20
29 Toeter 15
30 2011-2018:

Motorcontrolemodule (ECM)

 10
2016-2018:

Motorcontrolemodule (ECM)

 5
31 Transmissiecontrolemodule 15
32 2011-2016:

Airconditioningcompressor;

2012-2018:

Hulp koelvloeistofpomp (Diesel).

 15
33 Relais spoelen 5
34 2011-2016:

Startmotor relais.

 30
35 Ontstekingsspoelen (4 cilinders Benzine);

Voorverwarmingsmodule (5 cilinders Diesel).

 10
Motorcontrolemodule (4 cilinders);

Ontstekingsspoelen (5 cilinders Benzine);

Condensator (6 cilinders).

 20
36 2011-2013:

Motorcontrolemodule (benzine);

2014-2015:

Motorcontrolemodule

(benzine behalve 4 cilinders 2,0 l)

(niet van toepassing op motor B4204T7);

2016:

Motorcontrolemodule (5, 6 cilinders Benzine).

 10
2011-2013:

Motorcontrolemodule (diesel).

2014-2015:

Motorcontrolemodule

(dieselmotor 1,6 l,

dieselmotor 5 cilinders).

2016-2018:

Motorcontrolemodule

(dieselmotor 5 cilinders).

 15
2014-2015:

Motorcontrolemodule (4 cilinders 2,0 l

(toepasbaar op motor B4204T7))

2016-2018:

Motorcontrolemodule (4 cilinders)

 15
37 2011:

Massastroom sensor, kleppen

(5 cilinders Diesel);

2012:

Massastroom sensor (5, 6 cilinders);

Controlekleppen

(5 cilinders Diesel);

Injectoren

(5, 6 cilinders Benzine);

Motorcontrolemodule

(6 cilinders);

2013-2016:

Massastroom sensor

(5 cilinders Diesel, 6 cilinders);

Controlekleppen (5 cilinders Diesel);

Injectoren (5, 6 cilinders Benzine);

Motorcontrolemodule (5 cilinders Benzine, 6 cilinders)

2017-2018:

Massastroom sensor (5 cilinders Diesel);

Controlekleppen (5 cilinders Diesel).

 15
2012-2013:

Kleppen (benzine 1,6 l);

Massastroom sensor (benzine 1,6 l);

Massastroom sensor (D4162T);

Controleklep;

Brandstofstroom (D4162T).

2014:

Kleppen (benzine 1,6 l);

Massastroom sensor

(1,6 l, 4 cilinders 2,0 l)

(niet van toepassing op motor B4204T7.);

Thermostaat

(4 cilinders Benzine 2,0 l)

(niet van toepassing op motor B4204T7.);

EVAP-klep

(4 cilinders Benzine 2,0 l)

(niet van toepassing op motor B4204T7.);

Koelvloeistof systeem airconditioning klep

(4 cilinders 2,0 l diesel);

EGR koelvloeistofpomp

(4 cilinders 2,0 l diesel)

Massastroom sensor

(motor D4162T);

Controleklep, brandstofstroom

(motor D4162T);

2015:

Kleppen (benzine 1,6 l);

massastroom sensor

(1,6 l, 4 cilinders 2,0 l)

(niet van toepassing op motor B4204T7);

Thermostaat

(4 cilinders benzine 2,0 l)

(niet van toepassing op motor B4204T7);

EVAP-klep

(4 cilinders Benzine 2,0 l)

(niet van toepassing op motor B4204T7);

EGR koelvloeistofpomp

(4 cilinders 2,0 l diesel);

Regelklep;

Brandstofstroom

(motor D4162T);

2016-2018:

Massastroom sensor

(4 cilinders);

Thermostaat

(4 cilinders Benzine);

EVAP-klep

(4 cilinders Benzine);

EGR koelvloeistofpomp

(4 cilinders Diesel).

 10
38 2011:

Motor kleppen

2012:

Airconditioningcompressor (5, 6 cilinders),

Motor kleppen;

Motorcontrolemodule (6 cilinders);

Solenoids

(6 cilinders zonder turbo);

Actuatoren, inlaatspruitstuk

(6 cilinders zonder turbo);

massastroom sensor

(4 cilinders benzine 2,0 l);

Olie niveau sensor (5 cilinders diesel);

Koelvloeistofpomp (D4162T);

2013:

Electromagnetische airconditioning koppeling (5, 6 cilinders);

Kleppen, motorcontrolemodule (6 cilinders);

Solenoids (6 cilinders zonder turbo);

Actuatoren;

Inlaatspruitstuk

(6 cilinders zonder turbo);

massastroom sensor

(4 cilinders Benzine 2,0 l, benzine 5 cilinders);

Olie niveau sensor (5 cilinders Diesel),

koelvloeistofpomp (D4162T)

2014-2015:

Electromagnetische airconditioning koppeling (5, 6 cilinders);

Kleppen (1,6 l, motor B4204T7; 5 cilinders, 6 cilinders);

Motorcontrolemodule (6 cilinders);

Solenoids (6 cilinders zonder turbo);

Actuatoren,

inlaatspruitstuk (6 cilinders zonder turbo);

massastroom sensor

(motor B4204T7; 5 cilinders Benzine);

Olie niveau sensor (5 cilinders Diesel)

2016:

Electromagnetische airconditioning koppeling (5, 6 cilinders);

Kleppen (5,6 cilinders);

Motorcontrolemodule (6 cilinders);

massastroom sensor (5 cilinders Benzine);

Olie niveau sensor
2017-2018:

Electromagnetische airconditioning koppeling (5 cilinders Diesel);

Kleppen (5 cilinders Diesel);

Olie niveau sensor

 10
2014-2015:

Kleppen (4 cilinders 2,0 l)

(niet van toepassing op motor B4204T7);

Oliepomp

(4 cilinders Benzine 2,0 l)

(niet van toepassing op motor B4204T7);

Lambda sensor, centraal

(4 cilinders Benzine 2,0 l)

(niet van toepassing op motor B4204T7);

Achterste lambda sensor

(4 cilinders 2,0 l diesel);

2016-2018:

Kleppen (4 cilinders);

Oliepomp (4 cilinders Benzine);

Centraal lambda sensor (4 cilinders Benzine);

Achterste lambda sensor (4 cilinders Diesel)

 15
39 2011:

EVAP, lambda sensoren, injectie (benzine)

2012-2013:

EVAP klep (5, 6 cilinders Benzine),

lambda sensoren (5, 6 cilinders Benzine)

2014-2015:

lambda sensor, voor

(4 cilinders 2,0 l (niet van toepassing op motor B4204T7));

Achterste lambda sensor

(4 cilinders Benzine 2,0 l (niet van toepassing op motor B4204T7));

EVAP klep (5, 6 cilinders Benzine);

lambda sensoren (5, 6 cilinders Benzine)

2016:

lambda sensoren, voor (4 cilinders);

Achterste lambda sensor (4 cilinders Benzine),

EVAP klep (5, 6 cilinders Benzine);

lambda sensoren (5,6 cilinders);

Bedekking van de motorcontrolemodule (5 cilinders Diesel)

2017-2018:

lambda sensor, voor (4 cilinders);

Achterste lambda sensoren (4 cilinders Benzine)

lambda sensoren (5 cilinders diesel);

Controlemodule, bedekking van de motorcontrolemodule (5 cilinders Diesel)

 15
2011:

lambda sensoren (4 cilinders Benzine, 5 cilinders Diesel

2012-2013:

lambda sensoren (4 cilinders Benzine),

lambda sensoren (diesel),

Controlemodule, bedekking van de motorcontrolemodule

(handleiding 5 cilinders 2,0 l diesel)

2014-2015:

lambda sensoren (benzine 1,6 l, motor B4204T7);

Lambda (diesel 5 cilinders);

Controlemodule, bedekking van de motorcontrolemodule

(1,6 l diesel, 5 cilinders Diesel)

 10
40 2011:

Vacuum pomp,

onderdruk klep (5 cilinders Turbo, 2,0 GTDI)

Verwarmer van de dieselbrandstoffilter

2012:

Vacuum pomp (benzine 5 cilinders),

onderdruk klep (benzine 5 cilinders),

verwarmer van de dieselbrandstoffilter

2013-2018:

Verwarmer van de dieselbrandstoffilter

 20
2012:

Koelvloeistofpomp

(1,6 l benzine Start/Stop);

2013:

Koelvloeistofpomp

(1,6 l benzine Start/Stop,

benzine 5 cilinders Start/Stop);

onderdruk klep

(benzine 5 cilinders);

2014:

Koelvloeistofpomp

(1,6 l benzine Start/Stop);

onderdruk klep

(benzine 5 cilinders);

automatische transmissie olie pomp

(benzine 5 cilinders Start/Stop);

2015:

Koelvloeistofpomp

(1,6 l benzine Start/Stop)

Koelvloeistofpomp

(benzine 5 cilinders);

onderdruk klep

(benzine 5 cilinders);

automatische transmissie olie pomp

(benzine 5 cilinders Start/Stop);

2016:

Koelvloeistofpomp

(benzine 5 cilinders);

onderdruk klep (

benzine 5 cilinders);

automatische transmissie olie pomp

(benzine 5 cilinders Start/Stop)

 10
2014-2015:

Ontstekingsspoelen

(4 cilinders Benzine 2,0 l)

(niet van toepassing op motor B4204T7);

2016-2018:

Ontstekingsspoelen (4 cilinders Benzine).

 15
41 2011:

Onderdruk klep

(5 cilinders Diesel motor);

2013-2016:

Controlemodule, bedekking van de motorcontrolemodule

(benzine 5 cilinders).
2012:

Onderdruk klep (diesel 5 cilinders)

2013-2018:

Onderdruk klep (diesel 5 cilinders);

automatische transmissie olie pomp

(diesel 5 cilinders Start/Stop).

 10
2014:

Electromagnetische airconditioning koppeling

(4 cilinders 2,0 l)

(niet van toepassing op motor B4204T7);

Voorverwarmingsmodule

(4 cilinders 2,0 l diesel);

Oliepomp

(4 cilinders 2,0 l diesel);

2015:

Electromagnetische airconditioning koppeling

(4 cilinders 2,0 l diesel);

Voorverwarmingsmodule

(4 cilinders 2,0 l diesel);

Oliepomp

(4 cilinders 2,0 l diesel)

 15
2015:

Electromagnetische airconditioning koppeling

(4 cilinders Benzine 2,0 l)

(niet van toepassing op motor B4204T7);

2016-2018:

Electromagnetische airconditioning koppeling

(4 cilinders);

Voorverwarmingsmodule

(diesel 4 cilinders);

Oliepomp

(diesel 4 cilinders).

 7,5
42 2011:

Ontstekingskaarsen

(5 cilinders Diesel);

2012-2018:

Ontstekingskaarsen

(diesel).

 70
2014-2015:

Koelvloeistofpomp

(4 cilinders Benzine 2,0 l)

(niet van toepassing op motor B4204T7);

2016-2018:

Koelvloeistofpomp

(4 cilinders Benzine).

 50
43 2011-2012:

Koelventilator

(4-5 cilinders Benzine);

2013:

Koelventilator

(4 cilinders, 5 cilinders Benzine);

2014-2015:

Koelventilator

(1,6 l, 4 cilinders 2,0 l benzine, 5 cilinders benzine);

2016:

Koelventilator

(4-5 cilinders benzine);

2017-2018:

Koelventilator (benzine)

 60
2011-2012:

Koelventilator

(6 cilinders Benzine), (5 cilinders Diesel);

2013:

Koelventilator

(6 cilinders, 5 cilinders Diesel)

2014-2015:

Koelventilator

(6 cilinders, 4 cilinders 2,0 l diesel, 5 cilinders diesel);

2016:

Koelventilator (6 cilinders, 4, 5 cilinders diesel)

2017-2018:

Koelventilator

(benzine, afhankelijk

van de koelventilator variant),

Koelventilator (diesel)

 80
44 2011:

Elektrohydraulische stuurbekrachtiging (1.6D)

 80
2011:

Elektrohydraulische stuurbekrachtiging (ander)

2012-2013:

Elektrohydraulische stuurbekrachtiging

2014-2018:

Stuurbekrachtiging

 100

Onder vak nr. 1

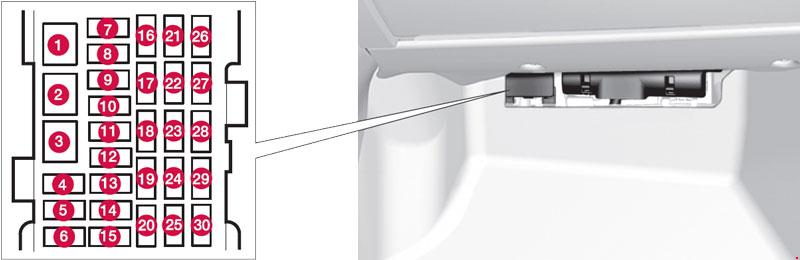

Volvo V60 – schema van de zekeringen – onder vak nummer 1
Nr Beschrijving Amperages [A]
1 2011:

Hoofdzakering, controlemodule;

Audio;

Subwoofer;

2012-2018:

Hoofdzakering van de audio controlemodule;

Hoofdzakering voor zekeringen 16-20.

 40
2 2015-2018:

Hoofdverlichting lampen;

Verwarmde achterruit.

 25
3 – –
4 – –
5 – –
6 Deurgrepen;

Keyless systeem.

 50
7 – –
8 Bedieningspaneel, bestuurdersdeur 20
9 Bedieningspaneel, voorportier van de passagier 20
10 Bedieningspaneel, achterportier van de passagier, rechts 20
11 Bedieningspaneel, achterportier van de passagier, links 20
12 Keyless 7,5
13 Elektrische stoel aan bestuurderszijde 20
14 Elektrische stoel aan passagierszijde 20
15 2011-2012:

Verstelbare hoofdsteun.

 15
16 Controlemodule of

scherm van het infotainmentsysteem.

 5
17 Audio controlemodule;

Televisie;

Satellietradio;

Digitale radio.

 10
18 Audio controlemodule of

Sensus controlemodule.

 15
19 Telefoon, Bluetooth ™ 5
20 – –
21 Schuifdak;

Interne verlichting (dak);

Klimaatsensor;

Inlaat voor de motoren van de kleppen.

 5
22 12 V aansluiting, console tussen de stoelen

Sigarettenaansteker.

 15
23 2011:

Verwarming van de stoel, voor passagierszijde;

2012-2018:

Verwarming van de stoel, achter passagierszijde, rechts.

 15
24 2011:

Verwarming van de stoel,

voor bestuurderszijde;

2012-2018:

Verwarming van de stoel – links, achter.

 15
25 2014-2018:

Extra elektrische verwarming

 5
26 2011:

Verwarming van de stoel – links, achter;

2012-2018:

Verwarming van de stoel,

voor passagierszijde.

 15
27 2011:

Verwarming van de stoel – links/achter;

2012-2018:

Verwarming van de stoel – bestuurder.

 15
28 Parkeerhulp;

Parkeercamera;

RTI;

BLIS.

 5
29 2011-2012:

AWD controlemodule.

 10
2013-2018:

AWD controlemodule

 15
30 Actief chassis 10

Onder vak nr. 2

Volvo V60 – schema van de zekeringen – onder vak nummer 2
Nr Beschrijving Amperages [A]
1 Achterruitenwisser 15
2 – –
3 Interne verlichting;

Bedieningspaneel in de bestuurdersdeur;

Elektrische ramen;

Elektrische stoelen – voor;

Afstandsbediening voor de garagedeur.

 7,5
4 2011-2013:

Informatie display (DIM)

2014-2018:

Gecombineerd instrument aangesloten

 5
5 Adaptieve cruise control;

ACC;

Botsingswaarschuwingssysteem.

 10
6 Interne verlichting;

Regen sensor.

 7,5
7 Stuurwielmodule 7,5
8 Centrale vergrendeling;

Brandstofdeksel.

 10
9 2011-2013:

Hoofdverlichting achterruit;

2014-2018:

Verwarmd stuurwiel.

 15
10 2011-2013:

Hoofdverlichting voorruit;

2014-2018:

Verwarmde voorruit.

 15
11 Ontgrendeling, achterklep 10
12 2013-2018:

Verstelbare hoofdsteun

 10
13 Brandstofpomp 20
14 Sleutelontvanger met afstandsbediening;

Bewegingssensor alarm;

Klimatiseringspaneel.

 5
15 Stuurvergrendeling 15
16 Siren;

OBDII databus connector.

 5
17 – –
18 Airbag 10
19 Botsingswaarschuwingssysteem 5
20 Gaspedaalsensor;

Verduisterd binnenspiegel;

Verwarming van de stoel, achter

Extra elektrische verwarming

 7,5
21 2014-2018:

Infotainment controlemodule (Performance);

Audio (performance)

 15
22 Stoplicht 5
23 Schuifdak 20
24 Immobelizer 5

Zekeringen – laadruimte

Volvo V60 – schema van de zekeringen – laadruimte
Nr Beschrijving Amperages [A]
1 Linker parkeerrem zekering 30
2 Rechter parkeerrem zekering 30
3 Achterruit ontdooi 30
4 Aansluiting aanhangwagen 2 15
5 – –
6 12 V aansluiting – kofferbak 15
7 – –
8 – –
9 – –
10 – –
11 Aansluiting aanhangwagen 1 40
12 – –

Zekeringen – in de koude zone van de motorruimte

Volvo V60 – schema van de zekeringen – koude zone in de motorruimte
Nr Beschrijving Amperages [A]
A1 Hoofdzakering voor de elektrische module

in de motorruimte

 175
A2 Hoofdzakering voor de centrale elektronische module

(CEM) onder het dashboard,

Relais, zekeringkast

onder het dashboard,

centrale elektrische eenheid in de laadruimte

 175
1 Extra elektrische verwarming 100
2 Hoofdzakering voor de centrale elektronische module

(CEM) onder het dashboard

 50
3 Hoofdzakering voor het relais,

zekeringkast onder het dashboard

 60
4 2011-2015:

Hoofdzakering voor de centrale elektrische eenheid

in de passagiersruimte

met zekeringkast A onder het dashboard

2016-2018:

Verwarmde voorruit

 60
5 Hoofdzakering voor de centrale

elektrische eenheid in de laadruimte

 60
6 Ventilator 40
7 – –
8 – –
9 Start relais 30
10 2011-2015:

Interne diode

 50
11 Backup batterij 70
12 2012-2015:

Centrale elektronische module

(CEM) (backup batterij met referentiespanning)

 15
2016-2018:

Centrale elektronische module

(CEM) (backup batterij met referentiespanning)

 5

Volvo V60 (2019-…) – schema van de zekeringen

Productiejaar: 2019.

De zekeringen sigarettenaansteker (voedingsaansluiting) in de Volvo V60 zijn zekering # 24 (12 V aansluiting in de console tussen de voorstoelen), # 25 (12 V aansluiting in de console tussen de achterstoelen), # 26 (12 V aansluiting in de kofferbak) in de zekeringkast in de motorruimte en zekering nr. 2 (elektrische aansluiting in de console tussen de achterstoelen) in de zekeringkast onder het dashboard.

Locatie van de zekeringkast

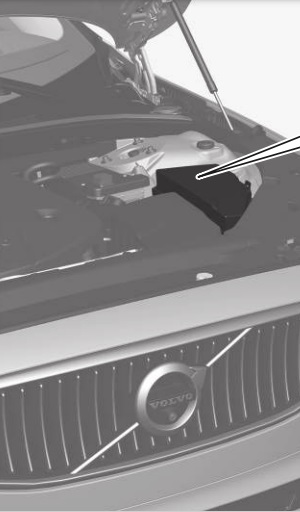

Motorruimte

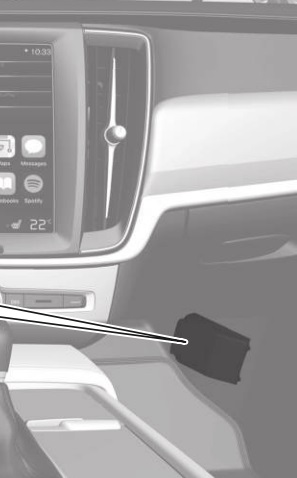

Zekeringkast onder het dashboard
Zekeringkast in de kofferbak

Schema’s van de zekeringkasten

2019

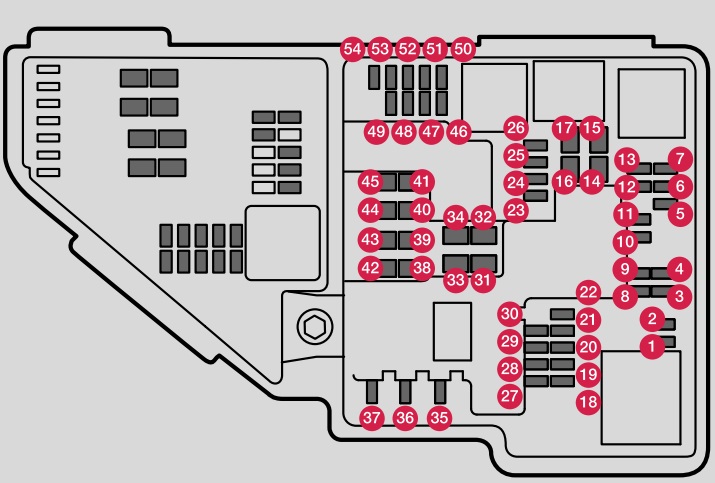

Motorruimte

Toewijzing van de zekeringen in de motorruimte (2019)

NrAmp [A]Beschrijving
1–Niet gebruikt
2–Niet gebruikt
3–Niet gebruikt
415Ontstekingsspoelen (benzine); Ontstekingskaarsen (benzine)
515Oliepomp elektromagnetische klep; Airconditioning elektromagnetische koppeling; Verwarmde lambda sensor, centraal (benzine); Verwarmde achterste lambda sensor (diesel).
67.5Drukregelaars; Klep; Vermogen impuls klep (diesel).
720Motor controle module; Regelingselement; Throttle body module; EGR klep (diesel motor); Turbocharger positie sensor (diesel motor); Turbocharger klep (benzine motor).
85Motor controle module
9–Niet gebruikt
1010Solenoids (benzine); Klep; Thermostaat van het koelsysteem (benzine); EGR koelvloeistofpomp (diesel); Voorverwarmingsmodule (diesel)
115Spoiler lamel controle module; Radiator lamel controle module; Wikkelingen van de impuls klep relais (diesel)
12–Niet gebruikt
1320Motor controle module
1440Starten
15BypassStarten
1630Verwarming van de brandstoffilter (diesel)
17–Niet gebruikt
18–Niet gebruikt
19–Niet gebruikt
20–Niet gebruikt
21–Niet gebruikt
22–Niet gebruikt
23–Niet gebruikt
241512 V aansluiting in de console tussen de voorstoelen
251512 V aansluiting in de console tussen de achterstoelen
261512 V aansluiting in de kofferbak/laadruimte
27–Niet gebruikt
2815Linkerkoplamp, sommige modellen met LED
2915Rechterkoplamp, sommige modellen met LED
30–Niet gebruikt
31BypassVerwarmde voorruit, linkerzijde
3240Verwarmde voorruit, linkerzijde
3325Hoofdverlichting lampen
3425Hoofdverlichting voorruit
3515Versnellingsbak controle module
3620Toeter
375Waarschuwingssirene
3840Remsysteem controle module (kleppen, parkeerrem).
3930Ruitenwissers
4025Hoofdverlichting achterruit
4140Verwarmde voorruit, rechterzijde
4220Stationaire verwarming
43–Niet gebruikt
44–Niet gebruikt
45BypassVerwarmde voorruit, rechterzijde
465Geactiveerd met de aansteking aan: motor controle module, transmissie elementen, elektrische stuurbekrachtiging, centrale elektrische module, remsysteem controle module.
47–Niet gebruikt
487.5Rechterkoplamp
4815Rechterkoplamp, sommige modellen met LED
49–Niet gebruikt
50–Niet gebruikt
515Accu verbinding controle module
525Airbag
537.5Linkerkoplamp
5315Linkerkoplamp, sommige modellen met LED
545Gaspedaalsensor
Motorruimte (Twin Engine)
Volvo V60 - zekeringen in de motorruimte (Twin Engine)
Volvo V60 – zekeringen in de motorruimte (Twin Engine)

Toewijzing van de zekeringen in de motorruimte (2019, Twin Engine)

NrAmp [A]Beschrijving
1–Niet gebruikt
2–Niet gebruikt
3–Niet gebruikt
45Actuator controle module voor activatie, wijziging van de positie van de automatische transmissie
55Controlemodule voor de hoge spanning verwarming van de koelvloeistof van de verbrandingsmotor
65Controlemodule voor de airconditioning; Afsluitklep voor de warmtewisselaar; Afsluitklep voor het koelmiddel dat door het airconditioningsysteem stroomt
75Controlemodule voor de hybride batterij; Hoogspanningsomvormer voor gecombineerde hoogspanningsgenerator, starten met een spanningsomvormer 500 V-12 V.
8–Niet gebruikt
910Omvormer voor de controle van de voeding van de elektrische motor van de achteras
1010Controlemodule voor de hybride batterij; Hoogspanningsomvormer voor gecombineerde hoogspanningsgenerator, starten met een spanningsomvormer 500 V-12 V.
115Oplaadeenheid
1210Afsluitklep voor de koelvloeistof van de hybride batterij; Koelvloeistofpomp 1 voor de hybride batterij
1310Koelvloeistofpomp voor het elektrische aandrijfsysteem
1425Koelventilator voor hybride componenten
15–Niet gebruikt
16–Niet gebruikt
17–Niet gebruikt
18–Niet gebruikt
19–Niet gebruikt
20–Niet gebruikt
21–Niet gebruikt
22–Niet gebruikt
23–Niet gebruikt
241512 V aansluiting in de console tussen de voorstoelen
251512 V aansluiting in de console tussen de achterstoelen
261512 V aansluiting in de kofferbak/laadruimte; USB-poorten voor iPad houders.
27–Niet gebruikt
28–Niet gebruikt
29–Niet gebruikt
30–Niet gebruikt
31BypassVerwarmde voorruit linkerzijde
3240Verwarmde voorruit linkerzijde
3325Hoofdverlichting lampen
3425Hoofdverlichting voorruit
35–Niet gebruikt
3620Toeter
375Waarschuwingssirene
3840Remsysteem controle module (kleppen, parkeerrem).
3930Ruitenwissers
4025Hoofdverlichting achterruit
4140Verwarmde voorruit, rechterzijde
4220Stationaire verwarming
43–Niet gebruikt
44–Niet gebruikt
45BypassVerwarmde voorruit, rechterzijde
465Geactiveerd met de aansteking aan: motor controle module; transmissie elementen; elektrische stuurbekrachtiging; centrale elektrische module.
47–Niet gebruikt
487.5Rechterkoplamp
4815Rechterkoplamp, sommige modellen met LED
49–Niet gebruikt
50–Niet gebruikt
515Accu verbinding controle module
525Airbag
537.5Linkerkoplamp
5315Linkerkoplamp, sommige modellen met LED
545Gaspedaalsensor

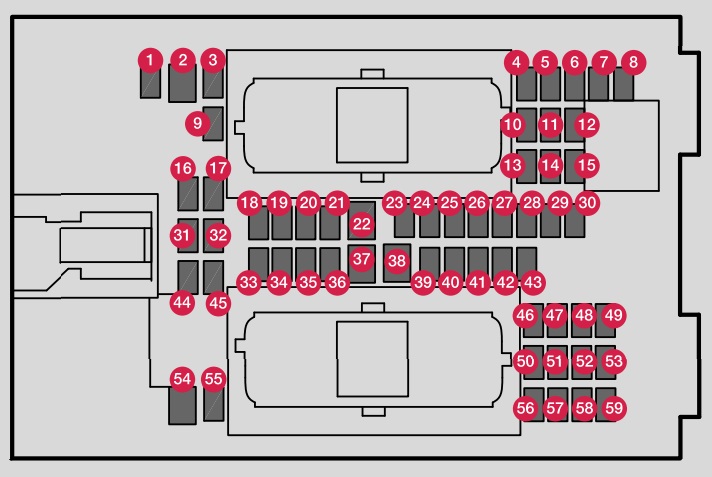

Onder het dashboard

Toewijzing van de zekeringen onder het dashboard (2019)

NrAmp [A]Beschrijving
1–Niet gebruikt
230Elektrische aansluiting in de console tussen de achterstoelen
3–Niet gebruikt
45Bewegingssensor
55Multimedia lezer
65Dashboard
75Knoppen van de centrale console
85Zonnesensor
920Sensus controle module
10–Niet gebruikt
115Stuurwielmodule
125Module voor de controle van de startknop en de parkeerrem
1315Verwarmde stuurwielmodule
14–Niet gebruikt
15–Niet gebruikt
16–Niet gebruikt
17–Niet gebruikt
1810Controlemodule van het klimaatsysteem
19–Niet gebruikt
2010OBD-II dataverbinding connector
215Centrale display
2240Ventilator controle module van het klimaatsysteem (voor)
235

Post correlati:

  1. Volvo 960 (1993-1997) – zekeringdoos
  2. Volvo 850 (1996-1997) – zekeringdoos
  3. Volvo V60 (sinds 2010) – batterij
  4. Volvo S60 II (vanaf 2010) – batterij
  5. Volvo S60 I (2000-2010) – batterij
  6. Volvo S40 en V40 (1995-2004) – zekeringdoos
  7. Volvo C40 (2021-…) – zekeringkast
  8. Volvo V90 (2017-2022) – zekeringdoos
Leggere  Volvo C40 Recharge (2022) - zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
