Lexus GS450h (L10; 2013-2017)

Schema van de zekeringen Lexus GS450h 2013-2017

---

---

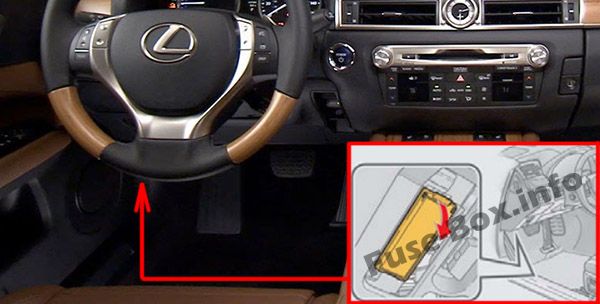

Locatie van de zekeringkast

De zekeringkast bevindt zich onder de linkerzijde van het dashboard, onder het deksel.

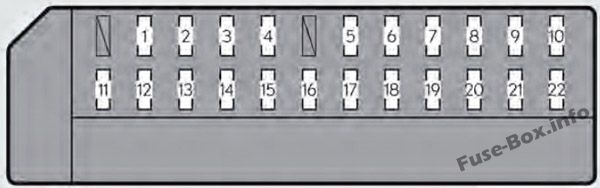

Schema van de zekeringkast

Toewijzing van de zekeringen in de zekeringkast van het passagierscompartiment nr. 1

№	Naam	Nominale stroom [A]	Circuitbescherming
1	STOP	7,5	Remlichten, hoge remlicht
2	P/WB	5	Hoofdschakelaar van het elektrische raam
3	P/SEAT1 F/L	30	Elektrische stoelen
4	D/L NR 1	25	Voedingssysteem voor deursluiting
5	NV-IR	10	Lexus nachtzicht
6	FL S/HTR	10	Verwarmers/ventilatoren van de stoelen
7	WISSER	30	Ruitenwissers
8	WISSER-IG	5	Ruitenwissers
9	LH-IG	10	Veiligheidsgordels, ECU carrosserie, AFS, bovenste module, regensensor, binnenspiegel, rijstrookcamera sensor (LKA), head-up display, versnellingsslot systeem, intuïtieve parkeerassistent, ECU van de linker voordeur, bestuurdersmonitoringssysteem, afstandsbediening touchscreen, elektrisch verstelbare stuurkolom, elektrische stoelen, panoramadak, ruitontwaseming, intuïtieve schakelaar voor parkeerassistent, PTC verwarming, blindehoekmonitor reinigingsapparaat
10	LH ECU-IG	10	2013: VDIM, ECB, D-SW MODULE (blindehoekmonitor, verwarmd stuurwiel), rijassistentiesysteem, AFS, EPB, klimaatbeheersingssysteem 2014-2015: VDIM, remsysteem, D-SW MODULE (blindehoekmonitor, verwarmd stuurwiel), rijassistentiesysteem, AFS, elektrische koelventilatoren, EPB, klimaatbeheersingssysteem, stuurhoek sensor
11	PORTA FL	30	Ontwasemers van de buitenspiegels, elektrische ramen (voor links)
12	CONDENSATOR (WN)	10	Condensator
13	STRGLOCK	15	Stuurvergrendelingssysteem
14	D/L NR 2	25	Voedingssysteem voor deursluiting
15	PORTA SINISTRA	30	Elektrisch raam (achter links)
16	HAZ	15	Knipperlichten, noodknipperlichten
17	LH-IG2	10	Multipoint/sequentiële injectie, remlichten, slim toegangssysteem met startknop, stuurvergrendelingssysteem, remsysteem, energiebeheer
18	links J/BB	7,5	ECU carrosserie
19	S/DACH	20	Panoramadak
20	P/SEAT2 F/L	25	Elektrische stoelen
21	TI&TE	20	Elektrisch verstelbare stuurkolom
22	Klimatisering	7,5	Klimatiseringssysteem

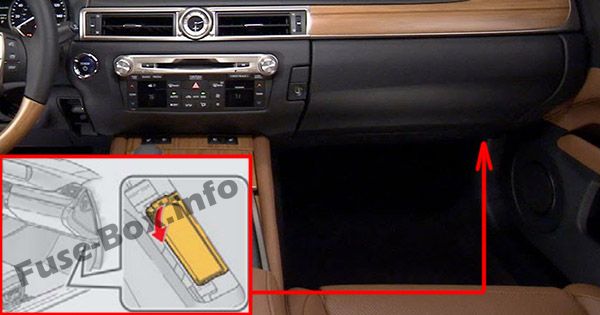

Locatie van de zekeringkast

Het bevindt zich onder de rechterzijde van het dashboard, onder het deksel.

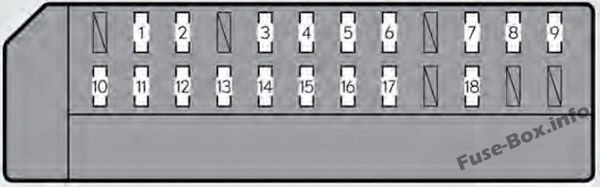

Schema van de zekeringkast

Toewijzing van de zekeringen in de zekeringkast in het passagierscompartiment nr. 2

№	Naam	Nominale stroom [A]	Circuitbescherming
1	P/SEAT1 voor/achter	30	Elektrische stoelen
2	FR P/UITGANG	15	Voedingspunt (voor)
3	ACHTER P/UITGANGEN	15	Voedingspunt (achter)
4	P/SEAT2 voor/achter	25	Elektrische stoelen
5	AVS	20	AVS
6	STRG HTR	15	Verwarmd stuurwiel
7	MYĆ SI	20	Voorruit sproeier
8	RH ECU-IG	10	2013: Navigatiesysteem, pre-collision veiligheidsgordels, klimaatbeheersingssysteem, EBC, Lexus nachtzicht, hellingsindicator en G-sensor 2014: Navigatiesysteem, pre-collision veiligheidsgordels, klimaatbeheersingssysteem, remsysteem, Lexus nachtzicht, hellingsindicator en G-sensor, condensator 2015: Navigatiesysteem, VGRS, pre-collision veiligheidsgordels, klimaatbeheersingssysteem, remsysteem, Lexus nachtzicht, hellingsindicator en G-sensor, condensator, dynamisch achterstuur systeem
9	RH-IG	10	Spanningsregelaar, verwarmingsschakelaar/ventilator, ECU van de rechter voordeur, CAN gateway ECU, bandenspanning waarschuwing systeem, elektrische stoelen
10	PORTA FR	30	Systeem voor de controle van de rechter voordeur (ontwasemers van de buitenspiegels, elektrische ramen)
11	PORTA RR	30	Elektrisch raam (achter rechts)
12	RAD NR 2	30	Audiosysteem
13	AM2	7,5	Energiebeheer
14	MULTIMEDIA	10	Navigatiesysteem, afstandsbediening touchscreen
15	RAD NR 1	30	Audiosysteem
16	AIRBAG	10	SRS airbagsysteem, passagiersclassificatiesysteem
17	OBD	7,5	On-board diagnostics systeem
18	ACC	7,5	ECU carrosserie, DCM, head-up display, RR CTRL, afstandsbediening touchscreen, navigatiesysteem, klok, versnellingspook

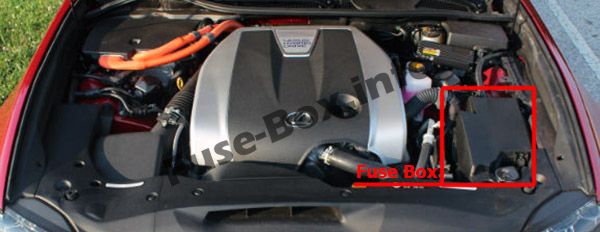

Locatie van de zekeringkast

De zekeringkast bevindt zich in de motorruimte (linkerzijde).

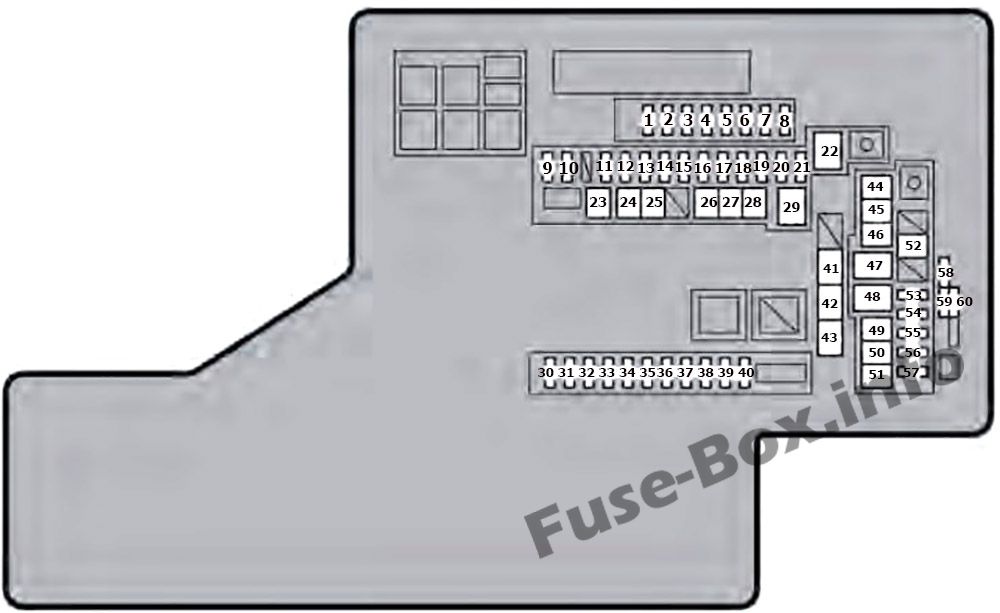

Schema van de zekeringkast

Toewijzing van de zekeringen in de zekeringkast van de motorruimte

№	Naam	Nominale stroom [A]	Circuitbescherming
1	IGN	10	Start systeem
2	INJ	10	Multipoint/sequentiële injectie
3	EFI NR 2	10	Inlaatsysteem, uitlaatsysteem
4	IG2 HOOFD	20	IGN, METER, INJ, AIRBAG, IG2 NO.1, LH-IG2
5	HOOFD EFI	25	Multipoint/sequentiële injectie, EFI NO.2
6	A/F	15	Luchtstroomsensor
7	EDU	20	Multipoint/sequentiële injectie
8	F/PMP	25	Multipoint/sequentiële injectie
9	H-LP RH-LO	20	Rechter koplamp (dimlichten)
10	H-LP LH-LO	20	Linker koplamp (dimlicht)
11	ABS HOOFD 2	10	Remsysteem
12	ABS HOOFD 1	10	Remsysteem
13	IGCT NR 1	30	IGCT nr. 2, IGCT nr. 3, IGCT nr. 4, IGCT nr. 5
14	ECU-B	7,5	VGRS, slim toegangssysteem met startknop
15	INW W/P	10	Hybride systeem
16	ETCS	10	Multipoint/sequentiële injectie
17	EPS-B	10	Elektrische stuurbekrachtiging
18	TAGLIO DC	30	KOPPA, MPX-B
19	CLACSON	10	claxon
20	FILO	5	Passagiersclassificatiesysteem
21	televisie	7,5	Afstandsbediening touchscreen

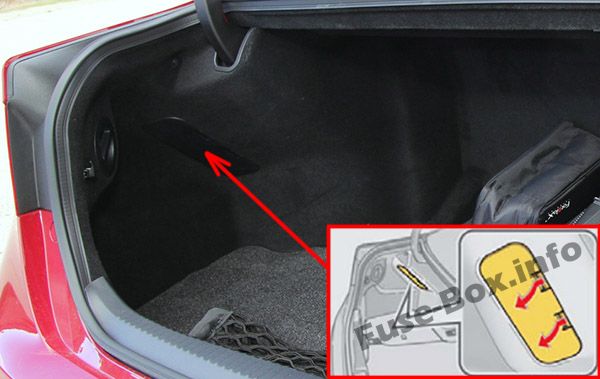

Locatie van de zekeringkast

Het bevindt zich aan de linkerkant van de kofferbak, achter het deksel.

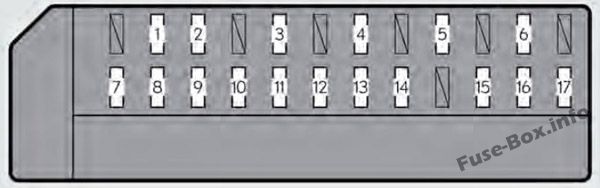

Schema van de zekeringkast

Toewijzing van de zekeringen in de kofferbak

№	Naam	Nominale stroom [A]	Circuitbescherming
1	PSB	30	Pre-collision veiligheidsgordels
2	PTL	25	Voeding voor het openen en sluiten van de kofferbak
3	RR J/BB	10	Slim toegangssysteem met startknop
4	RR S/HTR	20	Verwarmers van de achterstoelen
5	FR S/HTR	10	Verwarmers/ventilatoren van de voorstoelen
6	RR FOG	10	Afwezig circuit
7	DC/DC-S (WN)	7,5	DC/DC converter
8	BATERIJVENTILATOR (WN)	20	Ventilatiesysteem voor de hybride batterij (aandrijfbatterij)
