Volvo S90 (1997-2019) – zekeringdoos

Jeroen van Vliet

Volvo S90 (1997-1998) – schema van de zekering

Productiejaar: 1997, 1998.

Zekering voor sigarettenaansteker (voedingsaansluiting) in Volvo S90 (1997-1998) is de zekering 10 in de zekeringkast in het interieur.

Zekeringkast

Volvo 960 – zekeringen – positie

De zekeringen bevinden zich op drie verschillende plaatsen in de auto:

Zekeringen in de hoofdzekeringkast (A) beschermen de gehele elektrische installatie.

Zekeringen in de relais / zekeringkast (B) beschermen de elektrische functies en componenten in de motorruimte.

Zekeringkast in het interieur (C) bevat zekeringen die verschillende functies binnen de auto beschermen.

Hoofdzekeringkast (kast A)

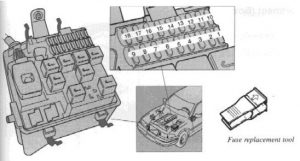

Volvo S90 – hoofdzekeringkast (A)
Nr Beschrijving Amp [A]
1 Achterruitverwarming;
Centrale vergrendeling;
Voeding relais “B”;
Contactschakelaar.		 50
2 Audio-installatie,
elektrische stoelen,
noodverlichting,
interieurverlichting,
elektrische antenne,
trekhaak stroom		 50
3 Voeding relais “A” 50
4 Voeding relais,
ontstekingsrelais		 50
5 ABS-eenheid 50
6 Luchtpomp,
startmotor spoel,
claxon		 50
7 Elektrische koelventilator 50
8 Positie/stalling relais,
koplamp relais,
mistlamp relais		 50

Relais / zekeringkast (kast B)

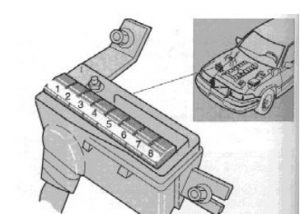

Volvo S90 – Relais zekeringkast (B)
Nr Beschrijving Amp [A]
1 Motorbesturingsmodule;
Automatische transmissie besturingsmodule.		 5
2 AC relais 5
3 Relais,
luchtpomp,
verhit zuurstofsensor		 15
4 Brandstofpomp 15
5 Brandstofinjectie;
Massastroomsensor (MAF);
Minimale luchtcontrole;
Motorbesturingsmodule.		 15
6 Automatische transmissie besturingsmodule 15
7 Ontstekingsspoel 25
8 Mistlampen 25
9 Reserve –
10 Positielichten, linker stalling 15
11 Positielichten, rechter stalling 15
12 Linker dimlicht 15
13 Rechter dimlicht,
dashboard		 15
14 Linker grootlicht 15
15 Rechter grootlicht 15
16 Airconditioningcompressor 15
17 Claxon 15
18 Accessoires –

Zekeringkast in het interieur (kast C)

Volvo S90 – zekeringen – interieur
Nr Beschrijving Amp [A]
1 Achterruitverwarming 25
2 Centrale vergrendeling 20
3 Remlicht,
lichtschakelaar		 15
4 Contact sleutel, SRS 10
5 Reserve –
6 Voorruitwissers/
voorruit sproeier,
koplampen,
claxon relais		 25
7 Klimatiseringseenheid 20
8 Elektrische stoelen,
elektrische buitenspiegels,
achterklep sproeier (stationwagen),
instrumentverlichting,
Omgevings temperatuur		 15
9 Audio-installatie 15
10 Sigarettenaansteker/accessoires 15
11 Interieurverlichting,
versnellingsselector		 5
12 ABS 5
13 Klok, interieurverlichting/compartiment,
lampjes voor open deuren,
verlichting van de laadruimte,
cosmetische spiegel		 10
14 Claxon 10
15 Elektrische antenne,
koplamp indicator,
trekhaak		 20
16 Accessoires 20
17 Waarschuwingslichten,
knipperlichten,
gevarendriehoek		 20
18 Audio/amplifier,
CD-wisselaar		 15
19 Achteruitrijlichten,
knipperlichten,
cruise control		 15
20 Lichtschakelaar,
dimlicht/grootlicht relais		 15
21 Herinnering om de veiligheidsgordels vast te maken;
Achterruitverwarming elektrisch
met timer.		 5
22 Verwarmd bestuurderszitje 15
23 Verwarmd passagierszitje 15
24 Achtermistlampen 5
25 Elektrische stoelen* 30
26 Elektrische ramen,
elektrisch schuifdak*		 30
* Automatische schakelaars
** Sommige van de genoemde apparaten/systemen
zijn mogelijk alleen beschikbaar
in bepaalde modellen
of alleen als opties
Leggere  Volvo V40 I (1995-2004) - batterij

Volvo S90 (2016-2017) – schema van de zekering

Productiejaar: 2016, 2017.

Zekering voor sigarettenaansteker (voedingsaansluiting) in Volvo S90 (2016-2017) is de zekering 24 in de zekeringkast in de motorruimte.

Zekeringen in de motorruimte

Volvo S90 – zekeringen – motorruimte
Nr Beschrijving Amp [A]
19 – –
19 – –
20 – –
21 – –
22 – –
23 Voorkant USB-aansluiting* 5
24 12 V aansluiting in de console voor tussen de stoelen 15
25 12 V aansluiting aan de achterkant van de console tussen de stoelen; 12 V aansluiting in de console tussen de achterstoelen. 15
26 12 V aansluiting in de kofferbak 15
27 – –
28 – –
29 – –
30 – –
31 Verwarmde voorruit*, bestuurderszijde Tak
32 Verwarmde voorruit*, bestuurderszijde 40
33 Koplampen sproeier* 25
34 Voorruit sproeier 25
35 – –
36 Claxon 20
37 Waarschuwingssirene* 5
38 Module voor remsysteem controle (kleppen, handrem). 40
39 Ruitenwissers 30
40 Achterruit sproeier 25
41 Verwarmde voorruit*, passagierszijde 40
42 – –
43 Module voor remsysteem controle (ABS-pomp) 40
44 – –
45 Verwarmde voorruit*, passagierszijde Tak
46 Voeding bij contact aan voor: motorbesturingsmodule, transmissiecomponenten, elektrische stuurbekrachtiging, centrale elektrische module; Module voor remsysteem controle. 5
47 – –
48 Passagierszijde koplamp 7,5
49 – –
50 – –
51 Module voor batterijverbinding controle 5
52 Airbag; Passagiersgewicht sensor (OWS). 5
53 Bestuurderszijde koplamp 7,5
54 Gaspedaal sensor 5
55 Module voor versnellingsbak controle 15
56 Module voor motorbesturing 5
57 – –
58 – –
59 – –
60 – –
61 Module voor motorbesturing; Ontsteking; Turbocompressor klep. 20
62 Solenoïden; Kleppen; Thermostaat van het motor koelsysteem. 10
63 Vacuumregelaars; Klep 7,5
64 Module voor spoiler controle; Module voor radiateur rooster controle; Brandstoflekdetectie. 5
65 – –
66 Verhitte zuurstofsensoren (voor en achter) 15
67 Oliepomp solenoïde; Magnetische koppeling van de airconditioning; Verhitte zuurstofsensor (midden). 15
68 – –
69 Module voor motorbesturing 20
70 Ontstekingsspoel; Ontstekingskaarsen. 15
71 – –
72 – –
73 – –
74 – –
75 – –
76 – –
77 Start Tak
78 Start 40

Zekeringen in het interieur

De zekeringen in het passagiersgedeelte zijn onder het dashboard geplaatst.

Leggere  Volvo XC60 (2009-2022) – zekeringdoos

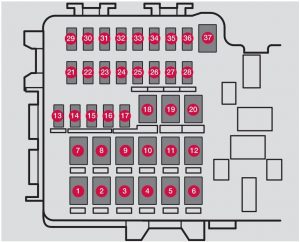

Volvo S90 – zekeringen – passagiersgedeelte
Nr Beschrijving Amp [A]
1 – –
2 120 V aansluiting aan de achterkant van de console tussen de stoelen* 30
3 – –
4 Bewegingssensor van het alarmsysteem A 5
5 Multimedia-speler 5
6 Instrumentenpaneel 5
7 Knoppen van de middenconsole 5
8 Zonnesensor 5
9 – –
10 – –
11 Stuurwielmodule 5
12 Module voor startknop en handrem. 5
13 Verwarmde stuurwielmodule* 15
14 – –
15 – –
16 – –
17 – –
18 Module voor klimaatbeheersingssysteem 10
19 – –
20 Onboard diagnostiek (OBDII) 10
21 Centrale display 5
22 Module voor ventilator van het klimaatbeheersingssysteem (voor) 40
23 – –
24 Instrumentverlichting; Extra verlichting; Automatische dimfunctie voor achteruitkijkspiegel; Regen- en lichtsensor; Toetsenbord in de achterconsole tunnel*; Voorstoelen elektrisch verstelbaar*. 7,5
25 Module voor bestuurdersassistentie functies 5
26 Schuifdak en zonnescherm* 20
27 Head-Up display * 5
28 Verlichting voor instap 5
29 – –
30 Display van de console in het plafond (herinnering om de gordels vast te maken, indicator voor zij-airbag passagier). 5
31 – –
32 Vochtigheidssensor 5
33 Module voor achterportieren passagierszijde 20
34 Zekeringen in de kofferbak 10
35 Module voor internetverbinding; Module voor Volvo On Call controle. 5
36 Module voor achterportieren bestuurderszijde 20
37 Module voor infotainment controle (versterker) 40
38 – –
39 Module voor multiband antenne 5
40 Massagefunctie voor de voorstoel 5
41 – –
42 – –
43 Module voor brandstofpomp controle 15
44 – –
45 – –
46 Verwarming van de bestuurdersstoel* 15
47 Verwarming van de passagiersstoel* 15
48 Koelvloeistofpomp 10
49 – –
50 Module voor voorportieren bestuurderszijde 20
51 Module voor actieve chassis controle* 20
52 – –
53 Module voor Sensus controle 10
54 – –
55 – –
56 Module voor voorportieren passagierszijde 20
57 – –
58 – –
59 Automatische schakelaar voor de zekeringen 53 en 58 15

Zekeringen in de kofferbak

Volvo S90 – zekeringen – motor
Nr Beschrijving Amp [A]
1 Verwarmde achterruit 30
2 – –
3 Pneumatische ophangingsmodule* Gecomprimeerd 40
4 Motor voor vergrendeling van de achterbank – passagierszijde 15
5 – –
6 Motor voor vergrendeling, achterbank – bestuurderszijde 30
7 – –
8 – –
9 Voeding voor de achterklep ontgrendeling* 25
10 Module voor elektrisch verstelbare voorstoel (passagierszijde)* 20
11 Trekhaak* controle module 40
12 Module voor veiligheidsgordelspanner (passagierszijde) 40
13 Interne wikkelingen van het relais 5
14 – –
15 Module voor voetbeweging detectie om de kofferbakvergrendeling te openen* 5
16 – –
17 – –
18 Trekhaak* controle module 25
19 Elektrisch verstelbare voorstoel (module bestuurdersstoel *) 20
20 Module voor veiligheidsgordelspanner (bestuurderszijde) 40
21 Parkeercamera * 5
22 – –
23 – –
24 – –
25 – –
26 Airbag en veiligheidsgordelspanner modules 5
27 – –
28 Verwarmde achterstoel (bestuurderszijde)* 15
29 – –
30 Informatie over dode hoek (BLIS)* 5
31 – –
32 Veiligheidsgordelspanner modules 5
33 Actuator van het emissiesysteem 5
34 – –
35 Module voor vierwielaandrijving controle* 15
36 Verwarmde achterstoel (passagierszijde)* 15
37 – –
Leggere  Volvo S80 I (1998-2006) - batterij

Schema van de zekeringen Volvo S90 2017-2019…


Zekeringen voor sigarettenaansteker (voedingsaansluitingen) in Volvo S90 zijn de zekeringen #24 (12 volt aansluiting in de voorste tunnelconsole), #25 (12 volt aansluiting aan de achterkant van de tunnelconsole, 12 volt aansluiting in de tunnelconsole tussen de achterstoelen), #26 (12 V aansluiting in de kofferbak) in de zekeringkast in de motorruimte en zekering 2 (120 V aansluiting aan de achterkant van de tunnelconsole) in de zekeringkast onder het dashboard en zekering nr. 5 (2018-2019: 12 V aansluiting in de tunnelconsole – alleen Excellence-modellen) in de kofferbak.

Index

  • Locatie van de zekeringkast
  • Schema’s van de zekeringkasten
    • 2017
    • 2018
    • 2018 Bifuel
    • 2019

Locatie van de zekeringkast

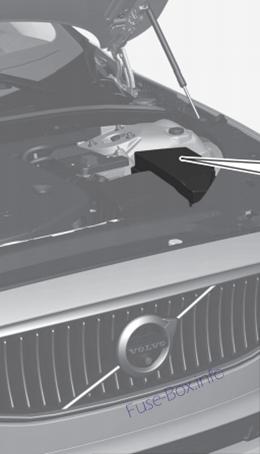

1) Motorruimte

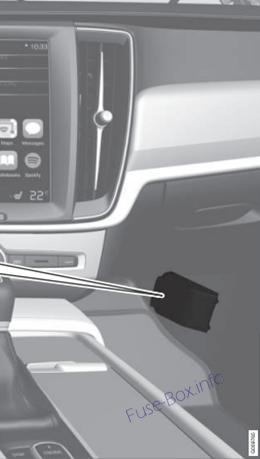

2) Onder het dashboard


3) Kofferbak

Schema’s van de zekeringkasten

2017

Motorruimte

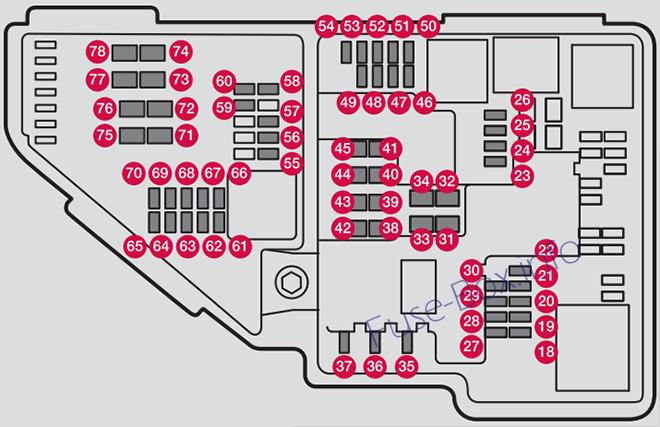

Schema van de zekeringkast onder de motorkap: Volvo S90 (2017)

ad vertisements

https://googleads.g.doubleclick.net/pagead/ads?client=ca-pub-1901614450140333&output=html&h=200&slotname=4990925628&adk=1244198169&adf=2143558599&pi=t.ma~as.4990925628&w=829&fwrn=16&lmt=1632404749&rafmt=11&psa=0&format=829×200&url=https%3A%2F%2Ffuse–box-info.translate.goog%2Fvolvo%2Fvolvo-s90-2017-2018-fuses-and-relays%3F_x_tr_sl%3Den%26_x_tr_tl%3Dpl%26_x_tr_hl%3Dpl%26_x_tr_pto%3Dajax%2Celem&flash=0&wgl=1&dt=1632404746749&bpp=2&bdt=424&idt=2641&shv=r20210921&mjsv=m202109200101&ptt=9&saldr=aa&prev_fmts=0x0%2C829x200&nras=1&correlator=2484678047108&frm=6&ife=1&pv=1&ga_vid=760690724.1632404749&ga_sid=1632404749&ga_hid=816708710&ga_fc=0&nhd=1&rplot=4&u_tz=120&u_his=7&u_java=0&u_h=768&u_w=1366&u_ah=728&u_aw=1366&u_cd=24&u_nplug=3&u_nmime=4&adx=-12245933&ady=-12245933&biw=-12245933&bih=-12245933&isw=1351&ish=509&ifk=151364000&scr_x=-12245933&scr_y=-12245933&eid=31062524&oid=3&pvsid=4443845782997580&pem=283&top=http%3A%2F%2Ftranslate.google.com&eae=0&brdim=0%2C0%2C0%2C0%2C1366%2C0%2C0%2C0%2C1366%2C509&vis=2&rsz=%7C%7CeE%7C&abl=CS&pfx=0&fu=128&bc=23&ifi=3&uci=3.ls6jjukrxamp&fsb=1&xpc=gyV6pVgJ6O&p=https%3A//fuse–box-info.translate.goog&dtd=2653

Toewijzing van de zekeringen in de motorruimte (2017)

№ Functie Amper
18
19
20
21
22
23 Voorkant USB-aansluiting (optie) 5
24 12 V aansluiting in de voorste tunnelconsole 15
25 12 V aansluiting aan de achterkant van de tunnelconsole, 12 V aansluiting in de tunnelconsole tussen de achterstoelen 15
26 12 V aansluiting in de kofferbak 15
27 – –
28 – –
29 – –
30 – –
31 Verwarmde voorruit bestuurderszijde (optie) Tak
32 Verwarmde voorruit bestuurderszijde (optie) 40
33 Koplampen sproeier (optie) 25
34 Voorruit sproeier 25
35 – –
36 Claxon 20
37 Waarschuwingssirene (optie) 5
38 Module voor remsysteem controle (kleppen, handrem) 40
39 Ruitenwissers 30
40 Achterruit sproeier 25
41 Verwarmde voorruit passagierszijde (optie) 40
42 – –
43 Module voor remsysteem controle (ABS-pomp) 40
44 – –
45 Verwarmde voorruit passagierszijde (optie) Tak
46 Voeding wanneer contact aan: motorbesturingsmodule; transmissiecomponenten, elektrische stuurbekrachtiging, centrale elektrische module 5
47 – –
48 7,5 Passagierszijde koplamp
49 – –
50 – –
51 – –
52 5 Airbag; Passagiersgewicht sensor (OWS)
53 7,5 Bestuurderszijde koplamp
54 5 Gaspedaal sensor
