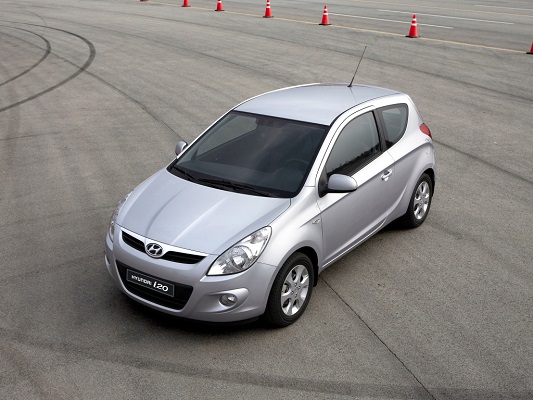

Hyundai i20 (2008-2014) – zekeringdoos

Jeroen van Vliet

Hyundai i20 (2008-2014) – schema van de zekering

Productiejaar: 2008, 2009, 2010, 2011, 2012, 2013, 2014.



Zekeringkast in het interieur

Schema van de zekeringkast



Nr Ampèrages [A] Beschrijving
1 10 A Motorstuurunit of niet gebruikt;

Zekeringkast en relais in de motorruimte, relais R7, R8.
2 20A Stuurhuis controle unit
3 10 A Opvouwbare/uitklapbare buitenspiegel
4 10 A Relais van de mistlampen
5 20A Relais voor het ontgrendelen van de achterklep;

Deurvergrendelingsrelais;

Stallingsrelais.
6 15A Relais van het veiligheidssysteem
7 10 A Relais van de achtermistlamp
8 25A Niet gebruikt
9 15A Aansteker
10 10 A Elektrische spiegels;

Audio;

Boordcomputer.
11 10 A Rechter koplamp;

Geïntegreerde achterlichten;

Verlichting.
12 10 A Relais van het dagrijverlichtingssysteem;

Kentekenverlichting;

Geïntegreerd linker achterlicht;

Linker koplamp.
13 10 A Waarschuwingsschakelaar
14 10 A Instrumentenpaneel
15 10 A Schakelaar van het versnellingsbereik;

Achterlichtschakelaar.
16 15A Ontstekingsspoelen 1-4;

Condensator.
17 10 A ESP controle unit;

Schakelaar van het elektronische stabiliteitsprogramma (ESP);

Stuurhoek sensor;

ABS controle unit;

Hellingshoek sensor;

Zekeringkast en relais in de motorruimte, diagnostische connector.
18 10 A EPS controle unit van de generator;

Controle unit voor bandenspanning monitoring.
19 10 A Hoofd overbelast schakelaar;

Impuls generator;

Voertuigsnelheid sensor.
20 10 A Boordcomputer;

Instrumentenpaneel;

Carrosserie controle unit (BCM).
21 15A Elektrisch raam van de bestuurder
22 15A Schakelaar van de noodverlichting;

Relais van de waarschuwingslichten.
23 10 A Veiligheidsgordel schakelaar;

SRS controle unit.
24 25A Niet gebruikt
25 15A Remlichtschakelaar;

Databus connector;

Raamvoeding relais.
26 10 A Brandstoffilter waarschuwing;

Massale luchtstroommeter;

Motorstuurunit;

Aandrijfsysteem controle unit (PCM).
27 10 A Verlichting hoogte schakelaar;

Temperatuur sensor in de auto;

Carrosserie controle unit (BCM);

Airconditioning controle unit;

Schakelaar van het schuifdak;

Koplampen;

Zekeringkast en relais in de motorruimte, relais R2, R3, R5;

Zekeringkast en relais nr. 1 in de motorruimte, relais R2, R3.
28 10 A Rechter koplamp;

Instrumentenpaneel.
29 15A Achterruitenwisser motor;

Multifunctionele schakelaar.
30 15A Schakelaar van de verwarmde voorstoelen
31 25A Elektrische ramen, hoofdschakelaar;

Elektrische ramen van de bestuurder;

Schakelaar van de linker achterramen;

Schakelaar van het passagiersraam (stuur aan de rechterkant).
32 25A Elektrische ramen, hoofdschakelaar;

Elektrische ramen van de bestuurder;

Schakelaar van de rechter achterramen;

Schakelaar van het passagiersraam (stuur aan de linkerkant).
33 10 A Relais van de achterverwarming;

Deuropening;

Dashboard;

Boordcomputer;

Controle unit voor bandenspanning monitoring;

Carrosserie controle unit (BCM);

Airconditioning controle unit;

Bagageruimte verlichting;

Plafondconsole;

Voorste binnenverlichting;

Binnenverlichting.
34 20A Audio
35 10 A Linker koplamp
36 10 A Motor controle unit;

Aandrijfsysteem controle unit (PCM);

Airconditioning controle unit;

Elektrische spiegels.
37 25A Voorruitwisser motor;

Multifunctionele schakelaar.
R1 Relais van de achterverwarming
R2 Relais van de raamvoeding
R3 Relais van de mistlampen
R4 Relais van de achtermistlamp
R5
R6 Deurvergrendelingsrelais;

Deurontgrendelingsrelais.
R7 Relais van de achterklep vergrendeling;

Relais van de achterklep ontgrendeling.
R8 Relais van het achterlicht
R9 Relais van het dagrijverlichtingssysteem
R10 Relais van de noodverlichting



Zekeringkast in de motorruimte



Schema van de zekeringkast

Nr Ampèrages [A] Beschrijving
1 niet gebruikt
2 niet gebruikt
3 50A Ontsteking
4 30A Motor controle relais
5 30A Relais van de brandstoffilter verwarming
6 40A Ontsteking
7 10 A Relais van de claxon
8 niet gebruikt
9 niet gebruikt
10 10 A Koelventilator, lage snelheid relais;

Koelventilator, hoge snelheid relais;

Zuurstofsensor;

Remlichtschakelaar;

Luchtverwarming.
11 niet gebruikt
12 10 A Aarde
13 10 A Brandstofdrukregelaar
14 20A Motor controle unit
15 15A Relais van de airconditioning;

Positiesensor van de nokkenas;

Variabele geometrie turbo (VGT);

EGR;

Immobisator controle unit;

Zekeringkast en relais nr. 1 in de motorruimte, relais R1, R4.
16 niet gebruikt
17 10 A Airconditioning controle unit
18 niet gebruikt
19 niet gebruikt
20 10 A Relais van de airconditioning
21 50A Zekeringkast en relais in het interieur, relais R2;

Zekeringkast en relais in het interieur, zekeringen 21, 22.
22 50A Zekeringkast en relais in het interieur, relais R8;

Zekeringkast en relais in het interieur, zekeringen 2 – 7, 25, 33, 34.
23 30A Koelventilator, lage snelheid relais;

Koelventilator, hoge snelheid relais.
24 125A Zekeringkast en relais van de generator in de motorruimte, zekeringen 20, 25 – 29, 34
25 40A ABS controle unit;

ESP controle unit;

Universele controle connector.
26 40A ABS controle unit;

ESP controle unit;

Universele controle connector.
27 40A Relais van de achterverwarming
28 40A Relais van de ventilator
29 80A EPS controle unit
30 25A Reserve zekering
31 20A Reserve zekering
32 15A Reserve zekering
33 10 A Reserve zekering
34 150A Zekeringkast en relais nr. 1 in de motorruimte, relais R1 – R4
R1 Niet gebruikt
R2 Relais van de ventilator
R3 Relais van de brandstoffilter verwarming
R4 Motor controle relais
R5 Relais van het dagrijverlichtingssysteem
R6 Relais van de airconditioning
R7 Relais van de startmotor
R8 Relais van het veiligheidssysteem
R9 Relais van de claxon
R10 Koelventilator, lage snelheid relais
R11 Koelventilator, hoge snelheid relais



Aanvullende zekeringkast in de motorruimte.



Nr Ampèrages [A] Beschermde circuits
1 50A PTC, relais 3
2 50A PTC, relais 2
3 50A PTC, relais 1
4 80A Relais van de gloeikaarsen;

Luchtverwarming.
R1 Relais van de gloeikaars
R2 PTC, relais 3
R3 PTC, relais 2
R4 PTC, relais 1
