Hyundai Elantra VII (2021)

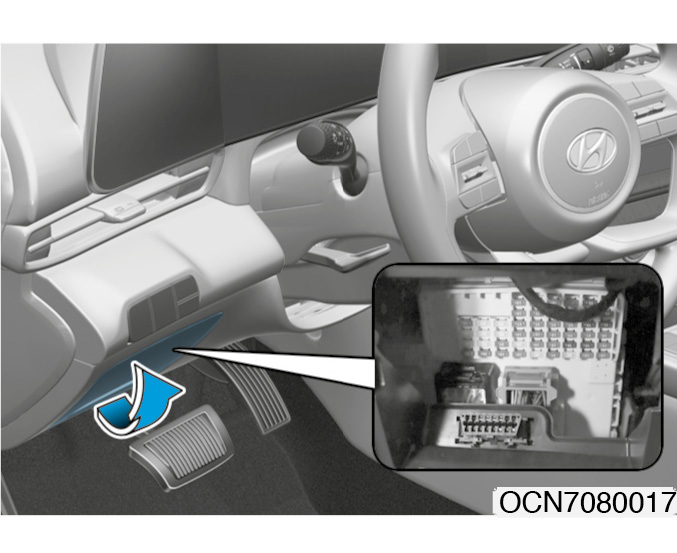

Vervangen van de zekeringen onder het dashboard
1. Zet het voertuig uit.
2. Zet alle schakelaars uit.

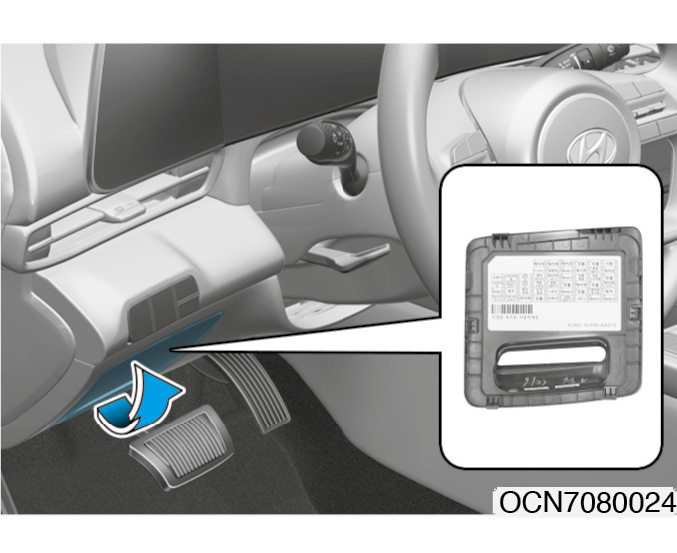

3. Verwijder de deksel van de zekeringkast.
4. Gebruik het etiket aan de binnenkant van de deksel van de zekeringkast om de zekering te lokaliseren die gecontroleerd moet worden.

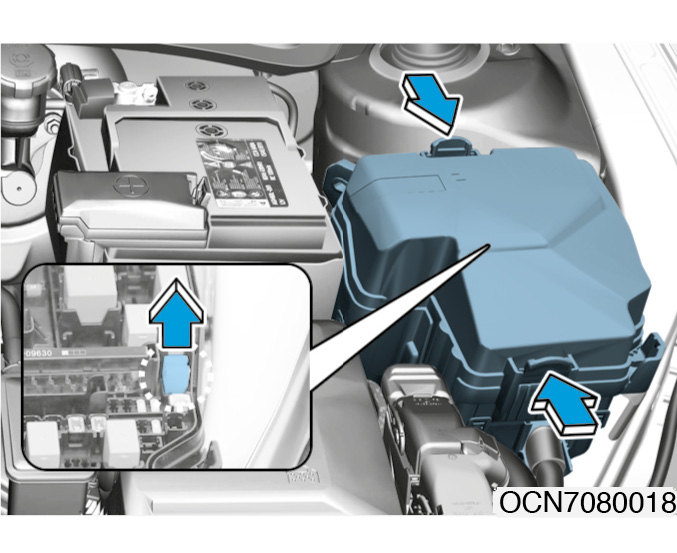

5. Trek de te controleren zekering eruit. Gebruik het gereedschap dat in de zekeringkast in de motorruimte zit om de zekering te verwijderen.
6. Controleer de verwijderde zekering: als deze doorgebrand is, moet deze worden vervangen. Reservezekeringen bevinden zich in de zekeringkast onder het dashboard (of in de zekeringkast in de motorruimte).
7. Plaats een nieuwe zekering van hetzelfde type en ampèrage en zorg ervoor dat deze goed vastzit in de klemmen. Als de zekering los zit in de klemmen, neem dan contact op met een Hyundai Erkende Servicecentrum (CAS).
In geval van een gebrek aan de juiste reservezekering in een noodsituatie, gebruik een zekering van hetzelfde type en ampèrage die een ongebruikt circuit beschermt, bijvoorbeeld het circuit van de sigarettenaansteker.
Als de koplampen of andere elektrische apparatuur van het voertuig niet werken en de zekering van het betreffende circuit intact is, controleer dan de zekeringen in de kast in de motorruimte. Als de zekering in deze kast doorgebrand is, moet deze worden vervangen door een zekering van hetzelfde ampèrage.

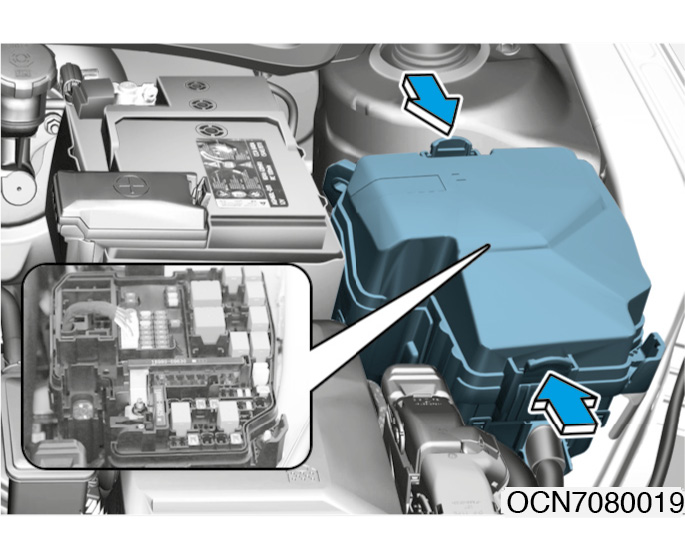

Vervangen van de zekeringen in de motorruimte
1. Zet het voertuig uit.
2. Zet alle schakelaars uit.

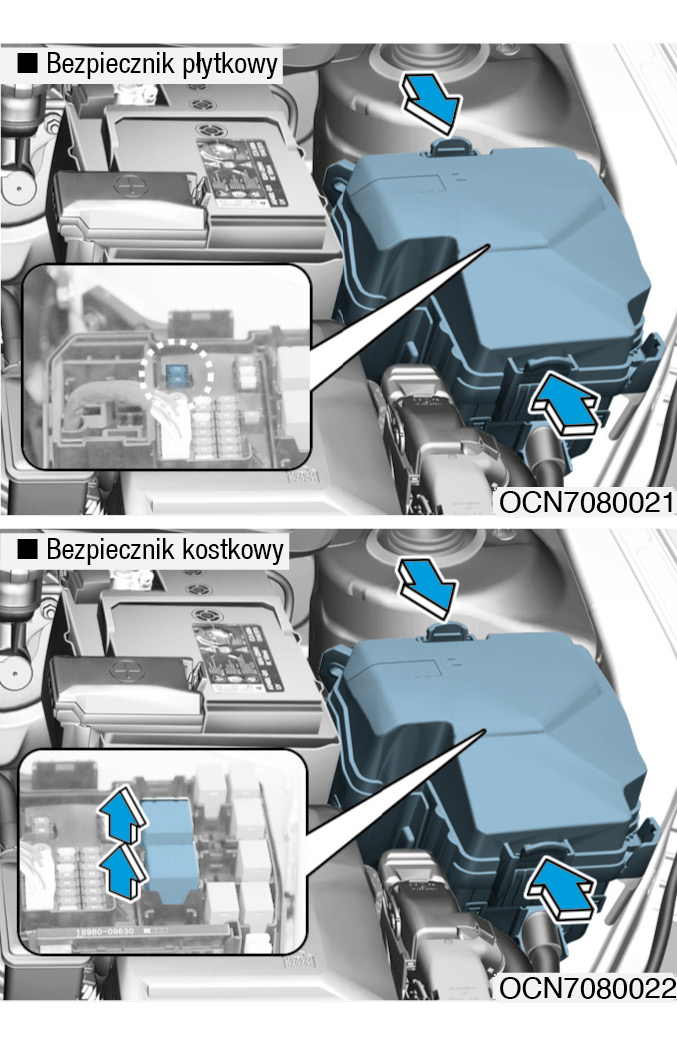

3. Druk op de rand van de deksel van de zekeringkast en til de deksel vervolgens op en verwijder deze.
4. Controleer de verwijderde zekering: als deze doorgebrand is, moet deze worden vervangen. Gebruik het gereedschap dat in deze zekeringkast zit om een zekering te verwijderen of te plaatsen.
5. Plaats een nieuwe zekering van hetzelfde type en ampèrage en zorg ervoor dat deze goed vastzit in de klemmen. Als de zekering los zit in de klemmen, neem dan contact op met een Hyundai Erkende Servicecentrum (CAS).
Zorg ervoor dat u de deksel van de zekeringkast in de motorruimte correct terugplaatst. De juiste plaatsing van de deksel wordt bevestigd door een kenmerkende klik. Anders kan er water in de kast komen en een elektrische storing veroorzaken.
Hoogstroomzekeringen (hoofdzekeringen)
Als een zekering die een hoogstroomcircuit beschermt doorbrandt, volg dan deze stappen:
1. Zet het voertuig uit.
2. Koppel de negatieve (-) klem van de accu los.
3. Druk op de rand van de deksel van de zekeringkast en til de deksel vervolgens op en verwijder deze.

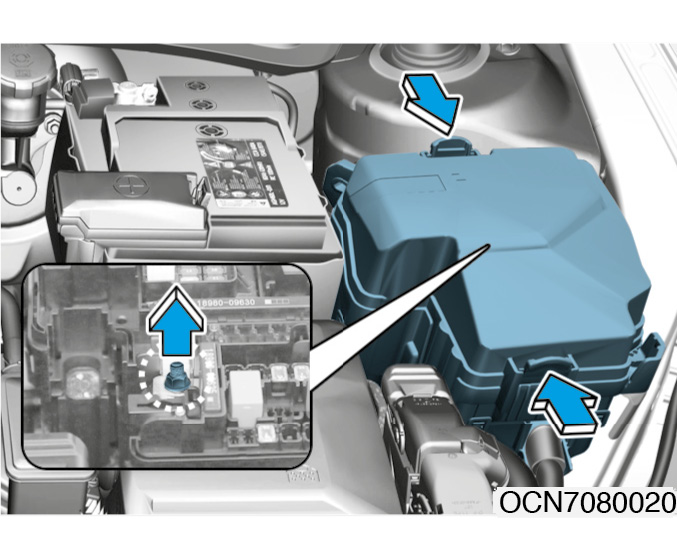

4. Draai de moeren los die in de bovenstaande illustratie zijn aangegeven.
5. Vervang de zekering door een nieuwe van hetzelfde type en met dezelfde specificaties.
6. Monteer in omgekeerde volgorde van demontage.
In geval van een doorgebrande hoogstroomzekering, neem contact op met een Hyundai Erkende Servicecentrum (CAS).
Beschrijving van de zekeringen en relais
Zekeringkast onder het dashboard

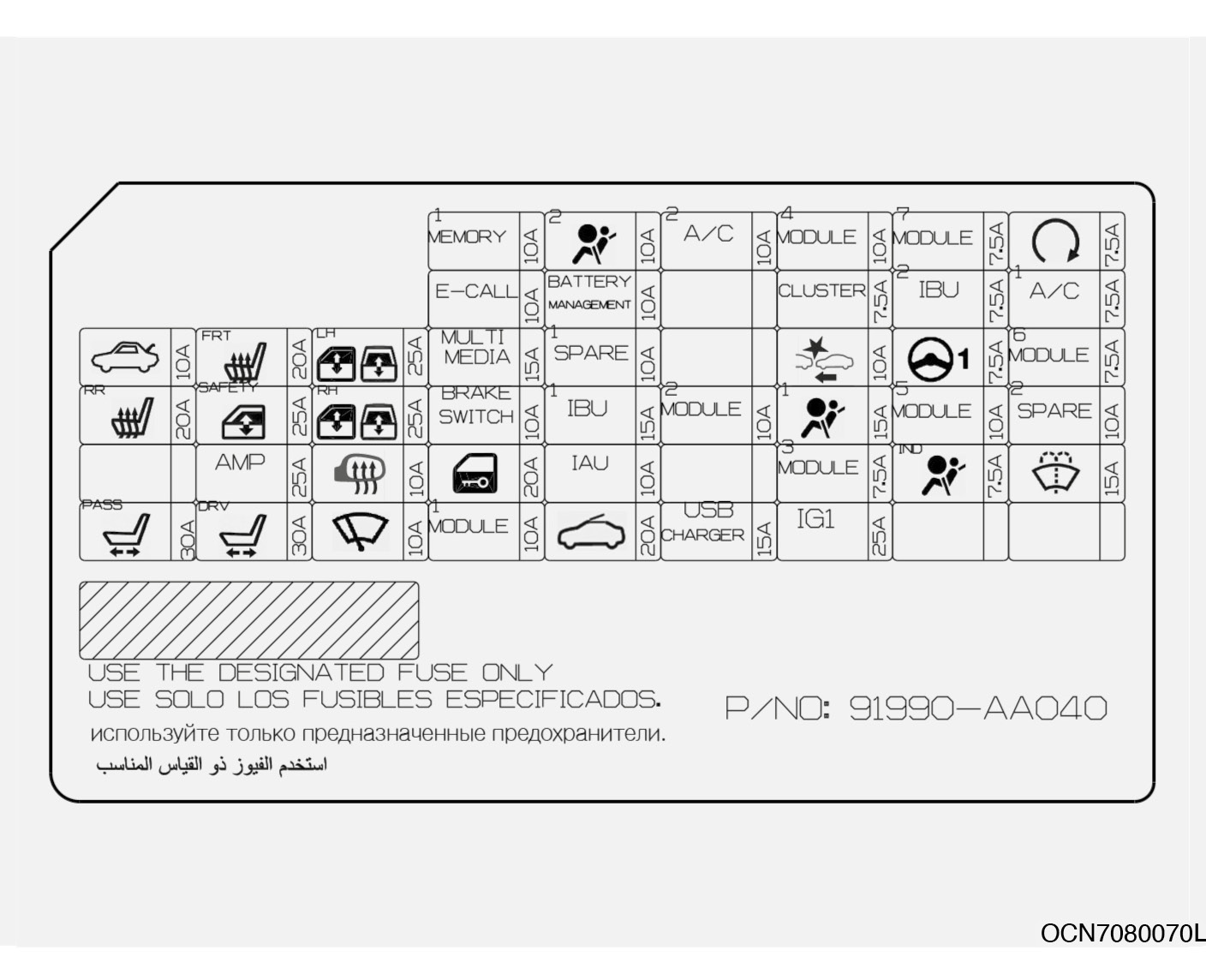

Aan de binnenkant van de deksels van de zekeringkasten en relais staan de namen van de zekeringen en het ampèrage vermeld.
InformatieDe werkelijke indeling van de zekeringkasten van het aangekochte voertuig kan afwijken van die in de handleiding. De verstrekte informatie weerspiegelt de status op het moment van publicatie. Gebruik bij het controleren van de zekeringen de beschrijvingen op de deksels van hun kasten.
Zekeringkast onder het dashboard |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Naam |
Aanduiding |
Ampèrage |
Beschermd circuit |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MEMORY1 |
|
10 A |
Vouw- en uitvouwrelais van de buitenspiegels, geheugeninstellingen (IMS) van de bestuurder, elektrisch bediende buitenspiegel aan bestuurders-/passagierszijde, instrumentenpaneel, controlemodule van het klimaatbeheersingssysteem |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
AIR BAG2 |
|
10 A |
Controlemodule van het SRS-airbagsysteem |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
A/C2 |
|
10 A |
B/P-kast nabij de motor (RLY.13), controlemodule van het klimaatbeheersingssysteem, ventilatormotor, ventilatorweerstand |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MODULE4 |
|
10 A |
Controlemodule van het rijstrookbehoudsysteem (LKA), schakelaars in het dashboard, controlemodule van het parkeercollision assistentiesysteem, IBU-eenheid, indicator van de A/T transmissiemodus, schakelaars in de voorconsole |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MODULE7 |
|
7,5 A |
Controlemodule van het parkeercollision assistentiesysteem, radiateurventilatorcontroller, controlemodule van de verwarming van de achterstoelen |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
START |
|
7,5 A |
Alarmrelais van de auto, positie sensor van de versnellingspook, PCM/ECM-module, IBU-eenheid, B/P-kast nabij de motor (RLY.5) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
E-CALL |
|
10 A |
eCall-module van het MTS-systeem |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
CLUSTER |
|
7,5 A |
Instrumentenpaneel |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
IBU2 |
|
7,5 A |
IBU-eenheid |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
A/C1 |
|
7,5 A |
B/P-kast nabij de motor (RLY.13), controlemodule van het klimaatbeheersingssysteem, controller van het klimaatbeheersingssysteem |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
TRUNK |
|
10 A |
Kofferbakrelais |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
S/HEATER FRT |
|
20 A |
Controlemodule van de ventilatie van de voorstoelen, controlemodule van de verwarming van de voorstoelen |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
P/WINDOW LH |
|
25 A |
Hoofdschakelaar voor de ramen, raamcontrole schakelaar in de passagiersdeur |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast onder het dashboard |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Naam |
Aanduiding |
Ampèrage |
Beschermd circuit |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MULTIMEDIA |
|
15 A |
Audio systeem, hoofdunit van het audio-, video- en navigatiesysteem (AVN) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
FCA |
|
10 A |
Controlemodule van het frontale botsingswaarschuwingssysteem (FCA) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MDPS1 |
|
7,5 A |
MDPS-systeem eenheid |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MODULE6 |
|
7,5 A |
IBU-eenheid |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
S/HEATER RR |
|
20 A |
Controlemodule van de verwarming van de achterstoelen |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
P/WINDOW SAFETY |
|
25 A |
Veiligheidsmodule voor het raam in de bestuurdersdeur |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
P/WINDOW RH |
|
25 A |
Hoofdschakelaar voor de ramen, raamcontrole schakelaar in de passagiersdeur |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
BRAKE SWITCH |
|
10 A |
Stoplichten schakelaar, IBU-eenheid |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
IBU1 |
|
15 A |
IBU-eenheid |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MODULE2 |
|
10 A |
B/P-kast nabij de motor (RLY.2), eCall-module van het MTS-systeem, elektrisch bediende buitenspiegel schakelaar, versterker, IBU-eenheid, audio systeem, hoofdunit van het audio-, video- en navigatiesysteem (AVN), controlemodule van het parkeercollision assistentiesysteem |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
AIR BAG1 |
|
15 A |
Controlemodule van het SRS-airbagsysteem |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast onder het dashboard |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Naam |
Aanduiding |
Ampèrage |
Beschermd circuit |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MODULE5 |
|
10 A |
A/T transmissiemodus indicator, voorste draadloze oplader, schakelaars in het dashboard, electrochromatische spiegel, controleur van het klimaatbeheersingssysteem, controlemodule van het klimaatbeheersingssysteem, audio systeem, hoofdunit van het audio-, video- en navigatiesysteem (AVN), diagnostische connector (DLC), eCall-module van het MTS-systeem, versterker, controlemodule van de verwarming van de achterstoelen, geheugeninstellingen (IMS) van de bestuurder, controlemodule van de ventilatie van de voorstoelen, controlemodule van de verwarming van de voorstoelen, L/P voorlamp |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
AMP |
|
25 A |
Versterker |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
HEATED MIRROR |
|
10 A |
Buitenspiegel elektrisch bediend aan bestuurders-/passagierszijde, PCM/ECM-module, controlemodule van het klimaatbeheersingssysteem, controller van het klimaatbeheersingssysteem |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
DOOR LOCK |
|
20 A |
Centrale vergrendelingsrelais |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MODULE3 |
|
7,5 A |
Sportmodus schakelaar, stoplichten schakelaar |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
AIR BAG IND |
|
7,5 A |
Vier instrumenten |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
WASHER |
|
15 A |
Multifunctionele schakelaar |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
P/SEAT PASS |
|
30 A |
Schakelaars voor het aanpassen van de positie van de passagiersstoel |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
P/SEAT DRV |
|
30 A |
Schakelaars voor het aanpassen van de positie van de bestuurdersstoel, geheugeninstellingen (IMS) van de bestuurder |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
WIPER |
|
10 A |
PCM/ECM-module, IBU-eenheid, ruitenwissermotor, B/P PCB-kast (relè voor het vrijlopen van de voorruitwisser) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MODULE1 |
|
10 A |
Buitendeurhandgreep aan bestuurders- en passagierszijde (in versies met slimme sleutel), regensensor, sportmodus schakelaar, diagnostische connector (DLC), noodverlichtingsschakelaar, schakelaars in het dashboard, elektromagnetische vergrendeling van de sleutel |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SUNROOF |
|
20 A |
Elektrische motor van het panoramadak |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
USB CHARGER |
|
15 A |
Bij de voorste USB-oplader, USB-oplaadconnector in de console |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
IG1 |
|
25 A |
B/P PCB-kast (zekeringen – F10, 12, 16) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

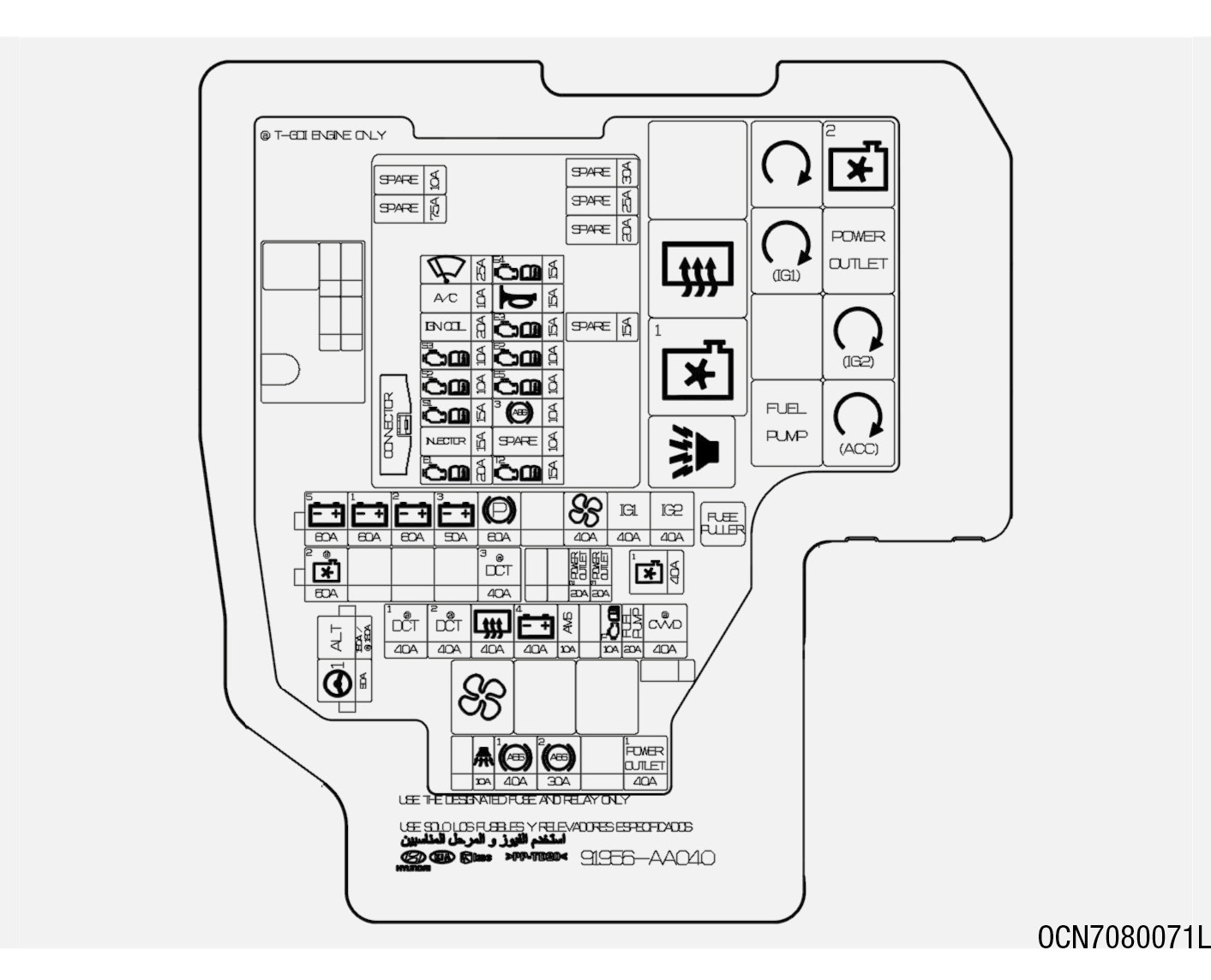

Zekeringkast en relais in de motorruimte
Aan de binnenkant van de deksels van de zekeringkasten en relais staan de namen van de zekeringen en het ampèrage vermeld.
InformatieDe werkelijke indeling van de zekeringkasten van het aangekochte voertuig kan afwijken van die in de handleiding. De verstrekte informatie weerspiegelt de status op het moment van publicatie. Gebruik bij het controleren van de zekeringen de beschrijvingen op de deksels van hun kasten.
