Hyundai i30 (2007-2018) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Hyundai i30 (2007–2018), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

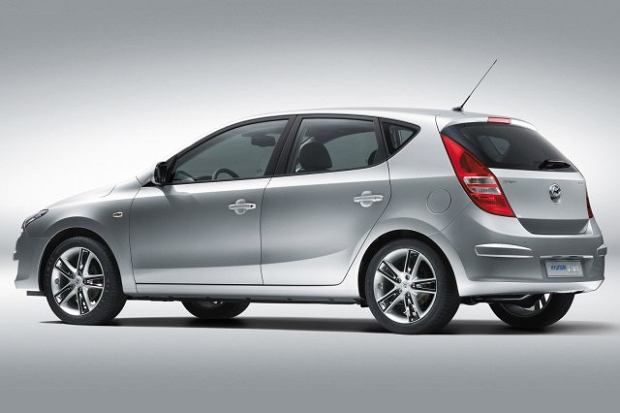

Hyundai i30 (2007-2012) – schema van de zekeringkast

Productiejaar: 2007, 2008, 2009, 2010, 2011, 2012.

Zekeringkast in het interieur

Schema van de zekeringkast

Hyundai i30 – zekeringen – beschrijving

Nr Ampère [A] Beschrijving
1 10 A Startmotor relais;

Alarm relais;

Motorbesturingseenheid.
2 10 A Airconditioning;

Motorbesturing;

Remschakelaar (automatische transmissie).
3 10 A Airconditioning;

Motorbesturing;

Spiegelaanpassing.
4 15A Schakelaar voor verwarmde voorstoelen;

Besturingseenheid voor verwarmde stoel.
5 10 A Airconditioning;

Ventilator relais;

Besturingseenheid voor het panoramadak;

Regen sensor;

Carrosserie besturingseenheid (BCM);

Temperatuursensor in de auto;

Electrochrome spiegel;

Relais voor verwarmd brandstoffilter.
6 10 A Hoofdlicht relais
7 25A Wisser schakelaar, voor en achter;

Voorste wisser motor;

Relais voor voorste ruitenwisser.
8 15A Wisser schakelaar, voor en achter;

Achterste wisser motor;

Relais voor achterste ruitenwisser.
9 15A Carrosserie besturingseenheid (BCM)
10 10 A Relais voor achteruitrijlicht
11 25A Raam schakelaar voor de bestuurder;

Schakelaar, achterste ramen;

Raam schakelaar voor de passagier.
12 10 A Audio;

Besturingseenheid voor de automatische transmissie sleutel;

Spiegelschakelaar;

Digitale klok;

Navigatie besturingseenheid;

Intelligente audio converter Stop and Go (ISG).
13 15A Aansteker
14 20A Besturingseenheid voor het panoramadak;

Deur controle relais.
15 15A Ontdooiing van de voorruit
16 15A Schakelaar voor de automatische transmissie hendel;

Remlicht schakelaar.
17 15A Databus connector;

Dashboard;

Kofferbak verlichting;

Interieur verlichting;

Airconditioning;

Besturingseenheid voor de bandenspanning sensor;

Carrosserie besturingseenheid (BCM);

Schakelaar voor het panoramadak;

Parkeerhulp;

Spiegelschakelaar;

Digitale klok.
18 15A Audio besturingseenheid;

Navigatie;

Intelligente audio converter Stop and Go (ISG).
19 15A Motor voor de achterklep vergrendeling;

Carrosserie besturingseenheid (BCM);

Relais voor de achterklep vergrendeling.
20 25A Elektrische achterramen;

Versterker;

Elektrische ramen voor de passagier;

Elektrische ramen voor de bestuurder;

Intelligente Stop and Go converter (ISG) AMP.
21 25A Elektrisch achterraam links;

Raam voor de bestuurder;

Raam voor de passagier.
22 25A Raam schakelaar voor de bestuurder;

Schakelaar, achterste ramen;

Raam schakelaar voor de passagier.
23 15A Voeding persgietwerk
24 10 A Schakelaar voor de alarmlichten
25 10 A Waarschuwingslampje van de airbag;

Airconditioning;

Airbag van de passagier.
26 10 A Dashboard;

Carrosserie besturingseenheid (BCM);

Besturingseenheid voor de automatische transmissie sleutel;

Verwarmde voorstoelen;

Besturingseenheid voor de bandenspanning sensor;

Intelligente Stop and Go schakelaar (ISG);

Intelligente audio converter Stop and Go (ISG);

Intelligente Stop and Go converter (ISG) AMP.
27 15A Extra veiligheidssysteem (SRS);

Airconditioning.
28 15A EPS
29 15A Achterste voeding persgietwerk;

Alarmlichten relais;

Schakelaar voor de alarmlichten.
30 10 A Rechter achterlicht;

Rechter koplamp;

Bypass;

Relais voor de voorste mistlampen;

Relais voor de dimmer.
31 10 A Linker koplamp;

Nummerplaat verlichting;

Schakelaar voor de achterklep;

Linker achterlicht.

Zekeringkast van de ICM-module in het interieur.

Relais R1 – Deur vergrendel relais
Relais R2 – Deur ontgrendel relais
Relais R3 – Achteruitrijlicht relais
Relais R4 – Alarm claxon relais
Relais R5 – Regen sensor relais, alarm claxon relais
Relais R6 – Alarmlichten relais
Relais R7 – Vergrendel relais
Relais R8 – Ontdooiing van de voorruit

Zekeringkast in de motorruimte

Nr Ampère [A] Beschrijving
1 30A Hoofd relais
2 15A Immobilizer;

Positiesensor van de nokkenas;

Reinigingsklep elektromagneet;

Zuurstofsensor voor de katalysator;

Zuurstofsensor na de katalysator.
3 10 A Motorbesturingseenheid
4 10 A Condensator ventilator relais;

Olie regelklep;

Stationaire actuator;

Brandstofpomp relais.
5 niet gebruikt
6 15A Airconditioning injectoren
7 10 A Airconditioning
8 10 A Motorbesturing;

Batterij sensor.
9 15A Brandstofpomp relais;

Extra brandstofpomp relais.
10 10 A Reserve zekering
11 15A Reserve zekering
12 10 A ABS besturingseenheid;

ESP besturingseenheid;

Hellingssensor.
13 10 A Remlicht schakelaar

Multifunctionele schakelaar
14 10 A Ontstekings relais;

Ontstekingsspoelen.
15 10 A Motorbesturing;

Remlicht schakelaar;

Voertuigsnelheid sensor;

Impuls generator van de automatische transmissie.
16 10 A Linker koplamp;

Hoogteverstelling koplamp;

Actuator voor hoogteverstelling van de linker koplamp.
17 10 A Rechter koplamp;

Actuator voor hoogteverstelling van de rechter koplamp;

Dashboard.
18 10 A Reserve zekering
19 40A ABS;

ESP.
20 20A ABS
ESP
21 15A Relais voor de voorste mistlampen
22 10 A Reserve zekering
23 15A Reserve zekering
24 20A Hoofdlicht relais
25 15A Claxon relais;

Alarm relais.
26 80A ESP besturingseenheid
27 40A Ontstekings relais;

Ontstekings schakelaar.
28 40A Verwarmd achterruit relais;

Verwarmde spiegel.
29 40A Condensator ventilator relais
30 40A Ventilator relais
31 150A Hoofdzakering
32 30A Ontstekings sleutel
33 50A Relais voor achterlichten;

Raam schakelaar relais;

Zekeringkast in de motorruimte, zekeringen 10, 11, 20 – 22, 30, 31.
34 50A Zekeringkast in de motorruimte, zekeringen 14 – 19, 29
R1 Hoofd relais
R2 Airconditioning
R3 Brandstofpomp relais;

Extra brandstofpomp relais.
R4 Ventilator relais
R5 Startmotor relais
R6 Hoofdlicht relais
R7 Relais voor de achteruitrijlicht
R8 Claxon relais
R9 Wisser relais
R10 Hoofdlicht relais
R11 Koelventilator relais
R12 Koelventilator relais

Hyundai i30 (2013-2018) – schema van de zekeringkast

Productiejaar:2013, 2014, 2015, 2016, 2017, 2018.

Zekeringkast in het interieur

Schema van de zekeringkast

Nr Ampère [A] Beschrijving
1 7,5A Startmotor relais;

Ontstekingsschakelaar;

Versnellingsschakelaar;

Motorbesturingseenheid;

Versnellingsschakelaar.
2 15A SRS besturingseenheid;

Airconditioning besturingseenheid.
3 7,5A Dashboardinstrumenten
4 7,5A Stuurhulp besturingseenheid
5 15A Bij de voorste voedingsconnector
6 7,5A Keyless toegang besturingseenheid;

Carrosserie besturingseenheid (BCM).
7 7,5A Airconditioning besturingseenheid
8 7,5A Helling controle relais (HDC);

Elektrische handrem besturingseenheid;

Parkeersensor;

Achteruitrijcamera systeem.
9 10 A Koplampen;

Adaptieve koplampen.
10 7,5A Achterste parkeersensor;

Airconditioning;

Stop and Go schakelaar;

Automatische versnellingshendel;

Koplampen;

Electrochrome spiegel;

Water sensor, brandstoffilter.
11 20A Zekeringkast en relais in de motorruimte, zekeringen 27 – 31
12 7,5A Immobilizer besturingseenheid
of keyless toegang besturingseenheid
13 20A Aansteker;

Bij de achterste voedingsconnector.
14 10 A Schakelaar voor elektrische spiegels;

Audio converter;

DC-DC;

Klok;

Navigatie en multimedia display.
15 10 A Elektrische spiegels;

Motorbesturing;

Airconditioning besturingseenheid.
16 7,5A Carrosserie besturingseenheid (BCM);

Bandenspanning sensor besturingseenheid;

Audio;

Verwarmde bestuurdersstoel;

Verwarmde passagiersstoel;

Dashboardinstrumenten.
17 10 A Niet gebruikt
18 20A Niet gebruikt
19 20A Panoramadak
20 15A Multifunctionele schakelaar;

Achterste ruitenwisser relais;

Achterste ruitenwisser motor.
21 15A Niet gebruikt
22 20A Airconditioning besturingseenheid;

Ventilator weerstand.
23 20A Deur verlichting;

Interieur verlichting;

Verlichting van het dashboard;

Kofferbak verlichting;

Deur waarschuwingsschakelaar;

Verlichting van de make-up spiegel.
24 20A Achterklep relais;

Achterklep vergrendeling;

Achteruitrijcamera systeem.
25 7,5A Zekeringkast en relais in de motorruimte, zekeringen 27 – 31
26 15A Helling controle relais (HDC);

Remlicht relais.
27 15A Niet gebruikt
28 7,5A Carrosserie besturingseenheid (BCM);

Keyless toegang besturingseenheid.
29 10 A Niet gebruikt
30 15A DC-DC audio converter;

Navigatie en multimedia display.
31 25A Raam relais;

Veiligheidssysteem voor elektrische ramen.
32 7,5A Motor start en stop schakelaar;

Keyless toegang besturingseenheid.
33 10 A Relais voor achteruitrijlicht
34 25A Regen sensor relais;

Multifunctionele schakelaar;

Wisser relais;

Wisser motor.
35 7,5A PTC verwarming relais;

HVAC ionisator;

Panoramadak;

Regen sensor;

Koplampen sproeiers relais;

DC-DC converter;

Brandstof verwarming relais;

HVAC ionisator;

PTC verwarming;

Panoramadak, relais 2;

PTC verwarming, relais 3;

Regen sensor;

Koplampen sproeiers relais;

DC-DC converter.
36 7,5A Immobilizer besturingseenheid
37 25A Niet gebruikt
38 25A Keyless toegang besturingseenheid
39 10 A Elektrische spiegel
40 7,5 Ventilator relais;

Airconditioning besturingseenheid.
41 20A Bandenspanning monitor besturingseenheid;

Carrosserie besturingseenheid (BCM);

Dashboardinstrumenten;

Regen en licht sensor;

Spiegelschakelaar;

Klok;

Databus connector.
42 25A Raam relais;

Veiligheidssysteem voor elektrische ramen.
43 20A Deur ontgrendel relais;

Vergrendel relais.
44 30A Besturing voor de stoelverstelling van de bestuurder

Zekeringkast van de ICM-module in het interieur.



Relais R1 – Deur vergrendel relais
Relais R2 – Achteruitrijlicht relais
Relais R3 – Regen sensor relais
Relais R4 – Achterste ruitenwisser relais
Relais R5 – Alarm claxon relais
Relais R6 – Elektrische spiegels openen relais
Relais R7 – Helling controle relais (HDC)
Relais R8 – Ontdooiing van de achterruit relais

Zekeringkast in de motorruimte

Nr Ampère [A] Beschrijving
1 80A Elektronische stuurhulp
2 60A Zekeringkast en relais in het interieur, zekeringen 19, 25, 32, 38, 43
3 40A Ventilator relais
4 40A ESP besturingseenheid;

ABS besturingseenheid;

Multifunctionele controle connector.
5 40A Hoofd motor relais

Extra zekering en relais kast in de motorruimte, zekeringen 32 – 34
6 40A Verwarmd achterruit relais
7 60A PTC verwarming
8 60A Zekeringkast en relais in het interieur, zekeringen 23, 30, 41
9 20A ESP besturingseenheid;

ABS besturingseenheid;

Multifunctionele controle connector.
10 40A Ontstekingsschakelaar;

Relais voor ontsteking 1;

Accessoires relais.
11 50A Koelventilator, lage snelheid relais;

Koelventilator, hoge snelheid relais.
12 30A Elektrische handrem besturingseenheid
13 40A Ontstekingsschakelaar;

Startmotor relais 1;

Ontstekings relais 2.
14 30A Elektrische handrem besturingseenheid
15 15A Motorbesturingseenheid
16 15A Claxon relais;

Alarm claxon relais.
17 20A Verwarmde stoelen
18 10 A Remlicht schakelaar;

Keyless toegang besturingseenheid.
19 15A Ontdooiing van de achterruit relais
20 20A TCM
21 Niet gebruikt
22 Niet gebruikt
23 50A Zekeringkast en relais in het interieur, zekeringen 23, 31, 37, 42
24 50A Brandstof verwarming relais
25 10 A Motorbesturing;

Regen sensor.
26 Niet gebruikt
27 10 A Remlicht schakelaar;

Gecombineerde achterlichten;

Achteruitrijcamera systeem;

Carrosserie besturingseenheid (BCM);

Electrochrome spiegel;

Dashboardinstrumenten;

Navigatie en multimedia besturingseenheid.
28 15A Versnellingsschakelaar;

Of

Versnellingsschakelaar TCM
29 15A Startmotor relais 1;

Ontstekingsspoelen;

Condensator.
30 10 A ESP besturingseenheid;

ABS besturingseenheid;

Afwijkingsnelheid sensor;

Noodstop relais.
31 10 A Massastroommeter;

Remlicht schakelaar;

Motorbesturingseenheid.
32 25A Reserve zekering
33 7,5A Reserve zekering
R1   Verwarmd achterruit relais
R2   Noodstop relais
R3   Ontstekings relais 1
R4   Wisser relais
R5   Startmotor relais
R6   Ontstekings relais 2
R7   PTC verwarming relais;

Brandstof verwarming relais
R8   Accessoires relais
R9   Ventilator relais
R10   Claxon relais
R11   Koelventilator, lage snelheid relais
R12   Koelventilator, hoge snelheid relais

Zekeringkast nr. 2 in de motorruimte (alleen diesel)

Schema van de zekeringkast

Zekering 1 – PTC verwarming, relais 3 (50,0 A)
Zekering 2 – PTC verwarming, relais 2 (50,0 A)
Zekering 3 – PTC verwarming, relais 1 (50,0 A)
Zekering 4 – Gloeiplug relais (80,0 A)
Relais R1 – Insteek relais lamp
Relais R2 – PTC verwarming, relais 1
Relais R3 – PTC verwarming, relais 2
Relais R4 – PTC verwarming, relais 3

Zekeringen op de accu

Zekering 1 – Accu sensor (7,5 A)
Zekering 2 – Alternator (150,0 A)
Zekering 3 – Extra zekering en relaiskast in de motorruimte, zekeringen 1 – 4 of niet gebruikt (150,0 A)

Extra zekeringkast in de motorruimte

Nr Ampère [A] Beschrijving
32 30A Relais voor de koplamp sproeiers
33 15A Motorbesturingseenheid
34 15A Brandstofpomp relais
35 10 A Injectoren;

Brandstofpomp relais;
36 10 A Startmotor relais;

Motorbesturingseenheid;

Brandstofdrukregelaar;

Remlicht schakelaar.
37 20A Ontstekingsspoelen;

Condensator.
38 10 A Elektromagneet voor variabele kleppen van de inlaat nokkenas;

Positiesensor van de inlaat nokkenas;

Positiesensor van de uitlaat nokkenas;

Olie regelklep;

Elektromagneet voor variabele kleppen van de inlaat nokkenas;

Bypass regelklep;

Elektromagneet voor gasklep;

Positiesensor van de nokkenas;

Olie niveau sensor;

Variabele geometrie turbine (VGT);

Positiesensor van de nokkenas;

Zuurstofsensor;

Olie niveau sensor.
39 20A Motorbesturingseenheid
40 10 A Koelventilator, lage snelheid relais;

Zuurstofsensoren;

Bypass regelklep;

Olie regelklep;

Koelventilator, lage snelheid relais;

Zuurstofsensoren;

Olie regelkleppen;

Koelventilator, lage snelheid relais;

EGR klep;

Gloeiplug relais;

PTC, relais 1.
41 10 A Reserve zekering
42 15A Reserve zekering
43 20A Reserve zekering
R1   Brandstofpomp relais
R2   Relais voor de koplamp sproeiers
R3   Hoofd motor relais

Post correlati:

  1. Hyundai Santa Fe (2017-2018) – zekeringdoos
  2. Hyundai Accent (2018-2019) – zekeringdoos
  3. Hyundai ix35 (2014-2016) – zekeringdoos
  4. Hyundai i20 III (2020-2021) – zekeringdoos
  5. Hyundai Kona EV (2019-…) – zekeringdoos
  6. Hyundai Santa Fe SM (2000-2006) – zekeringdoos
Leggere  Hyundai Elantra GT (PD; 2018-2019..) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
