Hyundai Elantra GT (PD; 2018-2019..) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Hyundai Elantra GT (PD; 2018–2019…), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).
Zekeringenschema Hyundai Elantra GT 2018-2019…
De zekeringen van de sigarettenaansteker (voedingsaansluiting) in de Hyundai Elantra GT bevinden zich in de zekeringkast van het dashboard (zie zekering “VOEDING UITGANG” (Aansluiting achterin nr. 2) en in de zekeringkast in de motorruimte (zie zekeringen “VOEDING UITGANG 3” (Aansluiting achterin 1) en “Aansluiting achterin 2” (voedingsaansluiting voorin).
Inhoudsopgave
Locatie van de zekeringkast
Dashboard

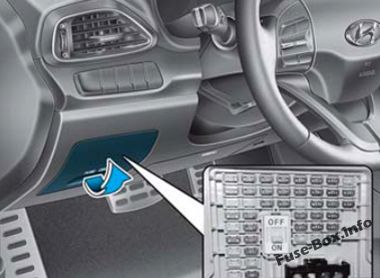

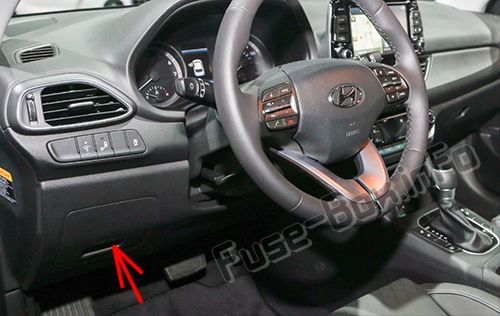

De zekeringkast bevindt zich aan de bestuurderszijde van het dashboard achter het deksel.
Motorruimte

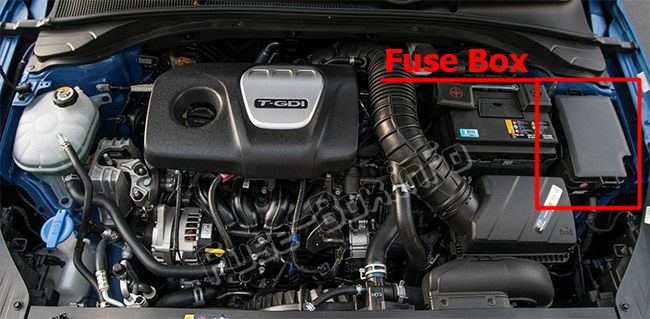

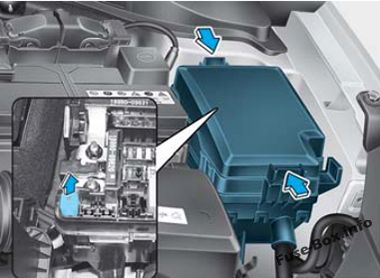

De zekeringkast bevindt zich in de motorruimte (aan de linkerkant).
Binnenin het deksel van het zekering-/relaispaneel bevindt zich een label dat de naam en capaciteit van de zekering/relais beschrijft. Niet alle beschrijvingen van de zekeringpanelen in deze handleiding zijn mogelijk van toepassing op jouw voertuig. Het is nauwkeurig op het moment van drukken. Bij het controleren van de zekeringkast in het voertuig moet je naar het label van de zekeringkast verwijzen.
Schema van de zekeringkasten
ad reclame
2018
Dashboard

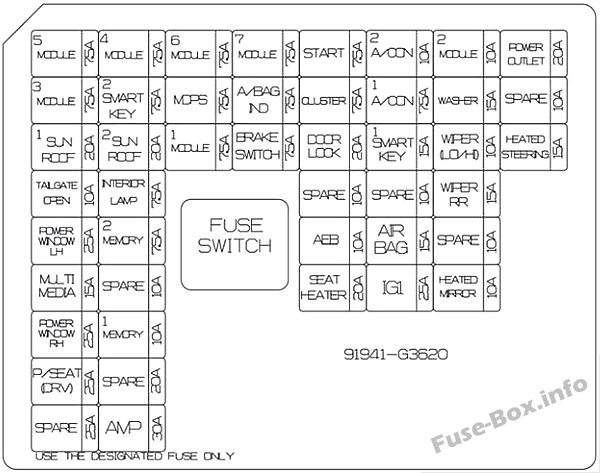

Toewijzing van de zekeringen in het dashboard (2018)
| Naam | Ampère beoordeling | Beschermd onderdeel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MODULE 5 | 7,5A | Crash Pad schakelaar, electrochrome spiegel, hoofd A/V en navigatie-eenheid, klimaatregelmodule, versnellingspook indicator A/T, LH console schakelaar, LH/RH koplamp niveauregelaar, voorstoelen verwarmingsmodule, voorste luchtventilatie module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 3 | 7,5A | BCM, sportmodus schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZEKERING 1 | 20A | Panoramadak | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACHTERDEUR OPEN | 10 A | Achterklep relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW (links) | 25A | Linker raam relais, bestuurders/passagiers veiligheid raam module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIMEDIA | 15A | Hoofd A/V en navigatie-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW (rechts) | 25A | Rechter raam relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEDILE COND | 25A | Handmatige schakelaar bestuurdersstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 4 | 7,5A | Lane Keeping Assist module, LH/RH dodehoekdetectie radar, stoplicht schakelaar, elektrische parkeerrem schakelaar, autonome noodrem module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SLIMME SLEUTEL 2 | 7,5A | Slimme sleutel controle module, immobilizer module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZEKERING 2 | 20A | Panoramadak | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INTERNE LAMP | 7,5A | Draadloze oplader, LH/RH badkamerlamp, woonkamerlamp, plafondlamp console, persoonlijke lamp LH/RH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GEHEUGEN 2 | 7,5A | BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GEHEUGEN 1 | 10 A | Klimaatregelmodule, dashboard, automatische lichtsensor en foto, electrochrome spiegel, ICM relais vak (relais voor het inklappen/uitklappen van de buitenspiegels) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP | 30A | AMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 6 | 7,5A | Slimme sleutel controle module, BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 7,5A | MDPS eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 1 | 7,5A | Noodstop schakelaar, centrale deurvergrendeling schakelaar, contactsleutel vergrendelingsschakelaar, slimme sleutel handgreep bestuurders/passagiers, datakoppeling connector | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 7 | 7,5A | Module voor het verwarmen van de voorstoelen, module voor het ventileren van de voorstoelen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG IND | 7,5A | Indicatoren kruisen, centrale deurvergrendeling schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| REM SCHAKELAAR | 7,5A | Slimme sleutel controle module, stoplicht schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| START | 7,5A | Zonder slimme sleutel: aansteken Met slimme sleutel: slimme sleutel controle module |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GROEP | 7,5A | Dashboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VERGRENDELING DR | 20A | Deur vergrendelings-/ontgrendelingsrelais, ICM relais vak (ontgrendel relais T/rotatie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEB | 10 A | Autonome remmodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/DEURVERWARMING | 20A | Module voor het verwarmen van de voorstoelen, module voor het ventileren van de voorstoelen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/CON | 7,5A | Klimaatregelmodule, dashboard ionisator, E/R connector vergrendeling (ventilator relais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SLIMME SLEUTEL 1 | 15A | Slimme sleutel controle module, immobilizer module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BAGAGE | 15A | SRS controle module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 25A | PCB vergrendeling (ABS3, ECU5, SENSOR4, TCU2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 2 | 10 A | Draadloze oplader, slimme sleutel controle module, BCM, hoofd A/V en navigatie-eenheid, buitenspiegel voedingsschakelaar, E/R connector vergrendeling (voedingsaansluiting relais), AMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WASSER | 15A | Multifunctionele schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WISSER (LO/HI) | 10 A | ECM/PCM, BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WISSER (ACHTER) | 15A | Achterwissers relais, achterwisser motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VERWARMDE SPIEGEL | 10 A | Voeding buitenspiegel bestuurders/passagiers, klimaatregelmodule, ECM/PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VOEDINGSAANSLUITING | 20A | Aansluiting achterin nr. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VERWARMDE STUURWIEL | 15A | BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motorruimte

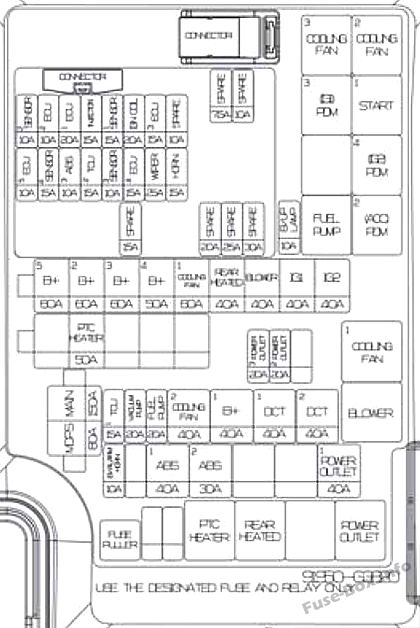

Toewijzing van de zekeringen in de motorruimte (2018)
| Naam | Ampère beoordeling | Beschermd onderdeel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRINCIPAAL | 150A | E/R connector vergrendeling (zekering – ABS1, ABS2, B/Alarm, voedingsaansluiting – !) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS 1 | 80A | MDPS eenheid, accu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+5 | 60A | PCB vergrendeling (zekering – ECU4, ECU3, claxon, ruitenwisser, motor controle relais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+2 | 60A | IGPM (zekeringen – S/verwarmers, IPSO, IPS1, IPS2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+4 | 60A | IGPM (zekering – AMP, P/WDW LH, P/WDW RH, achterklep open, panoramadak, panoramadak2, P/zitplaats (DRV)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KOELVENTILATOR 1 | 60A | E/R connector vergrendeling (koelventilator 1 relais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACHTERVERWARMING | 40A | E/R connector vergrendeling (achterverwarmingsrelais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILATOR | 40A | E/R connector vergrendeling (ventilator relais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 40A | Ontstekingsschakelaar, E/R connector vergrendeling (ACC relais, IG1 relais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG2 | 40A | Ontstekingsschakelaar, E/R connector vergrendeling (IG2 relais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTC VERWARMER 1 | 50A | PTC verwarming | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VOEDINGSAANSLUITING 3 | 20A | Aansluiting achterin 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VOEDINGSAANSLUITING 2 | 20A | Voedingsaansluiting voorin | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU1 | 15A | TCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VACUÜM POMP | 20A | Vacuum pomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BRANDSTOF POMP | 20A | E/R connector vergrendeling (brandstofpomp relais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KOELVENTILATOR 2 | 40A | E/R connector vergrendeling (koelventilator 2 relais, koelventilator 3 relais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+1 | 40A | IGPM (zekering – deurvergrendeling, slimme sleutel1, module 1, remschakelaar, automatische stroomonderbreker) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PUNT 1 | 40A | TCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PUNT 2 | 40A | TCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/ALARM SIGNAAAL | 10 A | ICM relais vak (alarm geluidsrelais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 1 | 40A | Universele controle connector, ESC controle module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 2 | 30A | Universele controle connector, ESC controle module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VOEDINGSAANSLUITING 1 | 40A | E/R connector vergrendeling (voedingsuitgang relais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LAMP B/UP | 10 A | Lamp schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| REIK 1,6LT-GDI: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENS0R2 | 10 A | Afvoerklep, elektromagnetische controleklep, olie controleklep nr. 1/#2, elektromagnetische controle RCV, E/R connector vergrendeling (koelventilator 2 relais, koelventilator 1 relais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU2 | 10 A | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU1 | 20A | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENS0R1 | 15A | Zuurstofsensor (boven), zuurstofsensor (onder) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ONTSTEKINGSBOBINE | 20A | Ontstekingsbobine nr. 1/#2/#3/#4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU3 | 15A | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU5 | 10 A | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENS0R4 | 15A | Vacuum pomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS3 | 10 A | ABS/ESC controle module, universele controle connector, hoofd cilinder van de koppeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU2 | 15A | E/R connector vergrendeling (zekering – lamp B/Up), versnellingsschakelaar bereik, TCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENS0R3 | 10 A | E/R connector vergrendeling (brandstofpomp relais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU4 | 15A | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WISSER | 25A | Wisser relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLAXON | 15A | Claxon relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NU 2.0L GDI: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENS0R2 | 10 A | Elektromagnetische controleklep, olie controleklep nr. 1/#2, variabele inlaatklep, E/R connector vergrendeling (koelventilator 2 relais, koelventilator 3 relais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU2 | 10 A | ECM/PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU1 | 20A | ECM/PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENS0R1 | 15A | Zuurstofsensor (boven), zuurstofsensor (onder) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ONTSTEKINGSBOBINE | 20A | Ontstekingsbobine nr. 1/#2/#3/#4, condensator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU3 | 15A | ECM/PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU5 | 10 A | ECM/PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS3 | 10 A | ABS/ESC controle module, universele controle connector | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS3 | 15A | E/R connector vergrendeling (zekering – lamp B/Up), versnellingsschakelaar bereik, TCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENS0R3 | 10 A | E/R connector vergrendeling (brandstofpomp relais) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WISSER | 25A | Wisser relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLAXON | 15A | Claxon relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
