Jeep Cherokee XJ (1997-2001) – zekeringdoos
Schema van de zekeringen Jeep Cherokee 1997-2001
Productiejaar: 1997, 1998, 1999, 2000 en 2001.
Zekeringen voor sigarettenaansteker (voedingsaansluiting) in de Jeep Cherokee zijn de zekeringen # 1 en # 2 in de zekeringenkast van het dashboard.
Zekeringenkast van de passagierssectie
Locatie van de zekeringenkast
Bevindt zich achter het deksel onder het dashboardkastje.
Schema van de zekeringenkast
Toewijzing van de zekeringen en relais onder het dashboard
| Nr | Ampère [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 25 | Voedingsaansluiting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 25 | Sigarettenaansteker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Linker koplamp (dimlichten), relais mistlampen nr. 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Linker koplamp (grootlicht), niveauregelmotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Rechter koplamp (dimlicht), niveauregelmotor, schakelaar voor het regelen van de koplampen, dagrijverlichting module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5 | Meetinstrument, radio, schakelaar achterruitwisser / sproeier, controle airconditioning of verwarming, schakelaar achterruitontdooiing, schakelaar voor het starten zonder belasting, schakelaar voor de voorste mistlampen, schakelaar voor de achterste mistlampen, achtergrondverlichting versnellingspook indicator (PRNDL), schakelaar dashboardverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Achterlicht links, voorste positie licht links, zijcontourlicht links, aanhangwagenstekker, registratie lamp, relais voor de voorste mistlampen nr. 1 (’98 -’01), schakelaar voor de voorste mistlampen, relais voor mistlampen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Meetinstrument, bovenconsole, Sentry sleutel immobilizer module, berichtencentrum / communicatie module (Diesel), koplamp vertraging module, kompas | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | 1999-2001: Reserve lamp, schakelaar voor reserve lamp (M / T), versnellingspook sensor (A / T), dagrijverlichting module, EVAP / reinigings (benzine) elektromagnetisch ventiel, radiator ventilator relais, airconditioning compressor relais, zuurstofsensor downstream relais (benzine), zuurstofsensor upstream relais (benzine) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Benzine 1997-1998: Automatisch uitschakelen relais, radiator ventilator relais, brandstofpomp relais, airconditioning compressor relais, reserve lamp (schakelaar voor reserve lamp (M / T), versnellingspook sensor (A / T)), versnellingsmodule, EVAP / reinigings in werkcyclus, EVAP lekdetectie pomp, dagrijverlichting module, koppelomvormer solenoïde, schakelaar parkeerstand / neutraal;
Benzine 1999-2001): Motor controle module, versnellingsmodule, automatisch uitschakelen relais, brandstofpomp relais; Diesel 1997-1998: Motor controle module, reserve lamp schakelaar, brandstofverwarmer relais, MSA controller; Diesel 1999-2001: Motor controle module, brandstofverwarmer relais |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Gecombineerd relais, achterruitontdooiing relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Verwarmd spiegel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 25 | Passagiersport module (elektrisch raam / deurvergrendeling) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Rechter koplamp (grootlicht) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Radio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | 1998-2001: Bestuurdersport module, elektrisch spiegel schakelaar (’99 -’01), verwarmd stoel schakelaar (’99 -’01), verwarmd stoel relais (’99 -’01), achterste mistlamp relais (’99 – ’01) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Start relais, koppelingsblokkering schakelaar (M / T) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 of 15 | 1997: Aanhangwagenstekker, relais linksaf aanhangwagen, relais rechtsaf aanhangwagen (10 A);
1998-2001: Aanhangwagenstekker, relais linksaf aanhangwagen, relais rechtsaf aanhangwagen (15A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Toeter relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Achterruitwisser / sproeier schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Rechter achterlicht, voorste positie licht rechts, zijcontourlicht rechts | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | Ventilator motor relais, gemengde deur regeling element, versnellingsblokker elektromagneet, uitgebreid start schakelaar zonder belasting, controle airconditioning of verwarming, ABS relais, ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Airbag controle module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Airbag controle module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Automatische schakelaars | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 25 of 30 | 1997-1998: Bestuurdersport / passagiersport module (elektrisch raam, deurvergrendeling) (30 A);
1999-2001: Bestuurdersport / passagiersport module (elektrisch raam, deurvergrendeling) (25A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 25 of 30 | 1997-1998: Elektrisch stoel (30 A);
1999-2001: Elektrisch stoel, verwarmd stoel relais (25A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 20 | Voorste ruitenwisser motor, voorste ruitenwisser / sproeier schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Sigarettenaansteker | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Toeter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Achterruitontdooiing | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringenkast van de motor
Locatie van de zekeringenkast

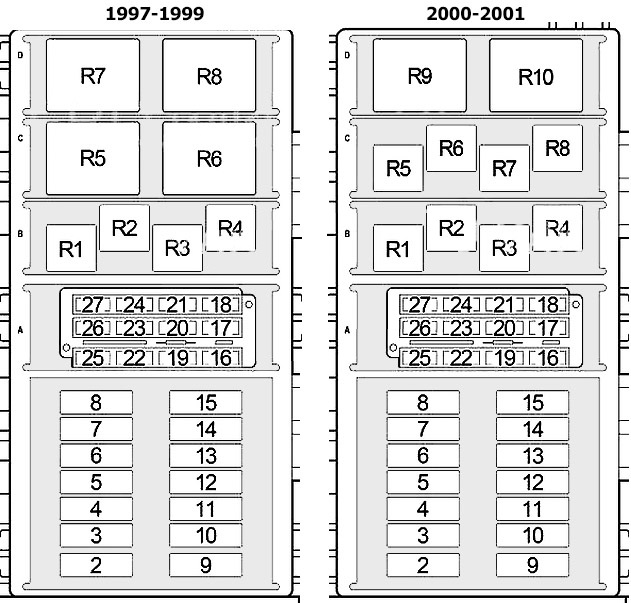

Schema van de zekeringenkast (benzine)
Toewijzing van de zekeringen en relais in de motorruimte (benzine)
| Nr | Ampère [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 | Ontstekingsschakelaar (sigarettenaansteker relais, zekering (passagierssectie): “8”, “9”, “10”, “11”, “17”, “18”, “27”, “28”, “30”)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 40 | Ontstekingsschakelaar (zekering (passagierssectie): “12”, “19”, “22”, “24”, “25”, “26”)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 of 50 | 1997: Zekering (passagierssectie): “1”, “2”, “15”, “20”, “21”, “29” (40A);
1998-2001: Zekering (passagierssectie): “1”, “2”, “15”, “20”, “21”, “29” (50A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 40 | Radiator ventilator relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 40 | Ventilator motor relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Koplamp schakelaar, koplamp vertraging module, dagrijverlichting module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | 2000-2001: Automatisch uitschakelen relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Airconditioning compressor koppelings relais, zekering (motorruimte): “27” (2000-2001), “26” (1997-1999) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 of 30 | 1997-1998: Start relais, achterruitontdooiing relais, zekering (passagierssectie): “13” (30 A);
1999-2001: Start relais (20A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | 1998-2001: Achterruitontdooiing relais, zekering (passagierssectie): “13” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Dome lamp, laadlamp, meetinstrument, courtesy lamp, radio, versnellingsmodule, lamp onder de motorkap, visier / badkamer lamp, bovenconsole, module voor sleutelvrije toegang, lamp dashboardkastje, kompas, schakelaar voor voeding vooraan links / raam (1997 LHD), schakelaar voor voeding vooraan rechts / raam schakelaar (1997 LHD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | 1997-1999: Koplamp schakelaar, datakoppeling, relais achterste mistlamp (1997), relais antenne voeding (1998-1999);
2000-2001: Downstream zuurstofsensor relais, upstream zuurstofsensor relais |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | 2000-2001: Brandstofinjectoren, bobinebalk, condensator bobine | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 of 25 | 1997-1999: Automatisch uitschakelen relais (25 A) 2000-2001: Koplamp schakelaar, datakoppeling, relais antenne voeding (20 A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Gecombineerde flitser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 of 20 | 1997-1999: Brandstofinjectoren, ontstekingsspoel, motor controle module (20 A)
2000-2001: Motor controle module (15 A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Brandstofpomp relais, motor controle module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Stoplichten schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | 1997-1999: Downstream zuurstofsensor, upstream zuurstofsensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | Relais voor mistlampen nr. 2 (1998-2001), relais voor mistlampen (1997-1999) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | Versterker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Sentry sleutel immobilizer module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Airconditioning compressor relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Mistlamp (1997-1999) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Mistlamp (2000-2001) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Radiator ventilator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | 1997-1999: Diesel voeding; 2000-2001: Automatisch uitschakelen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Starten | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Brandstofverwarmer | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
