Schema van de zekeringen Jeep Compass 2011-2017

De zekeringen van de sigarettenaansteker (voedingsaansluiting) in de Jeep Compass zijn de zekeringen #11 ( voedingsaansluiting), #13 (sigarettenaansteker / achterste voedingsaansluiting) en #16 (sigarettenaansteker, indien aanwezig) in de zekeringkast in de motorruimte.

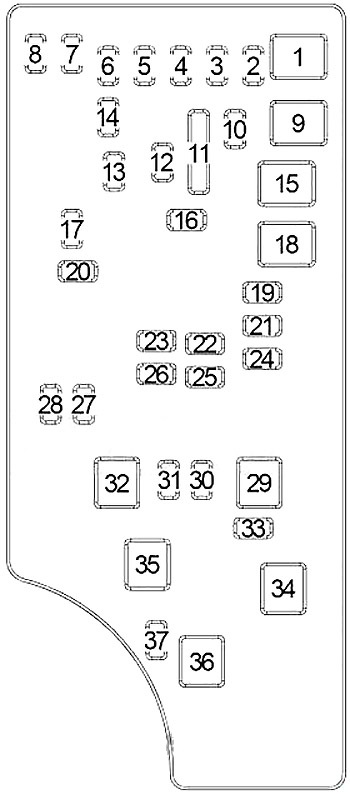

Geïntegreerde voedingsmodule (IPM)

De geïntegreerde voedingsmodule bevindt zich in de motorruimte nabij de luchtfiltergroep.

Dit centrum bevat cartridge zekeringen en mini zekeringen.
Een identificatielabel voor elk element kan op de binnenkant van de deksel worden gedrukt.

2011, 2013



Toewijzing van de zekeringen (2011, 2013)

Zekering	Cartridge zekering	Mini-zekering	Beschrijving
1	Leeg		Leeg
2		15 A Lichtblauw	AWD / 4WD controlemodule
3		10 A Rood	Centraal achterstoplichtschakelaar
4		10 A Rood	Ontstekingsschakelaar / passagiersclassificatiemodule
5		Geel 20 Amp	Aanhangwagen trekken
6		10 A Rood	Voedingsspiegel / stuurwielbediening Satellietradio / handsfree telefoon
7		30 A Groen	Ontsteking Uit Trek
8		30 A Groen	Ontsteking Uit Trek
9	40 A Groen		Elektrische stoelen
10		Geel 20 Amp	Voedingsvergrendelingen / Interieurverlichting
11		15 A Lichtblauw	Voedingsaansluiting
12		Geel 20 Amp	115 V AC omvormer
13		Geel 20 Amp	Sigarettenaansteker
14		10 A Rood	Instrumentencluster
15	40 A Groen		Radiateurventilator
16		15 A Lichtblauw	Koepellamp / zonnedak / achterruitenwissermotor
17		10 A Rood	Draadloze controlemodule
18	40 A Groen		Automatische uitschakelrelais
19		Geel 20 Amp	Radioversterkers
20		15 A Lichtblauw	Radio
21		10 A Rood	Module / alarmsirene – indien aanwezig
22		10 A Rood	Verwarming, airconditioning / kompas
23		15 A Lichtblauw	Automatische uitschakelrelais
24		15 A Lichtblauw	Elektrisch zonnedak
25		10 A Rood	Verwarmde spiegel – indien aanwezig
26		15 A Lichtblauw	Automatische uitschakelrelais
27		10 A Rood	Airbag controlemodule
28		10 A Rood	Airbag controlemodule / passagiersclassificatiemodule
29			Warm voertuig (zonder zekering)
30		Geel 20 Amp	Verwarmd zitvlak – indien aanwezig
31		10 A Rood	Lampenkap – indien aanwezig
32	30 A Roze		Automatische uitschakelrelais
33		10 A Rood	J1962 Conn module / aandrijflijn controlemodule
34	30 A Roze		Antiblokkeer remklep
35	40 A Groen		Antiblokkeer rempomp
36	30 A Roze		Koplampen / ruitenwissers / slimme ramen – indien aanwezig
37		Natuurlijk 25 Amp	Brandstofverwarmer – indien aanwezig



2012

Toewijzing van de zekeringen (2012)

Zekering	Cartridge zekering	Mini-zekering	Beschrijving
1	Leeg		Leeg
2		15 A Lichtblauw	AWD / 4WD controlemodule – indien aanwezig
3		10 A Rood	Centraal achterstoplichtschakelaar
4		10 A Rood	Ontstekingsschakelaar / passagiersclassificatiemodule
5		Geel 20 Amp	Aanhangwagen trekken – indien aanwezig
6		10 A Rood	Passagiersclassificatiemodule met spiegel / airbag / satellietradio stuur systeem controle (indien aanwezig)
7		30 A Groen	Ontsteking Uit Trek
8		30 A Groen	Ontsteking Uit Trek
9	40 A Groen		Elektrische stoelen
10		Geel 20 Amp	Voedingsvergrendelingen
11		15 A Lichtblauw	Voedingsaansluiting
12		Geel 20 Amp	AC omvormer
13		Geel 20 Amp	Achterste voedingsaansluiting
14		10 A Rood	Set van indicatoren / Interieurverlichting
15	40 A Groen		Radiateurventilator
16		15 A Lichtblauw	Zonnedak / sigarettenaansteker (indien aanwezig)
17		10 A Rood	Draadloze controlemodule
18	40 A Groen		Automatische uitschakelrelais
19		Geel 20 Amp	Radioversterkers
20		15 A Lichtblauw	Radio
21		10 A Rood	Module / alarmsirene – indien aanwezig
22		10 A Rood	Verwarming, airconditioning / kompas
23		15 A Lichtblauw	Automatische uitschakelrelais
24		15 A Lichtblauw	Elektrisch zonnedak – afhankelijk van de uitrusting
25		10 A Rood	Verwarmde spiegel – indien aanwezig
26		15 A Lichtblauw	Automatische uitschakelrelais
27		10 A Rood	Airbag controlemodule
28		10 A Rood	Airbag controlemodule / passagiersclassificatiemodule
29			Warm voertuig (zonder zekering)
30		Geel 20 Amp	Verwarmd zitvlak – indien aanwezig
31		10 A Rood	Lampenkap – indien aanwezig
32	30 A Roze		Automatische uitschakelrelais
33		10 A Rood	ABS module / J1962 diagnostische interface / aandrijflijn controlemodule
34	30 A Roze		Antiblokkeer remklep
35	40 A Groen		Antiblokkeer rempomp
36	30 A Roze		Koplampen / ruitenwissers / slimme ramen – indien aanwezig
37		Natuurlijk 25 Amp	Brandstofverwarmer – indien aanwezig



2014, 2015



Toewijzing van de zekeringen (2014, 2015)

Zekering	Cartridge zekering	Mini-zekering	Beschrijving
1	20 A Blauw		Aanhangwagen trekken – indien aanwezig
2		15 A Lichtblauw	AWD / 4WD controlemodule – indien aanwezig
3		10 A Rood	Centraal achterstoplichtschakelaar
4		10 A Rood	Ontstekingsschakelaar / passagiersclassificatiemodule
5		15 A Lichtblauw	Donut) – Voedingsbron voor Power Tech
6		10 A Rood	Voedingsspiegel / stuurwielbediening Satellietradio / handsfree telefoon
7		30 A Groen	Ontsteking Uit Trek
8		30 A Groen	Ontsteking Uit Trek
9	40 A Groen		Elektrische stoelen
10		Geel 20 Amp	Voedingsvergrendelingen / Interieurverlichting
11		15 A Lichtblauw	Voedingsaansluiting
12		Geel 20 Amp	115 V AC omvormer – indien aanwezig
13		Geel 20 Amp	Sigarettenaansteker
14		10 A Rood	Instrumentencluster
15	40 A Groen		Radiateurventilator
16		15 A Lichtblauw	Koepellamp / zonnedak / achterruitenwissermotor
17		10 A Rood	Draadloze controlemodule
18	40 A Groen		Automatische uitschakelrelais
19		Geel 20 Amp	Radioversterkers
20		15 A Lichtblauw	Radio
21		10 A Rood	Module / alarmsirene – indien aanwezig
22		10 A Rood	Verwarming, airconditioning / kompas
23		15 A Lichtblauw	Automatische uitschakelrelais
24		15 A Lichtblauw	Elektrisch zonnedak – afhankelijk van de uitrusting
25		10 A Rood	Verwarmde spiegel – indien aanwezig
26		15 A Lichtblauw	Automatische uitschakelrelais
27		10 A Rood	Airbag controlemodule
28		10 A Rood	Airbag controlemodule / passagiersclassificatiemodule
29			Warm voertuig (zonder zekering)
30		Geel 20 Amp	Verwarmd zitvlak – indien aanwezig
31		10 A Rood	Lampenkap – indien aanwezig
32	30 A Roze		Automatische uitschakelrelais
33		10 A Rood	ABS module / J1962 diagnostische interface / aandrijflijn controlemodule
34	30 A Roze		Antiblokkeer remklep
35	40 A Groen		Antiblokkeer rempomp
36	30 A Roze		Koplampen / ruitenwissers / slimme ramen – indien aanwezig
37	–	25 Amp Transparant	Brandstofverwarmer – afhankelijk van de uitrusting



2016, 2017

Toewijzing van de zekeringen (2016, 2017)

Zekering	Cartridge zekering	Mini-zekering	Beschrijving
1	20 A Blauw	–	Aanhangwagen trekken – indien aanwezig
2	–	15 A Lichtblauw	AWD / 4WD controlemodule – indien aanwezig
3	–	10 A Rood	Centraal achterstoplichtschakelaar
4	–	10 A Rood	Ontstekingsschakelaar / veer
5	–	15 A Lichtblauw	Batterijvoeding voor Power technologie
6		10 A Rood	Voedingsspiegel / stuurwielbediening Satellietradio / handsfree telefoon
7	–	30 A Groen	Ontsteking Uit Trek
8	–	30 A Groen	Ontsteking Uit Trek
9	40 A Groen	–	Elektrische stoelen
10	–	Geel 20 Amp	Voedingsvergrendelingen / Interieurverlichting
11	–	15 A Lichtblauw	Voedingsaansluiting
12	–	Geel 20 Amp	115 V AC omvormer – indien aanwezig
13	–	Geel 20 Amp	Sigarettenaansteker
14	–	10 A Rood	Instrumentencluster
15	40 A Groen	–	Radiateurventilator
16	–	15 A Lichtblauw	Koepellamp / zonnedak / achterruitenwissermotor
17	–	10 A Rood	Draadloze controlemodule
18	40 A Groen	–	Automatische uitschakelrelais
19	–	Geel 20 Amp	Radioversterkers
20	–	15 A Lichtblauw	Radio
21	–	10 A Rood	Module / alarmsirene – indien aanwezig
22	–	10 A Rood	Verwarming, airconditioning / kompas
23	–	15 A Lichtblauw	Automatische uitschakelrelais
24	–	15 A Lichtblauw	Elektrisch zonnedak – afhankelijk van de uitrusting
25	–	10 A Rood	Verwarmde spiegel – indien aanwezig
26	–	15 A Lichtblauw	Automatische uitschakelrelais
27	–	10 A Rood	Airbag controlemodule
28		10 A Rood	Airbag controlemodule / passagiersclassificatiemodule
29	–	–	Warm voertuig (zonder zekering)
30	–	Geel 20 Amp	Verwarmd zitvlak – indien aanwezig
31	–	10 A Rood	Lampenkap – indien aanwezig
32	30 A Roze	–	Automatische uitschakelrelais
33	–	10 A Rood	J1962 Conn module / aandrijflijn controlemodule
34	30 A Roze	–	Antiblokkeer remklep
35	40 A Groen	–	Antiblokkeer rempomp
36	30 A Roze	–	Koplampen / ruitenwissers / slimme ramen – indien aanwezig
37	–	25 Amp Transparant	Brandstofverwarmer en bovenkant van de H2 / MOD kracht
