Jeep Cherokee KL (2014-2019) – zekeringdoos
Jeep Cherokee KL (2014-2019) – schema van de zekeringkast
Productiejaar: 2014, 2015, 2016, 2017, 2018 en 2019.
De zekeringen van de sigarettenaansteker (voedingsaansluiting) in de Jeep Cherokee zijn de zekeringen F60 (voedingsaansluiting – middenconsole), F75 (sigarettenaansteker) en F92 (2014) of F91 (vanaf 2015) (achterste voedingsaansluiting) in de zekeringkast in de motorruimte.
Hier vind je schema’s van de kast voor verschillende jaren. Scroll naar beneden om de juiste te vinden!
Zekeringkast in het interieur
Locatie van de zekeringkast
Het interne zekeringpaneel bevindt zich in het interieur, aan de linkerkant van het dashboard, achter het handschoenenkastje.

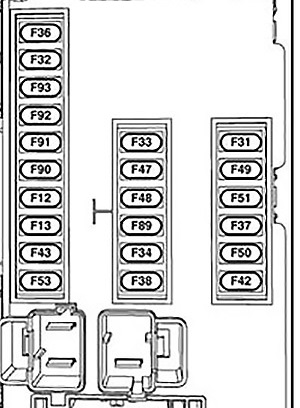

Schema van de zekeringkast
Toewijzing van de interne zekeringen
| Nr | Ampère [A]/Kleur | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F13 | 15 A blauw | Linker dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 10 A rood | Interieurverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10 A rood | Alarmmodule/sirene – indien aanwezig | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 20 A geel | Centrale vergrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20 A geel | Voorruitwissers | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 25 A Doorzichtig | Achterste mistlampen links en rechts – indien aanwezig | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 7,5 A bruin | Lendensteun | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 7,5 A bruin | Draadloze oplader – indien aanwezig | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 10 A rood | Raam schakelaar bestuurder / elektrische spiegels – afhankelijk van de uitrusting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 7,5 A bruin | UCI-poort (USB en AUX) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F89 | 10 A rood | Deursloten – ontgrendeling door de bestuurder | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F91 | 7,5 A bruin | Linker voor mistlamp (lage en hoge lijn) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F92 | 7,5 A bruin | Rechter voor mistlamp (hoge lijn) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F93 | 10 A rood | Rechter dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de motorruimte (2014)
Locatie van de zekeringkast
De kast bevindt zich in de motorruimte nabij de accu. Bevat cartridge zekeringen, mini-zekeringen en relais.
Het identificatielabel van elk element is binnenin gedrukt.

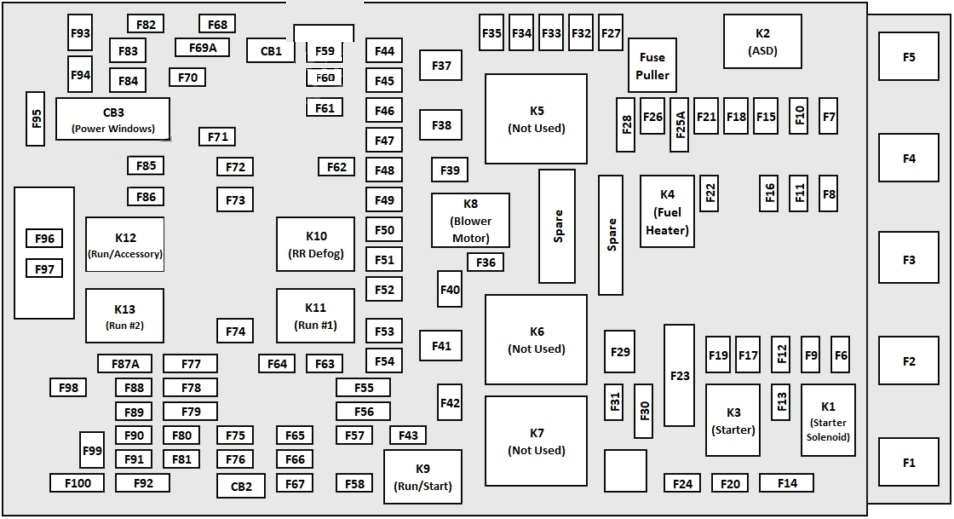

Schema van de zekeringkast
Toewijzing van de zekeringen onder de motorkap
| Nr | Zekering | Cartridge zekering | Beschrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F06 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 15 A blauw | – | Motorcontroller module – PCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | 25 Amp Doorzichtig | – | Motorcontroller module (ECM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20 Amp geel | – | Krachtoverdrachtsmodule (PTU) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 20 Amp geel | – | Vacuum pomp voor remmen – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 A rood | – | Motorcontroller module (ECM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 A rood | Traction control module (DTCM);
Krachtoverdrachtsmodule (PTU) – indien aanwezig; Remsysteem module (BSM). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 20 Amp geel | – | Tractionsysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | – | 40 A groen | Startmotor klep | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 A rood | – | Airconditioningcompressor koppeling | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5 Amp Tan | – | Radiator ventilator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 70 Amp Tan | – | Carrosseriemodule (BCM) – voeding 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | – | 30 A roze | Brandstofverwarmer – alleen diesel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15 A blauw | – | Transmissiecontroller module (TCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10 A rood | – | Motorcontroller module (ECM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | – | 30 A roze | Bestuurdersdeur module (DDM) – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | – | 30 A roze | Carrosseriemodule (BCM) – voeding 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | – | 50 A rood | Spanningsstabilisatie module (VSM) – indien uitgerust met optie;
Stop/Start van de motor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | – | 50 A rood | Radiator ventilator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | – | 60 Amp geel | Ontstekingskaarsen – indien aanwezig (diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | 40 A groen | HVAC ventilatormotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | – | 20 A blauw | Achterlicht van de aanhanger – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | – | 60 Amp geel | Carrosseriemodule (BCM) – voeding 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | – | 30 A roze | Elektronische parkeerrem (EPB) – links | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20 Amp geel | Linker stoplicht voor aanhanger – indien aanwezig | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | – | 30 A roze | Aanhangwagen trekhaak connector / 7-pins – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | – | 30 A roze | Passagiersdeur module (PDM) – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | – | 25 Amp Doorzichtig | Zonnescherm – afhankelijk van de uitrusting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | – | 30 A roze | Traction control module (DTCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | – | 30 A roze | Inverter (115 V A/C) – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | – | 30 A roze | Elektrische achterklep – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | – | 30 A roze | BSM-ECU en kleppen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | – | 30 A roze | Brandstofverwarmer controller module – indien uitgerust met dieselmotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F55 | 10 A rood | Dodehoek sensoren;
Kompas; Achteruitrijcamera – indien aanwezig; Achterstoelen verwarmingsschakelaars; YV kofferbaklamp; Zaklamp oplader. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F56 | 15 A blauw | – | Ignition node module (1GNM);
KIN; RF hub; Elektronische stuurbekrachtiging vergrendeling (ESL) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | 20 Amp geel | – | Brandstofpomp motor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F58 | 10 A rood | – | Passagiersclassificatie module | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F59 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F60 | 20 Amp geel | – | Voedingsaansluiting – middenconsole | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F61 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F62 | 10 A rood | – | Verwarmde spiegels – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F63 | 25 Amp Doorzichtig | – | Verwarmde voorstoelen – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F64 | 25 Amp Doorzichtig | Verwarmd stuur;
Verwarmde achterstoelen – indien aanwezig. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F65 | 15 A blauw | – | HVAC (ECC);
Dashboard indicatoren set. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F66 | 10 A rood | Voertuig temperatuur sensor;
Vochtigheid sensor; Rijassistentie systeem module (DASM); Parkeerassistent (PAM). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F67 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F68 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F69 | 10 A rood | – | Krachtoverdracht module schakelaar (TSBM);
Actieve grille opening (AGS) – indien aanwezig. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F70 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F71 | 20 Amp geel | – | Voorruit ontdooiing – afhankelijk van de uitrusting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F72 | 5 Amp Tan | – | Slimme batterij sensor (IBS), indien uitgerust met Stop / Start motor optie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F72 | 20 Amp geel | – | Aanhangwagen – RT Stop /
Knipperlichten – indien aanwezig |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F73 | – | 30 A roze | Achterruit ontdooiing | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F74 | – | 20 A blauw | Benzinemotor van de motorcontroller module (ECM) – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F75 | 20 Amp geel | – | Sigarettenaansteker | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F76 | 20 Amp geel | – | Achterste differentieel module (RDM) – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F77 | 10 A rood | – | Tankdop ontgrendelingsschakelaar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F78 | 10 A rood | – | Diagnosepoort;
Stuurkolom controller module (SCCM); TV – indien aanwezig. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F79 | 10 A rood | Geïntegreerde centrale eenheid (ICS);
HVAC; Hulpschakelaar module (ASBM); Dashboard cluster. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F80 | 20 Amp geel | – | Radio/CD – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F81 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F82 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | – | 30 A roze | Koplamp ruitwissers – afhankelijk van de uitrusting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | – | 40 A groen | Remsysteem module (BSM) – pomp motor, indien uitgerust met dieselmotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | – | 20 A blauw | Noodverlichting van de aanhanger (benzinemotor) – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F86 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | 15 A blauw | Botsingsmitigatie module (CMM);
Electrochromatisch spiegel; Slimme camera module – indien aanwezig |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F89 | 10 A rood | – | Koplampen nivellering – afhankelijk van de uitrusting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F90 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F91 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F92 | 20 Amp geel | – | Achterste voedingsaansluiting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F93 | – | 40 A groen | Remsysteem module (BSM) – pomp motor – indien uitgerust met benzinemotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F94 | – | 30 A roze | Elektronische parkeerrem (EPB) – rechts | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F95 | 10 A rood | – | Electrochromatische spiegel;
Regen sensor; Zonnescherm – afhankelijk van de uitrusting. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F96 | 10 A rood | – | Passagiersveiligheidscontroller (ORC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F97 | 10 A rood | – | Passagiersveiligheidscontroller (ORC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F98 | 25 Amp Doorzichtig | – | Audio versterker – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F99 | – | 30 A roze | Aanhangwagen trekhaak module – indien uitgerust met benzinemotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F100 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB1 | – | – | Elektrisch zitplaats (bestuurder) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB2 | – | – | Elektrisch zitplaats (passagier) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB3 | – | – | Voeding van de ramen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schema van de zekeringkast (2015)
Toewijzing van de zekeringen onder de motorkap (2015)
| Nr | Zekering | Cartridge zekering | Beschrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F06 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 15 A blauw | – | Motorcontroller module – PCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | 25 Amp Doorzichtig | – | Motorcontroller module (ECM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20 Amp geel | Krachtoverdrachtsmodule (PTU) – indien aanwezig | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 20 Amp geel | Vacuum pomp voor remmen – indien aanwezig | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 A rood | – | Motorcontroller module (ECM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 A rood | Traction control module (DTCM);
Krachtoverdrachtsmodule (PTU); Remsysteem module (BSM) – afhankelijk van de uitrusting. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 20 Amp geel | – | Tractionsysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | – | 40 A groen | Startmotor klep | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 A rood | – | Airconditioningcompressor koppeling | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5 Amp Tan | – | Radiator ventilator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 70 Amp Tan | – | Carrosseriemodule (BCM) – voeding 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 50 A rood | Spanningsstabilisatie module (VSM) Voeding nr. 2 – indien uitgerust met optie Stop / Start van de motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 20 Amp geel | – | Achterruitenwisser – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25B | 20 Amp geel | – | Voorruitenwisser – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | – | 30 A roze | Brandstofverwarmer – alleen diesel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15 A blauw | – | Transmissiecontroller module (TCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10 A rood | Motorcontroller module (ECM) / (EPS) / Voeding van de brandstofpomp relais / (PCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | – | 60 Amp geel | Ontstekingskaarsen (diesel) – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | 40 A groen | HVAC ventilatormotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | – | 20 A blauw | Achterlicht van de aanhanger – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | – | 30 A roze | Koplamp ruitwissers – afhankelijk van de uitrusting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | – | 60 Amp geel | Carrosseriemodule (BCM) – voeding 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 50 A rood | – | Spanningsstabilisatie module – voeding 1 – indien uitgerust met optie Stop / Start van de motor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | – | 30 A roze | Aanhangwagen elektronische parkeerrem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20 Amp geel | – | Brandstofpomp motor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | – | 30 A roze | Aanhangwagen trekhaak connector / 7-pins – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | – | 30 A roze | Passagiersdeur module (PDM) – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | – | 25 Amp Doorzichtig | Zonnescherm – afhankelijk van de uitrusting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | – | 30 A roze | Traction control module (DTCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | – | 30 A roze | Bestuurdersdeur module | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | – | 30 A roze | Inverter (115 V / 220 V A / C) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | – | 30 A roze | Achterklep module | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | – | 30 A roze | Voorruitenwissers – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | – | 30 A roze | Remsysteem module (BSM) – ECU en kleppen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | – | 30 A roze | Voeding van de carrosseriemodule (BCM) 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F55 | 10 A rood | – | Dodehoek sensoren / achteruitrijcamera / achterstoelen verwarmingsschakelaars | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F56 | 15 A blauw | Ignition node module (IGNM) / KIN / RF hub / elektronische stuurbekrachtiging vergrendeling (ESCL), dubbele USB poort – console RR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | 20 Amp geel | – | Linker stoplicht / knipperlichten voor aanhanger – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F58 | 10 A rood | – | Passagiersclassificatie module / VSM / TT Mod / ESCL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F59 | – | 30 A roze | Traction control module (DTCM) – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F60 | 20 Amp geel | – | Voedingsaansluiting – middenconsole | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F61 | 20 Amp geel | – | Rechter stoplicht / knipperlichten voor aanhanger – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F62 | 20 Amp geel | – | Voorruit ontdooiing – afhankelijk van de uitrusting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F63 | 20 Amp geel | – | Verwarmde voorstoelen / geventileerde – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F64 | 20 Amp geel | – | Verwarmde achterstoelen – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F65 | 10 A rood | Voertuig temperatuur sensor / vochtigheid sensor / rijassistentie systeem module (DASM) / parkeerassistent (PAM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F66 | 15 A blauw | HVAC (ECC) / dashboard indicatoren set (IPC) / interface module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F67 | 10 A rood | Voertuig temperatuur sensor / vochtigheid sensor / rijassistentie systeem module (DASM) / parkeerassistent (PAM) – indien niet uitgerust met Stop / Start optie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F68 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F69 | 10 A rood | – | Krachtoverdracht module schakelaar (TSBM) / actieve grille opening (AGS) – indien uitgerust met benzinemotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F69A | 10 A rood | – | Krachtoverdracht module schakelaar (TSBM) – indien uitgerust met dieselmotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F70 | 5 Amp Tan | – | Slimme batterij sensor – indien uitgerust met Stop / Start motor optie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F71 | 20 Amp geel | – | Rechter HID koplamp – indien uitgerust met Stop / Start motor optie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F72 | 10 A rood | – | Verwarmde spiegels – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F73 | – | 20 A blauw | Aanhangwagen kleppen – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F74 | – | 30 A roze | Achterruit ontdooiing | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F75 | 20 Amp geel | – | Sigarettenaansteker – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F76 | 20 Amp geel | – | Achterste differentieel module (RDM) – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F77 | 10 A rood | – | Tankdop ontgrendelingsschakelaar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F78 | 10 A rood | – | Diagnosepoort / digitale televisie (alleen Japan) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F79 | 10 A rood | Geïntegreerde centrale eenheid (ICS) / HVAC / Hulpschakelaar module (ASBM) / Dashboard cluster (IPC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F80 | 20 Amp geel | – | Radio / CD – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F81 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F82 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | – | 20 A blauw | Motorcontroller module (gas) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | – | 30 A roze | Elektronische parkeerrem (EPB) – links | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F86 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | 15 A blauw | Botsingsmitigatie module (CMM) / electrochromatische spiegel / slimme camera module – indien aanwezig | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F89 | 10 A rood | – | Koplampen nivellering – afhankelijk van de uitrusting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F90 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F91 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F92 | 20 Amp geel | – | Achterste voedingsaansluiting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F93 | – | 40 A groen | Remsysteem module (BSM) – pomp motor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F94 | – | 30 A roze | Elektronische parkeerrem (EPB) – rechts | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F95 | 10 A rood | Electrochromatische spiegel / regen sensor / zonnescherm – afhankelijk van de uitrusting / passagiersraam schakelaar / voedingsconsole | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F96 | 10 A rood | – | Passagiersveiligheidscontroller (ORC) / (airbag) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F97 | 10 A rood | – | Passagiersveiligheidscontroller (ORC) / (airbag) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F98 | 25 Amp Doorzichtig | – | Audio versterker – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F99 | – | 30 A roze | Aanhangwagen trekhaak module – indien uitgerust met benzinemotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F100 | – | – | Niet gebruikt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB1 | – | – | Elektrisch zitplaats (bestuurder) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB2 | – | – | Elektrisch zitplaats (passagier) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB3 | – | – | Voeding van de ramen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
